游标卡尺应用举例..

第 7 课时游标卡尺、螺旋测微器读数一、游标卡尺：1、游标卡尺分为内测脚、外测脚、深度尺和固定螺丝。

关于游标卡尺的末端数不要求估读。

读数时，当丈量物夹住待测物后应适合旋紧固定螺丝，免得游标卡尺在主尺上挪动；2、读数方法是从零刻线所对地点，在主尺上读得以mm为单位的整数部分，而后从游标尺与主尺可先“正对”地点，在游标尺上读得以mm为单位的小数部分，他们的和即为所测长度值。

3、游标卡尺示数=主尺示数（整毫米数）+游标尺示数（对齐格数分度的倒数）二、螺旋测微器：1、构造：测砧A、测微螺杆P、尺架 F、旋钮 K、微调旋钮K' 与可动刻度H、固定刻度G。

2、原理：精细螺纹的螺距为，螺旋 K 每旋转一周，测微螺杆就行进或许退后，可动刻度上的刻度为50 等份，每一小格表示。

3、读数方法：毫米的读数及半毫米部分在固定刻度上读出，半毫米以下部分在可动刻度上读出，并估读一位。

半毫米以下部分读数方法为：找出与水平轴线对应的可动刻度 H的刻线，这个刻线与可动刻度零刻线间的格数乘以，就是长度在半毫米以下部分的读数。

螺旋测微器示数=固定刻度示数（mm）（） +可动刻度示数（格数0.01mm)注意：格数要估读一位，正对刻度补0三、应用举例：【例 1】读出以下游标卡尺读数：（1） ___________；（ 2） _____________。

（3）___________；【例 2】读出以下螺旋测微器示数：（ 1） ____________；（ 2）___________。

（3）________________；四、讲堂练习：1、（1）已知不一样的工具丈量某物体的长度时，有以下不一样的结果：A．B．C．D．此中，用最小分度值为厘米的刻度尺丈量的结果是________ ；用游标尺上有10 个等分刻度的游标卡尺丈量的结果是_________ 。

（ 2）一起学用一游标尺上标有20 平分刻度的游标卡尺测一物体的长度．测得的结果以下图，则该物体的长度L=________ m 。

长度的计量与单位换算长度是物体在一个方向上的延伸程度，是物体最基本的属性之一。

在日常生活和科学研究中，我们常常需要对长度进行准确的计量和单位换算。

本文将介绍长度的计量方法和常用的单位换算。

一、长度的计量方法长度的计量方法主要包括直尺法、游标卡尺法和测量仪器法。

1. 直尺法：直尺是一种常用的长度计量工具，使用直尺时需要将其与待测长度对齐，再读取刻度值。

直尺通常以毫米为刻度单位，也有以厘米或英寸为单位的直尺。

直尺法适用于对较短的线段进行测量。

2. 游标卡尺法：游标卡尺是一种高精度的测量工具，它可以测量较小的长度，并具有一定的可读度。

使用游标卡尺时，将其两只卡尺爪子夹住待测物体，读取游标上的刻度值，并与主刻度上的数值相加得到最终结果。

游标卡尺通常以毫米为刻度单位，也有以英寸或微米为单位的游标卡尺。

3. 测量仪器法：对于需要更高精度的长度测量，常常需要使用专业的测量仪器，如光栅尺、激光测距仪等。

这些仪器可以通过电子设备直接显示长度数值，并具有更高的测量精度和稳定性。

二、常用的长度单位换算在不同的领域和国家/地区，常常使用不同的长度单位进行计量。

以下是常见的长度单位及其互相换算关系。

1. 米（m）：国际标准单位，表示长度的基本单位，1米等于100厘米或1000毫米。

2. 厘米（cm）：1厘米等于0.01米，即1米等于100厘米。

3. 毫米（mm）：1毫米等于0.001米，即1米等于1000毫米。

4. 千米（km）：1千米等于1000米。

5. 英寸（inch）：英制长度单位，1英寸约等于2.54厘米。

6. 英尺（foot）：英制长度单位，1英尺约等于30.48厘米。

7. 码（yard）：英制长度单位，1码约等于0.9144米。

长度单位之间的换算可以通过乘除法进行，具体的换算比例可根据上述换算关系进行推导。

三、实际应用举例以下是一些实际应用中常见的长度计量和单位换算例子。

1. 量取一张纸的长度：使用直尺法或游标卡尺法量取纸张的长度，可得到单位为厘米或毫米的数值。

Word 文档1 / 1如何使用游标卡尺-游标卡尺的使用方法及应用范围如何使用游标卡尺-游标卡尺的使用方法及应用范围游标卡尺(VERNIER CALLIPER)，是一种测量长度、内外径、深度的量具。

下面，我为大家讲讲游标卡尺的使用方法及应用范围，希望对大家有所关怀!游标卡尺的使用方法用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。

假如对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的规定一致，原点以右为正，原点以左为负)。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径(或内径)的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如以下图所示： 当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量外表，不能歪斜。

测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。

否则，量爪若在如图2-6所示的错误位置上，将使测量结果a 比实际尺寸b 要大;先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。

如卡尺带有微动装置，此时可拧紧微动装置上的`固定螺钉，再转动调整螺母，使量爪接触零件并读取尺寸。

决不行把卡尺的两个量爪调整到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。

这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。

以上是对游标卡尺的介绍，包括其读数、使用方法以及其应用等内容，由于游标卡尺是种比较精密的量具，现已经被广泛应用于工业测量长度上，随着科学技术的进展以及行业的不断壮大，检测仪器数字化是当前及将来仪器的普遍趋势，而且对工件的测量效率也会要求越来越高。

而当前工厂内部品质检查的方法是测量一个数据后，由测量人员人工记录在纸张中，或者由一个人测量，另一个人进行记录的操作方式，当需要进行分析时，由操作人员录入到电脑的EXCEL 表格中;这种传统的测量方式导致的问题是效率低，数据简洁记错。

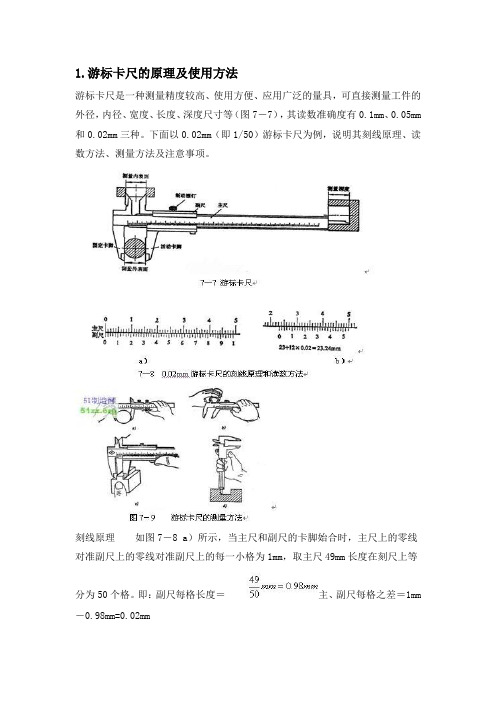

1.游标卡尺的原理及使用方法游标卡尺是一种测量精度较高、使用方便、应用广泛的量具，可直接测量工件的外径，内径、宽度、长度、深度尺寸等（图7－7），其读数准确度有0.1mm、0.05mm 和0.02mm三种。

下面以0.02mm（即1/50）游标卡尺为例，说明其刻线原理、读数方法、测量方法及注意事项。

刻线原理如图7－8 a）所示，当主尺和副尺的卡脚始合时，主尺上的零线对准副尺上的零线对准副尺上的每一小格为1mm，取主尺49mm长度在刻尺上等分为50个格。

即：副尺每格长度＝主、副尺每格之差＝1mm －0.98mm=0.02mm读数方法如图7－8 b）所示，游标卡尺的读数可分为三步：第一步：根据副尺零线以左的主尺上的最近刻度读出整数；第二步：根据副尺零线以右与主尺某一刻线对准刻线数乘以0.02读出小数；第三步：将上面的整数和小数两部份相加，即得总尺寸。

如图7－8b）中的读数为：23＋12×0.02=23.4（mm）测量方法游标卡尺的测量方法如图7－9所示。

其中图a）为测量工件外径的方法，图b）为测量工件内径的方法，图c）为测量工件宽度的方法，图d）为测量工件深度的方法。

注意事项使用游标卡尺时应注意以下事项：使用前先擦尽卡脚，然后合拢两卡脚使之贴合，检查主、副尺零线是否对齐。

若未对齐，应在测量后根据原始误差修正读数。

测量时，方法要正确，读数时要垂直于尺面，否则测量不正确。

当卡脚与被测工件接触后，用力不能过大，以免卡脚变形或磨损，降低测量的准确度。

不得用卡尺测量毛坯表面。

使用完毕后须擦拭干净，放入盒内。

游标卡尺的种类很多，除了上述普通游标卡尺外，还有专门用于测量深度和高度的深度游标卡尺和高度游标卡尺。

高度游标卡尺还可以用于钳工精密划线。

2如何使用百分尺，百分尺（厘尺）的使用方法百分尺是一种测量精度比游标卡尺精度更高的量具，可测量工件外径和厚度，其测量准确度为0.01mm。

种类有外径百分尺、内径百分尺、深度百分尺。

游标卡尺知识一文打尽！（绝对干货）【知识点】一、刻度尺常用刻度尺的最小刻度为lmm。

用刻度尺测量物体的长度时要注意以下几点：1、刻度线紧贴被测物，眼睛正对刻度线读数，以避免视差。

2．为防止因端头磨损而产生误差，常选择某一刻度线为测量起点，测量的长度等于被测物体的两个端点在刻度尺上的读数之差。

3. 毫米以下的数值要估读一位，估读最小刻度值的1/10。

4. 测量精度要求高时，要进行重复测量后取平均值。

可用“累积法”测细金属丝的直径或一张白纸的厚度。

二、游标卡尺1、 10分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有10个小的等分刻度它们的总长等于9mm，因此游标尺的每一分度与主尺的最小分度相差0.1mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第10条刻度线与主尺的9mm刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.1mm处，游标的第二条刻度线在主尺的2mm刻度左边0.2mm 处，等等。

游标的第几条刻度线与主尺的刻度线重合，就是零点几毫米。

2、20分度游标卡尺的原理主尺的最小分度是1mm,游标尺上有20个小的等分刻度它们的总长等于19mm，因此游标尺的每一分度与主尺的最小分度相差0.05mm,当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重合时，只有游标的第20条刻度线与主尺的19mm刻度线重合,其余的刻度线都不重合。

游标的第一条刻度线在主尺的1mm刻度左边0.05mm处，游标的第二条刻度线在主尺的2mm刻度左边0.1mm处，等等。

游标的第n条刻度线与主尺的刻度线重合，就是0.05×n毫米。

3、50分度游标卡尺主尺的最小分度是1 mm,游标尺上有50个小的等分刻度它们的总长等于49 mm，因此游标尺的每一分度与主尺的最小分度相差0.02 mm,……游标读数量具应用游标读数原理制成的量具有；游标卡尺，高度游标卡尺、深度游标卡尺、游标量角尺(如万能量角尺)和齿厚游标卡尺等，用以测量零件的外径、内径、长度、宽度，厚度、高度、深度、角度以及齿轮的齿厚等，应用范围非常广泛。

游标卡尺应用题
1. 测量物体长度：测量物体长度：
使用游标卡尺可以测量物体的长度。

将游标卡尺的两个外侧测量齿口与物体的两端对齐，然后读取游标尺上的数值。

这个数值即为物体的长度。

2. 测量物体的直径：测量物体的直径：
游标卡尺也可以用于测量物体的直径。

将物体放置在卡尺的两个外侧测量齿口之间，并记录游标尺上的数值。

这个数值即为物体的直径。

3. 测量物体的深度：测量物体的深度：
游标卡尺的另一个常见应用是测量物体的深度。

将一侧的测量齿口放在物体的底部，然后用另一侧的测量齿口轻轻触碰物体的顶部。

读取游标尺上的数值即可获得物体的深度。

4. 测量物体的宽度：测量物体的宽度：
如果想要测量物体的宽度，可以使用游标卡尺的刻度。

放置一
侧的测量齿口在物体的一侧，然后用另一侧的刻度对齐物体的另一侧。

读取游标尺上的数值可以得到物体的宽度。

游标卡尺是一种精确测量工具，但在使用时需要注意以下几点：
- 避免过度施力，以免影响测量结果。

- 确保卡尺的刻度清晰可读。

- 在使用之前，检查卡尺的刻度是否对齐。

总结：游标卡尺是一种广泛应用的测量工具，可以用于测量物
体的长度、直径、深度和宽度等。

在使用游标卡尺时，需要注意正
确的使用方法，以确保测量结果的准确性。

参考资料:
- 《物理实验与探究》，李俊生、唐庆熊。

游标卡尺的四种使用方法游标卡尺是一种常用的测量工具，广泛应用于各个领域。

它的四种使用方法包括：外径测量、内径测量、深度测量和高度测量。

一、外径测量外径测量是游标卡尺最常见的使用方法之一。

在进行外径测量时，首先需要将游标卡尺的两只测量钳放在待测物体的两侧，然后用拇指旋转固定螺母，使两只测量钳夹紧待测物体。

接下来，可以通过游标卡尺上的刻度线，来读取待测物体的外径尺寸。

在读取尺寸时，需要注意游标卡尺的零点位置，确保准确度。

二、内径测量内径测量是另一种常见的游标卡尺使用方法。

在进行内径测量时，需要使用卡尺上的测量钳来测量待测物体的内部直径尺寸。

与外径测量类似，内径测量也需要夹紧待测物体，然后读取游标卡尺上的刻度线来获取尺寸。

在进行内径测量时，需要注意游标卡尺的测量钳是否能够完全插入待测物体，以确保准确度。

三、深度测量深度测量是游标卡尺的又一种常用方法。

在进行深度测量时，需要将游标卡尺的测量钳插入到待测物体的孔洞或槽口中，然后通过游标卡尺上的刻度线来读取深度尺寸。

在进行深度测量时，需要注意游标卡尺的测量钳是否能够完全插入物体，并且要保持垂直，以确保准确度。

四、高度测量高度测量是游标卡尺的另一种常见使用方法。

在进行高度测量时，需要将游标卡尺的底座放在待测物体的平面上，然后调整游标卡尺的测量钳，使其与待测物体的顶部接触。

接下来，通过读取游标卡尺上的刻度线来获取高度尺寸。

在进行高度测量时，需要确保游标卡尺的底座与待测物体的平面保持平行，以确保准确度。

总结：游标卡尺作为一种常用的测量工具，具有外径测量、内径测量、深度测量和高度测量四种使用方法。

在使用游标卡尺进行测量时，需要注意夹紧物体、插入物体、保持垂直或平行等操作步骤，以确保测量结果的准确性。

同时，合理选择游标卡尺的测量范围和精度，也是保证测量准确度的重要因素。

通过熟练掌握游标卡尺的使用方法，可以提高测量效率和准确度，为各个领域的工作和生产提供有力的支持。

一、游标卡尺的使用说明利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。

游标卡尺（简称卡尺）。

游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。

游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。

（1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺寸（图1-1）。

（2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测内外尺寸（图1-2）。

（3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。

（4）标卡尺读数原理与读数方法为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。

游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。

测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。

假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被测尺寸的整数部分（为30mm ），如上所述可从游标零线左边的尺身刻线上读出来刀口内测量爪尺身尺框紧固螺钉游标深度尺外测量爪图1-3紧固螺钉尺框游标刀口外测量爪尺身内外测量爪图1-2微动装置紧固螺钉尺框游标尺身内外测量爪图1-1微动装置（图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中●所指刻线，为0.7mm），二者之和被测尺寸是30.7mm，这是游标测量器具的共同特点。

由此可见，游标卡尺的读数，关键在于小数部分的读数。

图1-4：游标卡尺测量尺寸游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即游标的读数=游标读数值X游标对齐刻线的顺序数游标卡尺读数时可分三步：A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。
