电磁铁的结构与原理图解电磁铁的结构与工作原理1、电磁铁的结构：铁芯、绕组、衔铁应用：工业控制2、电磁铁的工作原理：电磁吸力：电磁铁的结构图与原理图通电产生电磁的一种装置。

在铁芯的外部缠绕与其功率相匹配的导电绕组，这种通有电流的线圈像磁铁一样具有磁性，它也叫做电磁铁(electromagnet)。

通常把它制成条形或蹄形状，以使铁芯更加容易磁化。

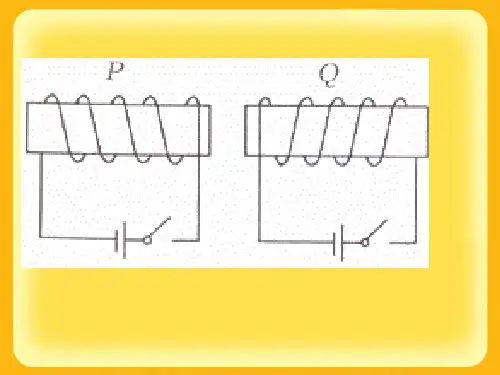

电磁铁的构造及工作原理电磁铁的构造：电磁铁主要由线圈、铁心及衔铁三部分组成，铁心和衔铁一般用软磁材料制成。

电磁铁的工作原理：电磁铁是利用载流铁心线圈产生的电磁吸力来操纵机械装置，以完成预期动作的一种电器。

它是将电能转换为机械能的一种电磁元件。

通电产生电磁的一种装置。

在铁芯的外部缠绕与其功率相匹配的导电绕组，这种通有电流的线圈像磁铁一样具有磁性，它也叫做电磁铁(electromagnet)。

我们通常把它制成条形或蹄形状，以使铁芯更加容易磁化。

另外，为了使电磁铁断电立即消磁，往往采用消磁较快的的软铁或硅钢材料来制做。

电磁铁的结构与工作原理这样的电磁铁在通电时有磁性，断电后磁就随之消失。

电磁铁在日常生活中有着极其广泛的应用，由于它的发明也使发电机的功率得到了很大的提高。

电磁铁的工作原理：1.圆形线圈通往电流形成的磁场(1)线圈中心处的磁场方向可将线圈上某一小段导线视为直线，由安培右手定则判定之。

(2)通有电流的圆形线圈上每一小段电流所产生的磁场，在线圈内都指向同一方向，故线圈内的磁场较直导线电流产生的磁场强度大。

(3)圆形导线通入电流时，线圈外的磁场因各小段电流产生磁场的方向不一致，因此产生的合成磁场较圈内磁场弱。

(4)圆形线圈的电流愈大，半径愈小，则线圈中心处的磁场强度即愈大。

(5)圆形线圈和圆盘形薄磁铁的磁力线形状相似。

2.螺线形线圈电流的磁场(1)用一条长导线绕成螺线形的长线圈，相当于由很多个圆形线圈所串联而成，每一圆形导线在中心处所建立的磁场均为同向，可以增强效应，故线圈中心处的磁场较单匝圆形线圈为强。

1.单块磁铁的磁力线分布2.附近有铁磁性物体时单块磁铁的磁力线分布3.两块磁铁不同极性面对的磁力线分布4.两块磁铁相同极性面对的磁力线分布5.两块磁铁不同极性并列时磁力线分布6.两块磁铁相同极性并列时磁力线分布7.附加铁壳的两块磁铁不同极性面对的磁力线分布 8.附加铁壳的吸附磁铁的磁力线分布电生磁是奥斯特发现的。

原理：通电导体周围存在磁场。

磁生电是法拉第发现的。

原理：闭合电路的一部分导体做切割磁感线运动时，在导体上就会产生电流的现象叫电磁感应现象，产生的电流叫做感应电流。

电磁感应电和磁是不可分割的，它们始终交织在一起。

简单地说，就是电生磁、磁生电。

电生磁如果一条直的金属导线通过电流，那么在导线周围的空间将产生圆形磁场。

导线中流过的电流越大，产生的磁场越强。

磁场成圆形，围绕导线周围。

磁场的方向可以根据“右手定则”(见图1)来确定：将右手拇指伸出，其余四指并拢弯向掌心。

这时，拇指的方向为电流方向，而其余四指的方向是磁场的方向。

实际上，这种直导线产生的磁场类似于在导线周围放置了一圈NS极首尾相接的小磁铁的效果。

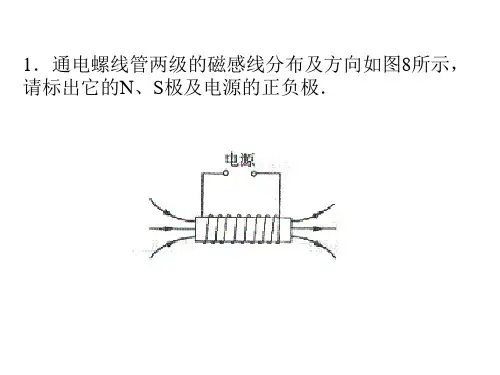

如果将一条长长的金属导线在一个空心筒上沿一个方向缠绕起来，形成的物体我们称为螺线管。

如果使这个螺线管通电，那么会怎样？通电以后，螺线管的每一匝都会产生磁场，磁场的方向如图2中的圆形箭头所示。

那么，在相邻的两匝之间的位置，由于磁场方向相反，总的磁场相抵消；而在螺线管内部和外部，每一匝线圈产生的磁场互相叠加起来，最终形成了如图2所示的磁场形状。

也可以看出，在螺线管外部的磁场形状和一块磁铁产生的磁场形状是相同的。

而螺线管内部的磁场刚好与外部的磁场组成闭合的磁力线。

在图2中，螺线管表示成了上下两排圆，好象是把螺线管从中间切开来。

上面的一排中有叉，表示电流从荧光屏里面流出；下面的一排中有一个黑点，表示电流从外面向荧光屏内部流进。

电生磁的一个应用实例是实验室常用的电磁铁。

为了进行某些科学实验，经常用到较强的恒定磁场，但只有普通的螺线管是不够的。
