不对称相继速动和双回线相继速动

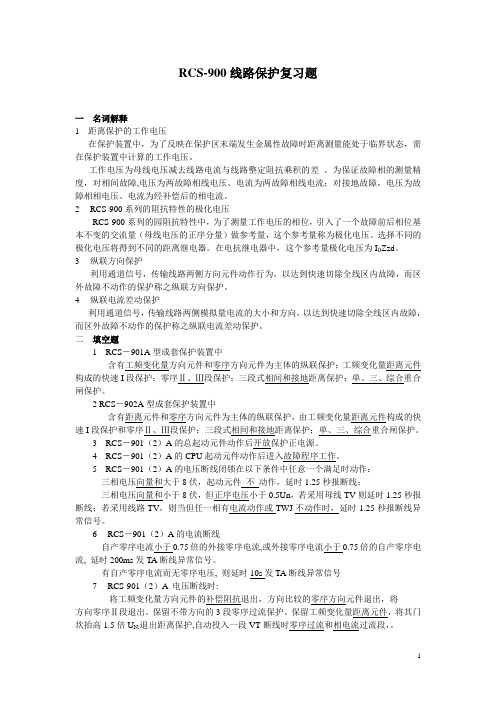

RCS-900线路保护复习题一名词解释1 距离保护的工作电压在保护装置中，为了反映在保护区末端发生金属性故障时距离测量能处于临界状态，需在保护装置中计算的工作电压。

工作电压为母线电压减去线路电流与线路整定阻抗乘积的差。

为保证故障相的测量精度，对相间故障,电压为两故障相线电压、电流为两故障相线电流；对接地故障，电压为故障相相电压、电流为经补偿后的相电流。

2RCS-900系列的阻抗特性的极化电压RCS-900系列的园阻抗特性中，为了测量工作电压的相位，引入了一个故障前后相位基本不变的交流量（母线电压的正序分量）做参考量，这个参考量称为极化电压。

选择不同的极化电压将得到不同的距离继电器。

在电抗继电器中，这个参考量极化电压为I0Zzd。

3纵联方向保护利用通道信号，传输线路两侧方向元件动作行为，以达到快速切除全线区内故障，而区外故障不动作的保护称之纵联方向保护。

4纵联电流差动保护利用通道信号，传输线路两侧模拟量电流的大小和方向，以达到快速切除全线区内故障，而区外故障不动作的保护称之纵联电流差动保护。

二填空题1 RCS－901A型成套保护装置中含有工频变化量方向元件和零序方向元件为主体的纵联保护；工频变化量距离元件构成的快速I段保护；零序Ⅱ、Ⅲ段保护；三段式相间和接地距离保护；单、三、综合重合闸保护。

2 RCS－902A型成套保护装置中含有距离元件和零序方向元件为主体的纵联保护，由工频变化量距离元件构成的快速I段保护和零序Ⅱ、Ⅲ段保护；三段式相间和接地距离保护；单、三、综合重合闸保护。

3 RCS－901（2）A的总起动元件动作后开放保护正电源。

4 RCS－901（2）A的CPU起动元件动作后进入故障程序工作。

5 RCS－901（2）A的电压断线闭锁在以下条件中任意一个满足时动作：三相电压向量和大于8伏，起动元件不动作，延时1.25秒报断线；三相电压向量和小于8伏，但正序电压小于0.5Un，若采用母线TV则延时1.25秒报断线；若采用线路TV，则当但任一相有电流动作或TWJ不动作时，延时1.25秒报断线异常信号。

热电公司厂用6KV保护装置运行规程热电厂用6KV系统保护装置包括线路保护、变压器保护、电动机保护和电压互感器保护，保护装置使用的是北京四方继保自动化有限公司生产的CSC-200系列数字式保护测控装置。

该装置适用于低压电网或厂用电系统，具备完善的保护、测量、控制与监视功能，为低压电网及厂用电系统的保护与控制提供了完整的解决方案，可有力地保隙低压电网及厂用电系统的安全稳定运行。

本系列装置采用了全新的设计理念，所有装置均建立在一个通用的软硬件平台基础上，各种功能均按模块化设计，并同时配备功能完善的诊断、调试工具，可根据现场实际需求，通过可视化的图形逻辑编辑来定制各种保护、控制逻辑。

装置具有高度的稳定性、灵活性、可维护性以及对不同现场情况的适应性。

一、保护装置配置1、CSC—200系列装置型号及适用范围见下表：、装置主要特点:1.1、1、采用嵌入式32位微处理器和14位数据采集系统，具备很强的数据处理能力；1.2、灵活的保护控制逻辑可编程功能，实现保护及控制方案图形化编辑，满足个性化需求；1.3、具有虚拟测试功能，实现遥信自动对点、SOE事件自动触发、故障模拟、控制方案在线仿真；1.4、提供基于光电以太网、1OnWOrkS现场总线、光电485的通信接口，内部集成丰富的规约库，为用户提供完善的组网方案;1.5、全面的设备运行信息和故障信息记录，为运行优化和事故分析提供充分的数据信息；1.6、与保护CPU系统完全独立的高精度测量表计系统，可满足运行监视和远程自动抄表的要求；1.7、完善的软硬件自检功能和免调节电路设计，安装调试更简单；1.8、人机接口界面友好、操作简便，十一个指示灯实时指明装置运行状态,中文显示液晶一目了然；1.9、支持网络对时和GPS脉冲对时，支持IRIG-B码对时，具备硬件时钟系统；1.10、基于PC机的辅助分析软件，轻松完成保护控制逻辑定制、事故分析、虚拟测试等功能；1.11、11、高标准电磁兼容性能，密闭机箱设计，满足装置下放安装的苛刻要求；2.12.可集中组屏，也可分散安装在开关柜上或就地安装于户外开关场。

昂立保护测试仪测试相继速动保护的方法在我们施工的变电站越来越多的110kV线路采用双回线配置，针对这种配置国内很多保护厂家生产的距离保护都采用了双回线相继速动功能，用于双回线并列运行快速切除一回线上远端发生的短路故障。

在保护调试中只有掌握了相继速动的保护配置原理才能正确的检验保护逻辑的正确性。

下面以RCS-943线路保护为例，介绍用昂立保护试验仪A660测试相继速动的方法。

1、不对称相继速动保护：1.1、不对称相继速动原理：不对称故障时，利用近故障侧切除后负荷电流的消失，可以实现不对称故障时相继跳闸。

如图1所示：图1：不对称相继速动保护动作图图2：不对称相继速动逻辑框图当线路末端不对称故障时，N侧I段动作快速切除故障，由于110kV 线路保护均配置三相跳闸，非故障相电流同时被切除，M侧保护监测到任一相负荷电流突然消失，且II段距离元件已经启动，将M侧开关不再经II段延时直接跳闸，将故障切除。

此功能只要两侧有电源时就应该投入。

保护动作逻辑图如图2所示。

1.2、测试接线：昂立测试仪的三相电压、三相电流通道通过测试线接入RCS-943线路保护的电流、电压通道。

将昂立测试仪开出接点的1组输出接点串接在保护电流通道的C相回路里，RCS-943线路保护的保护动作输出接点并接至昂立保护测试仪的“开入A”的输入端，用来测试保护动作时间。

1.3、参数设置：进入昂立测试仪的距离保护菜单，设置距离Ⅱ段保护定值整定动作倍数为0.7，设置故障相ABC发生短路故障，1组开出接点设置为故障发生后断开保持时间40ms（故障启动保持40ms后断开第1组的开出接点），设置故障时间为10S，“开入A”接点设置为“三跳接点”动作后切除故障。

1.4、不对称相继速动保护测试：按下昂立测试的启动按钮“start”键，进入故障前状态观察RCS-943线路保护“TV断线报警”灯熄灭，按“Enter”键，进入故障程序---距离Ⅱ段保护动作延时至不对称故障相继速动保护动作，保护动作接点开入昂立测试仪“开入A”切除故障，测试仪采回保护动作时间。

一、填空题1.省调与调度对象联系调度业务、发布指令时，双方必须互报单位、姓名，使用统一规范的调度用语，并全部调度用语。

2.厂站值班员在接受省调调度指令时，应作书面记录，重复命令，核对无误，经省调值班调度员允许后方可执行；执行完毕后应立即向省调值班调度员回复该指令。

3.电气设备投入运行前，必须将所有保护投入运行。

电气设备不允许无保护运行。

4.开关合闸前，厂站必须检查继电保护已按规定投入；开关合闸后，厂站必须检查确认三相均已良好接通，在开关三相拉开后检查均已断开。

5.调度指令的形式：综合指令 . 逐项指令 . 即时指令。

6.事故处理期间，值长应坚守岗位，保持与省调值班调度员的联系。

确有必要离开岗位，须指定合格人员接替。

*7.电厂值班员在处理本单位管辖范围内的事故时，凡涉及到对主网运行有影响的操作，应经省调值班调度员许可。

8.事故处理时应严防设备过载 .带地线合闸 .带负荷拉合刀闸 .非同期并列 .电网稳定破坏。

9.设备检修在批准工期内不能竣工的，可申请工作延期，延期申请只允许办理1次。

10.线路热备用时相应的二次回路处于投入状态。

11.代路是指用旁路断路器代替其他断路器运行的操作。

12.过负荷是指发电机、变压器及线路的电流超过额定值或规定的允许值。

13.断路器允许断开、合上额定电流以内的负荷电流及切断额定遮断容量以内的故障电流。

14.母线停、送电操作时，应做好电压互感器二次切换，防止电压互感器二次侧向母线反充电。

15.用母联断路器对母线充电时，应投入母联断路器充电保护，充电正常后退出充电保护。

16.运行设备倒母线操作时，母线隔离开关必须按“先合后拉”的原则进行。

17.新投运或大修后的变压器应进行核相，确认无误后方可并列运行。

18.无载调压的变压器分接开关更换分接头后，必须先测量三相直流电阻合格后，方能恢复送电。

19.当一次系统运行方式发生变化时，应及时对继电保护装置及安全自动装置进行调整。

20.电气设备需要接地操作时，必须先验电，验明确无电压后方可进行合接地刀闸或装设接地线的操作。

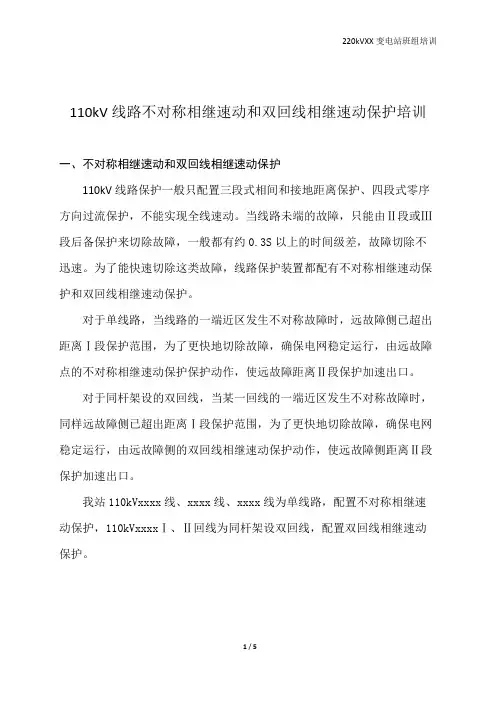

110kV线路不对称相继速动和双回线相继速动保护培训一、不对称相继速动和双回线相继速动保护110kV线路保护一般只配置三段式相间和接地距离保护、四段式零序方向过流保护，不能实现全线速动。

当线路未端的故障，只能由Ⅱ段或Ⅲ段后备保护来切除故障，一般都有约0.3S以上的时间级差，故障切除不迅速。

为了能快速切除这类故障，线路保护装置都配有不对称相继速动保护和双回线相继速动保护。

对于单线路，当线路的一端近区发生不对称故障时，远故障侧已超出距离Ⅰ段保护范围，为了更快地切除故障，确保电网稳定运行，由远故障点的不对称相继速动保护保护动作，使远故障距离Ⅱ段保护加速出口。

对于同杆架设的双回线，当某一回线的一端近区发生不对称故障时，同样远故障侧已超出距离Ⅰ段保护范围，为了更快地切除故障，确保电网稳定运行，由远故障侧的双回线相继速动保护动作，使远故障侧距离Ⅱ段保护加速出口。

我站110kVxxxx线、xxxx线、xxxx线为单线路，配置不对称相继速动保护，110kVxxxxⅠ、Ⅱ回线为同杆架设双回线，配置双回线相继速动保护。

二、距离保护范围距离保护Ⅰ段保护范围：保护本线路全长的80%-85%。

距离保护Ⅱ段保护范围：保护本线路全长及下一线路全长的30%-40%。

距离保护Ⅲ段保护范围：保护本线路及下一线路全长并延伸至再下一段线路的一部分。

三、不对称相继速动保护不对称故障时，利用近故障侧切除后负荷电流的消失，可以实现不对称故障时相继跳闸。

不对称相继速动保护框图如下图。

在不对称相继速动功能投入的前提下，不对称相继速动需满足两个条件：①距离II段元件动作．；②负荷电流先是三相均有流，随后任一相无流。

只有是不对称故障，才会出现近故障侧切除后有任一相负荷电流的消失（无故障相才会消失电流）。

对称故障发生时近故障侧切除后三相依然有故障电流流过，所以无法实现这种快速的动作。

当线路末端即靠近N侧不对称故障时，N侧距离Ⅰ段保护动作，快速切除故障。

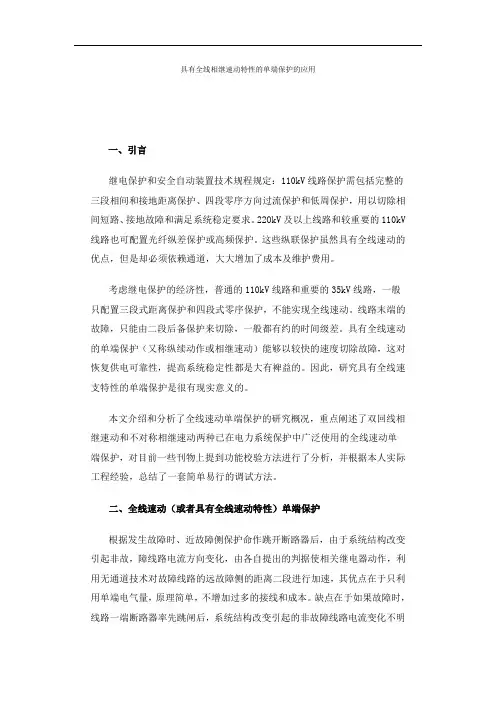

具有全线相继速动特性的单端保护的应用一、引言继电保护和安全自动装置技术规程规定：110kV线路保护需包括完整的三段相间和接地距离保护、四段零序方向过流保护和低周保护，用以切除相间短路、接地故障和满足系统稳定要求。

22OkV及以上线路和较重要的110kV 线路也可配置光纤纵差保护或高频保护。

这些纵联保护虽然具有全线速动的优点，但是却必须依赖通道，大大增加了成本及维护费用。

考虑继电保护的经济性，普通的110kV线路和重要的35kV线路，一般只配置三段式距离保护和四段式零序保护，不能实现全线速动。

线路末端的故障，只能由二段后备保护来切除，一般都有约的时间级差。

具有全线速动的单端保护（又称纵续动作或相继速动）能够以较快的速度切除故障，这对恢复供电可靠性，提高系统稳定性都是大有裨益的。

因此，研究具有全线速支特性的单端保护是很有现实意义的。

本文介绍和分析了全线速动单端保护的研究概况，重点阐述了双回线相继速动和不对称相继速动两种已在电力系统保护中广泛使用的全线速动单端保护，对目前一些刊物上提到功能校验方法进行了分析，并根据本人实际工程经验，总结了一套简单易行的调试方法。

二、全线速动（或者具有全线速动特性）单端保护根据发生故障时、近故障侧保护命作跳开断路器后，由于系统结构改变引起非故，障线路电流方向变化，由各自提出的判据使相关继电器动作，利用无通道技术对故障线路的远故障侧的距离二段进行加速，其优点在于只利用单端电气量，原理简单，不增加过多的接线和成本。

缺点在于如果故障时，线路一端断路器率先跳闸后，系统结构改变引起的非故障线路电流变化不明显，如率先动作的断路器处于潮流平衡点时，无通道保护将拒动。

且无通道保护的研究目前尚处于实验室阶段，其可靠性尚待检验。

文献[5]提出了基于通信的配电线路保护的方案，给出了一种实用的通信网络结构组网方案，分析了通信的时延，描述了复杂故障下保护的故障定位决策，该方案具有投资低，实用性强的优点，其缺点在于保护的动作情况受到通信网络特别是电力载波网制约，使保护动作的可靠性大受影响，因此目前仅停留在理论研究阶段。

RCS-900系列线路保护测试一、RCS-901A 型超高压线路成套保护RCS-901A 配置：主保护：纵联变化量方向，纵联零序，工频变化量阻抗；后备保护：两段（四段）式零序，三段式接地/相间距离；1) 工频变化量阻抗继电器：保护原理：故障后 F 点的电压 Uf = 0，等价于两个方向相反的电压源串联，如果不考虑故障瞬间的暂态分量，则根据叠加定律，有根据保护安装处的电压变化量U ∆和电流变化量I ∆，保护构造出一个工作电压opU ∆来反映U ∆和I ∆，其定义为 set opZ I U U ⋅∆-∆=∆ ，物理意义如下图所示当故障点位于不同的位置时，工作电压opU ∆具有不同的特征正向故障： 区内 f op U U ∆>∆区外 f op U U ∆<∆反向故障： f op U U ∆<∆所以：根据工作电压opU ∆的和△Uf 的幅值比较就可以正确地区分出区内和区外故障，而且具有方向性。

其中，根据前面的定义，△Uf = 故障前的F 点的运行电压，一般可近似取系统额定电压（或增加5%的电压浮动裕度）。

工频变化量阻抗继电器本质上就是一个过电压继电器；工频变化量阻抗继电器并不是常规意义上的电压继电器，由于其工作电压opU ∆构造的特殊性（能同时反映保护安装处短路电压和电流的变化），它具有和阻抗继电器完全一致的动作特性，固而称其为阻抗继电器；● 动作特性分析：正向故障时：工作电压)Z Z (I Z I Z I Z I U U set s set s setop +⋅∆-=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f s f+⋅∆=∆ 所以：动作判据 f op U U ∆≥∆等价于 s set s f Z Z Z Z +≤+，结论：正向保护区是以（-Zs ）为圆心，以 |Zset + Zs| 为半径的圆。

当测量到的短路阻抗 Zf 位于圆内（正向区内）则动作，位于圆外（正向区外）不动；反向故障时：工作电压)Z Z (I Z I Z I Z I U U setR set R setop -⋅∆=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f R f+⋅∆-=∆ 所以：动作判据 f op U U ∆≥∆等价于 R set R f Z Z Z )Z (-≤--，结论：反向保护区是以 ZR 为圆心，以 |ZR –Zset|为半径的圆。

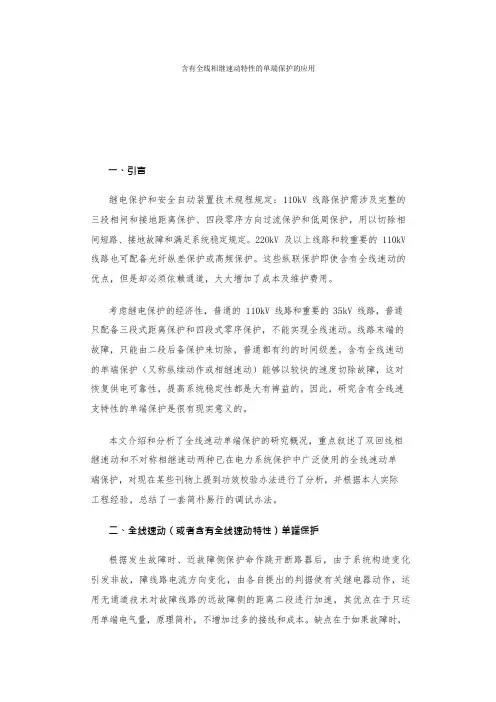

含有全线相继速动特性的单端保护的应用一、引言继电保护和安全自动装置技术规程规定：110kV 线路保护需涉及完整的三段相间和接地距离保护、四段零序方向过流保护和低周保护，用以切除相间短路、接地故障和满足系统稳定规定。

22OkV 及以上线路和较重要的 110kV 线路也可配备光纤纵差保护或高频保护。

这些纵联保护即使含有全线速动的优点，但是却必须依赖通道，大大增加了成本及维护费用。

考虑继电保护的经济性，普通的 110kV 线路和重要的 35kV 线路，普通只配备三段式距离保护和四段式零序保护，不能实现全线速动。

线路末端的故障，只能由二段后备保护来切除，普通都有约的时间级差。

含有全线速动的单端保护（又称纵续动作或相继速动）能够以较快的速度切除故障，这对恢复供电可靠性，提高系统稳定性都是大有裨益的。

因此，研究含有全线速支特性的单端保护是很有现实意义的。

本文介绍和分析了全线速动单端保护的研究概况，重点叙述了双回线相继速动和不对称相继速动两种已在电力系统保护中广泛使用的全线速动单端保护，对现在某些刊物上提到功效校验办法进行了分析，并根据本人实际工程经验，总结了一套简朴易行的调试办法。

二、全线速动（或者含有全线速动特性）单端保护根据发生故障时、近故障侧保护命作跳开断路器后，由于系统构造变化引发非故，障线路电流方向变化，由各自提出的判据使有关继电器动作，运用无通道技术对故障线路的远故障侧的距离二段进行加速，其优点在于只运用单端电气量，原理简朴，不增加过多的接线和成本。

缺点在于如果故障时，线路一端断路器率先跳闸后，系统构造变化引发的非故障线路电流变化不明显，如率先动作的断路器处在潮流平衡点时，无通道保护将拒动。

且无通道保护的研究现在尚处在实验室阶段，其可靠性尚待检查。

文献[5]提出了基于通信的配电线路保护的方案，给出了一种实用的通信网络构造组网方案，分析了通信的时延，描述了复杂故障下保护的故障定位决策，该方案含有投资低，实用性强的优点，其缺点在于保护的动作状况受到通信网络特别是电力载波网制约，使保护动作的可靠性大受影响，因此现在仅停留在理论研究阶段。

不对称相继速动保护标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]（一）不对称相继速动保护不对称故障时，利用近故障侧切除后负荷电流的消失，可以实现不对称故障时相继跳闸。

双回线相继速动保护框图如图1。

在不对称相继速动功能投入的前提下，不对称相继速动需满足两个条件：①距离II段元件动作．；②负荷电流先是三相均有流，随后任一相无流。

[读者批注－－因为只有是不对称故障，才会出现近故障侧切除后有任一相负荷电流的消失（无故障相才会消失电流）。

对称故障发生时近故障侧切除后三相依然有故障电流流过，所以无法实现这种快速的动作。

]当线路末端即靠近N侧不对称故障时，N侧距离1段保护动作，快速切除故障。

由于三相跳闸，非故障相电流同时被切除，M侧保护测量到任一相负荷电流突然消失，而其Ⅱ段距离元件连续动作不返回时，则M侧开关不经Ⅱ段延时（500ms）立即跳开[读者批注－－就是说全线切除故障的时间将缩短到80ms左右。

]将故障切除。

众所周知，输电线路的故障有单相短路接地故障、两相短路接地和不接地故障及三相短路故障10种。

单相短路故障的几率最大，其次是两相接地短路。

两者合计即不对称故障约占输电线路故障总数的90%。

因此，不对称故障相继速动使得电力系统不必花费大量资金来实现高频全线速动的同时又提高了110kV线路九成故障的全线快速切除，应用意义不可小视。

（二）双回线相继速动保护双回线相继速动保护：在并列双回线两条线路的双回线相继速动投入的前提下，它们II 段距离元件动作或其它保护跳闸时，输出FXJ信号分别闭锁另一回线Ⅱ段距离相继速跳元件。

距离Ⅱ段继电器相继速动的条件是：①距离Ⅱ段继电器动作；②收到邻线来的FXJ信号，其后FXJ信号消失；③距离且段继电经小延时不返回。

双回线相继速动保护动作示意图如图4。

图中：双回线分别为Ll、L2；保护13, 24分别为装设在M，N侧的保护。

对M侧保护1，3，当L2末端（F点）故障时，其Ⅲ段距离元件均动作，分别输出FXJ信号闭锁另一回线Ⅱ段距离相继速动保护。

具有全线相继速动特性的单端保护的应用一、引言继电保护和安全自动装置技术规程规定：110kV线路保护需包括完整的三段相间和接地距离保护、四段零序方向过流保护和低周保护，用以切除相间短路、接地故障和满足系统稳定要求。

22OkV及以上线路和较重要的110kV 线路也可配置光纤纵差保护或高频保护。

这些纵联保护虽然具有全线速动的优点，但是却必须依赖通道，大大增加了成本及维护费用。

考虑继电保护的经济性，普通的110kV线路和重要的35kV线路，一般只配置三段式距离保护和四段式零序保护，不能实现全线速动。

线路末端的故障，只能由二段后备保护来切除，一般都有约0.5s的时间级差。

具有全线速动的单端保护（又称纵续动作或相继速动）能够以较快的速度切除故障，这对恢复供电可靠性，提高系统稳定性都是大有裨益的。

因此，研究具有全线速支特性的单端保护是很有现实意义的。

本文介绍和分析了全线速动单端保护的研究概况，重点阐述了双回线相继速动和不对称相继速动两种已在电力系统保护中广泛使用的全线速动单端保护，对目前一些刊物上提到功能校验方法进行了分析，并根据本人实际工程经验，总结了一套简单易行的调试方法。

二、全线速动（或者具有全线速动特性）单端保护根据发生故障时、近故障侧保护命作跳开断路器后，由于系统结构改变引起非故，障线路电流方向变化，由各自提出的判据使相关继电器动作，利用无通道技术对故障线路的远故障侧的距离二段进行加速，其优点在于只利用单端电气量，原理简单，不增加过多的接线和成本。

缺点在于如果故障时，线路一端断路器率先跳闸后，系统结构改变引起的非故障线路电流变化不明显，如率先动作的断路器处于潮流平衡点时，无通道保护将拒动。

且无通道保护的研究目前尚处于实验室阶段，其可靠性尚待检验。

文献[5]提出了基于通信的配电线路保护的方案，给出了一种实用的通信网络结构组网方案，分析了通信的时延，描述了复杂故障下保护的故障定位决策，该方案具有投资低，实用性强的优点，其缺点在于保护的动作情况受到通信网络特别是电力载波网制约，使保护动作的可靠性大受影响，因此目前仅停留在理论研究阶段。

一、什么是合环，合环的基本条件是什么？合环：是指在电力系统电气操作中将线路、变压器或断路器串构成的网络闭合运行的操作。

两条线路合环运行的必要条件是：1、合环点相位应一致。

如首次合环或检修后可能引起相位变化的,必须经测定证明合环点两侧相位一致；2、如属于电磁环网,则环网内的变压器接线组别之差为零；特殊情况下,经计算校验继电保护不会误动作及有关环路设备不过载,允许变压器接线差30°时进行合环操作；3、合环后不会引起环网内各元件过载；4、各母线电压不应超过规定值；5、继电保护与安全自动装置应适应环网运行方式；6、电网稳定符合规定的要求。

还要注意在合环操作时，必须保证合环点两侧相位相同，电压差、相位角应符合规定；应确保合环网络内，潮流变化不超过电网稳定、设备容量等方面的限制，对于比较复杂环网的操作，应先进行计算或校验，操作前后要与有关方面联系。

两条线路长期合环运行并没有太多优势。

许多情况下，两条线路合环运行，是为了平稳“倒路”，即从一个线路供电，转到另一个线路供电。

电网合环操作应注意的问题？必须相位相同，电压差、相位角应符合规定。

在220kV、110kV 环路阻抗较大的环路中，合环点两侧电压差最大不超过30％，相角差不大于30度（或经过计算确定其最大允许值）。

500kV、220kV 环路中合环开关两侧电压差一般不超过10％，最大不超过20％，相角差最大不超过20度。

应确保合环网络内，潮流变化不超过电网稳定、设备容量等方面的限制，对于比较复杂环网的操作，应先进行计算或校验，操作前后要与有关方面联系。
