各站（220kV）部分疑难压板释义
一、主变保护
1、高（中、低）压侧电压退出（少数情况下压板名为“高压侧电压投入”，则含义一致，仅投退
状态相反）：该功能压板正常运行情况下应退出。
当其投入后即将主变对应侧后备保护（复闭过流）的高（中、低）压侧复合电压闭锁元件退出，部分保护类型还可以自动转为取低电压等级（如高压侧电压退出则高压侧后备保护自动转为取中、低压侧电压）的电压作为闭锁条件。
该压板在下列情况下应向值班调度员申请投入，恢复正常后退出：
1）对应PT检修且二次电压无法实现并列时；
2）对应侧电压回路断线无法处理时。
2、××保护装置投（置）检修状态：该功能压板正常运行情况下应退出。
当其投入后即屏蔽对应
装置的各类信息上传（后台机或远动），但此时该装置的保护功能仍能正常发挥作用，即装置动作后仍可正常出口跳合闸，只是各类信息仅在液晶显示屏上显示而不上传至后台机。
该压板仅在装置检修时应投入，防止保护校验时产生的大量启动、动作信息干扰运行人员的正常监盘，恢复正常后应退出。
3、投入中（低）压母线充电保护：该功能压板正常运行情况下应退出；仅在用主变对应侧开关对
空载母线充电前投入，充电正常后立即退出。
该压板实际为简单的短时限过流保护，当母线有故障时可迅速动作切除，防止对主变造成长时间冲击；但当正常运行时若仍投入则较易误动，因此应退出。
4、解除母差失灵电压闭锁：该功能压板正常运行情况下应投入。
作用：主变保护动作后解除母差
的失灵保护部分的电压闭锁条件。
二、母差保护
1、Ⅰ（Ⅱ）段（母）电压动作：该压板正常运行情况下应投入。
该压板串联在出口回路中，在下
列情况下应向值班调度员申请退出，恢复正常后投入：
1）对应PT检修且二次电压无法实现并列时；
2）对应段母线停电检修时；
3）对应段母线电压回路断线无法处理时。

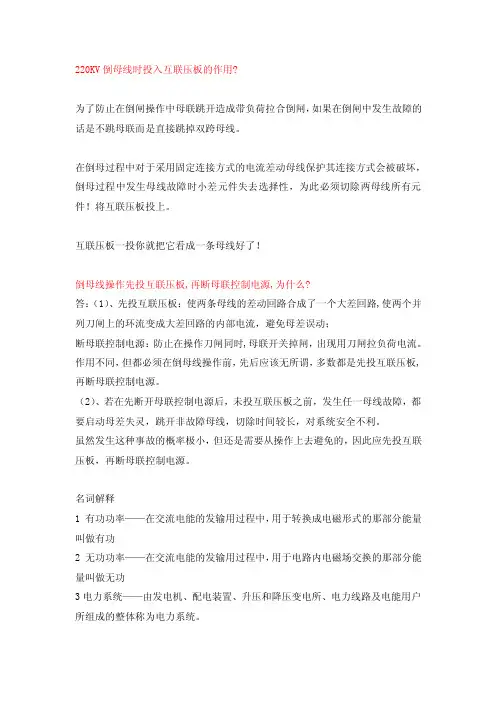

2、投单母（运行）：该压板正常运行方式下应退出（田岭变220kV母线为单母线，因此应投入）。
当其投入后母差保护失去选择性（闭锁小差，保留大差），任何一段母线故障时均出口将两段母线上所有开关。
仅在下列情况下应向值班调度员申请考虑是否投入：
1）双母线运行方式倒母线操作前母联设为死开关后应投入（考虑刀闸辅助接点不可靠防止母差保护误动），倒母线结束后必须立即退出；
2）某段母线停电检修时应投入。

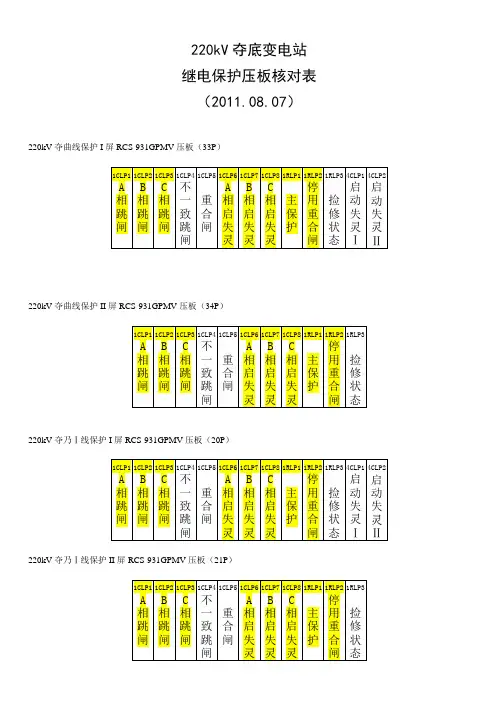

三、220kV线路保护
1、三跳（三相跳闸）：该压板正常运行情况下应投入。
作用：经保护判断为相间故障者则直接由
此压板出口跳闸，不再经过重合闸的相别判断（若重合闸为“单重”方式，则“三跳”出口后不再重合；“综重”、“三重”方式则“三跳”出口后可重合）。
2、永跳：该压板正常运行情况下应投入。
作用：经保护判断为永久性故障者则直接由此压板出口
跳闸，不再重合闸（不论重合闸为何种方式，“永跳”出口后均不再重合）。
3、重合闸时间控制（投长延时）：该压板正常运行情况下应退出，仅在220kV线路两套高频保护
均退出时投入，有任意一套高频保护投入后即应退出。
作用：当线路主保护为高频保护时动作时间较快，重合闸时间可设置较短（本压板退出）；当两套高频保护均退出时线路主保护为距离、零序保护，相对于高频保护来说动作时间较慢，因此重合闸时间应设置较长（投入本压板，并将保护切至无高频保护时的定值区）。
4、勾通三跳：该压板正常运行情况下应退出。
当其投入后则保护动作时不论故障相别均出口跳三
相。
该压板仅在本220kV线路两套重合闸均退出时投入，有任意一套重合闸投入后即应退出。
5、×号载波输入、收信输入、远跳（开入）、三跳停信开入：该压板在对应的主保护投入时应投
入，主保护退出时也应退出。
6、至其他保护（CSL101A、CSL102A）：该压板正常运行情况下应投入。
作用：本套主保护动作
后启动本220kV线路的另一套主保护。
7、启动重合闸COM（公共端）（CSL101A、CSL102A）：该压板在本套保护的重合闸投入时应投
入。
作用：本套保护动作后启动重合闸（由于两套保护仅配置一套重合闸装置，因此各配置一块启动重合闸压板，共用一块重合闸出口压板）。
该压板仅在单独退出本套保护的重合闸时退出，而重合闸出口压板为两套保护共用而不能退出。
四、110kV线路保护
1、投相继动作（不对称故障速动）：该压板正常运行情况下应投入。
作用：两侧均有电源的线路
发生不对称故障时，利用近故障侧三相跳闸后，非故障相电流的消失，可以实现不对称故障相继速动。
其原理如下
例如当线路末端K2 点不对称故障时（BC相间短路），非故障相（A相）仍有负荷电流I h，在N 侧速动保护跳开DL2开关后，由于DL2为三相跳闸，非故障相电流I h 同时被切除；因此M侧保护可以利用本侧非故障相电流消失而确认为对侧断路器已跳闸，来加速本侧距离Ⅱ段动作出口，跳开DL1开关。
不对称故障相继速动的条件是：
1）定值中“不对称相继速动”功能投入；
2）本侧距离Ⅱ段区内；
3）有一相电流由故障时有电流突然变为无电流；
4）本侧距离Ⅱ段在满足2)中条件后经短延时不返回。
此时，本侧距离Ⅱ段加速出口，跳开DL1。
注：若距离Ⅱ段和下一级线路的距离Ⅱ段配合，应退出不对称故障相继速动功能。
2、投相互闭锁（双回线相继速动、允许邻线加速II段。
注意：南塘变南海线111投相继动作压
板实际为双回线相继速动，因此应退出）：该压板仅在本站有双回线（两变电站间有同电压等级的两条线路，如田同Ⅰ、Ⅱ回）且调度指令要求时才投入，否则应退出。
作用：两侧均有电源的双回线路，利用相邻线路距离Ⅲ段的动作行为可实现双回线的相继速动。
其原理如下：
该功能仅在启动后一定时间（约300ms）内投入。
例如线路L1近DL2开关处发生故障（K1点），此时DL3保护的距离Ⅲ段启动，当DL2开关由其速动段（距离Ⅰ段）保护跳开后，DL3的距离Ⅲ段马上返回，同时向DL1保护的距离Ⅱ段输送一个“加速信号”；DL1保护的距离Ⅱ段在收到“加速信号”而且满足以下相继速动的条件后加速距离Ⅱ段动作出口，跳开DL1开关：
1）双回线相继速动压板投入；
2）本线距离Ⅱ段区内；
3）故障开始时没有收到加速信号，其后又收到同一侧另一回线（DL3）来的加速信号；
4）本线距离Ⅱ段在满足2)中条件后经一个短延时（约20ms）仍不返回。
