等水准测量1 .四等水准测量的概念2 .四等水准测量的技术要求3 .四等水准测量的方法步骤4 .四等水准测量的观测记录5 .四等水准的测量的计算6 .四等水准测量的注意事项1.四等水准测量的概念我们将用水准测量的方法测定的高程控制点称为水准点。
水准点记为BM (BenchMatk)。
三、四等水准测量，常作为小地区测绘大比例尺地形图和施工测量的高程基本控制。
高程测量时测量工作三大基本内容之一。
水准测量是高程测量的一种方法。
四等水准测量与普通水准测量的异同点： (1)相同点：都需要拟定水准路线、选点、埋点和观测等程序。
(2) 不同点：四等水准测量必须使用双面尺观测，记录计算，观测顺序，精度要求不同。
2.四等水准测量的技术要求四等水准路线一般沿道路布设，尽量避开土质松软地段，水准点间距一般为2~4Km,在城市建筑区为1~2Km。
水准点应选在地基稳固、能长久保存和便于观测的地点。
3.四等水准测量的方法步骤（1）测量方法四等水准测量的观测应在通视良好、望远镜成像清晰、稳定的情况下进行。
（2）观测步骤（2）观测步骤引入K值得概念：K 为双面水准尺的红面分划与黑面分划的零点差（常数4.687m 或4.787m）,对于四等水准测量，读数差不能超过3mm。
四等水准测量中，水准尺必须成对出现。
观测步骤：后—后-前—前或黑—红—黑—红① 在测站上安置仪器，使圆水准气泡居中，后视水准尺黑面，用上、下丝读数，记入记录表中（1）和（2）；用中丝读数，记入表中（3）。
② 翻转水准尺，后视水准尺红面，用中丝读数，记入表中（4）。
③前视水准尺黑面，用上、下丝读数，记入表中（5）和（6），前视水准尺黑面，用中丝读数，记入表中（7）。

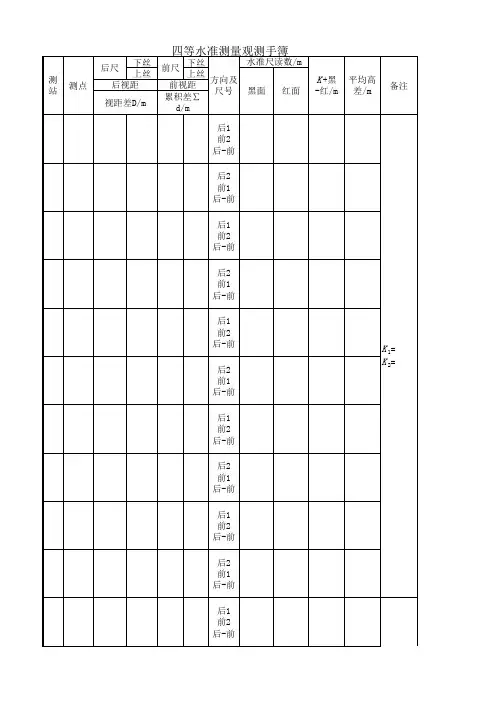

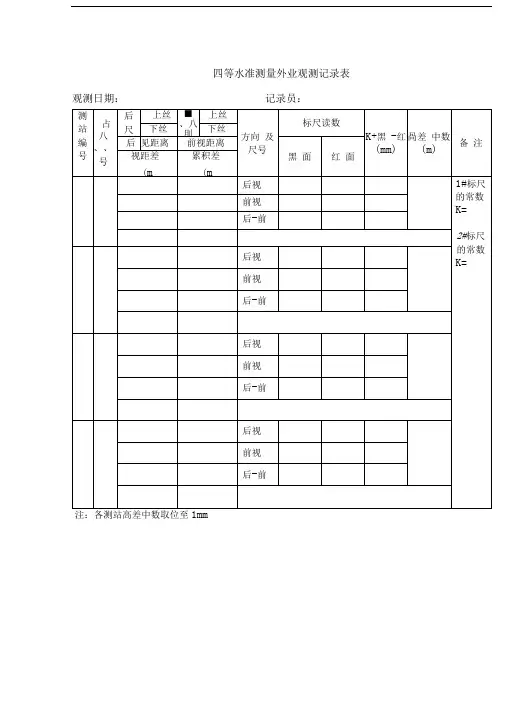

④翻转水准尺，前视水准尺红面，用中丝读数，记入表中（8）4.四等水准测量的观测记录大地水前进方向BM.A详解步骤：4.四等水准测量的观测记录四等水准测量观测记录手簿5 .四等水准测量的计算（1）测站计算根据前、后视的上、下丝读数计算前、后视的视距： 后视距离：（9）=100*｛（1）-（2）｝ 前视距离：（10）=100*｛（5）-（6）｝ 计算前、后视距差（11）：（11）=（9）-（10） 对于四等水准测量，（11）不得超过±3m计算前、后视距累计差（12）：（12）=上站（12）+本站（11） 对于四等水准测量，（12）不得超过± 10m （2）水准尺读数检核假设后视红面水准尺K1=4.687m ,后视水准尺黑面与红面读数差的检 核：测点后尺上丝 前尺上丝 方向及 尺号 水准又读数K+黑-虹 （.碱 高差 中数 备注下丝下丝 黑色面 缸色面 后距 前距 前后视距差累猊差(1) (5) 后⑶ (4) (13) (18)(2) (6) 前⑺(8) (in (?)(10) 后-前(15)(15)(17)(11)(12)后前后-前（13）=（3）+K1-（4）前视水准尺黑面与红面读数差的检核：（14）=（7）+K2-（8）K2=4.787对于四等水准测量，读数差不得超过±3mm（3）高差计算与检核按前、后视水准尺红、黑面中丝读数分别计算该站高差：黑面高差（15）=（3）-（7）红面高差（16）=（4）-（8）红黑面高差之差（17）=（15）-{（16）±100}=（13）-（14）对于四等水准测量，（17）不得超过±5mm高差中数计算：当上述计算符合限差要求时，可进行高差中数计算：（18）={（15）+（16）±100}/2在计算（17）时，如果（15）＞（16），则+100；反之，如果（15）＜（16），则-100。
