四等水准测量手薄

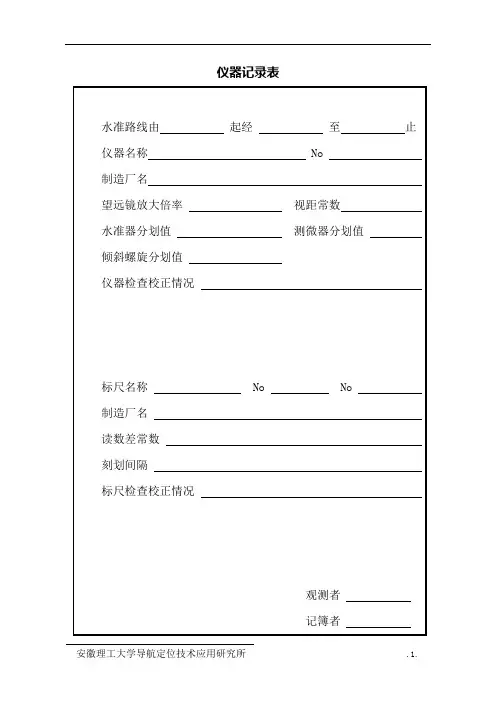

仪器记录表检查验收表过程检查意见：（签名或盖章）年月日最终检查意见（签名或盖章）年月日验收意见：（签名或盖章）年月日重要问题记载表水准观测说明与规范(一)观测方法1. 三等水准测量采用中丝读数法进行往返测。

当使用有光学测微器的水准仪和线条式因瓦水准标尺观测时，也可进行单程双转点观测。

2. 四等水准测量采用中丝读数法进行单程观测。

支线必须往返测或单程双转点观测。

(二)设置测站要求三、四等水准测量采用尺台作转点尺承。

观测应在标尺分划线成像清晰稳定时进行，若成像欠佳，应酌情缩短视线长度。

测站的视线长度、视线高度等按表1规定执行。

(三)测站观测程序和方法1、三等水准测量每测站照准标尺分划顺序为：1）后视标尺黑面（基本分划）；2）前视标尺黑面（基本分划）；3）前视标尺红面（辅助分划）；4）后视标尺红面（辅助分划）。

2、四等水准测量每测站照准标尺分划顺序为：1）后视标尺黑面（基本分划）；2）后视标尺红面（辅助分划）；3）前视标尺黑面（基本分划）；4）前视标尺红面（辅助分划）。

3、一测站的操作程序：1）首先整置仪器竖轴至垂直位置（望远镜绕竖轴旋转时，水准气泡两端分离不大于1cm）；2）远镜对准后视尺黑面，用倾斜螺旋导水准气泡准确居中，按视距丝和中丝精确读定标尺读数（四等观测可不读上、下丝读数，直接读距离）；3）照准前视尺黑面，按2）款操作；4）照准前视尺红面，按2）款操作，此时只读中丝读数；5）照准后视尺红面，按4）款操作。

使用单排分划的因瓦标尺观测时，对单排分划进行两次照准读数，代替基辅分划读数。

4、自动安平水准仪的操作程序与气泡式水准仪相同。

每测站观测前，首先将概略整平水准气泡导至中央，然后按规定顺序照准标尺进行读数。

转镜水准仪的操作程序，应按规定顺序照准标尺，而将黑面和红面分划的观测分别在两个镜位（或摆位）进行。

5、三、四等水准测量，采用单程双转点法观测时，在每一转点处，安置左右相距0.5m的两个尺台，相应于左右两条水准路线。

3、测高差（1）按四等水准方法，测量由已知水准点 BM和导线点（B、D、E、F、G、H、I）组成闭合水准路线，经误差分配后，计算出导线点的高程。

要求：1）观测顺序按“后后前前”（黑红黑红）进行；2）每站前、后视线长不超过 100m ，前后视距差不超过 3m ，前后视距累计差不超过 10m 。

3）红黑面读数差不大于 3mm ；红黑面高差之差不大于 5mm 。

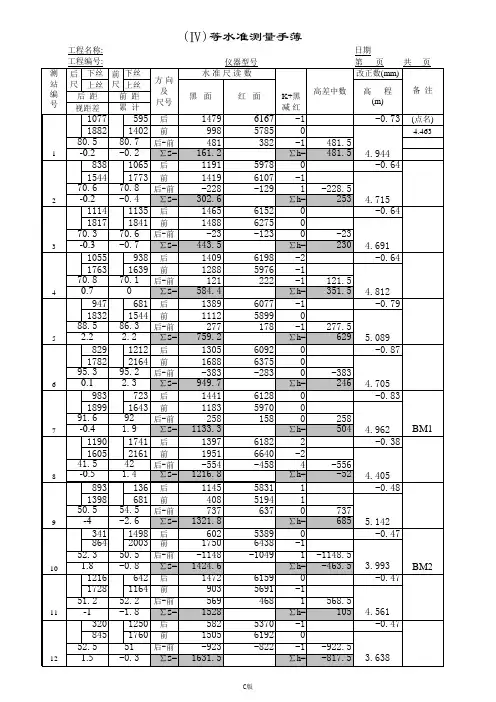

测站记录和计算根据观测程序，将读数依次记入观测手簿，见表二、四等水准测量手簿相应的栏⑪～⑱内；随即进行计算，填入表中①～⑨栏；计算值如果符合限差要求，可以迁站继续观测；否则应重新观测，直至所测数据符合要求。

1．视距部分后视距：①＝[(1)－(2)]×100；前视距：②＝[(5)－(6)]×100；上两式中100为视距乘常数；前后视距差：③＝①－②；前后视距累积差：④＝本站的③＋前站的④。

2．高差部分后视尺红黑面读数差：⑤＝K后＋(3)－(4)；前视尺红黑面读数差：⑥＝K前＋(7)－(8)；上两式中的K后及K前分别为后前水准尺黑、红面的起点读数差，亦称为尺常数。

其值分别为4.6874787和.，主要是检核黑、红面读数是否正确。

黑面高差：⑧＝(3)－(7)；红面高差：⑨＝(4)－(8)；红黑面高差之差：⑦＝⑧－（⑨±0.100）＝⑤－⑥；注：⑦＝⑤－⑥由于两水准尺的红面起始读数相差0.100m，即4.6874787和.之差，因此，红面测得的实际高差应为⑨±0.100。

取“＋”或“－”应根据后、前尺的K值来确定。

例如表5－8中第一测站，后视尺 4.787K=后，前视尺 4.687K=前，因此，红面高差为⑨－0.100，到第二测站因两水准尺交替，红面高差为⑨＋0.100。

高差中数：⑩＝[⑧+（⑨±0.100）]∕2 ，作为该测站的高差值。

注：⑩＝[⑧+⑨]∕2成果整理和高程计算1．各段长度和高差的计算与校核当整个水准路线测量完毕，应逐页校核计算有无错误，校核的内容是：累积视距差校核：∑①－∑②＝末站的④；黑红面高差校核：∑(3)－∑(7)＝∑⑧；∑(4)－∑(8)＝∑⑨；高差中数校核：测站数为奇数时 [∑⑧+（∑⑨±0.100）]∕2＝∑⑩；测站数为偶数时 [∑⑧+∑⑨]∕2＝∑⑩；校核完成后计算相应的测段长度：L＝后视距总长＋前视距总长；i相应的测段高差：h＝各站的高差中数之和。

§2。

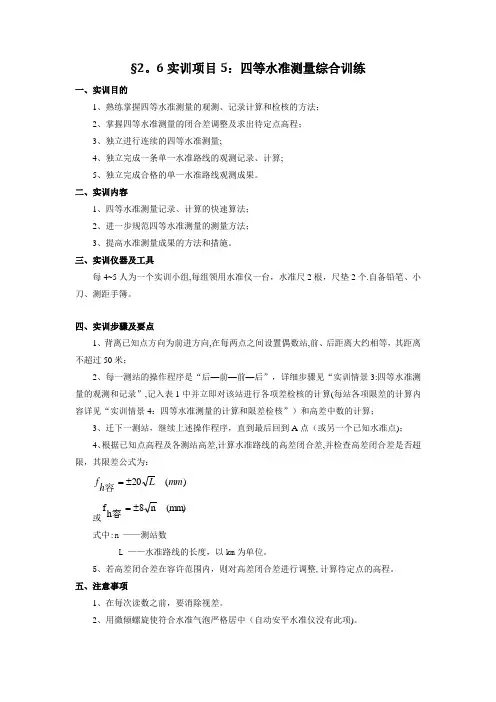

6实训项目5：四等水准测量综合训练一、实训目的1、熟练掌握四等水准测量的观测、记录计算和检核的方法；2、掌握四等水准测量的闭合差调整及求出待定点高程；3、独立进行连续的四等水准测量;4、独立完成一条单一水准路线的观测记录、计算;5、独立完成合格的单一水准路线观测成果。

二、实训内容1、四等水准测量记录、计算的快速算法；2、进一步规范四等水准测量的测量方法；3、提高水准测量成果的方法和措施。

三、实训仪器及工具每4~5人为一个实训小组,每组领用水准仪一台，水准尺2根，尺垫2个.自备铅笔、小刀、测距手簿。

四、实训步骤及要点1、背离已知点方向为前进方向,在每两点之间设置偶数站,前、后距离大约相等，其距离不超过50米；2、每一测站的操作程序是“后—前—前—后”，详细步骤见“实训情景3:四等水准测量的观测和记录”,记入表1中并立即对该站进行各项差检核的计算(每站各项限差的计算内容详见“实训情景4：四等水准测量的计算和限差检核”）和高差中数的计算；3、迁下一测站，继续上述操作程序，直到最后回到A 点（或另一个已知水准点)；4、根据已知点高程及各测站高差,计算水准路线的高差闭合差,并检查高差闭合差是否超限，其限差公式为：)(20mm L h f±=容 或(m m )n8容h f±=式中:n ——测站数L ——水准路线的长度，以km 为单位。

5、若高差闭合差在容许范围内，则对高差闭合差进行调整,计算待定点的高程。

五、注意事项1、在每次读数之前，要消除视差。

2、用微倾螺旋使符合水准气泡严格居中（自动安平水准仪没有此项)。

3、必须在每一测站的各项限差达到规范要求的前提下才能迁移测站。

4、在已知点和待定点上不能放置尺垫，但转点必须用尺垫，在仪器迁站时,前视点的尺垫不能移动.六、上交资料实训结束时，每组必须完成一份合格的实训报告五。

实训报告五四等水准测量综合训练1、实验数据记入表1，并进行高差计算，确保各项校核无误。

测自至 .开始时间：时分结束时间：时分
年月日天气： .
呈像： .

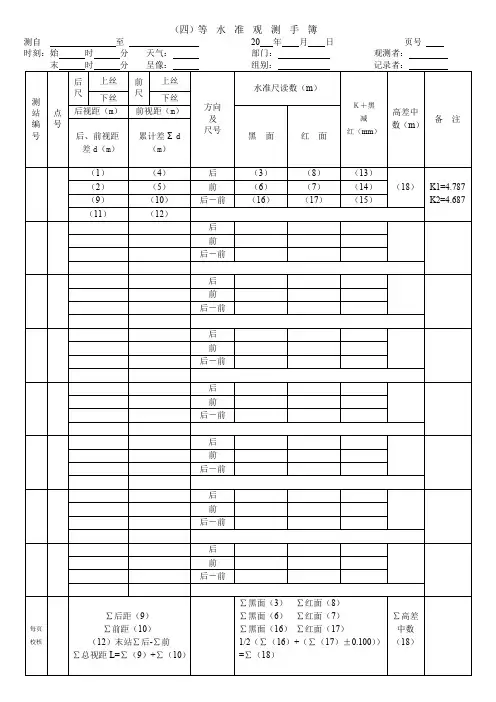

表1 三（四）等水准测量观测手簿
注：①标尺参数为K1=4687，K2=4787。

②手簿最后一格中的每一栏是用来统计前面各格中的对应栏数据之和。

③后视标尺转为红面，确认符合水准气泡居中，读取红面中丝读数，记入表1的（8）栏内。

④转动望远镜，照准前视标尺，重复上述（1）、（2）、（3）步骤读取前视标尺的黑面上、下丝，前视标尺的黑面中丝读取和红面中丝读数，分别记入表1的（5）、（6）、（4）、（7）栏内。

⑤转动标尺，照准前视标尺的红面，读取红面中丝读数，记入表1的（7）栏内。

⑥转动望远镜，照准后视标尺的红面，确认符合气泡居中后，读取红面中丝读数，记入表1中的（8）栏内。
