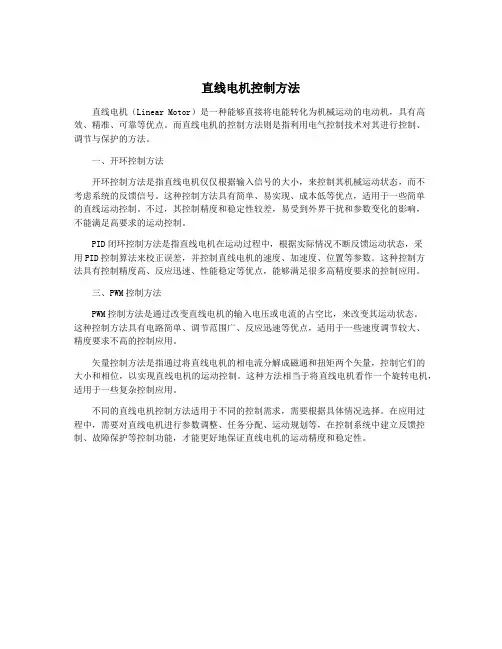

直线电机控制方法
直线电机（Linear Motor）是一种能够直接将电能转化为机械运动的电动机，具有高效、精准、可靠等优点。
而直线电机的控制方法则是指利用电气控制技术对其进行控制、
调节与保护的方法。
一、开环控制方法
开环控制方法是指直线电机仅仅根据输入信号的大小，来控制其机械运动状态，而不
考虑系统的反馈信号。
这种控制方法具有简单、易实现、成本低等优点，适用于一些简单
的直线运动控制。
不过，其控制精度和稳定性较差，易受到外界干扰和参数变化的影响，
不能满足高要求的运动控制。
PID闭环控制方法是指直线电机在运动过程中，根据实际情况不断反馈运动状态，采
用PID控制算法来校正误差，并控制直线电机的速度、加速度、位置等参数。
这种控制方
法具有控制精度高、反应迅速、性能稳定等优点，能够满足很多高精度要求的控制应用。
三、PWM控制方法
PWM控制方法是通过改变直线电机的输入电压或电流的占空比，来改变其运动状态。
这种控制方法具有电路简单、调节范围广、反应迅速等优点，适用于一些速度调节较大、
精度要求不高的控制应用。
矢量控制方法是指通过将直线电机的相电流分解成磁通和扭矩两个矢量，控制它们的
大小和相位，以实现直线电机的运动控制。
这种方法相当于将直线电机看作一个旋转电机，适用于一些复杂控制应用。
不同的直线电机控制方法适用于不同的控制需求，需要根据具体情况选择。
在应用过
程中，需要对直线电机进行参数调整、任务分配、运动规划等，在控制系统中建立反馈控制、故障保护等控制功能，才能更好地保证直线电机的运动精度和稳定性。
直线电机在高速数控机床中的应用摘要: 高速切削加工是伴随着生产发展和科技进步而出现的一项先进制造技术，快速进给系统是其重要组成部分。
本文介绍了直线电机在高速进给机构中的巨大优势及其应用历史与现状，讨论了直线电机进给机构的伺服控制技术以及其常见问题。
关键词：直线电机;控制算法;高速进给Abstract：High-speed machining, which appears with the development of industry and the improvement of technology, is an advanced manufacturing technology andhigh-speed feed system is one of the most important components of it. The article presents the past and present applications and the great advantages of linear motor, discusses the servo control technology and the common problems of the linear motor feeding device.Keywords: Linear motor; Control algorithm; High speed1引言随着国防、航天、汽车、微电子等高技术行业不断发展，对制造加工业提出了更高的要求，超高速加工和超精密加工成为未来机床业发展的两个主题。
传统的机床进给驱动系统是“旋转电机+滚珠丝杠”机构。
这种驱动系统涉及的中间部件多，运动惯量大，而且滚珠丝杠本身具有物理局限性，因此产生的线性速度、加速度及定位精度均有限，不能满足超高速、高精密加工的需要；于是直线电机受到人们关注，它直接产生直线运动，结构简洁，运动惯量小，系统刚度高，快速响应特性好，高速情况下能实现精密定位，产生推力大，尤其运动速度、加速度高于滚珠丝杠的若干倍，工作行程可以无限长，维护少、寿命长。
永磁同步直线电机伺服系统的控制策略和实验研究永磁同步直线电机（Permanent Magnet Synchronous Linear Motor，简称PMSLM）作为一种新型的线性电机，具有结构简单、功率密度高、运动精度高等优点，在自动化设备领域得到了广泛应用。
为了满足不同应用场景对于运动控制的要求，不同的控制策略和方法被提出并进行了实验研究。
PMSLM的控制策略主要包括传统的经典控制方法和基于现代控制理论的高级控制方法。
在传统的经典控制方法中，比较常用的是PID控制方法。
PID控制器根据误差信号，即设定值与实际值之间的差距，通过调整控制器输出来实现对电机的控制。
PMSLM的电流、速度和位置控制均可以采用PID控制器。
在PMSLM的电流控制中，通过测量电机的电流值与设定的电流值之间的差距，并通过控制器的输出控制电流控制环节，从而实现对电机电流的闭环控制。
由于永磁同步直线电机具有响应快、精度高的特点，在电流控制上采用PID控制器能够有效地实现对电流的控制。
PMSLM的速度控制是通过测量电机的速度值与设定的速度值之间的差距，采用PID控制器来实现对电机速度的控制。
通过调整PID控制器的参数，可以实现对电机速度的精确控制。
在速度控制中，也可以采用模型预测控制（Model Predictive Control，简称MPC）方法。
MPC方法通过建立电机的数学模型，预测电机的未来状态，并通过优化控制目标对电机进行控制，具有较好的控制效果。
PMSLM的位置控制是通过测量电机的位置值与设定的位置值之间的差距，采用PID控制器来实现对电机位置的控制。
所使用的PID控制器可以是位置式的PID控制器，也可以是增量式的PID控制器。
通过调整PID控制器的参数，可以实现对电机位置的精确控制。
除了PID控制器，还可以采用模糊控制、神经网络控制等高级控制方法对PMSLM进行位置控制。
针对PMSLM的控制策略，实验研究也是必不可少的。

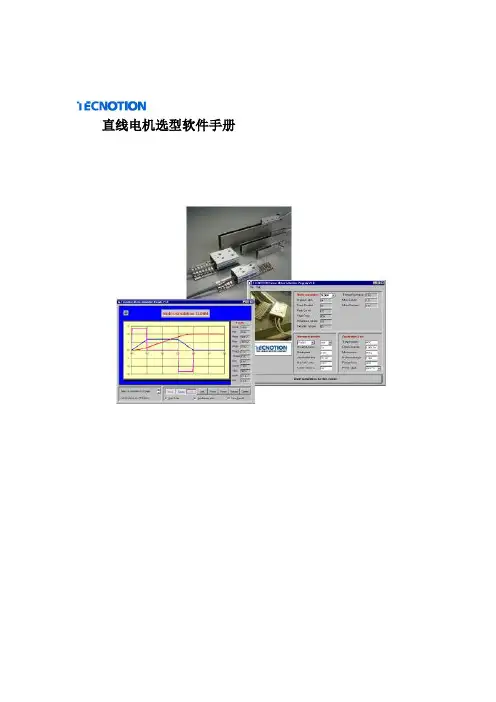

直线电机选型软件手册目录1.0 简介 (1)2.0 主界面 (1)2.1 电机参数（Motor parameters） (1)2.2 应用数据（Application Data） (2)2.3 运动曲线（Movement Profiles） (3)2.4 怎样去创建一个运动周期 (5)2.5 轮廓类型 (6)3.0 仿真 (8)3.1 运行仿真 (8)3.2 解释结果 (10)3.3 改善结果 (10)3.4 将轮廓保存到文件中 (11)3.5 打印仿真报告 (11)1.0 简介首先我们非常感谢您抽时间来使用Tecnotion直线电机仿真软件。
关于Tecnotion，我们知道为给定的应用挑选合适的直线电机是一项艰巨的任务，其中包含大量的有联系的设计选择。
这个软件就是来帮助您尽可能容易地来选择直线电机，它会帮助您选择合适的直线电机，确定使用哪种放大器，以及建立详细的报告包括所有重要的参数和性能图表。
使用该软件，您可以省去用手自己计算的时间。
市场上大部分软件只是允许用户输入应用数据，会给出它认为用户所需要的直线电机类型，但我们了解到在实际应用中那些事情却不总那么简单。
对于任意给定的应用，可能有多种电机类型能处理任务，但是哪种是最好的选择？这取决于您试图达到什么目的，您是偏重最大速度呢，还是是追求最大效益或者经济效益。
选型软件不知道您的目标，所以我们决定去选择一个迭代的方法来仿真您的驱动任务。
在整个过程的任何时间，您可以改变运动轮廓、应用参数和电机类型，软件能在运行中计算出新结果。
这样您可以尝试各种场景，然后快速地找到最合适您应用的选型。
我们建议您在进行第一次仿真前完整地阅读此手册，此手册除了说明所有的特点和它们怎样工作，您还能发现很多技巧和诀窍，这些技巧将帮助您理解直线电机的输入和输出，以及怎样最好地将它们使用到您的应用中。
2.0 主界面您打开软件后您会看到主界面，在这个界面你可以选择您想用在您的仿真中的直线电机、定义运动轮廓、指定应用数据。
基于能量整型方法的永磁同步直线电机位置控制
永磁同步直线电机（Permanent Magnet Synchronous Linear Motor，PMSLM）是一种将永磁同步电机应用于直线运动的
电机形式。
位置控制是PMSLM的重要控制任务之一，在基于能量整型方法的控制策略中，可以采用以下步骤进行位置控制：
1. 系统建模：首先，需要建立PMSLM的动态数学模型，包括机械和电气方程。
这将提供电机的动态特性和控制输入之间的关系。
2. 控制策略设计：基于能量整型方法，可以设计控制策略来实现位置控制。
其中一个常用的策略是通过能量积分来实现控制，即通过实时测量和积分电机输入功率来控制位置。
3. 位置估算：为了实现位置控制，需要估算电机的位置。
可以使用编码器、霍尔传感器、视觉传感器等测量设备来获取电机的实时位置信息。
4. 控制器设计：根据位置估算的结果和控制策略，设计一个控制器来产生合适的电机输入电流或电压，以实现精确的位置控制。
可以采用PID控制器、模型预测控制器等。
5. 实时控制：将控制器与PMSLM连接起来，并通过实时反馈来实现位置控制。
实时控制可以通过硬件电路或者软件算法来实现。
需要注意的是，基于能量整型方法的控制策略可能需要对电机
和系统进行参数调整和校准，以达到更好的控制性能。
此外，根据具体的应用需求，还可以采取其他控制策略，如模糊控制、自适应控制等，以提高位置控制的精度和稳定性。
直线电机的PID控制器设计直线电机是一种常用于工业自动化控制系统中的电动机，它具有结构简单、性能优越等优点，广泛应用于数控机床、自动化生产线等领域。
PID控制器是一种常用的控制算法，可以对直线电机进行精确的位置、速度和力矩控制。
1.系统建模：首先需要对直线电机进行建模，得到其数学模型。
直线电机的数学模型可以通过动力学方程来描述，其中考虑到机械和电磁的相互作用。
根据直线电机的特性，可以得到其动力学方程，例如：Mi=Ke*Ie-Fe-Ff-FvVi=Kt*i其中Mi为直线电机的力矩，Ke为电动势常数，Ie为电流，Fe为电磁力，Ff为摩擦力，Fv为外部干扰力，Vi为速度，Kt为电动势常数，i为电流。
2. 参数调整：在PID控制器中，P代表比例控制，I代表积分控制，D代表微分控制。
需要根据实际情况对这三个参数进行调整，以达到最优的控制效果。
参数调整可以通过试验或者计算的方式进行。
常见的调参方法有Ziegler-Nichols方法、最小二乘法等。
3.控制策略选择：根据实际需求，选择合适的控制策略。
直线电机的PID控制器可以采用位置控制、速度控制或者力矩控制策略。
根据电机的特点和应用场景，选择合适的控制策略。
4.实施控制算法：将PID控制器算法实施到直线电机的控制系统中。
使用编程语言或者控制器硬件进行实现，将参数调整好的PID控制器算法应用到直线电机的控制系统中。
5.闭环控制：PID控制器是一种闭环控制算法。
在实际使用中，需要通过传感器获取直线电机的实际位置、速度或者力矩，然后将其与期望值进行比较，计算出控制信号，对直线电机进行调节。
通过反馈控制，使得直线电机的输出与期望输出尽可能接近，实现精确的控制。
在PID控制器设计中，还需要考虑以下几个因素：1.控制器输出：PID控制器通过计算得到的控制信号，需要转换成适合直线电机的输入信号。
可以通过电流、电压加以控制。
2.控制器稳定性：PID控制器需要保持系统的稳定性，以确保输出结果不会出现震荡、持续偏差等情况。

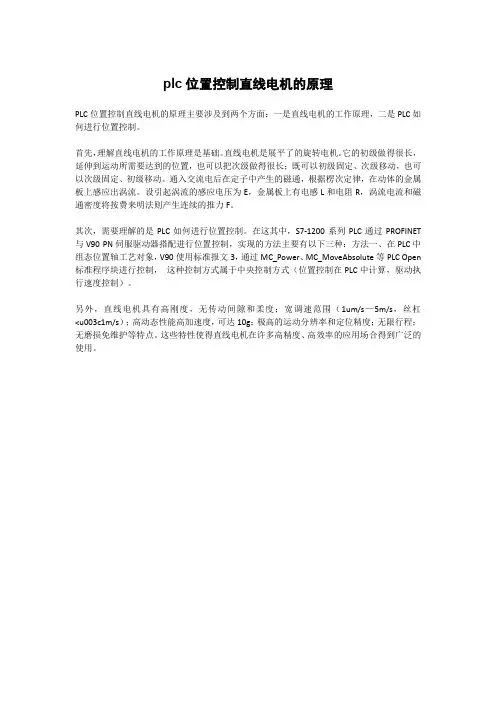

plc位置控制直线电机的原理
