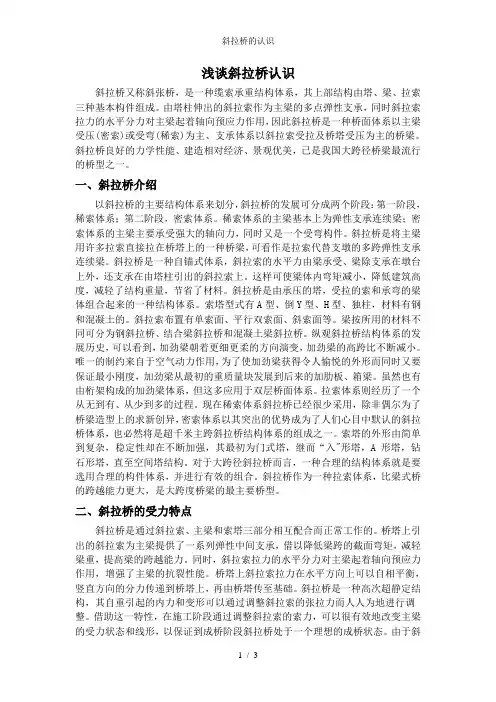

浅谈斜拉桥认识斜拉桥又称斜张桥，是一种缆索承重结构体系，其上部结构由塔、梁、拉索三种基本构件组成。
由塔柱伸出的斜拉索作为主梁的多点弹性支承，同时斜拉索拉力的水平分力对主梁起着轴向预应力作用，因此斜拉桥是一种桥面体系以主梁受压(密索)或受弯(稀索)为主、支承体系以斜拉索受拉及桥塔受压为主的桥梁。
斜拉桥良好的力学性能、建造相对经济、景观优美，已是我国大跨径桥梁最流行的桥型之一。
一、斜拉桥介绍以斜拉桥的主要结构体系来划分，斜拉桥的发展可分成两个阶段：第一阶段，稀索体系；第二阶段，密索体系。
稀索体系的主梁基本上为弹性支承连续梁；密索体系的主梁主要承受强大的轴向力，同时又是一个受弯构件。
斜拉桥是将主梁用许多拉索直接拉在桥塔上的一种桥梁，可看作是拉索代替支墩的多跨弹性支承连续梁。
斜拉桥是一种自锚式体系，斜拉索的水平力由梁承受、梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。
这样可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。
斜拉桥是由承压的塔，受拉的索和承弯的梁体组合起来的一种结构体系。
索塔型式有A型、倒Y型、H型、独柱，材料有钢和混凝土的。
斜拉索布置有单索面、平行双索面、斜索面等。
梁按所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。
纵观斜拉桥结构体系的发展历史，可以看到，加劲梁朝着更细更柔的方向演变，加劲梁的高跨比不断减小。
唯一的制约来自于空气动力作用，为了使加劲梁获得令人愉悦的外形而同时又要保证最小刚度，加劲梁从最初的重质量块发展到后来的加肋板、箱梁。
虽然也有由桁架构成的加劲梁体系，但这多应用于双层桥面体系。
拉索体系则经历了一个从无到有、从少到多的过程。
现在稀索体系斜拉桥已经很少采用，除非偶尔为了桥梁造型上的求新创异，密索体系以其突出的优势成为了人们心目中默认的斜拉桥体系，也必然将是超千米主跨斜拉桥结构体系的组成之一。
索塔的外形由简单到复杂，稳定性却在不断加强，其最初为门式塔，继而“入"形塔，A形塔，钻石形塔，直至空间塔结构。
斜拉桥是由斜拉索、塔柱和主梁组成，用若干高强的拉索将主梁斜拉在塔柱上，斜拉索使主梁受到一个压力和一个向上的弹性支承的反力，这就使得桥梁的跨越能力大大增强。
斜拉桥示意图斜拉桥是将梁用若干根斜拉索拉在塔柱上的桥。
它由梁、斜拉索和塔柱三部分组成。
斜拉桥是—种自锚式体系，斜拉索的水平力由梁承受、梁除支承在墩台上外，还支承在由塔柱引出的斜拉索上。
按梁所用的材料不同可分为钢斜拉桥、结合梁斜拉桥和混凝土梁斜拉桥。
斜拉桥由斜索、塔柱和主梁所组成。
用高强钢材制成的斜索将主粱多点吊起，并将主梁的恒载和车辆荷载传至塔柱，再通过塔柱基础传至地基。
这样，跨度软人的主梁就象一根多点弹性支承(吊起)的连续梁一样工作，从而可使主梁尺寸大大减小，结构自重显著减轻，既节省了结构材料，又大幅度地增大桥梁的跨越能力。
此外，与悬索桥相比，斜拉桥的结构刚度大，即在荷载作用下的结构变形小得多，且其抵抗风振的能力也比悬索桥好，这也是在斜拉桥可能达到大跨度情况下使悬索桥逊色的重要因素。
斜索在立面上也可布置成不同型式。
各种索形在构造上和力学上各有特点，在外形美观上也各具特色。
常用的索形布置为竖琴形(图一)和扇形(图二)两种。
另一种是辐射形布置(图三)因其塔顶锚固结构复杂而较少采用图一竖琴形斜拉桥图二扇形斜拉桥图三放射形斜拉桥斜拉桥由索塔、主梁、斜拉索组成。
桥的主要承重并非它上面的汽车或者火车，而是它本身，也即我们看的的路面。
现在我们就分析这个：我们以一个索塔来分析。
索塔两侧是对称的斜拉索，通过斜拉索将索塔主梁连接在一起。
现在假设索塔两侧只有两根斜拉索，左右对称各一条，这两根斜拉索受到主梁的重力作用，对索塔产生两个对称的沿着斜拉索方向的拉力，根据受力分析，左边的力可以分解为水平向向左的一个力和竖直向下的一个力；同样的右边的力可以分解为水平向右的一个力和竖直向下的一个力；由于这两个力是对称的，所以水平向左和水平向右的两个力互相抵消了，最终主梁的重力成为对索塔的竖直向下的两个力，这样，力又传给索塔下面的桥墩了。
斜拉桥与悬索桥之比较令狐采学斜拉桥与悬索桥作为现代桥梁的主要建筑方式，二者之间又存在着怎样的区别与联系呢？下面我们通过结构力学的方法对其进行受力方面的定性分析，来解决一些现实中的现象。
首先我们来了解一下他们的定义：斜拉桥又称斜张桥，是将主梁用许多拉索直接拉在桥塔上的一种桥梁，是由承压的塔、受拉的索和承弯的梁体组合起来的一种结构体系。
其可看作是拉索代替支墩的多跨弹性支承连续梁。
其可使梁体内弯矩减小，降低建筑高度，减轻了结构重量，节省了材料。
斜拉桥由索塔、主梁、斜拉索组成。
悬索桥，又名吊桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。
其缆索几何形状由力的平衡条件决定，一般接近抛物线。
从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小活载所引起的挠度变形。
斜拉桥与悬索桥的结构简图如图a，b所示。
下面对一些现实现象进行定性分析。
1.为什么斜拉桥和悬索桥可以比其他桥梁的跨度大很多？通过斜拉桥和悬索桥的结构简图可以看出，斜拉桥和悬索桥都是通过钢索的拉力来代替了桥墩的支持力。
因此可以减少桥墩的数量，实现桥梁的大跨度。
2.为什么悬索桥可以比斜拉桥的跨度更大？通过斜拉桥和悬索桥的结构简图可以看出，斜拉桥的钢索是斜着的，以a图C点进行受力分析，为了在C点提供足够的竖直拉力Fcy随着AC距离的增加，Fc和Fcx将会不断增大，这样会不断增大钢索的拉力和桥面的轴向压力，这也是为什么斜拉桥的钢索大多集中在索塔的上端的原因。
因此AC之间的距离不能太大，即斜拉桥的跨度不能太大。
而通过悬索桥的结构简图可以看出，悬索桥的钢索受力是竖直方向的，随着跨度的增加并不会增加钢索的受力。
因此悬索桥的跨度可以比斜拉桥更大。
3.为什么斜拉桥比悬索桥稳定？由斜拉桥的结构简图可以看出绷紧的钢索与索塔及桥面根据三钢片原则构成了不变体系，而有悬索桥的结构简图不难看出悬索桥的主索、细钢索、索塔及桥面之间构成的是可变体系。
斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的，见图8.1.1。
图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力（密索体系）或承受弯矩（稀索体系）为主，支撑体系以拉索受拉和索塔受压为主的桥梁。
拉索的作用相当于在主梁跨内增加了若干弹性支承，使主梁跨径显著减小，从而大大减少了梁内弯矩、梁体尺寸和梁体重力，使桥梁的跨越能力显著增大。
与悬索桥相比，斜拉桥不需要笨重的锚固装置，抗风性能又优于悬索桥。
通过调整拉索的预拉力可以调整主梁的内力，使主梁的内力分布更均匀合理。
一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。
1. 孔跨布置现代斜拉桥最典型的跨径布置（图8.1.2）有两种：双塔三跨式和单塔双跨式。
特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。
双塔三跨式是斜拉桥最常见的一种布置方式。
主跨跨径根据通航要求、水文、地形、地质和施工条件确定。
考虑简化设计、方便施工，边跨常设计成相等的对称布置，也可采用不对称布置，边跨和中跨经济跨径之比通常为0.4。
另外，应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。
如：主跨有荷载会增加端锚索的应力，而边跨上有活载时，端锚索应力会减少。
拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。
当跨径比为0.5 时，可对称悬臂施工到跨中进行合龙；小于0.5 时，一段悬臂是在后锚的情况下施工的。
独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一，通常可采用两跨对称布置或两跨不对称布置。
两跨对称布置，由于一般没有端锚索，不能有效约束塔顶位移，故在受力和变形方面不能充分发挥斜拉桥的优势，而如果用增大桥塔的刚度来减少塔顶变位则不经济。
采用两跨不对称布置则可设置端锚索控制桥塔顶的位移，受力比较合理，采用不对称布置时，要注意悬臂端部的压重和锚固。
图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上，边孔高度不大或不影响通航时，在边孔设置辅助墩，可以改善结构的受力状态。
哈尔滨工业大学毕业设计（论文）第1章绪论1.1概述斜拉桥是一种桥面体系受压、支承体系受拉的结构，其桥面体系由加劲梁构成，其支承体系由钢索组成。
上世纪70年代后，混凝土斜拉桥的发展可分成三个阶段：第一阶段：稀索，主梁基本上为弹性支承连续梁；第二阶段：中密索，主梁既是弹性支承连续梁，又承受较大的轴向力；第三阶段：密索，主梁主要承受强大的轴向力，又是一个受弯构件。
近年来，结构分析的进步、高强材料的施工方法以及防腐技术的发展对大跨斜拉桥的发展起到了关键性的作用。
斜拉桥除了跨径不断增加外，主梁梁高不断减小，索距减少到10m以下，截面从梁式桥截面发展到板式梁截面。
混凝土斜拉桥已是跨径200m～500m范围内最具竞争力的桥梁结构。
1.1.1 结构体系斜拉桥的基本承载构件由梁（桥面）、塔和索三部分组成，且三者以不同的方式影响总体结构的性能。
实际设计时三者是密不可分的。
塔、梁及索的不同变化和相互组合，可以构成具有各自结构性能且力学特点和美学效果的突出的斜拉桥。
正因为如此，斜拉桥基本体系可按力学性能分为漂浮体系、支承体系、塔梁固结体系和刚构体系：漂浮体系为塔墩固结、塔梁分离，主梁除两端有支承外，其余全部用拉索悬吊，是具有多点弹性支承的连续梁。
支承体系即墩梁固结、塔梁分离，在塔墩上设置竖向支承，为具有多点弹性支撑的三跨连续梁。
塔梁固结体系即塔梁固结并支承在墩上，梁的内力和挠度同主梁与塔柱的弯曲刚度比值有关。
其支座至少有一个为纵向固定。
刚构体系为梁塔墩互为固结，形成跨度内具有多点弹性支承的刚构。
这种体系的优点是既免除了大型支座又满足悬臂施工的稳定要求，结构整体刚度较好，主梁挠度小；缺点是主梁固结处负弯矩较大，较适合于单塔斜拉桥。
在塔墩很高的双塔斜拉桥中，若采用薄壁柔性墩来适应温度和活载等对结构产生的水平变形，形成连续刚构，能保持刚构体系的优点，并使行车平顺。
采用这种体系的有美国的Dames Point桥和我国的广东崖门大桥等。
桥型方案比选引言在工程项目中，桥梁是重要的交通基础设施，对于连接两地的交通运输具有重要意义。
在设计桥梁时，选择合适的桥型方案至关重要。
本文将比较不同的桥型方案，包括梁桥、拱桥和斜拉桥，从各自的优点和适应场景进行比较，以便工程师在设计桥梁时能够做出明智的选择。
1. 梁桥梁桥是最常见的桥型之一，它由梁体支撑在桥墩上，梁体可以是混凝土、钢或者钢筋混凝土等材料的梁。
梁桥的主要特点包括： - 结构简单，施工方便：梁桥结构简单，不需要复杂的施工工艺和技术，可以快速建设。
- 造价较低：相对于其他桥型，梁桥的建造成本较低。
- 适应性强：梁桥适应性广泛，适合于大跨度和小跨度的桥梁。
然而，梁桥也存在一些局限性，例如大跨度梁桥需要较多的桥墩支撑，这对于水路等需要船舶通航的场景不太适用。
2. 拱桥拱桥是以拱形结构为主体的桥梁，由拱脚和拱背组成。
拱桥的主要特点包括：- 强大的承重能力：拱桥的拱形结构能够将桥墩间的受力均匀传递，具有很高的承重能力。
- 高度自重：拱桥自身的重量能够起到一定的荷载作用，提高了桥梁的稳定性。
- 高雅美观：拱桥的造型优美，能够成为城市的地标建筑。
然而，拱桥也存在一些挑战，例如建造拱桥需要考虑材料的柔韧性和弯曲变形等因素，施工相对较复杂。
3. 斜拉桥斜拉桥是一种通过吊索或者拉索悬挂梁体的桥梁结构。
斜拉桥的主要特点包括：- 大跨度优势：斜拉桥能够实现大跨度的设计，适用于需要跨越宽阔水域或者峡谷的场景。
- 高度自由度：斜拉桥的梁体可以进行自由变形，有利于吸收震动和变形。
- 美观大方：斜拉桥的设计独特，具有很高的美观性。
然而，斜拉桥也存在着一些限制，例如需要较高的技术要求，施工难度较大，并且悬吊索需要进行定期维护。
4. 桥型方案比较根据不同的实际情况和需求，选择适合的桥型方案非常重要。
在进行桥型方案的比较时，需考虑以下几个方面： - 桥梁跨度：如果桥梁跨度较小，则梁桥是最合适的选择。
对于大跨度的桥梁，拱桥和斜拉桥是更合适的选择。
桥梁工程大作业：斜拉桥形式与设计xxxxxxxxxxxxxxx（xxxxxx学院土木工程专业）1斜拉桥形式1.1双塔三跨式双塔三跨式是一种最常见的斜拉桥孔跨布置形式。
双塔三跨式斜拉桥通常布置成两个边跨的跨度相等的对称形式，也可以布置成两个边跨的跨度不等的非对称形式。
边跨的跨度L1与主跨的跨度L2的比例关系通常取0.4左右。
根据已建斜拉桥的资料统计，一般跨度比L1/L2=0.35-0.5 。
另外，还可以根据需要在边跨内设置辅助墩，以提高结构体系的刚度，辅助墩的数量不宜过多，一般设置1-2个，数量过多，效果不显著。
由于双塔三跨式斜拉桥的主孔跨度较大，一般可适用于跨度较大的河流、河口和海峡。
1.2独塔双跨式独塔双跨式斜拉桥也是一种常见的孔跨布置方式。
独塔双跨式斜拉桥可以布置成两跨不对称的形式，即分为主跨与边跨；也可以布置成两跨对称，即等跨形式。
其中以两跨不对称的形式居多，也比较合理。
独塔双跨式斜拉桥的边跨的跨度L1与主跨的跨度L2的比例，通常介于0.6与0.7之间，由于他的主孔跨径一般笔双塔三跨式的主孔跨径小，故特别适用于跨越中小河流、河谷地及交通道路；当然，也可以用于跨越较大河流的主航道部分。
图1-1独塔双跨式斜拉桥图1-2双塔三跨式斜拉桥【上述参考书籍文献：桥梁工程/刘夏平主编•-北京：科学出版社，2005年第一版】 1.3斜塔单跨式斜塔单跨式斜拉桥又分塔后斜索采用地锚固定和无背斜塔两种类型，同时梁体由斜索水平合力引起的水平轴力必须由相应的下部结构来承受。
（1）地貌固定式地貌固定式斜拉桥受力特点是：①斜塔背后的斜索锚固定于岸边具有良好地质条件的地锚上，并与主塔共同承担主塔的索力。
②借助在地锚与索塔基础之间设置的压撑来平衡主跨斜拉索对主梁产生的水平轴向力。
（2）无备索斜塔式与地锚固定式相比，完全取消了斜塔背索，也省掉了地锚、压撑等构筑物和增添了桥型的景观。
其受力特点是：①全部结构自重及外荷重在外部上由塔基和边墩基础来承担。
斜拉桥与悬索桥计算理论简析斜拉桥与悬索桥是桥梁结构中跨越能力最大的两种桥型，随着桥梁建造向大跨径方向发展，它们越来越成为人们研究的热点。
通过大跨径桥梁理论的学习，我对斜拉桥与悬索桥的计算理论有了较为系统的了解。
在本文中，我想从一个设计者的角度，在概念层次上，对斜拉桥与悬索桥的计算理论做个总结，以加深自己对这些计算理论的理解。
一、斜拉桥的计算理论斜拉桥诞生于十七世纪，在最近的五十年间，斜拉桥有了飞速的发展，成为200米到800米跨径范围内最具竞争力的桥梁结构形式之一。
有理由相信，在大江河口的软土地基上或不适合建造悬索桥的地区，有可能修建超过1200米的斜拉桥。
斜拉桥是塔、梁、索三种基本结构组成的缆索承重结构体系，一般表现为柔性的受力特性。
（一）、斜拉桥的静力设计过程1、方案设计阶段此阶段也称为概念设计。
本阶段的主要任务是凭借设计者的经验，参考别的斜拉桥的设计，结合自己的分析计算，来完成结构的总体布置，初拟构件尺寸。
根据此设计文件，设计者或甲方（有些地方领导说了算）进行方案比选。
2、初步设计阶段本阶段在前一阶段工作的基础上进一步细化。
主要任务是：通过反复计算比较以确定恒活载集度、恒载分析、调索初定恒载索力、修正斜拉索截面积、活载及附加荷载计算、荷载组合及梁体配索、索力优化以及强度刚度验算等。
3、施工图设计阶段此阶段要对斜拉桥的每一部位以及每一施工阶段进行计算，确保结构安全。
主要计算内容有：构件无应力尺寸计算、对施工阶段循环倒退分析、计算斜拉索初张力、预拱度计算、强度刚度稳定性验算以及前进分析验算等。
（二）、斜拉桥的计算模式1、平面杆系加横分系数此模式用在概念设计阶段研究结构的设计参数，以求获得理想的结构布置。
还可用于技术设计阶段，仅仅计算恒载作用下的内力。
2、空间杆系计算模式此模式用在空间荷载（风载、地震荷载以及局部温差等）作用下的静力响应分析。
此模式按照主梁可分为三种：“鱼骨”模式、双梁式模式与三梁式模型。
