桥梁悬臂施工法桥梁悬臂施工法是一种常见的桥梁建设方法，它在现代桥梁工程中得到广泛应用。
这种施工方法的独特之处在于，它充分利用了悬挑段分段施工的优势，不仅能够快速而高效地完成桥梁建设，还能够最大程度地减少对道路交通的影响。
桥梁悬臂施工法主要包括以下几个步骤：第一步，确定施工方案。
悬臂施工需要根据具体的工程情况进行施工方案的设计，包括悬臂段的长度、起重机械的选择以及悬挑段的支撑等。
只有合理的施工方案才能够确保施工的顺利进行。
第二步，搭建吊装设备。
在悬挑段的施工中，起重机械是不可或缺的。
悬挑段通常采用大型起重机进行吊装，因此在施工前需要搭建吊装设备。
这些设备不仅要具备足够的承载能力，还需要保证施工过程的安全性。
第三步，悬挂悬臂段。
完成吊装设备的搭建后，可以开始将悬臂段悬挂在临时支撑上。
悬挂工作需要高度的技术水平和严格的操作规范，以确保悬挂的稳定性和安全性。
第四步，浇筑混凝土。
一旦悬臂段悬挂到位，就可以进行混凝土浇筑。
混凝土的浇筑需要根据施工计划进行，保证每一次浇筑的质量和工艺。
第五步，拆除临时支撑。
当混凝土充分硬化后，就可以拆除临时支撑了。
这个步骤需要谨慎操作，以免影响桥梁的稳定性。
桥梁悬臂施工法的优势不仅在于施工速度快，而且在一定程度上还能够减少对交通的影响。
相较于传统的全跨悬臂法，桥梁悬臂施工法具有更小的施工面积和更低的造价，为桥梁建设提供了更好的选择。
然而，桥梁悬臂施工法的成功需要具备一定的技术条件和施工经验。
在实际应用中，需要对施工现场进行详细的勘测和分析，保证施工方案的可行性。
此外，施工过程中需要严格遵守相关的安全规范和操作流程，以确保施工的安全性。
总之，桥梁悬臂施工法是一种高效、快速的桥梁建设方法，能够在减少交通影响的同时，保证桥梁的建设质量。
然而，在实际应用中，需要充分考虑现场条件和安全要求，确保施工的顺利进行。
只有在合理的施工方案和严格的施工流程下，桥梁悬臂施工法才能够充分发挥其优势，为社会交通发展做出重要贡献。
1悬臂施工法（定义+特点）p6定义：悬臂施工法是从桥墩开始向跨中不断接长梁体构件（包括拼装与现浇）的悬出架桥法。
有平衡悬臂施工和不平衡悬臂施工、悬臂浇筑施工和悬臂拼装施工之分。
主要特点：1桥梁在施工过程中，主梁或桥墩固接，或在桥墩附近支承，在主梁上将产生负弯矩。
因此，该施工法适用于运营状态下的结构受力与施工状态比较接近的桥梁，如连续梁、悬臂梁、刚构桥等。
2对非墩、梁固接的预应力混凝土梁桥，在施工时需采取措施，使墩、梁临时固接，保证施工期结构的稳定3对施工中墩梁固接的桥墩可能承受因施工而产生的弯矩。
悬臂浇筑施工简单，结构整体性好，施工中可不断调整位置；悬臂拼装施工速度快，桥梁上下部可平行作业，但施工精度要求比较高；悬臂施工法可不用或少用支架，施工不影响通航和桥下交通，节省施工费用，降低工程造价。
2悬臂梁和连续梁采用有支架现浇的方法p1481悬臂梁连续梁的上部结构在支架上浇筑好时，由于桥墩为刚性支点，桥跨下的支架为弹性支承，在混凝土浇筑时，支架会产生不均匀沉降。
因此，在浇筑混凝土应从跨中向两端墩台进行。
同时，其相邻跨也应从跨中或悬臂断向墩台进行，在桥墩处设置接缝，在支架沉降稳定后，再浇筑墩顶处的接缝混凝土。
2大跨径梁桥除在桥墩处设置接缝外，还可在支架的硬支点附近设置接缝。
梁端间的接缝一般宽0.8-1.0m，两端用模板隔开，并且留出分布加强钢筋的孔道。
浇筑时，先将两端浮浆除掉，凿毛，清洗，绑扎接缝的加强钢筋，浇筑接缝混凝土。
当悬臂梁设有挂梁时，须待悬臂梁混凝土强度达70%以上方可进行挂梁施工。
3在条件许可是，可在三跨及三跨以下连续梁按横向分两次进行浇筑。
两次施工的接触面设置工作缝，每次浇筑应按上述原则进行。
分段连续浇筑。
每一端连续施工混凝土浇筑时间要控制在初凝时间内。
3简支梁混凝土浇筑方法p149浇筑方法一般有：分层浇筑法、斜层浇筑法、单元浇筑法分层浇筑法：对于跨径不大的简支梁桥，可在钢筋全部绑扎完成后，沿一跨全长分层浇筑，在跨中合龙。
悬臂浇筑法施⼯悬臂浇筑法施⼯（挂篮施⼯）悬臂施⼯法是在桥墩两侧对称逐段就地浇筑混凝⼟，待混凝⼟达到⼀定强度后，张拉预应⼒筋，移动机具、模板继续施⼯。
预应⼒混凝⼟连续梁桥采⽤悬臂施⼯的⽅法需在施⼯中进⾏体系转换，即在悬臂施⼯时，结构的受⼒状态呈T形刚构，悬臂梁，待施⼯合拢后形成连续梁。
因此，在桥梁设计中在考虑施⼯过程的应⼒状态；要考虑由于体系转换及其他因素引起结构的次内⼒。
内时为使施⼯受⼒与运营状态结构的受⼒尽量吻合，通常⽤悬臂施⼯的连续梁桥选取变截⾯梁。
预应⼒混凝⼟连续梁桥在悬臂施⼯时，由于墩梁铰接⽽不能承受弯矩，因此，施⼯时要采取措施临时将墩、梁固结。
待悬臂施⼯⾄少⼀端合拢后恢复原结构状态，这是连续梁采⽤悬臂施⼯法的⼀个特点。
悬臂施⼯法不需⼤量施⼯⽀架和临时设备，不影响桥下通航、通车，施⼯不受季节，河道⽔位的影响，并能⼤跨径桥上采⽤，因此得到⼴泛的使⽤。
悬臂浇筑的施⼯⽅法是⼤跨连续梁桥的主要施⼯⽅法。
1、0#梁段施⼯0#梁段施⼯，⾸先通过预埋在主墩墩⾝⾥的特制点板，⽤“N”型万能杆件拼组桁架式扇形托架，四⽚主桁联结形式桁架式结构，其上铺设两层型钢垫梁。
⽀架预压采⽤液压千⽄顶施加集中⼒进⾏等效预压，以消除⽀架的⾮弹性变形，然后⽴模、浇筑0#。
0#梁段外模采⽤⼤块钢模板，以确保梁体的外观质量。
2、挂篮悬臂施⼯0#梁段施⼯完成后，在其上部拼装挂篮，悬臂对称逐段浇筑各标准段。
其⼯艺流程如下：挂篮是悬臂浇筑法施⼯的主要设备，它可没轨道⾛⾏，⽀承在已完成的梁段上，⽤以进⾏下⼀个梁段的施⼯。
（1）挂篮的结构形式：菱形挂篮由菱形桁架，悬吊系统、锚固系统、底模平⾯、内外模板及⾛⾏系统组成。
（2）主要特点①菱形挂篮外形美观，结构简单，杆件受⼒明确。
②作业⾯宽阔，便于钢筋及预应⼒管道安装，能加快施⼯速度，缩短梁段施⼯循环周期。
根据其它箱梁使⽤情况，梁段最短施⼯周期5.2天，平均6-8天。
③利⽤桁架前后⽀座，使桁架在轨道上⾛⾏，⽆需平衡重，操作⽅便，移动灵活、平衡，外模，底模随桁架⼀次到位。

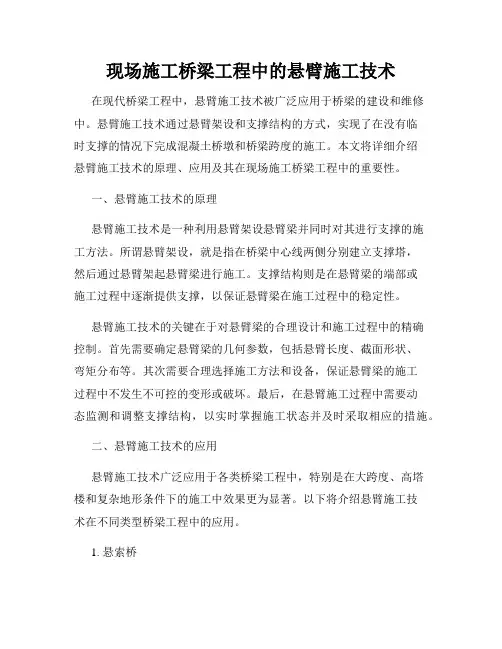

现场施工桥梁工程中的悬臂施工技术在现代桥梁工程中，悬臂施工技术被广泛应用于桥梁的建设和维修中。
悬臂施工技术通过悬臂架设和支撑结构的方式，实现了在没有临时支撑的情况下完成混凝土桥墩和桥梁跨度的施工。
本文将详细介绍悬臂施工技术的原理、应用及其在现场施工桥梁工程中的重要性。
一、悬臂施工技术的原理悬臂施工技术是一种利用悬臂架设悬臂梁并同时对其进行支撑的施工方法。
所谓悬臂架设，就是指在桥梁中心线两侧分别建立支撑塔，然后通过悬臂架起悬臂梁进行施工。
支撑结构则是在悬臂梁的端部或施工过程中逐渐提供支撑，以保证悬臂梁在施工过程中的稳定性。
悬臂施工技术的关键在于对悬臂梁的合理设计和施工过程中的精确控制。
首先需要确定悬臂梁的几何参数，包括悬臂长度、截面形状、弯矩分布等。
其次需要合理选择施工方法和设备，保证悬臂梁的施工过程中不发生不可控的变形或破坏。
最后，在悬臂施工过程中需要动态监测和调整支撑结构，以实时掌握施工状态并及时采取相应的措施。
二、悬臂施工技术的应用悬臂施工技术广泛应用于各类桥梁工程中，特别是在大跨度、高塔楼和复杂地形条件下的施工中效果更为显著。
以下将介绍悬臂施工技术在不同类型桥梁工程中的应用。
1. 悬索桥悬臂施工技术是悬索桥建设中最常用的方法之一。
在悬索桥的建设过程中，通常会采用悬臂架设的方式一段一段地完成桥塔及主梁的施工。
这种方法不仅大大降低了工程难度，还能够保证悬臂梁在施工过程中的稳定性，有效提高了施工效率。
2. 拱桥对于拱桥这种弧形结构的建设来说，悬臂施工技术同样具有重要意义。
在拱桥的施工过程中，悬臂施工技术可以将桥梁分段进行施工，而不需要搭设大型临时支撑结构。
这不仅减少了对施工现场的占用，还能够降低施工成本。
3. 斜拉桥斜拉桥的建设对悬臂施工技术提出了更高的要求。
在斜拉桥建设中，通常需要利用悬臂架设的方法进行施工。
这种方法可以有效减少对施工现场的干扰，并保证施工过程的安全和稳定。
三、悬臂施工技术的重要性悬臂施工技术在现场施工桥梁工程中具有重要的作用。
大跨度桥梁施工中的悬臂施工技术大跨度桥梁是现代桥梁工程中常见的一种类型，它的跨度通常较长，要求对施工技术有着较高的要求。
在大跨度桥梁的施工中，悬臂施工技术是一种常用的方法，它可以有效地提高施工效率，降低施工成本，保证桥梁工程的质量和安全。
本文将详细介绍大跨度桥梁施工中的悬臂施工技术，以及其在实际工程中的应用。
一、悬臂施工技术的原理悬臂施工技术是一种在桥梁梁体上以一定的悬挑长度施工的方法。
在桥梁梁体上架设起重设备和施工平台，通过这些设备和平台，可以对悬挑部分进行混凝土浇筑、预应力张拉、构件安装等工作，从而实现大跨度桥梁的施工。
悬臂施工技术在施工过程中采用连续、分段式工序，可以有效地减少对现场施工的影响，提高施工效率。
1. 灵活性强：悬臂施工技术可以根据桥梁梁体的实际情况进行调整，可以在桥梁不同的位置使用不同的悬挑长度，灵活性强。
2. 施工效率高：悬臂施工技术可以将施工的重要工序集中在悬挑工作面上进行，不受季节和气候等影响，可实现全天候作业，从而提高施工效率。
3. 施工安全性高：悬臂施工技术可以避免对桥梁梁体的其他部分造成影响，减少对桥梁整体结构安全的影响，提高施工安全性。
4. 适用范围广：悬臂施工技术适用于各种大跨度桥梁类型的施工，可以根据实际需要进行调整，适用范围广。
三、悬臂施工技术在实际工程中的应用1. 预应力斜拉桥：预应力斜拉桥是大跨度桥梁中常见的一种类型，悬臂施工技术可以在斜拉桥主跨、辅跨和锚段等位置进行应用，通过悬挑施工实现斜拉索的张拉和桥面铺装等工序，提高斜拉桥的施工效率。
随着大跨度桥梁施工技术的不断发展，悬臂施工技术也在不断完善和创新。
未来，随着施工设备和施工工艺的进一步发展，悬臂施工技术将更加高效和智能化，为大跨度桥梁的施工提供更加便利和安全保障。
