最新串并联电路中的电流规律

串并联电路中电流和电压的规律本文旨在探讨串并联电路中电流和电压的规律。

首先，我们需要了解串联电路和并联电路的基本概念和性质，然后分别探讨它们中的电流和电压关系。

1.串联电路串联电路是指将多个电阻或电器依次连接起来，使电流在它们之间流动的电路。

在串联电路中，电流的流向是相同的，且大小相等。

这意味着流经每个电阻或电器的电流是相同的。

假设我们有一个由三个电阻R1、R2和R3组成的串联电路，电流为I。

根据欧姆定律，我们可以得到以下关系：I=V/(R1+R2+R3)其中V是电源电压。

由于每个电阻上的电压降与电阻值成正比，我们可以得到以下关系：U1=IR1，U2=IR2，U3=IR3这意味着每个电阻上的电压降与电阻值成正比，且总电压等于各电阻电压降之和。

由于电流处处相等，所以串联电路中的电压与电阻成正比。

2.并联电路并联电路是指将多个电阻或电器并列连接起来，使它们共享一个公共节点，且每个节点上的电压相等的电路。

在并联电路中，各支路中的电流彼此独立，但大小取决于所在支路的电阻和公共节点上的电压。

假设我们有一个由三个电阻R1、R2和R3组成的并联电路，公共节点电压为V。

根据欧姆定律，我们可以得到以下关系：I1=V/R1，I2=V/R2，I3=V/R3这意味着每个电阻上的电流与该电阻的阻值成反比，且总电流等于各支路电流之和。

由于每个支路中的电流与该支路的电阻成反比，所以并联电路中的总电流等于各支路电流之和。

3.总结在串并联电路中，电流和电压的规律有着明显的不同。

串联电路中，电流处处相等，且总电压等于各元件电压降之和；并联电路中，各支路电流彼此独立，但大小取决于所在支路的电阻和公共节点上的电压，且总电流等于各支路电流之和。

在实际生活中，串并联电路的这些规律有着广泛的应用。

例如，家庭用电中的电路设计、电路板的焊接、以及各种电子设备的维修等都需要运用到这些基本规律。

通过理解这些规律，我们可以更好地理解和使用各种电器设备，对其性能进行优化和提高。

串并联电路中电流的规律实验步骤示例文章篇一：嘿，同学们！今天我要跟你们讲讲串并联电路中电流的规律实验步骤，这可有趣啦！首先，咱得把实验要用的东西准备好。

就像我们要出去玩耍得带上玩具一样，做这个实验得有电池、灯泡、电线、电流表，还有开关。

你说要是少了这些东西，那还咋做实验呀？准备好东西，咱们就开始动手啦！先做串联电路的实验。

把电池、开关、灯泡还有电流表，一个一个用电线连起来，就像串珠子一样。

这时候我就在想，电流在这个串联电路里会怎么跑呢？是不是像一群排着队的小朋友，一个接一个地往前走呀？连好之后，闭合开关，神奇的事情发生啦！灯泡亮起来啦！这时候赶紧看看电流表的示数。

哎呀，我心里那个好奇呀，电流到底是多少呢？接下来，再做并联电路的实验。

这次就不一样啦，要把两个灯泡分别和电池、开关连起来，就像两条不同的小路。

我忍不住问自己，电流在这两条小路上会一样吗？连好之后，同样闭合开关，两个灯泡都亮啦！然后赶紧瞅瞅电流表的示数，这得数和串联的时候会一样吗？做完实验我就在想，串联电路里电流就像只有一条通道的河流，不管经过哪里，流量都不变。

而并联电路呢，就好像有几条分支的大河，总水量不变，但是每条分支里的水量可能不一样。

同学们，你们说这串并联电路中电流的规律是不是很神奇呀？通过这个实验，咱们就能更清楚地了解电流的奥秘啦！我的观点是：做实验真是太棒啦，能让我们亲身体验知识的神奇，以后咱们可得多做实验，这样才能学到更多的东西！示例文章篇二：哎呀呀，今天老师带我们做了一个超有趣的实验——串并联电路中电流的规律！想知道是怎么做的吗？一上课，老师就像变魔术一样，拿出了好多实验器材，有电池盒、电池、开关、灯泡、导线，还有电流表。

我和小伙伴们眼睛都瞪得大大的，心里好奇极了，这到底要干啥呀？老师先给我们讲了串联电路。

他说串联电路就像一条长长的糖葫芦串，电流只能沿着这一条路走。

然后就开始教我们怎么做实验啦。

第一步，老师让我们把电池装进电池盒里，就像给小士兵安排好宿舍一样。

串并联电路的电流、电压和电阻的规律一、串联电路:1、串联电路中的电流处处相等。

n I I I I ⋅⋅⋅⋅===212、串联电路两端的总电压等于各部分电路两端电压之和。

n U U U U ⋅⋅⋅⋅++=213、串联电路的总电阻等于各串联电阻之和.n 21+R +R +R =R ⋅⋅⋅⋅(电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。

)串联电路的总电阻比任何一个分电阻都大（比最大的那个电阻还大)。

4、串联电阻分压串联电路中，各部分电路两端的电压与各自的电阻成正比。

）即串联（）即串联RR U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴⇒====∴⇒===串联电路（串联电阻）有分压作用，说明在串联电路中，电阻越大分得的电压越大，电阻小分得的电压小.二、并联电路:1、并联电路的干路的电流等于各支路电流之和。

n I I I I ⋅⋅⋅⋅++=212、并联电路两端的总电压与各支路两端的电压相等。

n U U U U ⋅⋅⋅⋅===213、并联电路总电阻的倒数等于各并联电阻的倒数之和.R 1=11R +21R +……+n R 1 或R=2121R R R R +电阻并联越多电路的总电阻越小，电阻并联相当于增大了导体的横截面积。

(同时并联使用的用电器越多，电路的总电流越大）并联电路的总电阻比任意一条支路的电阻都小(比最小的那个电阻还小）。

在并联电路中，若其中某一个电阻变大或变小，则总电阻也将相应的变小或变大。

4、并联电阻分流并联电路各支路中的电流与自身电阻成反比）即并联（）即并联111111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴⇒====∴⇒===并联电阻有分流作用,在电源电压稳定的条件下，增加并联电路中的支路,对原各条支路无影响。

串并联电路中的电流规律一、引言电路是电子学的基础，而串并联电路是电路中最基本的两种连接方式。

在电路中，电流是一个非常重要的参数，它决定了电路中的能量传递和元件的工作状态。

本文将详细探讨串并联电路中的电流规律，包括串联电路和并联电路中的电流计算方法、电流分布规律以及对电路中元件的影响。

二、串联电路中的电流规律2.1 串联电路的定义串联电路是指将多个电子元件按照顺序连接起来，电流只能在元件之间的串联路径中流动。

在串联电路中，电流通过每个元件时的大小相等。

2.2 串联电路中的电流计算方法在串联电路中，电流只能在元件之间的串联路径中流动，因此串联电路中的电流是相等的。

根据基尔霍夫电流定律，串联电路中的电流可以通过以下公式计算：[ I_{} = I_1 = I_2 = = I_n ]其中，(I_{})表示串联电路中的总电流，(I_1)、(I_2)、()、(I_n)表示串联电路中各个元件上的电流。

2.3 串联电路中的电流分布规律在串联电路中，电流按照串联路径分布，从电源的正极流向负极，依次通过每个元件。

由于串联电路中的电流是相等的，因此每个元件上的电流也相等。

电流的分布规律可以通过以下示意图表示：+--- R1 --- R2 --- R3 --- R4 ---+| |+------------------------------+在上述示意图中，R1、R2、R3、R4表示串联电路中的电阻元件，“+”表示电源的正极，“-”表示电源的负极。

从示意图可以看出，电流从电源的正极进入电路，依次通过R1、R2、R3、R4，最后回到电源的负极。

2.4 串联电路中电流的影响因素在串联电路中，电阻是影响电流的重要因素。

根据欧姆定律，电流与电阻成反比，电阻越大，电流越小。

因此，在串联电路中，电阻的大小会影响电路中的总电流以及各个元件上的电流分布。

三、并联电路中的电流规律3.1 并联电路的定义并联电路是指将多个电子元件按照并联方式连接起来，电流可以在不同的元件之间分流。

探究串并联电路中电流的规律以探究串并联电路中电流的规律为标题，我们来探讨一下串联电路和并联电路中电流的规律。

我们来看串联电路。

串联电路是将电器元件依次连接在一条路径上，电流沿着同一条路径流动。

在串联电路中，电流的大小是相同的，因为电流只有一条路径可走。

假设我们有一个串联电路，其中有三个电阻分别为R1、R2和R3。

根据欧姆定律，电流I在串联电路中的规律是：总电流等于各个电阻上的电压之和除以总电阻。

即I = (U1 + U2 + U3)/R，其中U1、U2和U3分别为通过R1、R2和R3的电压。

由于串联电路中电流的大小是相同的，所以我们可以得出一个结论：串联电路中电阻越大，电流越小；串联电路中电阻越小，电流越大。

接下来，我们来看并联电路。

并联电路是将电器元件同时连接在不同的路径上，电流分流通过不同的路径。

在并联电路中，电流的大小是根据电阻的不同而不同的。

假设我们有一个并联电路，其中有三个电阻分别为R1、R2和R3。

根据欧姆定律，电流I在并联电路中的规律是：总电流等于各个电阻上的电压之和除以各个电阻的电阻值的倒数之和。

即I = U/(1/R1 + 1/R2 + 1/R3)，其中U为总电压。

由于并联电路中电流的大小是根据电阻的不同而不同的，所以我们可以得出一个结论：并联电路中电阻越大，电流越小；并联电路中电阻越小，电流越大。

通过以上的分析，我们可以总结出串联电路和并联电路中电流的规律：串联电路中电阻越大，电流越小；并联电路中电阻越大，电流越大。

这是因为串联电路中电流只有一条路径可走，而并联电路中电流分流通过不同的路径。

值得注意的是，在实际应用中，我们常常会遇到串并联电路的混合电路。

混合电路是由串联电路和并联电路组成的复杂电路。

在分析混合电路时，我们可以将其分解成串联电路和并联电路的组合，然后根据串并联电路中电流的规律进行求解。

串并联电路中电流的规律是非常重要的基础知识。

了解电流在串并联电路中的规律，可以帮助我们更好地理解和分析电路的工作原理，从而更好地应用于实际生活和工作中。

串并联电路中的电流规律
摘要：
1.串并联电路的概念
2.串并联电路中电流的规律
3.串并联电路中电流的实际应用
4.串并联电路中电流的测量与安全
正文：
一、串并联电路的概念
串并联电路是电路的两种基本连接方式。

在串联电路中，各用电器或电阻元件按照一定的顺序依次连接在一起，形成一个闭合的电路；而在并联电路中，各用电器或电阻元件并列连接在一起，形成一个闭合的电路。

二、串并联电路中电流的规律
1.串联电路中电流的规律：在串联电路中，电流处处相等。

即在电路的各个部分，电流的大小都相同。

2.并联电路中电流的规律：在并联电路中，干路上的电流等于各支路中的电流之和。

即在电路的各个支路，电流的大小相等，但干路上的电流等于各支路电流之和。

三、串并联电路中电流的实际应用
1.在串联电路中，如果其中一个用电器损坏或断开，整个电路将变成断路，所有用电器都将停止工作。

因此，在串联电路中，各用电器之间相互影响，需要保证每个用电器的正常工作，才能确保整个电路的正常运行。

2.在并联电路中，如果其中一个用电器损坏或断开，其他用电器仍然可以正常工作。

因此，在并联电路中，各用电器之间互不影响，可以独立工作。

四、串并联电路中电流的测量与安全
1.测量电流：在电路中，我们可以使用电流表来测量电流的大小。

使用电流表时，需要将电流表与被测用电器串联，并且被测电流不要超过电流表的量程。

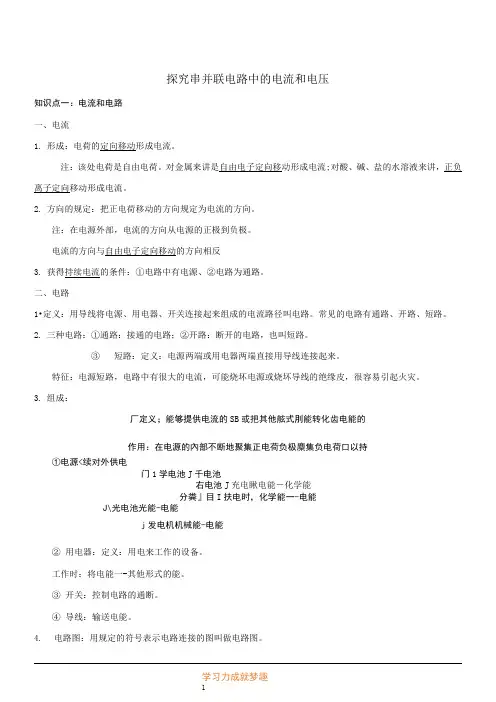

探究串并联电路中的电流和电压知识点一：电流和电路一、电流1.形成：电荷的定向移动形成电流。

注：该处电荷是自由电荷。

对金属来讲是自由电子定向移动形成电流;对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。

2.方向的规定：把正电荷移动的方向规定为电流的方向。

注：在电源外部，电流的方向从电源的正极到负极。

电流的方向与自由电子定向移动的方向相反3.获得持续电流的条件：①电路中有电源、②电路为通路。

二、电路1•定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。

常见的电路有通路、开路、短路。

2.三种电路：①通路：接通的电路；②开路：断开的电路，也叫短路。

③短路：定义：电源两端或用电器两端直接用导线连接起来。

特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。

3.组成：厂定义；能够提供电流的SB或把其他舷式刖能转化齿电能的作用：在电源的內部不断地聚集正电荷负极麋集负电荷口以持①电源<续对外供电门1学电池J千电池右电池J充电瞅电能―化学能分粪』目I扶电时，化学能一-电能J\光电池光能-电能j发电机机械能-电能②用电器：定义：用电来工作的设备。

工作时：将电能一-其他形式的能。

③开关：控制电路的通断。

④导线：输送电能。

4.电路图：用规定的符号表示电路连接的图叫做电路图。

物理教研组XX学习成就梦想知识点二：串联和并联1.连接方式:2.识别电路串、并联的常用方法（选择合适的方法熟练掌握）⑴电流分析法：在识别电路时，电流：电源正极一各用电器一电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。

⑵断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

⑶节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点,从而找出各用电器的共同点。

初三串并联电路中电流的规律在电路的世界里，串并联电路就像一场精彩绝伦的表演。

想象一下，串联电路就像一串珍珠，每颗珍珠都紧紧相连，电流像一条小鱼，在这串珠子之间悠游。

嘿，电流在这里可不能打瞌睡，它必须乖乖地通过每一个电器，这样才能让整个电路正常工作。

就像班里那个负责点名的同学，谁都不能漏掉。

要是某个电器坏了，整个电路就像失去灵魂一样，电流没法继续前行，真是让人着急。

不过，串联电路的缺点也很明显，电器一坏，大家都得跟着遭殃，这就是典型的“一个都不能少”啊。

再说说并联电路，感觉就像是一场热闹的聚会。

每个电器都像是一个个自由的小伙伴，电流可以选择绕道而行。

你看，电流可以同时给多个电器供电，真是热闹非凡。

这就像朋友们一起出去玩，大家可以各自做各自喜欢的事情，不受其他人影响。

即使有一个电器坏掉，其他的电器照样能欢快地工作，真是稳得一批。

想象一下，电流就像一个小孩子，玩得不亦乐乎，根本不想被束缚。

我们来聊聊电流的规律。

电流在串联电路中的表现就像是“众志成城”，总是一样的。

无论电器有多少，电流都在保持同一个强度，这让人觉得特有安全感，仿佛在看一场气势磅礴的团队比赛。

大家团结一心，电流在流动的同时，也传递着一种温暖的力量。

可是，电压的分配就像是“家里有个大妈”，大家都得分着用。

电压总是被电器们各自拿走一部分，谁的用得多，谁就得更耗电，这也让人明白，生活中总是要有平衡。

而在并联电路中，电流的表现则是另一个样子。

每个电器都像个自由的灵魂，电流的强度可以各自不同，真是“各自为政”。

电流在这里就像一条任性的小河，想流哪儿就流哪儿。

你能想象一群人各自散开，或聚或散，个性各异，恣意生活，电流在这里也能显得活泼又自由。

电压就像是“天上掉下来的大饼”，大家都有份，甚至可以自由享用，分配得可谓是公平公正。

电流的这些规律也反映了生活中的很多道理。

就像团队合作与个人能力的平衡。

有时候我们需要团结一致，互相支持，正如串联电路那样。

然而，有时候我们也需要保持个性，像并联电路那样，各自发光发热。

串并联电路中电流的规律xx年xx月xx日CATALOGUE 目录•电路的基本知识•串并联电路的基本概念•串并联电路中电流的规律•实验与验证•串并联电路的应用•总结与展望01电路的基本知识电路的组成电源导线Array连接各电路元件，形成电流通路。

提供电能，驱动电路工作。

电阻开关表示导体对电流的阻碍作用。

控制电路的通断。

串联各元件首尾相连，电流路径单一。

并联各元件并列连接，电流路径多条。

电路的连接方式电路的基本物理量单位时间内流过导体的电荷量。

电流电势差，推动电流流动的动力。

电压阻碍电流流动的因素。

电阻单位时间内消耗的电能。

电功率02串并联电路的基本概念1 2 3串联电路是指电流在电路中沿一个方向依次流经各个电气元件的电路。

定义电流在串联电路中只有一条路径，各电气元件之间相互影响，串联电路中各元件的电压之和等于总电压。

特点在家庭电路中，灯泡、开关、插座等电器设备通常采用串联方式连接。

应用03应用在家庭电路中，照明灯、空调等电器设备通常采用并联方式连接。

01定义并联电路是指电流在电路中分为若干分支，各分支上的电气元件之间并联连接的电路。

02特点电流在并联电路中有多条路径，各电气元件之间互不影响，并联电路中各支路两端的电压相等。

串并联电路的特点•串联电路的特点•电流只有一条路径，各电气元件之间相互影响。

•串联电路的总电压等于各元件电压之和。

•串联电路的电阻等于各元件电阻之和。

•并联电路的特点•电流有多条路径，各电气元件之间互不影响。

•并联电路的总电流等于各支路电流之和。

•并联电路的总电阻倒数等于各支路电阻倒数之和。

03串并联电路中电流的规律在同一个串联电路中，各处的电流是相等的。

串联电路中电流的规律电流相等串联电路中的电流方向是相同的，都是从电源正极流向负极。

电流方向一致当串联电路中的某处发生断路时，整个电路的电流都会变为零。

电路断路影响并联电路中电流的规律电流独立在并联电路中，每个支路的电流是独立的，互不影响。

串并联电流规律引言在电路中，电流是一种非常重要的物理量，它描述了电荷在导体中的流动情况。

在实际应用中，我们经常会遇到串联和并联的电路。

本文将详细介绍串并联电路中的电流规律。

串联电路串联电路是指将多个元件按照顺序连接起来，形成一个回路。

在串联电路中，电流只有一条路径可以流动。

串联电阻假设我们有两个串联的电阻R1和R2，连接到一个直流电源上。

根据欧姆定律，我们可以得出以下公式：总电阻R = R1 + R2根据基尔霍夫定律，我们可以得出以下公式：总电压V = V1 + V2根据欧姆定律和基尔霍夫定律，我们可以得出以下公式：I = V / R = (V1 + V2) / (R1 + R2)从上述公式可以看出，在串联电路中，总电阻等于各个元件的阻值之和，而总电压等于各个元件上的电压之和。

因此，在串联电路中，各个元件所受到的电流相等。

串联其他元件除了电阻之外，串联电路中还可以包含其他元件，如电容和电感。

对于串联电容，总电容可以通过以下公式计算：1 / C = 1 / C1 + 1 / C2对于串联电感，总电感可以通过以下公式计算：L = L1 + L2在串联电路中，各个元件所受到的电流仍然相等。

并联电路并联电路是指将多个元件同时连接到一个节点上，形成一个回路。

在并联电路中，各个元件之间是并行关系。

并联电阻假设我们有两个并联的电阻R1和R2，连接到一个直流电源上。

根据欧姆定律，我们可以得出以下公式：总电流I = I1 + I2根据基尔霍夫定律，我们可以得出以下公式：总电压V = V1 = V2根据欧姆定律和基尔霍夫定律，我们可以得出以下公式：I = V / R = (V1 / R1) + (V2 / R2)从上述公式可以看出，在并联电路中，总电流等于各个元件所受到的电流之和。

而总电压等于各个元件上的电压相等。

因此，在并联电路中，各个元件所受到的电压相等。

并联其他元件对于并联电容，总电容可以通过以下公式计算：C = C1 + C2对于并联电感，总电感可以通过以下公式计算：1 / L = 1 / L1 + 1 / L2在并联电路中，各个元件所受到的电压仍然相等。

串并联中电流的规律以串并联中电流的规律为标题，我们来探讨一下这个话题。

在电路中，串联和并联是两种常见的连接方式。

根据这两种连接方式，电流的规律也有所不同。

我们来看看串联电路中电流的规律。

串联电路是指电流依次通过连接在一起的电器元件流动。

在串联电路中，电流的强度相同，即通过串联电路的每个元件的电流大小相等。

这是因为在串联电路中，电流只有一条路径可走，所以无论经过多少个元件，电流的强度始终保持不变。

举个例子，假设有一个串联电路，其中有三个电阻连接在一起，电流从正极流入第一个电阻，然后从第一个电阻流入第二个电阻，最后再从第二个电阻流入第三个电阻，最终回到负极。

在这个过程中，通过每个电阻的电流大小都是相同的。

接下来，我们来看看并联电路中电流的规律。

并联电路是指电流分流通过不同的电器元件。

在并联电路中，电流的强度不同，即通过并联电路的每个元件的电流大小不相等。

这是因为在并联电路中，电流有多条路径可走，所以电流会按照不同的路径分流。

同样以前面的例子为例，假设有一个并联电路，其中有三个电阻并联连接在一起，正极和负极之间形成了三个平行的路径。

在这个过程中，通过每个电阻的电流大小是不相同的。

通过上述的例子，我们可以总结出串并联中电流的规律。

在串联电路中，电流的强度相同；而在并联电路中，电流的强度不同。

这是由于电流在串联电路中只有一条路径可走，而在并联电路中有多条路径可走的原因。

需要注意的是，串并联中电流的规律只是一种普遍情况，并不意味着所有电路都符合这个规律。

在特殊情况下，电路中可能存在其他因素影响电流的流动，使得电流不符合串并联中的规律。

因此，在实际应用中，我们需要根据具体电路的特点来分析电流的规律。

总结起来，串并联中电流的规律是串联电路中电流的强度相同，而并联电路中电流的强度不同。

这是由于电流在串联电路中只有一条路径可走，而在并联电路中有多条路径可走的原因。

在实际应用中，我们需要根据具体电路的特点来分析电流的规律，以确保电路的正常运行。
