2014年度北京市能源管理师试点统一考试 《热能工程学基础与节能技术》试卷（A ）注 意 事 项1. 请首先按要求在试卷的标封处填写您的姓名、性别、准考证号和所在单位名称。
2. 请仔细阅读各种题目的答题要求，在规定的位置填写您的答案。
3. 不要在试卷上乱写乱画，不要在标封区填写无关内容。
一、单选题（共30 题。
每题有且只有一个正确答案，请选择正确的答案，将相应的字母填入题内的括号中。
每题1分。
满分30分）：1、热力系统的开口系统是：（ ）； A.热力系统与外界只有物质交换的系统 B.热力系统与外界只有能量交换的系统C.热力系统与外界既有物质交换也有能量交换的系统2、对于卡诺正向循环来说，冷、热源温差越大，其热效率越（ ）； A.小 B.大 C.或大或小，视冷、热源温度而定3、在换热器设计中，在相同的进、出口温度条件下，平均温差在（ ）中 最大；A.逆流B.顺流C.错流； 4、工程中常用的K 型标准热电偶属于（ ）；A.铂铑-铂型B.镍铬-镍硅型C.铜-铜镍型5、空气系数α对燃烧设备的运行经济性有很大影响，α值偏高会导致（ ）； A.排烟量增加，排烟热损失增大 B.不完全燃烧热损失增加C.对不完全燃烧热损失和排烟热损失没有影响6、冰蓄冷是应用最为广泛的蓄冷方式之一，根据蓄冷原理，它属于（ ）； A.显热蓄冷 B.潜热蓄冷 C.混合蓄冷7、采用焚烧方式处理垃圾时，一般认为垃圾低位热值大于（ ）时燃烧效果较好； A.3000 kJ/kg B.4000 kJ/kg C.5000 kJ/kg ； 8、煤的成分中，（ ）煤粉着火越容易；A.挥发分越高B.水分越高C.固定碳越高 9、工业上气态燃料的主要燃烧方式为（ ）；A.扩散式燃烧B.预混式燃烧C.部分预混式燃烧 10、管内层流流动的沿程阻力损失大小与速度的（ ）；A.一次方成反比B.一次方成正比C.二次方成正比 11、湿空气加热后，其发生变化的参数为（ ）；A.含湿量B.相对湿度C.露点温度12、电站锅炉水的定压加热汽化过程水在定压条件下加热变成过热蒸汽需经历5个阶 段，其温度均等于该压力下饱和温度的三个阶段为（ ）； A.未饱和水、饱和水、湿蒸汽、过热蒸汽 B.饱和水、湿蒸汽、饱和蒸汽 C.湿蒸汽、饱和蒸汽、过热蒸汽13、不需要冷热物体直接接触就能进行热量传递的换热方式为（ ）； A.导热 B.对流 C.辐射 14、工程燃烧计算中，煤的成分采用（ ）；A.收到基成分B.空气干燥基成分C.干燥基成分 15、目前工业上重油雾化燃烧器，雾化后的油滴直径一般为（ ）； A.几微米到几十微米B.几十微米到几百微米C.几百微米到几毫米16、下列煤种中，挥发分低，不易着火的煤种为（ ）； A.褐煤 B.烟煤 C.无烟煤17、绝热材料按照化学组成分为无机绝热材料和有机绝热材料两大类，热力设备及管道 绝热材料多选用（ ），此类绝热材料具有不易腐烂、不燃烧、耐高温等特点； A.有机绝热材料 B.无机绝热材料C.无机绝热材料、有机绝热材料均可 准考证号 姓名 性别 单位密 封 线18、降低排烟温度可提高锅炉热效率，一般而言对于300 MW级及以上等级的电站锅炉，排烟温度每降低10 ℃，锅炉效率可提高（）；A.0.5%～0.6%B.1%～2%C.2%～4%19、如某压力计满量程为2000Pa，精度等级为0.2，则此压力计可能产生的最大误差为（）；A.±4PaB.4PaC.-4Pa20、分层燃烧技术主要应用于燃煤工业锅炉，是针对（）存在缺陷而发明的一项改进燃烧节能技术；A.链条炉排B.往复炉排C.振动炉排21、对于30～60 ℃低温余热资源回收利用，（）是目前比较有效的方法；A.余热锅炉B.热泵技术C.余热发电22、在热工过程中，实现热能和机械能相互转换的媒介物质称为（）；A.工质B.热源C.冷源；23、对于液体而言，其粘度（）；A.随温度升高而增加B.随温度升高而降低C.随温度升高而不变；24、煤的工业分析包括（）等项目的分析；A.水分、灰分、挥发分、硫含量B.水分、灰分、挥发分、固定碳C.水分、灰分、挥发分、发热量D.C、H、O、S、N等元素；25、为强化换热，在换热器流道中加入插入物增加扰动和增加流速，这种强化换热方式为（）；A.扩展传热面B.改变流动状态C.改变流动物性26、绝热材料一般要求质轻、疏松、多孔、绝热、吸声、消声等，其导热系数越小越好。
模拟试题一一．判断（20分）1.准静态过程一定是由一系列平衡状态组成的；但准静态过程不一定是可逆过程√2.气体吸热的过程一定是升温的过程×3.绝热节流过程中，介质的焓一直保持不变；×4.含湿量越大，表示空气越潮湿，同时水蒸气分压力越大。
×5.相同大小的物质系统，在加热或冷却的过程中，热扩散系数（导温系数）越大的物质，其内部温度趋于一致的能力越大。
×Pr ）,热边界层相对于速度边界层就很厚×6.当普朗特数非常小时（17.灰体的吸收对波长无选择性。
√8.辐射换热的热阻形式包括仅与表面间几何因素有关的空间热阻和仅与表面辐射及吸收特性有关的表面热阻两大类。
√9.理想流体, 就是绝对不可压缩和完全没有黏性的流体。
√10.流体内任何一点的物理量不随时间和空间变化的流动称为稳定流动×11.建筑物围护结构传热通常为稳态传热。
×12.供暖管道敷设于地沟内或不采暖空间内的管道应做保温措施。
√13.与热水供暖系统比较，采用蒸气供暖系统，对于相同的热负荷，所需散热器片数较多；×14.通常机械循环动力要比自然循环压力大的多，因此机械循环采暖系统任何情况下均不需要考虑自然循环的影响。
×15.分户热计量采暖用户，计算其分户热负荷时，需要考虑户间传热。
√16.测压管水头由流速水头和静压头组成√17. 热水供热系统和热用户采用直接连接，只要热用户不会产生汽化，就一定不会产生倒空现象。
×18. 如果热用户停暖时底层散热器不会超压，则供暖时底层散热器一定不会超压。
19. 室外供热管网的设计坡度要求，汽水逆向流动，I 不小于0.005；√20. 无论对于开式系统还是闭式，热网补给水泵流量均一样。
×二．单项选择（20分）1. 关于未饱和湿空气的露点温度td ，干球温度t ，湿球温度tw ，下列正确的A(A)d w t t t >> (B) w d t t t >> (C) d w t t t == ( D) d w t t t =>2. 某理想气体经历了一个可逆工程，过程内能变化为零，则该过程焓变为CA.大于零B.小于零C.等于零D.不能确定3. 某致冷机在热源1T =300K 及冷源2T =250K 之间工作，其制冷量为1000KJ ，消耗功为250kJ,此致冷机是 。
2014年暖通工程师专业基础考题试卷及答案一、单项选择题（共60题，每题2分，每题的备选项中，只有1个最符合题意）1. 如果由工质和环境组成的系统，只在系统内发生热量和质量交换关系，而与外界没有任何其他关系或影响，该系统称为（）。
A. 孤立系统B. 开口系统C. 刚体系统D. 闭口系统【答案】 A【解析】A项，孤立系统是指与外界既无能量交换又无物质（质量）交换的系统；B项，开口系统是指与外界有物质（质量）交换的系统；C项，刚体系统是由两个或两个以上刚体通过铰链等约束互相联系在一起而构成的力学系统，与本题无关，属于力学的范畴；D项，闭口系统是指与外界无物质（质量）交换的系统。
2. 压力的常用国际单位表达中不正确的是（）。
A. N/m2B. kPaC. MPaD. bar【答案】 D【解析】ABC三项，压力的定义是垂直作用于流体或固体界面单位面积上的力，即N/m2，压力的基本国际单位是Pa，1kPa＝103Pa，1MPa＝106Pa。
D项，bar是工程中经常用到的压力单位，但不是国际单位。
3. 由热力学第一定律，开口系统能量方程为δq＝dh＋δw，闭口系统能量方程为δq＝du＋δw，经过循环后，可得出相同结果形式，正确的解释是（）。
A. 两系统热力过程相同B. 同样热量下可以作出相同数量的功C. 结果形式相同但内涵不同D. 除去q和w，其余参数含义相同【答案】 C【解析】开口系统能量方程式为：δq＝dh＋δw。
式中，δw为技术功；dh为焓值，dh＝d（u＋pv）。
而闭口系统能量方程式为：δq＝du＋δw。
式中，δw为膨胀功；du为热力学能。
由于焓h 和热力学能u均为状态参数，只与初末参数有关，因此经过循环后，dh＝0，du＝0，则两式得出了相同的结果，但两者内涵不同，热力过程也不同。
4. 实际气体分子间有作用力且分子有体积，因此同一气体，在同样温度和体积下，若压力不太高，分别采用理想气体状态方程式计算得到的压力P理和实际气体状态方程式计算得到的压力P实之间关系为（）。

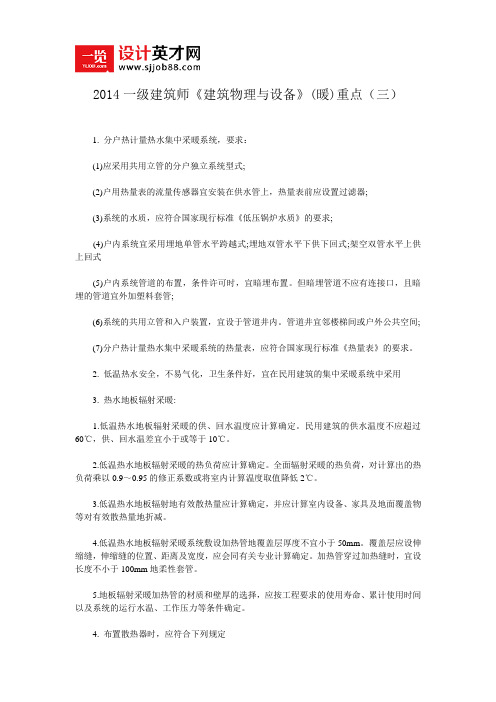

2014一级建筑师《建筑物理与设备》(暖)重点（三）1. 分户热计量热水集中采暖系统，要求：(1)应采用共用立管的分户独立系统型式;(2)户用热量表的流量传感器宜安装在供水管上，热量表前应设置过滤器;(3)系统的水质，应符合国家现行标准《低压锅炉水质》的要求;(4)户内系统宜采用埋地单管水平跨越式;埋地双管水平下供下回式;架空双管水平上供上回式(5)户内系统管道的布置，条件许可时，宜暗埋布置。
但暗埋管道不应有连接口，且暗埋的管道宜外加塑料套管;(6)系统的共用立管和入户装置，宜设于管道井内。
管道井宜邻楼梯间或户外公共空间;(7)分户热计量热水集中采暖系统的热量表，应符合国家现行标准《热量表》的要求。
2. 低温热水安全，不易气化，卫生条件好，宜在民用建筑的集中采暖系统中采用3. 热水地板辐射采暖:1.低温热水地板辐射采暖的供、回水温度应计算确定。
民用建筑的供水温度不应超过60℃，供、回水温差宜小于或等于10℃。
2.低温热水地板辐射采暖的热负荷应计算确定。
全面辐射采暖的热负荷，对计算出的热负荷乘以0.9～0.95的修正系数或将室内计算温度取值降低2℃。
3.低温热水地板辐射地有效散热量应计算确定，并应计算室内设备、家具及地面覆盖物等对有效散热量地折减。
4.低温热水地板辐射采暖系统敷设加热管地覆盖层厚度不宜小于50mm。
覆盖层应设伸缩缝，伸缩缝的位置、距离及宽度，应会同有关专业计算确定。
加热管穿过加热缝时，宜设长度不小于100mm地柔性套管。
5.地板辐射采暖加热管的材质和壁厚的选择，应按工程要求的使用寿命、累计使用时间以及系统的运行水温、工作压力等条件确定。
4. 布置散热器时，应符合下列规定(1) 散热器宜安装在外墙窗台下，当安装或布置管道有困难时，也可靠内墙安装;(2)两道外门之间的门斗内，不应设置散热器;(3) 楼梯间的散热器，宜分配在底层或按一定比例分配在下部各层。
(4) 幼儿园的散热器必须暗装或加防护罩。

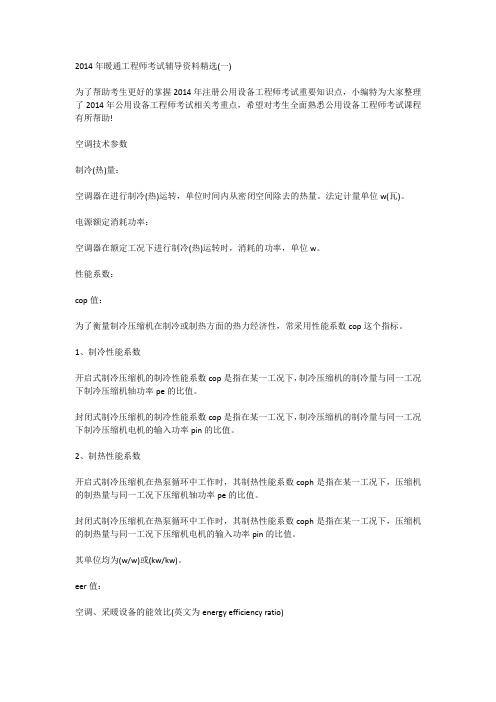

2014年暖通工程师考试辅导资料精选(一)为了帮助考生更好的掌握2014年注册公用设备工程师考试重要知识点，小编特为大家整理了2014年公用设备工程师考试相关考重点，希望对考生全面熟悉公用设备工程师考试课程有所帮助!空调技术参数制冷(热)量：空调器在进行制冷(热)运转，单位时间内从密闭空间除去的热量。
法定计量单位w(瓦)。
电源额定消耗功率：空调器在额定工况下进行制冷(热)运转时，消耗的功率，单位w。
性能系数：cop值：为了衡量制冷压缩机在制冷或制热方面的热力经济性，常采用性能系数cop这个指标。
1、制冷性能系数开启式制冷压缩机的制冷性能系数cop是指在某一工况下，制冷压缩机的制冷量与同一工况下制冷压缩机轴功率pe的比值。
封闭式制冷压缩机的制冷性能系数cop是指在某一工况下，制冷压缩机的制冷量与同一工况下制冷压缩机电机的输入功率pin的比值。
2、制热性能系数开启式制冷压缩机在热泵循环中工作时，其制热性能系数coph是指在某一工况下，压缩机的制热量与同一工况下压缩机轴功率pe的比值。
封闭式制冷压缩机在热泵循环中工作时，其制热性能系数coph是指在某一工况下，压缩机的制热量与同一工况下压缩机电机的输入功率pin的比值。
其单位均为(w/w)或(kw/kw)。
eer值：空调、采暖设备的能效比(英文为energy efficiency ratio)在额定(名义)工况下，空调、采暖设备提供的冷量或热量与设备本身所消耗的能量之比。
噪音：空调器运转时产生的杂音，主要由内部的蒸发机和外部的冷凝机产生。
怎样选定合理的房间温度合理的房间温度就是使人既感到舒适，又有利于健康，并且比较省电的一个温度。
可见在使用空调器时选定一个合理的房间温度是很重要的。
首先要使人感觉舒适。
人的舒适感取决于人体的热平衡，影响热平衡的因素很多，如环境温度、相对湿度、人体附近的空气流速、物体表面温度、个人的生活习惯、活动强度、衣着情况、人的年龄、健康状况等等。
供热工程复习知识点汇总绪论1、供暖系统的组成：热媒制备（热源）、热媒输送（供热管网）和热媒利用（散热设备）三个主要部分组成。
2、供暖系统按相互位置关系分为：局部供暖系统和集中式供暖系统按供暖系统散热给室内的方式不同分为：对流供暖和辐射供暖3、集中供热系统由三大部分组成：热源、热网和热用户1、供暖系统的热负荷：在某一室外温度ｔw下，为了达到要求的室内温度ｔn，供暖系统在单位时间内向建筑物供给的热量。
2、供暖系统的设计热负荷：是指在设计室外温度ｔw′下，为了达到要求的室内温度ｔn′，供暖系统在单位时间内向建筑物供给的热量Q′。
3、基本耗热量：是指在设计条件下，通过房间各部分围护结构（门、窗、墙、地板、屋顶等）从室内传到室外的稳定传热量的总和。
4、附加修正耗热量包括：风力附加、高度附加和朝向修正等耗热量。
5、稳态形式的计算：q′=KF(ｔn-ｔw′)ɑ书P116、室内温度的确定：不同的围护结构选择不同的温度。
民用建筑的主要房间是16~24℃（通常是18℃）工业建筑的工作地点宜采用：轻工业18~21℃，中作业16~18℃，重作业14~16℃，过重作业12~14℃当层高超过4m 的建筑物或房间（1、在计算地面的耗热量时，应采用工作地点的温度ｔg 2、计算屋顶和天窗耗热量时，应采用屋顶下的温度ｔd 3、计算门、窗和墙的耗热量时，应采用室内平均温度ｔp,j ｔp,j=(ｔg +ｔd)/2 ）7、室外计算温度的方法：热惰性法和不保证天数法室外计算温度的确定通常按照连续采暖确定，若不按照连续采暖时定，则应重新确定。
8、不保证天数发的原则：认为允许有几天时间可以低于规定的供暖室外计算温度值，亦即容许这几天室内温度可能稍低于室内计算温度ｔn值。
9、维护结构温差修正系数ɑ值得大小取决于：非供暖房间或空间的保温性能和透气状况10、当两个相邻的房间的温差≥5℃时，应计算通过隔墙或楼板的传热量11、围护结构内表面换热：自然对流和辐射对流围护结构外表面换热：强迫对流和辐射对流主要是强迫对流换热12、空气间层传热，当间层达到一定厚度后，热阻的大小几乎不随厚度增加而变化，传热系数不会再减小。
供热专业基础与实务判断题1、流体的压缩性是指流体体积缩、密度增大的性质。
2、比摩阻是指每米管长的压力损失。
3、饱和空气的相对湿度为100%。
4、绝热节流过程是可逆的等焓过程。
5、饱和蒸汽的温度和压力之间存在单性值关系。
6、稳态温度场是时间和空间的函数。
7、黑体的辐射力与其温度的四次方成正比。
8、换热量相同的情况下，同一换热器的传热温差越大，所需传热面积越小。
9、雷诺数反映了流体速度对换热的影响。
10、民用建筑集中供暖系统宜采用蒸汽作为热媒、、11、铸铁散热器比钢制散热器耐腐蚀。
12、热水管道的阻力数随流量的增大而减小。
13、热水网路的主干线是指网路中平均比摩阻最大的一条管线。
14、散热器的组装片数是根据房间热负荷确定的，与其安装型式等无关。
15、垂直式热水采暖系统易产生垂直失调，所以多层建筑应采用水平式系统。
16、外墙、屋顶的温差修正系数为1.0.17、高压蒸汽供暖系统与低压蒸汽供暖系统相比，凝结水温度高，容易产生二次蒸汽。
18、相对增大用户系统的压降有利于提高热水供热系统的水力稳定性。
19、人员短期停留区的低温热水地面辐射供暖系统对地表面平均温度不设最高限值。
20、在算房间采暖设计热负荷时，阳台门不计入外门附加。
21、计算低温热水地板辐射供暖系统设计热负荷时，所有维护结构的耗热量都要计算。
22、热水管路水压图的纵坐标为管路中个点的静压力。
23、热水热力网供水管道任何一点的压力不应高于供热介质的气化压力，以免发生气化。
24、热力网管道地下敷设时宜布置于土质松软地区。
25、采暖室外计算温度，应采用累年平均不保证5天的日平均温度。
二、单项选择题1 、测压管水头是指A 、压强水头P/γB 、位置水头Z和动能水头v2/2g之和C 、压强水头P/γ和位置水头Z之和D 、压强水头P/γ和动能水头v2/2g之和2 、湿空气的含湿量越大，则水蒸气分压力A 、越小B 、越大C 、不变D 、不能确定3 、关于可逆过程的说法，下列哪个是错误的A 、可逆过程没有势差或势差无限小B 、可逆过程没有耗散效应C 、可逆过程必然是准静态过程D 、准静态过程必然是可逆过程4 、关于热边界层的说法，下列哪个是错误的A 、流体与壁面间存在传热温差，就会产生热边界层B 、热边界层的温度梯度大于主流区的温度梯度C 、热边界层的厚度与流动边界层的厚度一定相等D 、热边界层的厚度与流动边界层的厚度不一定相等)5 、判断流体流态的准则数为A 、努塞尔数（或称努谢尔特数）Nu B、普拉特数PrC 、雷诺数Re D、格拉晓夫数Gr6 、下列哪种情况属于自然对流换热A 、热力管道中蒸汽与管壁间的换热B 、外墙内表面与室内空气间的换热C 、换热器中流体与管壁间的换热D 、散热器内热水与金属壁间的换热7 、关于热导率（或称导热系数），下列哪个说法是错误的A 、热导率是材料的热物性参数B 、热导率与温度无关C 、多孔材料的热导率受材料含水率的影响较大D 、保温材料的热导率受材料密度大小的影响8 、物体每单位表面积在单位时间内向半球空间所发射的全波长能量称为A 、辐射力B 、辐射强度C 、发射率D 、辐射系数9 、选择散热器时，下列哪个规定是错误的？A 、民用建筑宜采用外形美观、易于清扫的散热器B 、蒸汽采暖系统不应采用钢制柱型、板型和扁管等散热器C 、采用钢制散热器和闭式系统时，不必考虑对水质的要求D 、具有腐蚀性气体的工业建筑，应采用耐腐蚀的散热器)10、下列哪种场所的散热器必须暗装或加防护罩A 、托儿所或幼儿园B 、学校C 、商场D 、宾馆11、房间的地面与天棚间的换热是A 、对流换热B 、辐射换热C 、对流换热和辐射换热D 、不存在换热12、垂直双管式热水采暖系统重力循环作用压力与下列哪个因素无关A 、系统供回水温差B 、散热器与热源间的垂直距离C 、散热器的热负荷D 、系统供回水密度差13、高压蒸汽供暖系统的供气压力为A、＞0.03MPaB、＞0.O7MpaC、＞0.IMPaD、＞0.3MPa14、城市热力网主干线的比摩阻如果选用较大，则A 、热媒流速低，管径大，初投资大，运行电耗小B 、热媒流速高，管径小，初投资小，运行电耗大C 、热媒流速低，管径大，初投资和运行电耗小D 、热媒流速高，管径小，初投资和运行电耗大15、已知热水网路某管段的压力损失为2O000Pa ，管段的总长为10m，局部损失与沿程损失的估算比值为0.6 。
则该管段的平均比摩阻为A、125Pa/mB、200Pa/mC、120Pa/InD、133Pa/m16、等温降法水力计算的特点是A 、系统中每根立管的温度降大多数相等B 、系统中每根立管的温度降和流量均相等C 、系统中每根立管的温度降均相等D 、系统中每个散热器的温度降均相等17、楼高20m的建筑物室内低温热水采暖系统采用膨胀水箱定压，膨胀水箱的膨胀管连接在循环水泵吸入口处，膨胀水箱的水位与循环水泵中心线的垂直距离为23m ，则系统静水压曲线的高度是A、0mB、43mC、23mD、3m18、低温热水地板辐射采暖系统中，防潮层应敷设于A 、与土壤相邻的底层房间的地板构造层内保温层下B 、每个房间的地板构造层内C 、厨房的地板构造层内D 、卫生间的地板构造层内19、低温热水地板辐射采暖系统的供水温度不应大于A、35℃B、45℃C、50℃D、60℃20、己知热水供热管网与热用户采用无混合装置的直接连接，热力网供回水温度为110/70℃，热用户供暖系统采用上供下回式，热用户中最高建筑物顶部距供热管网循环水泵的垂直距离为27米，用户系统回水管出口处压力不应低于下面哪个值A、27mH20B、30mH20C、3lmH20D、35mH2021、热水网路某管段的比摩阻为50Pa/m，管段长度为100m ，局部阻力当量长度为2m ，则该管段的总压力损失为A、100 PaB、5mH20C、5000PaD、5100Pa22、建筑物供暖系统承压能力低于热力网回水压力时，用户与热力网应采用A 、无混合装置的直接连接B 、装水喷射器的直接连接C 、装混合水泵的直接连接D 、间接连接23、计算冷风渗透耗热量的常用方法不包括A 、缝隙法B 、换气次数法C 、百分数法D 、热指标法24、冬季室内计算温度t n一般是指A 、距地面lm以内人们活动区域的空气平均温度B 、距地面2m以内人们活动区域的空气平均温度C 、距地面3m以内人们活动区域的空气平均温度D 、距地面4m以内人们活动区域的空气平均温度25、与燃煤锅炉相比，燃油燃气锅炉的特点不包括A 、结构紧凑、体积小B 、热效率高C 、自动化程度低D 、锅炉房建筑面积小三、多项选择题1 、热辐射的特点包括A 、不依靠物质的直接接触而进行热量传递B 、辐射换热过程伴随着能量形式的两抹转化C 、只有物体温度t> 0℃时，物体才会尔断地发射热射线D 、一切物体只要其温度T > OK ，都会不断地发射热射线2 、下列哪些是夯户热计量碘暖系统的特点A 、地面温度分布均匀，热舒适度高B 、可降低房间热负荷，节约能源C 、便于分户管理和计量D 、便于调节供热量3 、围护结构最小传热阻与下列哪些因素有关A 、冬季室内计算温度B 、围护结构内表面换热阻C 、围护结构内表面换热系数D 、围护结构的热惰性指标4 、下列哪些属于季节性热负荷A 、采暖热负荷B 、通风热负荷C 、空调热负荷D 、热水供应热负荷5 、城市热力网管道的地上敷设方式有A 、地面敷设B 、低支架敷设C 、中支架敷设D 、高支架敷设四、简答题1 、什么是热水采暖系统的最不利际路，平均比摩阻如何确定？2 、重力循环热水采暖系统和机械循环热水采暖系统相比，它们各自的主要优点有哪？3 、如图所示某热水网路的示意图，各供暖用户均为上供下回单管顺流热水供暖系统，当关小循环水泵出口阀门A 时。
请分析系统总流量和各用户流量的变化规律。
4 、防止热水供热系统“倒空”的含义是什么？如何保证系统不倒空？5 、热水系统采用补给水泵定压，其流量和扬程如何确定。
6 、膨胀水箱连接的管道有哪些7 、造成垂直双管热水系统垂直失调的原因是什么8 、分户热计量采暖热水系统房间设计热负荷计算有什么特点五、案例分析题1、如图所示重力循环热水采暖系统，设计供回水温度为95/70℃，已知ρ95℃＝961.92kg ／m3,ρ70℃＝977.81kg／m3,问题：[1]通过底层散热器环路的作用压力是多少？[2]通过顶层散热器环路的作用压力是多少？2 、如图所示单管顺流式热水采暖系统，室内安装四柱813 型铸铁散热器，散热器明装，系统设计供回水温度为95/70℃，室内计算温度为18℃，散热器的传热系数公式为K=2.237（t pj –t n）0.302问题：[l]底层散热器内热媒平均温度是多少？[2]底层散热器的面积为多少？不考虑修正系数。
3 、已知西北朝向房间外墙面积和传热系数，北墙窗户面积和传热系数，冷风渗透耗热量，室内计算温度，室外温度，给出西面和北面朝向修正系数。
求房间总热负荷。
4 、四组散热器水平串联布置，给出每组散热器负荷，供回水温度，室内温度，散热器传热系数公式，每片散热器面积。
求第一组散热器片数。
5 、给出《供热工程（第四版）》P247图9-1，已知AB、BC、CD管段长度、管径、平均比摩阻，附表管径对应的阀门，补偿器，变径的当量长度。
求主干管AD的总阻力损失。
