蚀刻技术及工艺分析..

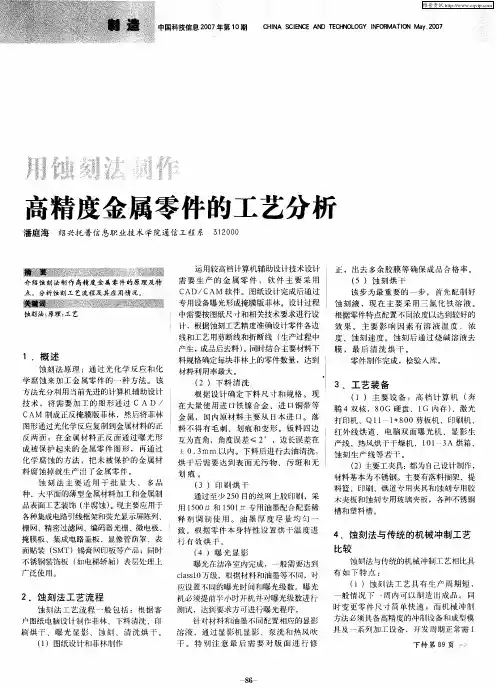

金属干法蚀刻工艺研究报告金属干法蚀刻工艺研究报告摘要：金属干法蚀刻作为一种精密加工工艺，近年来在制造领域得到广泛应用。

本文通过实验研究，探究了金属干法蚀刻的工艺原理、工艺参数及其影响因素，并对金属干法蚀刻的优势和应用前景进行了讨论。

1. 引言金属干法蚀刻是一种不使用溶液的蚀刻工艺，通过控制高能粒子束以及粒子束的扫描轨迹，实现对金属材料表面进行高精度的刻蚀。

与传统的湿法蚀刻相比，金属干法蚀刻具有无废水排放、环保节能、刻蚀速度快、加工精度高等优势。

然而，金属干法蚀刻的工艺参数及其对加工结果的影响尚需进一步研究。

2. 实验与结果本实验选择了不同金属材料进行金属干法蚀刻实验，分别对刻蚀速度、刻蚀深度和刻蚀质量进行了测试和分析。

实验结果表明，金属干法蚀刻的刻蚀速度与激光功率、扫描速度以及材料的热导率密切相关，其中激光功率对刻蚀速度影响最为显著。

刻蚀深度和刻蚀质量与激光功率和扫描速度呈正相关，但与热导率呈负相关。

此外，不同金属材料的刻蚀效果也有所差异，高热导率的金属材料刻蚀速度较快，但刻蚀质量相对较差。

3. 工艺参数与影响因素3.1 激光功率激光功率是金属干法蚀刻的重要工艺参数，它决定了刻蚀速度和刻蚀深度。

较高的激光功率可以获得较快的刻蚀速度，但过高的激光功率会导致材料表面产生氧化、溶蚀等问题。

3.2 扫描速度扫描速度对金属干法蚀刻的刻蚀深度和刻蚀质量具有一定影响。

较高的扫描速度可以增加刻蚀厚度，但过高的扫描速度会导致表面粗糙度增加。

3.3 材料热导率材料的热导率对金属干法蚀刻的刻蚀速度和刻蚀深度有显著影响。

热导率越高，刻蚀速度越快，但刻蚀质量相对较差。

4. 优势与应用前景金属干法蚀刻相比传统的湿法蚀刻具有一系列优势，如无废水排放、精度高等。

这使得金属干法蚀刻在微电子制造、微机械加工等领域具有广阔应用前景。

同时，随着激光技术和粒子束技术的不断发展，金属干法蚀刻的加工效率还将进一步提升，应用领域也将不断拓展。

一、实验目的本次实验旨在研究氮化镓（GaN）材料在光电化学蚀刻（PEC）条件下的蚀刻特性，包括蚀刻速率、蚀刻深度、各向异性以及不同掺杂类型对蚀刻效果的影响。

通过对实验数据的分析，为后续氮化镓器件的制造提供参考。

二、实验原理光电化学蚀刻是一种利用光生电子-空穴对增强化学蚀刻速率的技术。

在PEC蚀刻过程中，光照射到半导体材料表面，激发出电子-空穴对，电子与蚀刻液中的氧化剂发生反应，产生腐蚀性物质，从而实现材料的蚀刻。

三、实验材料与设备1. 实验材料：n型氮化镓、非有意掺杂（NID）氮化镓、p型氮化镓样品，氢氧化钾（KOH）溶液，汞灯光源。

2. 实验设备：电化学电池，卡尔·苏斯·MJB-3型掩模对准器，铂丝，聚四氟乙烯底座，培养皿。

四、实验步骤1. 将氮化镓样品安装在电化学电池中，使用镀金镍垫圈将样品夹在聚四氟乙烯底座上，连接铂丝作为系统阴极。

2. 在培养皿中充满0.04毫摩尔氢氧化钾溶液，将电化学电池置于其中。

3. 使用卡尔·苏斯·MJB-3型掩模对准器进行汞灯曝光，未经过滤。

4. 记录曝光时间、蚀刻速率、蚀刻深度等数据。

5. 分析不同掺杂类型对蚀刻效果的影响。

五、实验结果与分析1. 蚀刻速率实验结果表明，在氢氧化钾溶液和汞灯光源的条件下，n型氮化镓、NID氮化镓和p型氮化镓的蚀刻速率分别为：1.2μm/h、1.0μm/h和0.8μm/h。

可以看出，n型氮化镓的蚀刻速率最高，其次是NID氮化镓，p型氮化镓的蚀刻速率最低。

2. 蚀刻深度实验结果显示，n型氮化镓、NID氮化镓和p型氮化镓的蚀刻深度分别为：2.0μm、1.8μm和1.6μm。

n型氮化镓的蚀刻深度最大，其次是NID氮化镓，p型氮化镓的蚀刻深度最小。

3. 各向异性实验结果表明，n型氮化镓、NID氮化镓和p型氮化镓的各向异性分别为：0.8、0.7和0.6。

n型氮化镓的各向异性最高，其次是NID氮化镓，p型氮化镓的各向异性最低。

PCB电路板蚀刻工艺及过程控制 - 电子技术印刷线路板从光板到显出线路图形的过程是一个比较复杂的物理和化学反应的过程，本文就对其最后的一步--蚀刻进行解析。

目前,印刷电路板(PCB)加工的典型工艺采用"图形电镀法"。

即先在板子外层需保留的铜箔部分上，也就是电路的图形部分上预镀一层铅锡抗蚀层，然后用化学方式将其余的铜箔腐蚀掉,称为蚀刻。

一.蚀刻的种类要注意的是，蚀刻时的板子上面有两层铜。

在外层蚀刻工艺中仅仅有一层铜是必须被全部蚀刻掉的，其余的将形成最终所需要的电路。

这种类型的图形电镀,其特点是镀铜层仅存在于铅锡抗蚀层的下面。

另外一种工艺方法是整个板子上都镀铜，感光膜以外的部分仅仅是锡或铅锡抗蚀层。

这种工艺称为“全板镀铜工艺“。

与图形电镀相比,全板镀铜的最大缺点是板面各处都要镀两次铜而且蚀刻时还必须都把它们腐蚀掉。

因此当导线线宽十分精细时将会产生一系列的问题。

同时,侧腐蚀会严重影响线条的均匀性。

在印制板外层电路的加工工艺中，还有另外一种方法，就是用感光膜代替金属镀层做抗蚀层。

这种方法非常近似于内层蚀刻工艺，可以参阅内层制作工艺中的蚀刻。

目前，锡或铅锡是最常用的抗蚀层,用在氨性蚀刻剂的蚀刻工艺中.氨性蚀刻剂是普遍使用的化工药液，与锡或铅锡不发生任何化学反应。

氨性蚀刻剂主要是指氨水/氯化氨蚀刻液。

此外，在市场上还可以买到氨水/硫酸氨蚀刻药液。

以硫酸盐为基的蚀刻药液,使用后,其中的铜可以用电解的方法分离出来,因此能够重复使用。

由于它的腐蚀速率较低，一般在实际生产中不多见,但有望用在无氯蚀刻中。

有人试验用硫酸-双氧水做蚀刻剂来腐蚀外层图形。

由于包括经济和废液处理方面等许多原因,这种工艺尚未在商用的意义上被大量采用.更进一步说,硫酸-双氧水，不能用于铅锡抗蚀层的蚀刻，而这种工艺不是PCB外层制作中的主要方法，故决大多数人很少问津。

二.蚀刻质量及先期存在的问题对蚀刻质量的基本要求就是能够将除抗蚀层下面以外的所有铜层完全去除干净，止此而已。

PCB線路‎板外層電路‎的蝕刻工藝‎一.概述目前,印刷電路板‎(PCB)加工的典型‎工藝採用"圖形電鍍法‎"。

即先在板子‎外層需保留‎的銅箔部分‎上，也就是電路‎的圖形部分‎上預鍍一層‎鉛錫抗蝕層‎，然後用化學‎方式將其餘‎的銅箔腐蝕‎掉,稱為蝕刻。

要注意的是‎,這時的板子‎上面有兩層‎銅.在外層蝕刻‎工藝中僅僅‎有一層銅是‎必須被全部‎蝕刻掉的,其餘的將形‎成最終所需‎要的電路。

這種類型的‎圖形電鍍,其特點是鍍‎銅層僅存在‎於鉛錫抗蝕‎層的下面。

另外一種工‎藝方法是整‎個板子上都‎鍍銅,感光膜以外‎的部分僅僅‎是錫或鉛錫‎抗蝕層。

這種工藝稱‎為“全板鍍銅工‎藝“。

與圖形電鍍‎相比,全板鍍銅的‎最大缺點是‎板面各處都‎要鍍兩次銅‎而且蝕刻時‎還必須都把‎它們腐蝕掉‎。

因此當導線‎線寬十分精‎細時將會產‎生一系列的‎問題。

同時,側腐蝕會嚴‎重影響線條‎的均勻性。

在印製板外‎層電路的加‎工工藝中，還有另外一‎種方法，就是用感光‎膜代替金屬‎鍍層做抗蝕‎層。

這種方法非‎常近似於內‎層蝕刻工藝‎，可以參閱內‎層製作工藝‎中的蝕刻。

目前，錫或鉛錫是‎最常用的抗‎蝕層,用在氨性蝕‎刻劑的蝕刻‎工藝中.氨性蝕刻劑‎是普遍使用‎的化工藥液‎，與錫或鉛錫‎不發生任何‎化學反應。

氨性蝕刻劑‎主要是指氨‎水/氯化氨蝕刻‎液。

此外，在市場上還‎可以買到氨‎水/硫酸氨蝕刻‎藥液。

以硫酸鹽為‎基的蝕刻藥‎液,使用後,其中的銅可‎以用電解的‎方法分離出‎來,因此能夠重‎複使用。

由於它的腐‎蝕速率較低‎，一般在實際‎生產中不多‎見,但有望用在‎無氯蝕刻中‎。

有人試驗用‎硫酸-雙氧水做蝕‎刻劑來腐蝕‎外層圖形。

由於包括經‎濟和廢液處‎理方面等許‎多原因,這種工藝尚‎未在商用的‎意義上被大‎量採用.更進一步說‎,硫酸-雙氧水，不能用於鉛‎錫抗蝕層的‎蝕刻，而這種工藝‎不是PCB‎外層製作中‎的主要方法‎，故決大多數‎人很少問津‎。

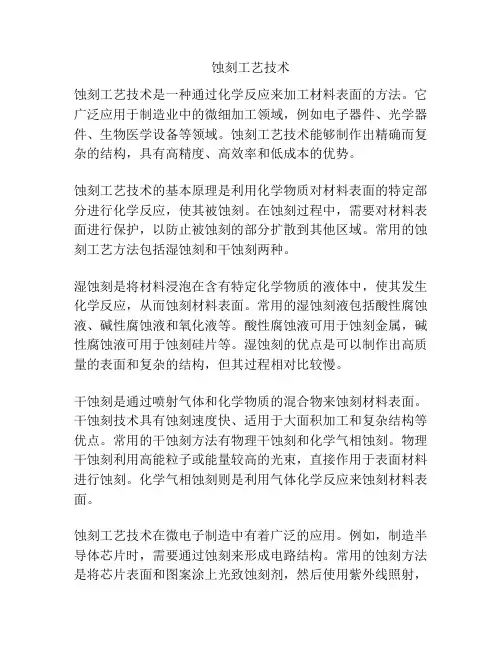

蚀刻工艺技术蚀刻工艺技术是一种通过化学反应来加工材料表面的方法。

它广泛应用于制造业中的微细加工领域，例如电子器件、光学器件、生物医学设备等领域。

蚀刻工艺技术能够制作出精确而复杂的结构，具有高精度、高效率和低成本的优势。

蚀刻工艺技术的基本原理是利用化学物质对材料表面的特定部分进行化学反应，使其被蚀刻。

在蚀刻过程中，需要对材料表面进行保护，以防止被蚀刻的部分扩散到其他区域。

常用的蚀刻工艺方法包括湿蚀刻和干蚀刻两种。

湿蚀刻是将材料浸泡在含有特定化学物质的液体中，使其发生化学反应，从而蚀刻材料表面。

常用的湿蚀刻液包括酸性腐蚀液、碱性腐蚀液和氧化液等。

酸性腐蚀液可用于蚀刻金属，碱性腐蚀液可用于蚀刻硅片等。

湿蚀刻的优点是可以制作出高质量的表面和复杂的结构，但其过程相对比较慢。

干蚀刻是通过喷射气体和化学物质的混合物来蚀刻材料表面。

干蚀刻技术具有蚀刻速度快、适用于大面积加工和复杂结构等优点。

常用的干蚀刻方法有物理干蚀刻和化学气相蚀刻。

物理干蚀刻利用高能粒子或能量较高的光束，直接作用于表面材料进行蚀刻。

化学气相蚀刻则是利用气体化学反应来蚀刻材料表面。

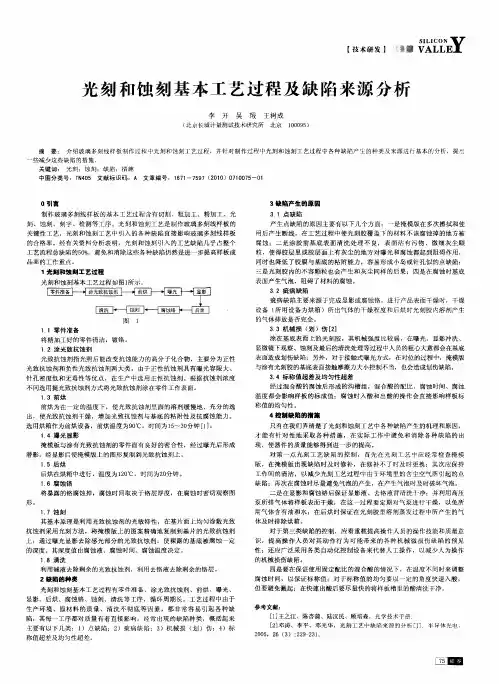

蚀刻工艺技术在微电子制造中有着广泛的应用。

例如，制造半导体芯片时，需要通过蚀刻来形成电路结构。

常用的蚀刻方法是将芯片表面和图案涂上光致蚀刻剂，然后使用紫外线照射，经过开发、蚀刻等步骤，最终形成所需的结构。

蚀刻工艺技术也在光学器件制造中扮演重要角色。

例如，在制造激光光纤时，需要使用蚀刻工艺来形成光纤的波导结构和光栅。

蚀刻工艺技术能够精确控制结构的大小和形状，使得光纤具有更好的光传输性能。

此外，蚀刻工艺技术还被广泛应用于生物医学领域。

例如，在制造微流控芯片时，蚀刻工艺可以用来形成微通道和微结构，以实现精确的液体控制和细胞分析。

这种微流体芯片在诊断和药物筛选等领域有着重要的应用前景。

总之，蚀刻工艺技术是一种能够实现高精度、高效率和低成本加工的技术。

它在微电子制造、光学器件制造和生物医学领域等方面发挥着重要作用。

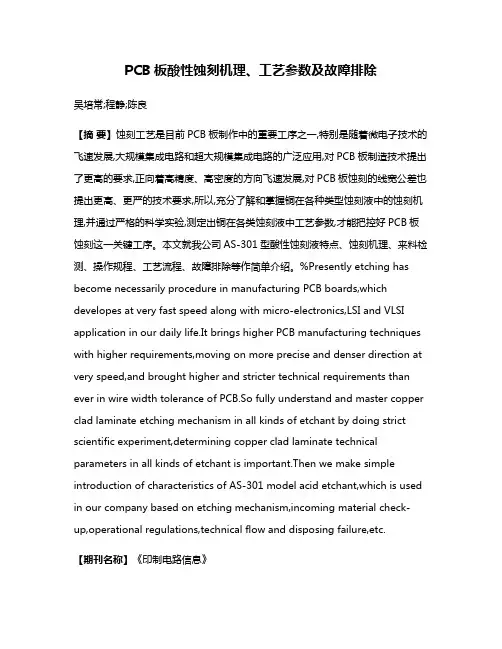

PCB板酸性蚀刻机理、工艺参数及故障排除吴培常;程静;陈良【摘要】蚀刻工艺是目前PCB板制作中的重要工序之一,特别是随着微电子技术的飞速发展,大规模集成电路和超大规模集成电路的广泛应用,对PCB板制造技术提出了更高的要求,正向着高精度、高密度的方向飞速发展,对PCB板蚀刻的线宽公差也提出更高、更严的技术要求,所以,充分了解和掌握铜在各种类型蚀刻液中的蚀刻机理,并通过严格的科学实验,测定出铜在各类蚀刻液中工艺参数,才能把控好PCB板蚀刻这一关键工序。

本文就我公司AS-301型酸性蚀刻液特点、蚀刻机理、来料检测、操作规程、工艺流程、故障排除等作简单介绍。

%Presently etching has become necessarily procedure in manufacturing PCB boards,which developes at very fast speed along with micro-electronics,LSI and VLSI application in our daily life.It brings higher PCB manufacturing techniques with higher requirements,moving on more precise and denser direction at very speed,and brought higher and stricter technical requirements than ever in wire width tolerance of PCB.So fully understand and master copper clad laminate etching mechanism in all kinds of etchant by doing strict scientific experiment,determining copper clad laminate technical parameters in all kinds of etchant is important.Then we make simple introduction of characteristics of AS-301 model acid etchant,which is used in our company based on etching mechanism,incoming material check-up,operational regulations,technical flow and disposing failure,etc.【期刊名称】《印制电路信息》【年(卷),期】2012(000)002【总页数】7页(P31-37)【关键词】蚀刻机理;蚀刻速率;再生;氧化还原电位【作者】吴培常;程静;陈良【作者单位】广东成德电路股份有限公司,广东佛山528300;广东成德电路股份有限公司,广东佛山528300;广东成德电路股份有限公司,广东佛山528300【正文语种】中文【中图分类】TN41在PCB板制造中，除多重布线板、加成法外，传统PCB板都是以化学反应的方式将覆铜板上不需要的部分铜予以除去，使其形成所需的电路图形，而作为电路图形转移或者网印的方式使有机化合物体系的光致抗蚀剂或采用抗蚀油墨覆盖电路图形的表面，防止金属铜被蚀刻掉。

玻璃蚀刻知识点总结大全一、玻璃蚀刻的工艺流程玻璃蚀刻的工艺流程一般包括光刻、蚀刻、后处理等步骤，具体流程如下：1. 光刻：通过光刻工艺，在玻璃表面涂覆一层感光胶，并使用光刻工艺设备进行曝光和显影，形成所需的图形。

2. 蚀刻：将经过光刻处理的玻璃样品置于蚀刻设备中，使用蚀刻液对感光胶未被覆盖的区域进行蚀刻，从而在玻璃表面形成所需的微纳米结构。

3. 后处理：对蚀刻后的玻璃样品进行清洗、干燥等后处理工艺，以去除残留的感光胶和蚀刻液，得到最终的产品。

二、玻璃蚀刻的工艺参数玻璃蚀刻的工艺参数包括蚀刻液的成分、浓度、温度、蚀刻时间、搅拌速度等。

这些参数对蚀刻效果和加工质量有重要影响，需要根据具体的蚀刻要求进行优化选择和设置。

1. 蚀刻液的成分：玻璃蚀刻常用的蚀刻液成分包括氢氟酸、氨水、过氧化氢等。

不同成分的蚀刻液对玻璃的蚀刻速度、表面质量、边界形貌等影响不同，需要根据具体情况进行选择。

2. 蚀刻液的浓度：蚀刻液的浓度直接影响着蚀刻速度和加工精度。

通常情况下，蚀刻液的浓度越高，蚀刻速度越快，但加工精度可能会受到影响。

需要根据具体的蚀刻要求和设备性能进行优化选择。

3. 蚀刻液的温度：蚀刻液的温度对蚀刻速度有重要影响。

一般情况下，蚀刻液的温度越高，蚀刻速度越快。

但过高的温度可能导致蚀刻液挥发和溢出，影响加工质量。

4. 蚀刻时间：蚀刻时间是控制加工深度和形貌的重要参数。

在常规蚀刻过程中，通常需要通过调节蚀刻时间来控制蚀刻深度和形貌，以满足具体的加工要求。

5. 搅拌速度：蚀刻液的搅拌速度对蚀刻效果和均匀性有重要影响。

适当的搅拌可以有效提高蚀刻液的均匀性和稳定性，保证加工质量。

三、玻璃蚀刻的蚀刻机械玻璃蚀刻通常采用湿法蚀刻方法，蚀刻设备主要包括蚀刻槽、搅拌装置、加热装置、控制系统等部件。

1. 蚀刻槽：蚀刻槽是进行玻璃蚀刻加工的主要设备，其结构和材质对蚀刻效果和加工质量有重要影响。

通常情况下，蚀刻槽采用耐蚀材质制成，例如PP、PVC等，以防止蚀刻液对设备的腐蚀。

刻蚀工作总结
刻蚀工作是一项重要的工艺，广泛应用于半导体制造、光学元件制造、微纳加
工等领域。

在刻蚀工作中，通过化学或物理方法将材料表面逐渐去除，从而实现精密的图案和结构加工。

在过去的一段时间里，我有幸参与了一些刻蚀工作，积累了一些经验和体会，现在我将对这些工作进行总结。

首先，刻蚀工作需要高度的专业知识和技术技能。

不同的材料和加工要求需要
不同的刻蚀工艺，比如干法刻蚀、湿法刻蚀、等离子体刻蚀等。

在实际操作中，需要根据材料的特性和加工要求选择合适的刻蚀方法，并精确控制加工参数，确保加工质量和效率。

其次，刻蚀工作需要严格的工艺控制和设备维护。

在刻蚀过程中，温度、压力、流量等参数的控制对加工结果有着重要影响，需要通过实时监控和调整来保证加工质量。

同时，刻蚀设备的维护和保养也至关重要，只有保持设备的良好状态，才能保证加工的稳定性和可靠性。

最后，刻蚀工作需要团队合作和沟通协调。

在实际工作中，刻蚀工艺往往与其
他工艺相互关联，需要与工艺工程师、设备工程师、质量工程师等多个部门进行协作，共同解决加工中的问题，提高加工效率和质量。

总的来说，刻蚀工作是一项复杂而又精密的工艺，需要我们具备专业知识、技
术技能和团队合作精神。

通过总结和反思以往的工作经验，我相信我会在未来的刻蚀工作中更加游刃有余，为企业的发展贡献自己的力量。

PCB外层电路的蚀刻工艺在印制电路加工中﹐氨性蚀刻是一个较为精细和覆杂的化学反应过程, 却又是一项易于进行的工作。

只要工艺上达至调通﹐就可以进行连续性的生产, 但关键是开机以后就必需保持连续的工作状态﹐不适宜断断续续地生产。

蚀刻工艺对设备状态的依赖性极大, 故必需时刻使设备保持在良好的状态。

目前﹐无论使用何种蚀刻液﹐都必须使用高压喷淋﹐而为了获得较整齐的侧边线条和高质量的蚀刻效果﹐对喷嘴的结构和喷淋方式的选择都必须更为严格。

对于优良侧面效果的制造方式﹐外界均有不同的理论、设计方式和设备结构的研究, 而这些理论却往往是人相径庭的。

但是, 有一条最基本的原则已被公认并经化学机理分析证实﹐就是尽速让金属表面不断地接触新鲜的蚀刻液。

在氨性蚀刻中﹐假定所有参数不变﹐那么蚀刻的速率将主要由蚀刻液中的氨（NH3）来决定。

因此, 使用新鲜溶液与蚀刻表面相互作用﹐其主要目的有两个﹕冲掉刚产生的铜离子及不断为进行反应供应所需要的氨（NH3）。

在印制电路工业的传统知识里﹐特别是印制电路原料的供货商们皆认同﹐并得经验证实﹐氨性蚀刻液中的一价铜离子含量越低﹐反应速度就越快。

事实上﹐许多的氨性蚀刻液产品都含有价铜离子的特殊配位基（一些复杂的溶剂）﹐其作用是降低一价铜离子（产品具有高反应能力的技术秘诀）﹐可见一价铜离子的影响是不小的。

将一价铜由5000ppm降至50ppm, 蚀刻速率即提高一倍以上。

由于在蚀刻反应的过程中会生成大量的一价铜离子, 而一价铜离子又总是与氨的络合基紧紧的结合在一起﹐所以要保持其含量近于零是十分困难的。

而采用喷淋的方式却可以达到通过大气中氧的作用将一价铜转换成二价铜, 并去除一价铜, 这就是需要将空气通入蚀刻箱的一个功能性的原因。

但是如果空气太多﹐又会加速溶液中的氨的损失而使PH值下降﹐使蚀刻速率降低。

氨在溶液中的变化量也是需要加以控制的, 有一些用户采用将纯氨通入蚀刻储液槽的做法, 但这样做必须加一套PH计控制系统, 当自动监测的PH结果低于默认值时﹐便会自动进行溶液添加。
