焦耳定律经典练习题含答案详解图文稿

计算题1．如图所示电路中，一直流电动机与阻值R=9Ω的电阻串联接在电源上。

电源电动势E=20Ｖ、内阻r=1Ω，用理想电压表测出电动机两端的电压U=10Ｖ。

已知电动机线圈电阻R M=1Ω，求：（1）电路中的电流为多少？（2）电动机输出的功率为多少？（3）电动机的效率？2．如图所示，电路中电源电动势为E，内阻不计．水平放置的平行金属板A、B间的距离为d，板长为L。

在A板的左端且非常靠近极板A的位置，有一质量为m、电荷量为－q的小液滴以初速度v0水平向右射入两板间．(重力加速度用g表示)则：(1)若使液滴能沿v0方向射出电场，电动势E1应为多大？(2)若使液滴能从B板右端边缘射出电场，电动势E2应为多大？3．如图所示，电路两端电压U恒为28V，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，求：(1)流过电灯的电流是多大？(2)电动机两端的电压是多大？(3)电动机输出的机械功率是多少。

4．如图所示，电阻R1＝8Ω，电动机绕组电阻R0＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，电动机刚好正常工作。

若电源的电动势为6V。

求：（1）电源内阻r；（2）当电键K闭合时，电动机正常工作的电压和功率；（2）电动机正常工作时输出的机械功率。

入板间。

若小球带电荷量为q=1×10-2 C ，质量为m=2×10-2 kg ，不考虑空气阻力。

求：（1）滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？（2）此时滑动变阻器消耗功率是多大？(取g=10 m/s 2)6． 如图所示，电源电动势E ＝10 V ，内阻r ＝1 Ω，R 1＝3 Ω，R 2＝6 Ω，C ＝30 μF.（1）闭合开关S ，求稳定后通过R 1的电流；（2）然后将开关S 断开，求电容器两端的电压变化量和断开开关后流过R 1的总电量；（3）如果把R 2换成一个可变电阻，其阻值可以在0～10 Ω范围变化，求开关闭合并且电路稳定时，R 2消耗的最大电功率．7．如图所示电路中，电阻R 1=R 2=R 3=12Ω，当电键S 断开时，电压表的示数为6V ；电键S 接在b 点时，电压表的示数是7.8V 。

焦耳定律知识点的例题及其解析【例1】生活中我们常遇到下列情形：电炉丝热得发红，但跟电炉丝连接的铜导线却不怎么热，请你用学过的物理知识解释其原因。

答案：电炉丝与连接的铜导线串联，通过的电流和通电时间相等，但铜导线电阻比电炉丝的电阻小得多，根据Q＝I2Rt，电炉丝上产生的热量比铜导线上多得多，所以电炉丝热得发红，而铜导线却不怎么热。

【例题2】如图所示，电热水壶上标有“220V 1800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻。

在额定电压下，烧开一壶水用时3min20s，这段时间内电热水壶发热体产生的热量为J。

答案：小；3.6×104。

解析：热水壶的发热体与电线串联，通过它们的电流及时间相等，但热水壶的发热体的电阻比电线的电阻大得多，由焦耳定律Q=I2Rt可知，热水壶的发热体比电线产生的热量就多得多，所以电热丝很热，但与之相连的电线却不怎么热；在额定电压下，烧开一壶水用时3min20s，这段时间内电热水壶发热体产生的热量：Q=Pt=1800W×（3×60s+20s）=3.6×104J。

【例题3】两个发热电阻R1：R2=1：4，当它们串联在电路中时，R1、R2两端的电压之比U1：U2= ；已知R1=10Ω，那它们并联在4V电路中后，两个电阻在100s内产生的热量是J。

答案：1：4；200。

解析：本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律、电热公式的灵活应用，是一道较为简单的应用题。

两电阻串联时通过的电流相等，根据欧姆定律求出两电阻两端的电压之比；两电阻并联时它们两端的电压相等，根据Q=W=t求出两个电阻产生的热量。

（1）当两电阻串联在电路中时，因串联电路中各处的电流相等，所以，由I=可得，R1、R2两端的电压之比：===；（2）已知R1=10Ω，R1：R2=1：4，所以R2=4R1=4×10Ω=40Ω，当两电阻并联在电路中时，因并联电路中各支路两端的电压相等，所以，两个电阻在100s内产生的热量：Q总=W总=W1+W2=t+t=×100s+×100s=200J。

焦耳定律习题(含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（焦耳定律习题(含答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为焦耳定律习题(含答案)的全部内容。

焦耳定律习题（含答案）一、单选题(本大题共6小题，共12。

0分）1。

如图所示的家用电器中,利用电流热效应工作的是（）A.电风扇B。

电饭锅C。

电视机 D.洗衣机2。

探究“电流通过导体时产生热量多少与什么因素有关"时，采用了如图所示的实验装置．密闭容器中的电阻丝产生热量越多,容器内空气受热膨胀越明显，使U形管两边液面高度差越大．图乙中两根相同的电阻丝并联后再与图甲中的电阻丝串联接入电路，则图示对应的步骤探究是（)A. 通电导体产生的热量与导体电阻的关系B。

通电导体产生的热量与通过导体电流的关系C. 通电导体产生的热量与导体的长度的关系D。

通电导体产生的热量与通电时间的关系3。

电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是(）A. 导线的电阻小B。

导线中的电流大C。

电炉丝的电阻小D。

电炉丝中的电流大4. 下列用电器工作时主要将电能转化为内能的是（)A。

收音机B。

电熨斗 C. 电风扇D。

洗衣机5. 下列家用电器中，利用电流热效应工作的是(）A.家庭电扇 B. 。

笔记本电脑 C.洗衣机 D.电饭锅6. 如图所示的家用电器中，利用电流热效应工作的是（)A.微波炉 B.电熨斗 C.电风扇 D.洗衣机二、填空题（本大题共3小题，共6。

0分）7。

一台线圈电阻为0。

3Ω的玩具电动机，接在12V的电源上时，通过电动机的电流为0。

5A，在2min内电流通过线圈产生的热量是 ______ J，电能转化成的机械能是 ______ J．8. 一根阻值为100Ω的电阻丝通电100s，通过的电流为1A，则电流产生的热量为______ J．9。

.电功率和热功率1．一台电动机，额定电压为100 V ，电阻为 1 Ω.正常工作时，通过的电流为 5 A，则电动机因发热损失的功率为( )A．500 W B．25 WC．1 000 W D．475 W答案 B22× 1 W＝25 W ，B 正确，A、C、D 错误．解析电动机的热功率P＝ Ir＝5电功和电热2．通过电阻R的电流为I 时，在t 时间内产生的热量为Q，若电阻为2R，电流为I，则在时间t 2内产生的热量为( )Q A．4Q B．2Q C.2 D. Q 4答案 C解析根据Q＝I2Rt 得，电阻变为原来的 2 倍，电流变为原来的 1，时间不变，则热量变为原来21的2.C 正确．非纯电阻电路的特点及有关计算图2633．如图263 所示是一直流电动机工作时的电路图．电动机内阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V ，电压表示数U V ＝110 V ．试求：(1)通过电动机的电流；(2)输入电动机的电功率；(3)电动机输出的机械功率．答案(1)5 A (2)550 W (3)530 W解析(1)由电路中的电压关系可得电阻R 的分压U R＝U－U V＝(160－110) V ＝50 V通过电阻R 的电流I R＝U R＝R5010A ＝5 A即通过电动机的电流I M＝I R＝5 A.(2)电动机的分压U M ＝U V＝110 V.输入电动机的功率 P (3)电动机的发热功率P电动机输出(时间： 60 分钟)题组一电功和电功率1．关于电功，下列说法中正确的有 ()A ．电功的实质是静电力所做的功B．电功是电能转化为其他形式度 C ．静电力做功使金属导体内的自由电子运动的大 D ．电流通过电动机时的电功率和热功率相等 答案 AB 2．关于四个公式① P ＝UI ；② P ＝I 2 U W 2R ；③ P ＝ ；④ P ＝ ，下列叙述正确的是 ( ) R t A ．公式①④适用于任何电路的电功率的计算 B ．公式②适用于任何电路的热功率的计算 C ．公式①②③适用于任何电路电功率的计算 D ．以上均不正确 答案 AB 解析 P ＝ UI 、 P ＝ W t 适用于任何电路的电功率的计算，而P ＝I 2R 、P ＝2的电功R 适用于任何电路的热功率的计算， P ＝ UI 、P ＝ 只适用于纯电阻电路的热功率的计B 正确． 3．两个精制阻，用锰铜电阻丝绕制而成，电阻标有“ 100 Ω，10 W ”和“ 20 Ω， 40 W ”，则它们的额定比为 ( ) A. 5∶ 5 B. 10∶ 20 C. 5∶ 10 D ．1∶ 2 000 答案 C 解析 由公式 P ＝ I 2R 得： I ＝ P R ，所以 I 1∶ I 2＝ 5∶ 10. 4．额定电压、额定功率均相同的电的时间．比较它们产生 ( ) A ．电风扇最多 B ．电烙铁最多 C ．日光灯最多 D ．一样多 答案 B 解析 在三种用电器中，只有电烙铁能将电能全部转化为内能，电风扇部分电能转化为机械 能，日光灯部.5．额定是 110 V ，额定功率 PA＝100 W ，P B ＝40 W 灯泡两盏，220 V 的 电路上，使两盏灯泡均能正常发光，且消耗功率最小的电路是 ( ) 答案 C 解析 判断灯泡能否正常发光，就要判断电压是否是额定电压，或电流是否是额定电流，对灯 泡有 P ＝ UI ＝ 2 U，可知 R A ＜R B . R对于A 电路，由于R A ＜R B ，所以 U B ＞U A ，且有 U B ＞110 V ，B 灯被烧毁， U A ＜110 V ， A 灯不 能正常发光． B 电路R B ＞R A ，A 灯又并联变阻器，并联R B ，所以 U B ＞U 并，B 灯烧 毁． C 电路， B 灯与变阻器并联电阻于 R A ，所以可能 U A ＝ U B ＝110 V ，两灯可以正常发 光． D 电路，若变阻器的有效于 A 、B 的并联电阻，则 U A ＝ U B ＝110 V ，两灯可以正常 发光． C 、D 两个电路C 电路中变阻器(I A －I B )× 110 V ，而 D 电＋I B )×110 V ，所以 C 电路消耗电功率最小． 6．两盏额定功率相同的灯泡 A 和 B ，其额定电压 U A >U B ，则下列说法正确的是 ( )A ．两灯正常发光时，灯泡的电流 I A >IB B ．两灯电阻 R A <R BC ．将两灯串联后接入电路中发光时，则灯泡的功率 P A <P BD ．将两灯并联后接入电路中发光时，则灯泡的功率 P A ′ <P B ′ 答案 D 解析 由 P ＝ U 2/R 可知 R A >R B ，由 P ＝UI 可知额定电流 I A <I B . 两灯串联后，由串联电路的功率分配关系可知 P ∝R ，所以 P A >P B ； 1两灯并联后，由并联电路的功率分可知 P ∝ ，所以 P A ′<P B ′. R二 非纯电阻电路定律 7．有一4.4 Ω的电解槽和有“11流电路两端，灯泡正常发光，则 ( )A ．电解槽消耗的电120 W .B．电解槽消耗的电功率为60 WC．电解槽的发热功率为60 WD．电路消耗的总功率为60 W答案 B解析灯泡能正常发光，说明电解槽和灯泡均分得110 V 电压，且流过电解槽的电流I＝I 灯＝60 110 A＝611 A，则电解槽消耗的电功率P＝IU＝ P 灯＝60 W，A 选项错误， B 选项正确；电解槽的发热功率P热＝I2r ＝1.3 W ，C 选项错误；电路消耗的总功率P 总＝IU6×220 W ＝120 W ，总＝11D 选项错误．图2648．如图264 所示，直流电动机线圈的电阻为R，当该电动机正常工作时，电动机两端电压为U，通过电动机的电流为I，则( )A．电动机内部发热功率为I 2RB．电动机的机械功率为IUC．电动机的总功率为IU2D．电动机机械功率为IU －I R答案ACD9．下面列出了不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目，试判断(1)正常工作时，其中功率最大的是( )A．54 cm 彩色电视接收机：工作电压170 V ～240 V ；工作频率50 Hz；额定功率85 WB．BC －65B 电冰箱：额定电压220 V ；工作频率50 Hz ；额定功率70 W ；耗电量：0.5 kW ·h/24hC．FS－69 电风扇：规格400 mm；额定电压220 V ；工作频率50 Hz ；额定功率65 WD．KFR －33GW 空调机：额定电压220 V ；工作频率50 Hz ；制冷/制热电流 6.2 A(2)根据上题铭牌上提供的信息，判断在12 h 内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是( )A．电冰箱比电风扇多B．电风扇比电冰箱多C．电风扇与电冰箱一样多D．电冰箱比电风扇可能多，也可能少答案(1)D (2)B解析(1)根据题意得：正常工作时电视机的功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调机的功率为P＝UI ＝1 364 W ，因此，功率最大的是空调机．.(2)依据电冰箱铭牌可知，电冰箱在12 h 内消耗电能为0.25 kW ·h，而电风扇在12 h 内消耗电能为W＝Pt＝0.78 kW·h，故 B 选项正确．图26510．如图265 所示，电阻R1＝20 Ω，电动机的绕组的电阻R2＝10 Ω.当电键打开时，电流表的示数是0.5 A，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率应是( )A．I＝1.5 A B．I＜1.5 AC．P＝15 W D．P＜15 W答案BD2 解析电路两端的电压为：U＝I1R1＝0.5 A ×20 Ω＝10 V．电动机是非纯电阻用电器，UI 2＞I2R2，所以I2＜U＝1 A．电流表的示数I＝I1＋I2＜1.5 A ，A 错误、B 正确．电路总功率为P＝U (I1 R2＋I2)＜15 W，C 错误、D 正确．题组三综合题组11．用稳压电源和三根电阻丝R1、R2、R3 来加热一桶水，三根电阻丝采用如图所示的几种连接方式，则供热最快的是( )答案 C解析 A 选项总电阻为R3，B 选项总电阻为R1＋R2＋R3，C 选项的总电阻小于R1、R2、R3 三个电阻的任何一个电阻， D 选项的总电阻大于R3，E 选项的总电阻大于R1，可知 C 选项的总电阻2U最小，根据P＝知，功率最大，供热最快．故 C 正确．R12．功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016 年前普通白炽灯应被淘汰．假设每户家庭有 2 只60 W 的白炽灯，均用10 W 的LED灯替代，估算出全国一年节省的电能最接近( )8 A．8×1010 kW·h B．8×10 kW·h11 C．8×1013 kW·h D．8×10 kW·h答案 B解析按每户一天亮灯 5 小时计算，每户一年节省的电能为(2×60－2×10)×10－3×5×365 kW·h＝182.5 kW·h，假设全国共有 4 亿户家庭，则全国一年节省的电能为182.5×4×108 kW· h ＝7.3×1010 kW·h，最接近 B 选项，故选项 B 正确，选项A、C、D 错误．.13．规格为“220 V 36 W ”的排气扇，线圈电阻为 40 Ω，求：(1)接上 220 V 的电源后，排气扇转化为机械能的功率和发热的功率；(2)如果接上 (1)中电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率． 答案 (1)35 W1 W(2)1 210 W1 210 W解析(1)排气扇在 220 V 的电压下正常工作时的电流为P 36 I ＝ ＝220 A ＝0.16 A U 发热功率为 P2热＝I R ＝(0.16)2×40 W ＝1 W转化为机械能的功率为 P 机＝P －P 热＝(36－1) W ＝35 W.(2)扇叶被卡住不能转动后，电动机所在电路成为纯电阻电路部转化为热时 U R 电动机中电流为 I ′＝ ＝ 220 40 A ＝5.5 A 电动机消耗的功率即电功率等于发热功率： P 电′＝P 热′＝ U I ′＝220×5.5 W ＝ 1 210 W. 14．表中是一辆电动自行车说明书上的一些技术参数，根据表中提供究题： 规格 后轮流电机 26″电动自行车 额定输出功率 120 W 量 30 kg 额定电压 40 V 最大载重 120 kg 额定电流 3.5 A (1)在额定电压下工作时，该电机的内阻是多效率为多大？ (2)假设行驶过程中所受阻力是车重的 0.02 倍，在最大载重量的情况下，人骑车行驶的最 大速度为多大？ (g 取 10 m/s 2) 答案 (1)1.63 Ω 85.7% (2)4 m/s 解析 (1)由题目提供的表可知，电机的输出功率为 P 出＝120 W ，额定电压为 U 0＝40 V ，额定电 流为 I 0＝ 3.5 A 电机正常工作时输入功率为 P 入＝U 0I 0＝40×3.5 W ＝140 W 所以电机的效率为 η＝ P 120 出 ×100%＝ ×100%≈ 85.7% P 140 入设电机的内阻为 r ，则由欧姆定律知 P 入－ P 2 出 ＝I 0r 解得 r ＝1.63 Ω (2)设量为 m ，由题意知，行驶时所受阻力为 F 阻＝k(M ＋m)g 当达到最大速度 vm a x出＝F 解得 v max ＝ 4 m/s. ..。

人教版九年级第十八章《电功率》18.4 焦耳定律班级：姓名：学号：一．选择题（共10小题）1．（2019•自贡）把一个标有“10V3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。

该电路工作10s定值电阻产生的热量是（）A．60J B．36J C．30J D．6J【答案】D。

【解析】（1）由P＝UI可得，灯泡正常发光时的电流：I L＝＝＝0.3A；（2）因串联电路中总电压等于各分电压之和，且小灯泡正常发光，所以，R两端的电压：U R＝U﹣U L＝12V﹣10V＝2V，因串联电路中各处的电流相等，该电路工作10s定值电阻产生的热量：Q＝W＝U R It＝2V×0.3A×10s＝6J。

2．（2019•西湖区校级模拟）如图所示，2只烧瓶内装有煤油，瓶塞上各插1根玻璃管，瓶内各装1根阻值不同的电阻丝R甲和R乙．则利用该实验装置难以完成探究的是（）A．电流通过电热丝时产生的热量跟电热丝的阻值大小有关B．电流通过电热丝时产生的热量跟通过电热丝的电流大小有关C．电流通过电热丝时产生的热量跟电热丝的通电时间长短有关D．电流通过导体时产生的热量跟电流的二次方成正比，跟导体的电阻、通电时间成正比【答案】D。

【解析】A、由图可知，该电路为串联电路，电路中的电流是相同的，通电时间也相同，电阻不同，故可以探究电流通过电热丝时产生的热量跟电热丝的阻值大小是否有关，故A能完成；B、图中有滑动变阻器，移动滑片，可以改变电流的大小，故可以探究电流通过电热丝时产生的热量跟通过电热丝的电流大小是否有关，故B能完成；C、实验中，可以通过控制开关来控制通电时间的长短，来判定产生热量与通电时间的关系，故C能完成；D、实验中可以探究电流产生的热量与电阻、通电时间、电流大小的关系，但不能得出具体的数字关系，故D不能完成。

3．（2019•西湖区校级模拟）如图实验装置可用于探究“电流通过导体产生热量的多少与电阻大小的关系”。

初中物理焦耳定律练习题及答案【典型例题】类型一、基础知识1、（2015•宿迁中考）电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）A．通电导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少【思路点拨】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断。

【答案】D【解析】电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故D正确，B、C错。

故选D。

【总结升华】本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法。

举一反三：【变式】某导体通过1A的电流时，在某一段时间内放出的热量是4J，如果通过它的电流增加到2A，在相同的时间内放出的热量是()Ａ．8JＢ．16JＣ．32J D.64J【答案】B【解析】由于Q=I2Rt可知在t、R一定时，Q与I2成正比，电流变为原来的2倍时，Q变为原来的4倍。

2、小强同学为了探究“通电导体产生的热量与电阻的关系”，设计了如图所示的实验(甲、乙两个相同的烧瓶里装满煤油，玻璃管内液面相同)。

(1)电阻丝甲与乙采用串联的连接方式，其目的是_________。

(2)已知电阻丝的阻值R甲>R乙，通电一段时间后，_________烧瓶中的玻璃管液面上升较高。

(3)我们保持电源的电压不变，利用该实验装置还可以探究通电导体产生的热量与_________的关系(写出一种即可)。

(4)上述实验中，用到的科学方法主要是“控制变量法”，请你另举一个平时学习过程中用到这种方法的实验名称：_________。

【答案】(1)使甲和乙的通电时间和通过的电流相同；(2)甲；(3)电流大小(或通电时间)；(4)探究电流与电压和电阻的关系。

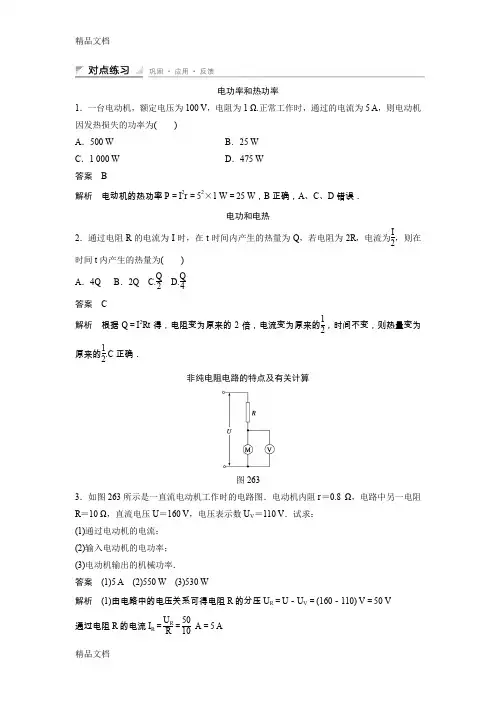

电功率和热功率1．一台电动机，额定电压为100 V ，电阻为1 Ω.正常工作时，通过的电流为5 A ，则电动机因发热损失的功率为( ) A ．500 W B ．25 W C ．1 000 W D ．475 W答案 B解析 电动机的热功率P ＝I 2r ＝52×1 W ＝25 W ，B 正确，A 、C 、D 错误．电功和电热2．通过电阻R 的电流为I 时，在t 时间内产生的热量为Q ，若电阻为2R ，电流为I2，则在时间t 内产生的热量为( ) A ．4Q B ．2Q C.Q 2 D.Q4答案 C解析 根据Q ＝I 2Rt 得，电阻变为原来的2倍，电流变为原来的12，时间不变，则热量变为原来的12.C 正确．非纯电阻电路的特点及有关计算图2633．如图263所示是一直流电动机工作时的电路图．电动机内阻r ＝0.8 Ω，电路中另一电阻R ＝10 Ω，直流电压U ＝160 V ，电压表示数U V ＝110 V ．试求： (1)通过电动机的电流； (2)输入电动机的电功率； (3)电动机输出的机械功率． 答案 (1)5 A (2)550 W (3)530 W解析 (1)由电路中的电压关系可得电阻R 的分压U R ＝U －U V ＝(160－110) V ＝50 V 通过电阻R 的电流I R ＝U R R ＝5010 A ＝5 A即通过电动机的电流I M ＝I R ＝5 A. (2)电动机的分压U M ＝U V ＝110 V 输入电动机的功率P 入＝I M ·U M ＝550 W. (3)电动机的发热功率P 热＝I 2M r ＝20 W电动机输出的机械功率P 出＝P 入－P 热＝530 W(时间：60分钟)题组一 电功和电功率1．关于电功，下列说法中正确的有( ) A ．电功的实质是静电力所做的功 B ．电功是电能转化为其他形式能的量度C ．静电力做功使金属导体内的自由电子运动的速率越来越大D ．电流通过电动机时的电功率和热功率相等 答案 AB2．关于四个公式①P ＝UI ；②P ＝I 2R ；③P ＝U 2R ；④P ＝Wt，下列叙述正确的是( )A ．公式①④适用于任何电路的电功率的计算B ．公式②适用于任何电路的热功率的计算C ．公式①②③适用于任何电路电功率的计算D ．以上均不正确 答案 AB解析 P ＝UI 、P ＝W t 适用于任何电路的电功率的计算，而P ＝I 2R 、P ＝U 2R 只适用于纯电阻电路的电功率的计算，故A 正确，C 错误．P ＝I 2R 适用于任何电路的热功率的计算，P ＝UI 、P ＝U 2R只适用于纯电阻电路的热功率的计算，故B 正确．3．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W ”和“20 Ω，40 W ”，则它们的额定电流之比为( ) A.5∶5 B.10∶20 C.5∶10 D ．1∶2 000 答案 C解析 由公式P ＝I 2R 得：I ＝PR，所以I 1∶I 2＝5∶10. 4．额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间．比较它们产生的热量，结果是( ) A ．电风扇最多 B ．电烙铁最多 C ．日光灯最多 D ．一样多答案 B解析 在三种用电器中，只有电烙铁能将电能全部转化为内能，电风扇部分电能转化为机械能，日光灯部分电能转化为光能，故B 选项正确．5．电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的灯泡两盏，若接在电压为220 V 的电路上，使两盏灯泡均能正常发光，且消耗功率最小的电路是( )答案 C解析 判断灯泡能否正常发光，就要判断电压是否是额定电压，或电流是否是额定电流，对灯泡有P ＝UI ＝U 2R，可知R A ＜R B .对于A 电路，由于R A ＜R B ，所以U B ＞U A ，且有U B ＞110 V ，B 灯被烧毁，U A ＜110 V ，A 灯不能正常发光．对于B 电路，由于R B ＞R A ，A 灯又并联变阻器，并联电阻更小于R B ，所以U B ＞U 并，B 灯烧毁．对于C 电路，B 灯与变阻器并联电阻可能等于R A ，所以可能U A ＝U B ＝110 V ，两灯可以正常发光．对于D 电路，若变阻器的有效电阻等于A 、B 的并联电阻，则U A ＝U B ＝110 V ，两灯可以正常发光．比较C 、D 两个电路，由于C 电路中变阻器功率为(I A －I B )×110 V ，而D 电路中变阻器功率为(I A ＋I B )×110 V ，所以C 电路消耗电功率最小．6．两盏额定功率相同的灯泡A 和B ，其额定电压U A >U B ，则下列说法正确的是( )A．两灯正常发光时，灯泡的电流I A>I BB．两灯电阻R A<R BC．将两灯串联后接入电路中发光时，则灯泡的功率P A<P BD．将两灯并联后接入电路中发光时，则灯泡的功率P A′<P B′答案 D解析由P＝U2/R可知R A>R B，由P＝UI可知额定电流I A<I B.两灯串联后，由串联电路的功率分配关系可知P∝R，所以P A>P B；两灯并联后，由并联电路的功率分配关系可知P∝1R，所以P A′<P B′.题组二非纯电阻电路及焦耳定律7．有一内阻为4.4 Ω的电解槽和一盏标有“110 V60 W”的灯泡串联后接在电压为220 V 的直流电路两端，灯泡正常发光，则()A．电解槽消耗的电功率为120 WB．电解槽消耗的电功率为60 WC．电解槽的发热功率为60 WD．电路消耗的总功率为60 W答案 B解析灯泡能正常发光，说明电解槽和灯泡均分得110 V电压，且流过电解槽的电流I＝I灯＝60110A＝611A，则电解槽消耗的电功率P＝IU＝P灯＝60 W，A选项错误，B选项正确；电解槽的发热功率P热＝I2r＝1.3 W，C选项错误；电路消耗的总功率P总＝IU总＝611×220 W ＝120 W，D选项错误．图2648．如图264所示，直流电动机线圈的电阻为R，当该电动机正常工作时，电动机两端电压为U，通过电动机的电流为I，则()A．电动机内部发热功率为I2RB．电动机的机械功率为IUC．电动机的总功率为IUD．电动机机械功率为IU－I2R答案ACD9．下面列出了不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目，试判断(1)正常工作时，其中功率最大的是()A．54 cm彩色电视接收机：工作电压170 V～240 V；工作频率50 Hz；额定功率85 W B．BC－65B电冰箱：额定电压220 V；工作频率50 Hz；额定功率70 W；耗电量：0.5 kW·h/24 hC．FS－69电风扇：规格400 mm；额定电压220 V；工作频率50 Hz；额定功率65 W D．KFR－33GW空调机：额定电压220 V；工作频率50 Hz；制冷/制热电流6.2 A(2)根据上题铭牌上提供的信息，判断在12 h内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是()A．电冰箱比电风扇多B．电风扇比电冰箱多C．电风扇与电冰箱一样多D．电冰箱比电风扇可能多，也可能少答案(1)D(2)B解析(1)根据题意得：正常工作时电视机的功率为85 W，电冰箱的功率为70 W，电风扇的功率为65 W，空调机的功率为P＝UI＝1 364 W，因此，功率最大的是空调机．(2)依据电冰箱铭牌可知，电冰箱在12 h内消耗电能为0.25 kW·h，而电风扇在12 h内消耗电能为W＝Pt＝0.78 kW·h，故B选项正确．图26510．如图265所示，电阻R1＝20 Ω，电动机的绕组的电阻R2＝10 Ω.当电键打开时，电流表的示数是0.5 A，当电键合上后，电动机转动起来，电路两端的电压不变，电流表的示数I 和电路消耗的电功率应是()A．I＝1.5 A B．I＜1.5 AC．P＝15 W D．P＜15 W答案BD解析电路两端的电压为：U＝I1R1＝0.5 A×20 Ω＝10 V．电动机是非纯电阻用电器，UI2＞I22R2，所以I2＜UR2＝1 A．电流表的示数I＝I1＋I2＜1.5 A，A错误、B正确．电路总功率为P＝U(I1＋I2)＜15 W，C错误、D正确．题组三 综合题组11．用稳压电源和三根电阻丝R 1、R 2、R 3来加热一桶水，三根电阻丝采用如图所示的几种连接方式，则供热最快的是( )答案 C解析 A 选项总电阻为R 3，B 选项总电阻为R 1＋R 2＋R 3，C 选项的总电阻小于R 1、R 2、R 3三个电阻的任何一个电阻，D 选项的总电阻大于R 3，E 选项的总电阻大于R 1，可知C 选项的总电阻最小，根据P ＝U 2R知，功率最大，供热最快．故C 正确．12．功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( ) A ．8×108 kW·h B ．8×1010 kW·h C ．8×1011 kW·h D ．8×1013 kW·h答案 B解析 按每户一天亮灯5小时计算，每户一年节省的电能为(2×60－2×10)×10－3×5×365 kW·h ＝182.5 kW·h ，假设全国共有4亿户家庭，则全国一年节省的电能为182.5×4×108 kW·h ＝7.3×1010 kW·h ，最接近B 选项，故选项B 正确，选项A 、C 、D 错误． 13．规格为“220 V 36 W ”的排气扇，线圈电阻为40 Ω，求： (1)接上220 V 的电源后，排气扇转化为机械能的功率和发热的功率；(2)如果接上(1)中电源后，扇叶被卡住，不能转动，求电动机消耗的功率和发热的功率． 答案 (1)35 W 1 W (2)1 210 W 1 210 W解析 (1)排气扇在 220 V 的电压下正常工作时的电流为 I ＝P U ＝36220 A ＝0.16 A 发热功率为P 热＝I 2R ＝(0.16)2×40 W ＝1 W 转化为机械能的功率为P 机＝P －P 热＝(36－1) W ＝35 W.(2)扇叶被卡住不能转动后，电动机所在电路成为纯电阻电路，电流做功全部转化为热能，此时电动机中电流为I ′＝U R ＝22040 A ＝5.5 A电动机消耗的功率即电功率等于发热功率：P 电′＝P 热′＝UI ′＝220×5.5 W ＝1 210 W.14．表中是一辆电动自行车说明书上的一些技术参数，根据表中提供的信息，探究以下问题：(1)(2)假设行驶过程中所受阻力是车和人总重的0.02倍，在最大载重量的情况下，人骑车行驶的最大速度为多大？(g 取10 m/s 2) 答案 (1)1.63 Ω 85.7% (2)4 m/s解析 (1)由题目提供的表可知，电机的输出功率为P 出＝120 W ，额定电压为U 0＝40 V ，额定电流为I 0＝3.5 A 电机正常工作时输入功率为 P 入＝U 0I 0＝40×3.5 W ＝140 W 所以电机的效率为η＝P 出P 入×100%＝120140×100%≈85.7%设电机的内阻为r ，则由欧姆定律知P 入－P 出＝I 20r 解得r ＝1.63 Ω(2)设车的质量为m ，由题意知，行驶时所受阻力为F 阻＝k (M ＋m )g 当达到最大速度v max 时，应用P 出＝F 阻v max解得v max＝4 m/s.。

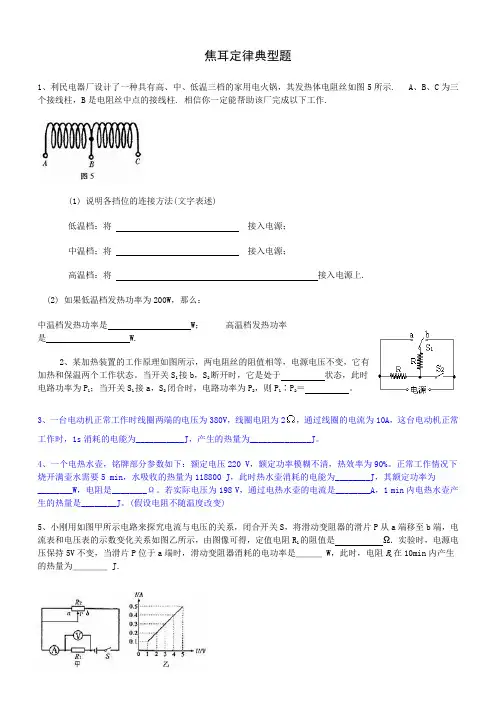

焦耳定律典型题1、利民电器厂设计了一种具有高、中、低温三档的家用电火锅，其发热体电阻丝如图5所示. A、B、C为三个接线柱，B是电阻丝中点的接线柱. 相信你一定能帮助该厂完成以下工作.(1) 说明各挡位的连接方法(文字表述)低温档：将接入电源；中温档；将接入电源；高温档：将接入电源上.(2) 如果低温档发热功率为200W，那么：中温档发热功率是 W；高温档发热功率是 W.2、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。

当开关S1接b，S2断开时，它是处于状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝。

3、一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2，通过线圈的电流为10A，这台电动机正常工作时，1s消耗的电能为___________J，产生的热量为______________J。

4、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率为90%。

正常工作情况下烧开满壶水需要5 min，水吸收的热量为118800 J，此时热水壶消耗的电能为________J，其额定功率为________W，电阻是________Ω。

若实际电压为198 V，通过电热水壶的电流是________A，1 min内电热水壶产生的热量是________J。

(假设电阻不随温度改变)5、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是＿＿＿ W，此时，电阻R1在10min内产生的热量为＿＿＿＿ J．二、计算题（每空？分，共？分）6、图是某简易电吹风工作原理的电路图(R为电热丝，M为电动机)，表3是该电吹风的铭牌。

求：(1)电吹风正常工作且吹热风时，流过电热丝的电流多大。

一、单选题1．（2021·重庆渝中区·九年级期末）通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热，这是因为（ ）A ．电炉丝有电流的热效应，而铜导线中没有电流的热效应B ．电炉丝的电阻比铜导线的电阻大得多C ．通过电炉丝的电流大，而通过铜导线的电流小D ．电炉丝容易导电，铜导线不容易导电【答案】B【详解】电炉在使用时，电炉丝与铜导线是串联的，通过它们的电流相同，通电时间相同，但电炉丝的电阻远大于铜导线的电阻，由焦耳定律2Q I Rt 可知，电流通过电炉丝时产生的热量要比电流通过铜导线时产生的热量多，所以通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热的原因是电炉丝的电阻比铜导线的电阻大得多。

故选B 。

2．（2021·安徽淮北市·九年级期末）随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（ ）A ．电路中的用电器用电时间太长B ．电路中的用电器的总功率过大C ．电路中的用电器过多D ．电路中的用电器的总电阻过大【答案】B【详解】第4节 焦耳定律 第十八章 电功率A．电路中的用电器用电时间太长，如果用电器的总功率不大，或用电器没有全部工作，不会造成干路中的电流过大，不会造成图中的情形，故A不符合题意；B．图中在同一插座上同时使用几个大功率的用电器，会使用电器的总功率过大，会导致干路中的电流过大，会使得连接插座的导线发热甚至燃烧起来，故B符合题意；C．电路中用电器过多，只有用电器的功率较大且同时工作时，才会造成干路中的电流过大，故C不符合题意；D．若电路中用电器的总电阻过大，由欧姆定律可知干路中的电流较小，不会造成图中的情形，故D不符合题意。

故选B。

3．（2021·广东佛山市·九年级期末）我国航母舰载机起飞采用了自行研制的电磁导射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，图中与弹射车工作原理一致的是（）A．B．C．D．【答案】B【详解】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。

焦耳定律典型题1、利民电器厂设计了一种具有高、中、低温三档的家用电火锅，其发热体电阻丝如图5所示. A、B、C为三个接线柱，B是电阻丝中点的接线柱. 相信你一定能帮助该厂完成以下工作.(1) 说明各挡位的连接方法(文字表述)低温档：将接入电源；中温档；将接入电源；高温档：将接入电源上.(2) 如果低温档发热功率为200W，那么：中温档发热功率是 W；高温档发热功率是 W.2、某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态。

当开关S1接b，S2断开时，它是处于状态，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1∶P2＝。

3、一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2，通过线圈的电流为10A，这台电动机正常工作时，1s消耗的电能为___________J，产生的热量为______________J。

4、一个电热水壶，铭牌部分参数如下：额定电压220 V，额定功率模糊不清，热效率为90%。

正常工作情况下烧开满壶水需要5 min，水吸收的热量为118800 J，此时热水壶消耗的电能为________J，其额定功率为________W，电阻是________Ω。

若实际电压为198 V，通过电热水壶的电流是________A，1 min内电热水壶产生的热量是________J。

(假设电阻不随温度改变)5、小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，由图像可得，定值电阻R1的阻值是Ω．实验时，电源电压保持5V不变，当滑片P位于a端时，滑动变阻器消耗的电功率是＿＿＿ W，此时，电阻R1在10min内产生的热量为＿＿＿＿ J．二、计算题（每空？分，共？分）6、图是某简易电吹风工作原理的电路图(R为电热丝，M为电动机)，表3是该电吹风的铭牌。

求：(1)电吹风正常工作且吹热风时，流过电热丝的电流多大。

焦耳定律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的家用电器中，利用电流热效应工作的是（）A.电风扇 B.电饭锅 C.电视机 D.洗衣机2. 探究“电流通过导体时产生热量多少与什么因素有关”时，采用了如图所示的实验装置．密闭容器中的电阻丝产生热量越多，容器内空气受热膨胀越明显，使U形管两边液面高度差越大．图乙中两根相同的电阻丝并联后再与图甲中的电阻丝串联接入电路，则图示对应的步骤探究是（）A. 通电导体产生的热量与导体电阻的关系 B. 通电导体产生的热量与通过导体电流的关系 C. 通电导体产生的热量与导体的长度的关系 D. 通电导体产生的热量与通电时间的关系3. 电路通电后，电炉丝热得发红，而与它相连的导线却不怎么发热，其原因是（）A. 导线的电阻小B. 导线中的电流大C. 电炉丝的电阻小D. 电炉丝中的电流大4. 下列用电器工作时主要将电能转化为内能的是（）A. 收音机B. 电熨斗C. 电风扇D. 洗衣机5. 下列家用电器中，利用电流热效应工作的是（）A.家庭电扇 B. .笔记本电脑 C.洗衣机 D.电饭锅6. 如图所示的家用电器中，利用电流热效应工作的是（）A.微波炉 B.电熨斗 C.电风扇 D.洗衣机二、填空题(本大题共3小题，共6.0分)7. 一台线圈电阻为0.3Ω的玩具电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流通过线圈产生的热量是______ J，电能转化成的机械能是______ J．8. 一根阻值为100Ω的电阻丝通电100s，通过的电流为1A，则电流产生的热量为______ J．9. 大量实验表明，通电导线周围存在______ ，这一现象叫作电流的磁效应．三、实验探究题(本大题共5小题，共30.0分)10. 二个完全相同的烧瓶内装有质量相等的煤油．电阻丝R1=5Ω，R2=10Ω．用如图所示的方案探究“电流大小和通电时间相同，电流通过导体产生的热量与电阻的大小是否有关”．（1）将二个电阻丝串联起来的目的是使______ 和______ 相同．（2）某实验小组设计了如下的记录实验数据的表格，并填上了实验前已知的信息：电流I 通电时间t电阻R/Ω煤油初温t1/℃煤油末温t2/℃煤油升高的温度△t/℃______相同相同5 10表格中最后一栏应该设置的项目是______ ．（3）实验中发现甲瓶温度计示数变化较小，乙瓶温度计示数变化较大．由此可以得出的结论是______ ．（4）通电时间不变，适当减少煤油的质量，对实验带来的好处是______ ．11. 如图所示，甲、乙两个完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油．闭合开关一段时间，可以通过温度计______ 情况，判断电阻丝产生热量的多少．此方案是探究______ 和时间相同时，电流通过电阻丝产生的热量与______ 大小的关系．（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲______ R乙时，可以比较不同物质的吸热能量．若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体的比热容关系是c甲______ c乙．12. 为了探究影响电流产生热量的因素，实验室准备了两个相同的烧瓶（内装质量相等的煤油）、两个带有橡皮塞的粗细均匀的相同温度计，四根不同阻值（R1＞R2 R3=R4）的电阻丝，以及相同的滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了如图甲所示的两个方案．（1）甲方案可探究电流和通电时间一定时，电流产生的热量跟______ 关系．（2）乙方案可探究______ 和通电时间一定时，电流产生的热量跟______ 关系．（3）电阻在一定时间内产生的热量是通过烧瓶中煤油______ 的多少反映出来的，这种研究问题的科学方法叫做______ 法．13. 某同学用如图所示的实验装置来探究“电流的热效应电阻大小的关系”（1）在A和B两烧瓶中盛有质量、初温均相同的煤油，使A和B中的电阻丝阻值不同，闭合开关一段时间后，通过观察______ 可判断电流的热效应跟电阻大小关系，这种探究方法叫______ （选填“转换法”“类比法”或“控制变量法”）．（2）实验过程中发现实验现象并不明显，以下原因解释不合理的是______ （选填字母代号）A．电源电压太低B．A和B中的电阻丝阻值相差很大C．装置气密性不好（3）若用如图装置来进一步测量煤油的比热容，必须在A和B的烧瓶中装入质量、初温均相同的水和煤油，还必须要使A和B中的电阻丝阻值______ （选填“相同”或“不同”）．通电一段时间后发现A和B中温度计升高的示数之比为2：1，则装水的是烧瓶______ （选填“A”或“B”），若水的比热容是4.2×103J/（kg•℃），则煤油的比热容为______ J/（kg•℃），请列举一个有关水的比热容特性的应用实例______ ．14. 小明在探究“电流通过导体产生的热量跟什么因素有关”时，设计了如图甲、乙所示的实验装置，烧瓶内装入质量相等、初温相同的煤油，烧瓶中金属丝A、B的电阻R A＜R B，插入相同的温度计．（1）在进行甲图所示实验时，小明闭合开关一段时间后，发现两烧瓶中温度计示数均无变化，他将电压表的负接线柱与a接线柱连接，电压表的正接线柱依次与其他接线柱连接，从而检查此两点间有无电压，对应出现的电压表有无示数如表所示．电路各点间aj ai ah ag af ae ad ac ab电压表示数有有有有有无无无无根据以上信息可判断电路出现的故障是______ ；（选填选项前的字母）A．开关接触不良B．滑动变阻器短路C．导线ef 断路D．金属丝B断路（2）小明排除电路故障后继续实验，电路接通后，______ 温度计示数升高得快；（选填“P1”或“P2”）（3）在进行甲图所示实验的同时小明还按乙图所示进行实验（两图中滑动变阻器的滑片位置不变），比较P1和P3两支温度计示数变化情况，可探究电流通过导体产生的热量与______ 是否有关．四、计算题(本大题共6小题，共48.0分)15. 一台电热水器的铭牌如表所示，如果水箱中的水初始温度是20℃，（假设消耗的电能全部被水吸收，转化为水的内能）[已知：c水=4.2×103J/（kg•℃）]求：（1）电热水器在正常工作时的电流是多大？（保留一位小数）（2）热水器装满10kg的水后，把水箱中的水加热到70℃，要吸收多少热量？额定电压/V 220 容积/L 10频率/Hz 50 超温保护/℃120额定功率/kW 3（3）这个过程，电热水器正常工作至少多长时间？但实际上加热时间总是比你所求得结果长得多，请你写出产生这种现象的原因．（写出一个即可）16. 如图所示是家用电热壶及铭牌，假设电热壶电阻丝的电阻不变，水的比热容c水=4.2×103J/（kg•℃），水的密度1.0×103kg/m3．求（1）电热壶电阻丝的电阻；（2）不考虑热损失，电热壶正常工作时，把1L水从30℃加热到100℃所需要的时间；（3）当电压为198V时，电热壶的实际功率．17. 为了测定额定功率为1600W的电热水器的效率，物理兴趣小组的同学在热水器中加入质量为2kg的水，让热水器正常工作5min，测得水温从20℃上升到70℃，求：（c3 J/（kg．℃），天然气的热值为4×107J/m3）水=4.2×10（1）水吸收了多少热量；（2）该热水器正常工作时的效率；（3）若此过程改用天然气来加热，则至少需要多少m3天然气（设该热水器的效率不变）．18. 如图所示是湖北襄阳一位25岁农民自建的“屋顶发电站”，太阳晒一晒就能发电，这组光伏发电设备白天有阳光照射时每小时可发电 1.75×108J，若夏天太阳光平均每天照射的时间为10h．则（1）若每天得到的电能有60%用来加热水，可以使多少kg的水温度升高50℃[c水=4.2×103J/（kg•℃）]（2）若每天得到的电能全部由燃烧天然气获得，则需要完全燃烧多少m3的天然气？（天然气的热值q=3.5×107J/m3）（3）请你说出一点太阳能的好处．19. 家用电磁炉以其高效、节能成为新一代智能灶具，如图所示是某品牌电磁炉的铭牌，请你结合铭牌中相关的数据回答下列有关问题：（1）1标准大气压下，锅内装有2.5L温度为20℃的水，给电磁炉通电7min能把水加热到沸腾，水至少吸收多少热量[水的密度为 1.0×103kg/m3，水的比热容为 4.2×103J/（kg•℃）]？（2）正常工作时通过电磁炉的电流为多少？（3）此电磁炉烧开水时的效率是多少？（答案保留1位小数）20. 某家庭把一只标有“220V1000W”的电水壶接入照明电路，将质量为5kg的水由20℃加热到60℃，不计热量损失，c水=4.2×103J/（kg•℃），求：（1）水吸收的热量；（2）电水壶电热丝的电阻；（3）电水壶工作的时间．焦耳定律习题（含答案）【答案】1. B2. B3. A4. B5. D6. B7. 9；7118. 1×1049. 磁场10. 电流；通电时间；质量/kg；质量/kg；电流相等，通电时闻相同时，电流产生的热量与电阻有关；加热时间短11. 升高；电流；电阻；=；小于12. 电阻；电阻；电流；温度升高；转换13. 温度计示数；转换法；B；相同；B；2.1×103；热水袋中装水取暖14. C；P2；电流15. 解：（1）由P=UI可得，电热水器在正常工作时的电流：I==≈13.6A；（2）水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×10kg×（70℃-20℃）=2.1×106J；（3）不考虑热损失时电热水器的加热时间最短，由Q=W=Pt可得，需要的最少加热时间：t′====700s，因为热量会以热传递的形式转移给容器、空气等，所以实际上加热时间总是比所求得结果长得多．答：（1）电热水器在正常工作时的电流是13.6A；（2）热水器装满10kg的水后，把水箱中的水加热到70℃，要吸收2.1×106J的热量；（3）这个过程，电热水器正常工作至少700s；热量会以热传递的形式转移给容器、空气等．16. 解：（1）由电热壶的铭牌可知，额定功率P=1000W，额定电压U=220V，由P=可得，电热壶电阻丝的电阻：R===48.4Ω；（2）水的体积：V=1L=1×10-3m3，由ρ=可得水的质量：m=ρV=1×103kg/m3×1×10-3m3=1kg；水从30℃加热到100℃，水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（100℃-30℃）=2.94×105J；不考虑热损失，则电热壶消耗的电能：W=Q吸=2.94×105J；电热壶正常工作时的功率为1000W，由P=可得需要的时间：t===294s；（3）当电压为198V时，电热壶的实际功率：P实===810W．答：（1）电热壶电阻丝的电阻为48.4Ω；（2）不考虑热损失，电热壶正常工作时，把1L水从30℃加热到100℃所需要的时间为294s；（3）当电压为198V时，电热壶的实际功率为810W．17. 解：（1）水吸收的热量：Q吸=cm（t-t0），=4.2×103J/（kg•℃）×2kg×（70℃-20℃）=4.2×105J．（2）由P=得：热水器正常工作5min所消耗的电能：W′=Pt′=1600W×5×60s=4.8×105J．η=×100%=×100%=87.5%．（3）由于该热水器的效率不变，若此过程改用天然气来加热，则Q放===4.8×105J．由q=得：V===1.2×10-2m3．答：（1）水吸收了4.2×105J 的热量；（2）该热水器正常工作时效率为87.5%；（3）至少需要1.2×10-2m3天然气．18. 解：（1）一天得到的电能：W=1.75×108J/h×10h=1.75×109J，水吸收的热量：Q=1.75×109J×60%=1.05×109J，由Q=cm△t得水的质量：m===5×103kg；（2）由Q放=Vq得天然气的体积：V====50m3；（3）使用太阳能，无污染，并且利用天然能源，取之不尽，用之不完，可以节约有限的化石能源．答：（1）若每天得到的电能有60%用来加热水，可以使5×103kg的水温度升高50℃；（2）需要完全燃烧50m3的天然气；（3）无污染；取之不尽，用之不完．19. 解：（1）由密度公式ρ=可知水的质量：m=ρV=1.0×103kg/m3×2.5×10-3m3=2.5kg，在1标准大气压下，水的沸点是100℃，水吸收的热量：Q=cm（t-t0）=4.2×103J/（kg•℃）×2.5kg×（100℃-20℃）=8.4×105J；（2）由电磁炉铭牌知其额定电压220V，额定功率2100W，由P=UI可得，正常工作时通过电磁炉的电流：I==≈9.5A；（3）由P=可得，烧水时电磁炉工作消耗电能：W=P额t=2100W×7×60s=8.82×105J，所以电磁炉烧水时的效率：η=×100%=×100%≈95.2%．答：（1）水至少吸收8.4×105J的热量．（2）正常工作时通过电磁炉的电流9.5A．（3）此电磁炉烧水时的效率是95.2%．20. 解：（1）由题水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×5kg×（60℃-20℃）=8.4×105J；（2）由P=可得电水壶电热丝的电阻：R===48.4Ω；（3）电水壶接入照明电路中正常工作，不计热量损失，Q吸=W=Pt，所以电水壶工作的时间：t===840s．答：（1）水吸收的热量为8.4×105J；（2）电水壶电热丝的电阻为48.4Ω；（3）电水壶工作的时间为840s．【解析】1.解：电风扇和洗衣机主要是把电能转化为机械能；电视机主要把电能转化为光和声音；只有电饭煲是把电能转化为内能，是利用电流的热效应，故B符合题意．故选B．要解答本题需掌握：电流的热效应就是把电能转化为内能．本题主要考查学生对：电流的热效应，以及电能和其它形式能的相互转化，是一道基础题．2.解：如图，通过电阻的电阻相同，通电时间相同，由于两个电阻并联后与左边的电阻串联，则通过电阻的电流不同，根据控制变量法可知：电阻的导体的长度、电阻相同，通电时间相同，所以探究的是电流产生热量跟电流的关系．故选B．分析各个电阻的连接方式，然后根据串联、并联电路的电流特点，结合欧姆定律的应用分析．本题考查了学生对焦耳定律的认识，注意该实验中控制变量法和转换法的应用，是中考物理常见题型．3.解：根据焦耳定律Q=I2Rt可知，当电流和通电时间相同时，电阻R越大，电流通过R产生的热量越多；电炉丝与导线串联，它们的通电时间和电流大小都相同，由于导线的电阻远小于电炉丝的电阻，因此电炉丝产生的热量远远大于导线．所以，电炉丝热得发红，而导线却不怎么热，故A正确，BCD错误．故选A．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断．本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是因为发热量不同造成的．4.解：A、收音机工作时，主要将电能转化为声能，不合题意；B、电熨斗工作时，主要将电能转化为内能，符合题意；CD、电风扇和洗衣机主要是依靠电动机工作，将电能转化为机械能，不合题意．故选B．电流做功的过程，实际上就是能量转化的过程，消耗电能转化成其它形式的能．本题考查了用电器中的能量转化，要知道电风扇、洗衣机主要部件是电动机，把电能转化为机械能．5.解：A、电风扇利用电动机带动工作，即将电能主要转化为了动能，故错误；B、电视机工作时将电能转化为光能和声能，故错误；C、洗衣机利用电动机带动工作，利用了电流的磁效应．故错误；D、电饭锅是利用了电流的热效应来加热的，故D正确．故选D．当电流通过电阻时，电流作功而消耗电能，产生了热量，这种现象叫做电流的热效应．一方面，利用电流的热效应可以为人类的生产和生活服务；另一方面，电流的热效应也有一些不利影响．任何通有电流的导线，都可以在其周围产生磁场的现象，称为电流的磁效应．主要考查电流的热效应、电流的磁效应和电流的化学效应在生活中的应用实例，只有认真把握它们的定义，才能真正区分它们利用的是哪一个效应．体现了物理来源于生活，又服务于社会的理念．6.解：A、微波炉主要是把电能转化为电磁波，不是利用电流热效应，故A错误；B、电熨斗是将电能转化为内能，是利用电流的热效应，故B正确；C、电风扇是将电能转化为机械能，不是利用电流热效应，故C错误；D、洗衣机主要是把电能转化为机械能，不是利用电流热效应，故D错误．故选B．电流具有热效应、磁效应和化学效应；电流的热效应就是把电能转化为内能．本题主要考查学生对：电流的热效应，以及电能和其它形式能的相互转化．是一道基础题．7.解：电动机工作2min消耗的电能：W=UIt=12V×0.5A×2×60s=720J，在2min内线圈产生的热量：Q=I2Rt=（0.5A）2×0.3Ω×120s=9J；电能转化成的机械能：W机械=W-Q=720J-9J=711J．故答案为：9；711．（1）已知电压与电流，由功的公式W=UIt可求出电动机消耗的电能；（2）利用焦耳定律公式Q=I2Rt可求出电动机线圈产生的热量；（3）电动机消耗的电能与电动机线圈产生的热量之差等于电动机转化的机械能．本题考查了电动机消耗电能、线圈产生的热量、电动机转化机械能的计算，要知道电动机消耗的电能等于电动机线圈产生的热量与转化的机械能之和．8.解：电流产生的热量：Q=I2Rt=（1A）2×100Ω×100s=1×104J．故答案为：1×104．知道通过电阻丝的电流、电阻丝的阻值和通电时间，根据焦耳定律公式Q=I2Rt求出电流产生的热量．本题考查了学生对焦耳定律的了解和掌握，只要记住公式Q=I2Rt即可正确解答，属于基础性题目，比较简单．9.解：丹麦物理学家奥斯特在1820年发现：通电导线周围存在着磁场，这是电流的磁效应．故答案为：磁场．奥斯特实验：在静止的小磁针上方，放一根与磁针平行的导线，给导线通电时磁针将偏转，说明了通电导体周围存在磁场．本题是一道基础题，掌握基础知识即可正确解题，平时要注意基础知识的学习．10.解：（1）由图可知，两电阻串联，电流和通电时间相等，阻值R1的电阻丝两根，阻值R2的电阻丝两根（R1＞R2），电阻不等，由此可知，甲图可以探究当电流和通电时间相同时，电流产生热量跟电阻的关系；（2）在探究电流大小和通电时间相同，电流通过导体产生的热量与电阻的大小是否有关时，应控制煤油的质量相等，故最后一栏为“质量/kg”；（3）实验中采用两电阻串联的方式，目的是为了控制两电阻丝中的电流相同．通电一定时间后，甲瓶中温度计示数高，由此得出的实验结论是：电流相等，通电时闻相同时，电流产生的热量与电阻有关；（4）通电时间不变，适当减少煤油的质量，由Q=cm△t可知，升高相同的温度，吸热比较少，加热时间短．故答案为：（1）电流；通电时间；（2）质量/kg；（3）电流相等，通电时闻相同时，电流产生的热量与电阻有关；（4）加热时间短．（1）图中，两电阻串联，电路中的电流和通电时间相等，根据Q=I2Rt可判断产生热量与什么物理量有关；（2）在探究电流大小和通电时间相同，电流通过导体产生的热量与电阻的大小是否有关时，应控制煤油的质量相等；（3）实验中采用控制变量法，探究电流通过导体产生的热量与电阻间关系时，控制通电时间和电流大小相同，将两电阻丝串联在电路中，控制电流相同；（4）根据Q=cm△t分析．采用控制变量法是探究实验常用的方法，本实验可通过控制电流、通电时间不变，只改变电阻，然后看热量的变化．11.解：（1）电流通过导体产生的热量不易直接观察，本实验中通过温度计示数的变化显示电流产生热量的多少．探究电流产生的热量多少与电阻的关系时，应控制通过甲乙两电阻的电流和通电时间不变．故据图可知，此时两电阻串联，所以电流相同，通电时间相同，故该装置可以探究电热和电阻的关系；（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲=R乙时，即相同的时间两电阻丝上产生的热量相同，故温度计a比温度计b温度升高得快，则说明甲的比热容小于乙的比热容．故答案为：（1）升高；电流；电阻；（2）=；小于；（1）电流产生的热量不能用眼睛直接观察，通过温度计示数的变化显示电流产生热量的多少．（2）电流产生的热量跟电流大小、电阻大小、通电时间有关．探究电流产生的热量跟电流大小关系时，控制电阻和通电时间不变；探究电流产生的热量跟电阻的关系时，控制电流和通电时间不变；探究电流产生的热量跟通电时间的关系时，控制电流和电阻不变．（3）相同质量的物质吸收相等的热量，温度升高越快，吸热能力越弱，比热容越小．掌握电流产生热量多少的影响因素，利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系．12.解：（1）由图甲知，两电阻丝串联，通过的电流相同、通电时间相同，两电阻的阻值不同，所以可探究的问题是在通过的电流一定时，电热与电阻的关系；（2）由图乙知，两电阻丝并联，并且两电阻的阻值、通电时间相同，探究的问题是在电阻和通电时间一定时，电热与电流的关系；（3）电流通过导体产生热量的多少，我们通过肉眼直接观察看不到其多少，但可以通过煤油的温度升高把电流通过导体产生热量的多少体现出来．这种研究问题的科学方法叫做转换法．故答案为：（1）电阻；（2）电阻；电流；（3）温度升高；转换．（1）（2）分析甲图和乙图中电阻丝的连接方式（串联时电流相同、通电时间相同），并结合焦耳定律找出相同的量和不同的量，据此分析得出答案．（3）电流通过导体产生热量的多少，我们通过肉眼直接观察看不到其多少，在此应用了转换法，把电流通过导体产生热量的多少用我们能看到的现象表现出来．本题考查了控制变量法和转化法的应用，并结合所选取的实验器材能确定研究的问题，并且可以把所学的物理知识在生活中加以应用．13.解：（1）实验中通过观察两支温度计示数变化来比较电流产生的热量的多少；这种探究方法叫转换法；（2）根据焦耳定律可知，电热与电阻有关，阻值相差越大，电热相差越明显，故选B；（3）由Q=I2Rt可知，相同的电阻丝在相同时间内产生的热量相同，即水和煤油吸收的热量相同，由Q=cm△t可知，温度计升高的示数越小，比热容越大，故装水的是烧瓶B；由于水和煤油吸收的热量相同，所以Q1=Q2，即c1m1△t1=c2m2△t2，则=2，解得c煤油=2.1×103J/（kg•℃）；热水袋中装水取暖就是利用水的比热容大的特性．故答案为：（1）温度计示数；转换法；（2）B；（3）相同；B；2.1×103；热水袋中装水取暖．（1）温度计示数的变化反映了液体温度的变化，反映了液体吸收热量即电流产生热量的多少，这种探究方法叫转换法．（2）电热和电阻有关，当电流和能电时间一定时，电阻越大，产生的电热越多．（3）由Q=I2Rt可知，电阻丝在相同时间内产生的热量相同，即水和煤油吸收的热量相同，由Q=cm△t即可求出煤油的比热容．本题通过实验探究电流通过导体产生的热量与电阻的关系，考查了学生对控制变量法的应用以及掌握一种常用的物理研究方法--转换法．14.解：（1）①aj间有电压，说明电源没有问题；②ai间有电压，说明导线ji没有断路；③ah间有电压，说明金属丝A没有断路；④ag间有电压，说明导线gh没有断路；⑤af间有电压，说明金属丝B没有断路；⑥ae间没有电压，说明导线fe断路；⑦ad间没有电压，说明滑动变阻器或者导线fe断路；⑧ac间没有电压，说明导线cd、滑动变阻器或者导线fe断路；⑨ab间没有电压，说明导线开关、cd、滑动变阻器或者导线fe断路．综上可知，导线ef断路．（2）由图可见，A、B两段电阻丝串联，通过的电流相等，由于两个烧瓶中金属丝A、B 的电阻R A＜R B，根据Q=I2Rt，所以金属丝B产生的热量多，因此P2温度计示数升高得快．（3）甲乙两图中，通过电阻R A的电流不同，比较相同通电时间内，P1和P3两支温度计示数变化情况，可探究电流产生的热量与电流是否有关．故答案为：（1）C；（2）P2；（3）电流．（1）电压表是测量电压的仪表，电源是提供电压的装置，电压表如果有示数，说明电压表和电源两极连接的部分没有断路；电压表如果没有示数，说明电压表与电源两极连接的部分断路或者电压表被短路．（2）两段电阻丝串联，通过的电流相等，根据焦耳定律的内容可知：在电流和通电时间相同时，电阻越大，产生的热量越多．（3）在电阻和通电时间相同的条件下，观察两只温度计示数变化情况，可以探究电流产生的热量与电流的关系．本题考查了电路故障的判断以及焦耳定律的探究实验，尤其是电路故障的判断是个难点，难度较大．15.（1）电热水器在正常工作时的功率和额定功率相等，根据P=UI求出其电流；（2）知道水的质量和初温、末温以及比热容，根据Q吸=cm（t-t0）求出水吸收的热量；（3）不考虑热损失时电热水器的加热时间最短，根据Q=W=Pt求出最短加热时间，然后根据热量的散失回答实际加热时间比计算加热时间长的原因．本题考查了电功率公式、吸热公式、电功公式的灵活运用，从表格中获取有用的信息是关键．16.（1）由铭牌可知，电热壶的额定电压和额定功率，根据P=可求出电热壶电阻丝的电阻；（2）已知水的体积，利用m=ρV求水的质量，再利用Q吸=cm△t求水吸收的热量；不考虑热损失时，利用Q吸=W=Pt求出加热时间；（3）电热壶电阻丝的电阻不变，根据P=可求出当电压为198V时，电热壶的实际功率．本题为电学和热学的综合计算题，根据电热水壶的铭牌找出其额定电压与额定功率是正确解题的前提，熟练应用电功率的变形公式、吸热公式是正确解题的关键．17.（1）由吸热公式Q=cm△t可以求出水所吸收的热量．（2）利用W=Pt求出电热水器正常工作5min所消耗的电能，然后利用η=即可求效率．（3）已知热量和天然气热值，可利用公式V=计算体积．掌握住吸收的热量的计算公式、电功率的变形公式、效率公式，直接计算即可，难度不大．18.（1）根据题意求出水吸收的热量，再根据Q=cm△t求出水的质量；（2）根据W=Q放=Vq求出天然气的体积；（3）为了达到“环保、绿色、节能”，我们应该使用一些新技术、新能源和新材料．如太阳能的利用，有利于节能．本题考查能量转化、热量计算、以及环保节能方面的了解和掌握．太阳能的利用，无污染，并且有利于节能．19.（1）由密度公式求出水的质量，然后应用热量公式求出水吸收的热量．（2）根据电磁炉铭牌知其额定电压和额定功率，由P=UI计算正常工作时通过电磁炉的电流．（3）先计算电磁炉工作消耗电能，再应用效率公式可以求出电磁炉的效率．本题考查了密度公式、热量公式、功率公式与效率公式的应用，从电磁炉铭牌上获取有用信息是解题的关键．20.。

测量小灯泡电功率焦耳定律一、选择题1、一个灯泡的铭牌上标着“PZ220──100”，在室温下用伏安法测得它的灯丝电阻为R1，后在正常工作时再用伏安法测得它的灯丝电阻为R2=48.4欧，发现R2比R1大10倍以上，这是由于（）A. 前一次测得的阻值必定是错的B.后一次测得的阻值是错的C.对大多数导体来说，温度越高，电阻越大，灯丝属于这种导体D.不论什么导体，都是温度越高电阻越大2、小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时，小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则( )A．小灯泡额定功率为7.5WB．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5WD．在5V时小灯泡功率为1.5W3、小宇同学思考能不能只用一只电表测出小灯泡的电功率，他设计了下列四个电路图。

图中的电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是：4、小明按图示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是( )A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“1OΩ 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同5、小勤在做“调节灯泡亮度”的电学实验时, 电路如图11 所示。

电源电压恒为4. 5V,电压表量程“0 ～3V”, 滑动变阻器规格“50Ω 1A”, 灯泡L 标有“2. 5V 1. 25W”字样( 忽略灯丝电阻变化) 。

中考物理复习焦耳定律一．解答题〔共12小题〕1．〔2010•某某〕如图是小明探究电流产生的热量与哪些因素有关的装置：在两个一样的烧瓶中装有质量_________〔选填“相等〞或“不等〞〕的_________〔选填“同种〞或“不同〞〕液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与_________的关系；实验过观察_________来比拟电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择_________来进展实验．2．〔1999•〕如图，有二个电阻R1、R2分别以串联和并联的方式接入一样电压的电路上，如此一样时间产生热量较多的是图中_________图的电路〔填“a〞或“b〞〕．3．〔2012•〕小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系〞．甲、乙两瓶中装有质量与初温都一样的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．〔1〕实验中煤油吸热的多少是通过_________来反映的〔选填“温度计示数〞或“加热时间〞〕．〔2〕为了在较短的时间达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容_________水的比热容．〔选填“大于〞或“小于〞〕．〔3〕通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是_________．〔4〕该实验中用到的研究物理问题的法是_________．4．〔2012•〕如图〔甲〕所示，两只一样的烧瓶里装有同样的煤油，它们的初温一样，实验小组同学利用该装置探究“电流的热效应与电阻的关系〞．〔1〕请用笔画线代替导线，将图〔甲〕的电路连接完整〔要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉〕〔2〕两烧瓶中电阻丝的材料、横截面积均一样，由图可知：两电阻丝的阻值R a_________R b 〔选填“＞〞、“＜〞或“=〞〕〔3〕通电一段时间后，a、b两温度计的示数如图〔乙〕所示，如此b的示数是_________℃．由此可知：在一样的时间，电流一定时，电阻越_________，它产生的热量越_________．〔4〕假如将图〔甲〕的电路改成图〔丙〕所示，通电一段时间后，_________温度计的示数较大．〔选填“a〞或“b〞〕5．〔2013•〕如图是“探究电流的热效应跟电阻大小关系〞的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A金属丝是铜丝，电阻较小；烧瓶B的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量_________〔选填“相等〞或“不相等〞〕．当开关闭合后，_________〔选填“A〞或“B〞〕瓶中温度计示数上升较快．6．〔2013•甘孜州〕小红和小芳想利用如下列图的装置探究“导体产生的热量与电阻大小的关系〞．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比拟小，烧瓶B中的金属丝是镍铬合金丝，电阻比拟大，两瓶煤油中温度计可以显示煤油的温度．〔1〕上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的_________和通电时间一样．〔2〕实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这明确：在电流和通电时间一样的情况下，导体的电阻越_________，产生的热量越多．〔3〕小红提议利用该装置改装成“比拟食用油和煤油的吸热能力〞的实验．假如烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比拟食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B中食用油和煤油的_________一样，烧瓶A、B中金属丝的电阻_________〔填“一样〞或“不一样〞〕．7．〔2013•宿迁〕在探究“影响电流热效应的因素〞实验中〔1〕为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶安装一根电阻丝，并插入一支温度计，通过比拟烧瓶液体的温度变化，来判断一样时间不同电流产生的热量多少，这种研究方法叫_________．假如他想让烧瓶液体在短时间温度变化更明显，应选用_________〔选填“煤油〞或“水〞〕，理由是_________．〔2〕小明先测量烧瓶液体的温度后，闭合开关，通电30s再测量烧瓶液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据〔见表〕．实验次数电流/A 通电时间/s 电阻/Ω温度升高量/℃1 30 102 30 10由此得出：同一导体，在通电时间相等时，电流_________，其产生的热量_________．〔3〕假如要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中_________〔选填“A〞或“B〞〕烧瓶与甲图中的烧瓶_________〔选填“串联〞或“并联〞〕．8．〔2013•〕为了探究影响电流产生热的因素，小红同学用两个一样烧瓶，装入等量的煤油，烧瓶A中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如下列图，开始时两瓶中的煤油温度一样．〔1〕通电一段时间后，小红比拟瓶口温度计的示数，是为了探究电热与_________的关系．〔2〕烧瓶中的液体用煤油而不用水，其主要原因是_________．〔3〕如果通电一段时间后，烧瓶A中煤油的温度上升了△t，如此烧瓶B中的煤油温度上升_________．〔假设电阻产生的热量被煤油全部吸收〕9．〔2014•〕在做“电流通过导体时产生的热量与什么因素有关〞的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．〔1〕假如通电时间一样，发现B玻璃管液面上升较高，这明确：在电流和通电时间一样的情况下，导体的_________越大，产生的热量越多．〔2〕小刚采用了如图乙所示的实验装置，通电一样时间，发现A玻璃管液面上升较高，这明确：在电阻和通电时间一样的情况下，通过导体的_________越大，产生的热量越多．〔3〕该实验中用到的研究物理问题的方法是_________法和转换法．10．〔2014•〕小明冬天取暖时发现：电暖器的电热丝热的发红，而与电热丝相连的导线却不怎么热．〔1〕请你根据小明发现的现象提出一个需要探究的物理问题；〔2〕如图是小明进展实验探究的局部电路，A、B烧瓶中装有质量相等、初温一样的煤油，金属丝电阻分别为R A、R B，R A＜R B．通电一段时间后，发现B烧瓶中温度计的示数大些．请用所学的知识解释此现象．11．〔2014•〕圆圆同学在探究“电流通过导体产生热的多少与什么因素有关〞时采用了如下列图的实验装置．请仔细观察甲、乙两图．〔1〕实验总通过观察两个U形管中_________的变化来比拟电流通过电阻丝产生的热量的多少．〔2〕你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与_________的关系．〔3〕由乙图所示的实验现象可以得到的结论是在电阻一样、通电时间一样的情况下，通过电阻的_________越大，电阻产生的热量越多．〔4〕该实验采取的探究方法是_________．12．〔2013•〕小明和小华同学为了探究“电流通过导体产生的热量与电阻的关系〞，设计了如下列图的实际电路，两个烧瓶A、B中盛有等量、初温相等的煤油，R A与R B是阻值不同的电热丝．〔1〕R A与R B采用串联的方式，其目的是为了控制通电时间、_________相等．〔2〕小明同学为了比拟R A与R B阻值的大小，用电压表分别测出R A与R B两端电压的大小，发现U A＜U B，如此R A_________R B〔选填“＞〞“＜〞或“=〞〕．〔3〕在一样的时间，可通过观察_________来比拟电流通过电热丝产生的热量多少；为了升温较快，试验液体选用煤油而不选水，主要是水的比热容比煤油_________〔选填“大〞或“小〞〕．〔4〕通过实验，发现烧瓶B中煤油吸热多，这明确：在电流、通电时间一样的情况下，电阻_________〔选填“越大〞或“越小〞〕，产生的热量越多．〔5〕小华想改装此实验装置用来“测量煤油的比热容的大小〞，如此他们应将烧瓶A中煤油换成与其_________〔选填“质量〞或“体积〞〕相等的水，并将电热丝R A换成_________的电热丝．测量时，水和煤油的初温均为t0，通电一段时间后，水和煤油的末温分别为t水、t煤油，请写出煤油比热容的表达式：c煤油=_________．〔水的比热容为c水〕．小明认为这样测量煤油的比热容会有较大的误差，原因主要有：_________．〔只要写出一条即可〕中考物理复习焦耳定律参考答案与试题解析一．解答题〔共12小题〕1．〔2010•某某〕如图是小明探究电流产生的热量与哪些因素有关的装置：在两个一样的烧瓶中装有质量相等〔选填“相等〞或“不等〞〕的同种〔选填“同种〞或“不同〞〕液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与电阻的关系；实验过观察温度计示数变化来比拟电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择煤油来进展实验．考点：电热．专题：压轴题；控制变量法．分析：如图中两个电阻丝是串联，如此电流相等，是研究电流产生的热量与电阻的关系的实验，应使用一样的等质量的液体，通过观察升高的温度来比拟吸收的热量，由于煤油的比热容比水的比热容小，为了效果明显，应使用煤油做实验．解答：解：这是研究电流产生的热量与电阻的关系的实验，使用了串联电路，使电流相等，为了比拟产生的热量的多少，应使用一样的等质量的液体来吸收热量，通过观察温度计示数的变化来反映吸收的热量的多少，为了使效果明显，应使用比热容小的煤油进展实验．故此题答案为：相等；同种；电阻；温度计示数变化；煤油．点评：此题利用控制变量法来进展研究电流产生的热量与电阻的关系的实验，应控制吸热液体的材料一样，质量相等，通过观察液体的温度的变化来比拟吸热的多少．2．〔1999•〕如图，有二个电阻R1、R2分别以串联和并联的方式接入一样电压的电路上，如此一样时间产生热量较多的是图中a图的电路〔填“a〞或“b〞〕．考点：电热；焦耳定律的计算公式与其应用．专题：电与热、生活用电．分析：首先根据两图中电阻的连接方式，求出电路的总电阻，然后根据焦耳定律的表达式Q=I2Rt和欧姆定律的表达式I=进展比拟分析．解答：解：a图中两电阻并联，电路的总电阻R a=；b图中两电阻串联，电路的总电阻R b=R1+R2；∴R a＜R b又∵Q=I2Rt、I=∴Q=t因此，Q a＞Q b故答案为：a．点评：此题考查了串联电路和并联电路的电阻关系，灵活运用Q=W=t是解题的关键．3．〔2012•〕小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系〞．甲、乙两瓶中装有质量与初温都一样的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．〔1〕实验中煤油吸热的多少是通过温度计示数来反映的〔选填“温度计示数〞或“加热时间〞〕．〔2〕为了在较短的时间达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容小于水的比热容．〔选填“大于〞或“小于〞〕．〔3〕通电一定时间后，乙瓶中的温度计示数升高的快，由此得出的实验结论是在电流和通电时间一样时，导体电阻越大产生的热量越多．〔4〕该实验中用到的研究物理问题的法是控制变量法．考点：焦耳定律；热量的计算．专题：实验题；控制变量法；转换法．分析：〔1〕首先导体产生的热量是要通过煤油的温度变化表现出来，由t=+t0可知，煤油的质量和初温要一样．〔2〕为了在较短的时间达到明显的实验效果，即观察到得温度计示数变化大，如此在同质量吸收一样热量的条件下，比热容小的液体温度变化大．〔3〕使用一样质量的煤油，通电一定时间后，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；由此得出结论．〔4〕知道热量与电流、电阻与通电时间有关，可变因素较多，此题是在电流、时间一样的前提下，使用不同的电阻，探究热量与电阻的关系，这采用的是控制变量法．解答：解：〔1〕两电阻丝产生热量的多少是通过温度计示数的变化反映出来的．由Q=cm〔t﹣t0〕得，t=+t0，可见影响温度计示数的不只是热量，还有煤油的初温和质量，所以要保证煤油的初温和质量都一样，才能通过温度的变化反映出热量的多少．〔2〕假如将烧瓶中装有水，如此由Q=cm△t可知：在一样质量的水和煤油中，吸收的一样的热量时，由于水的比热容大，温度升高的度数少，温度计的示数变化不明显；〔3〕综合实验过程，使用一样质量与初温都一样的煤油，在电流和通电时间一样的前提下，乙瓶中的温度计示数升高的快，说明乙瓶中的煤油吸收的热量多，即乙瓶中的镍铬合金丝产生的热量多；所以可得出的结论是：在电流和通电时间一样时，导体电阻越大产生的热量越多〔4〕为保证通过两个电阻的电流总是相等，电阻串联；同时保证了它们的通电时间也相等，导体中产生的热量就只与电阻有关了，为此采用控制变量法．煤油吸热的多少是通过温度计示数的变化来反映的，这是采取的转换法．故答案是：〔1〕温度计示数；〔2〕小于；〔3〕在电流和通电时间一样时，导体电阻越大产生的热量越多；〔4〕控制变量法〔或转换法，填对一个即可〕．点评：采用控制变量法是探究实验常用的方法，本实验可通过控制电流、通电时间不变，只改变电阻，然后看热量的变化．4．〔2012•〕如图〔甲〕所示，两只一样的烧瓶里装有同样的煤油，它们的初温一样，实验小组同学利用该装置探究“电流的热效应与电阻的关系〞．〔1〕请用笔画线代替导线，将图〔甲〕的电路连接完整〔要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉〕〔2〕两烧瓶中电阻丝的材料、横截面积均一样，由图可知：两电阻丝的阻值R a＜R b〔选填“＞〞、“＜〞或“=〞〕〔3〕通电一段时间后，a、b两温度计的示数如图〔乙〕所示，如此b的示数是35℃．由此可知：在一样的时间，电流一定时，电阻越大，它产生的热量越多．〔4〕假如将图〔甲〕的电路改成图〔丙〕所示，通电一段时间后，a温度计的示数较大．〔选填“a〞或“b〞〕考点：焦耳定律．专题：压轴题；实验探究题；电与热、生活用电．分析：〔1〕滑动变阻器、两电阻丝串联接入电路，注意滑动变阻器要接上面的接线柱．〔2〕导体电阻由导体材料、长度、横截面积决定，在材料、横截面积一样的情况下，导体越长，导体电阻越大，根据图甲所示导体长度间的关系．判断两电阻的阻值大小．〔3〕根据图乙b所示温度计，确定温度计的分度值，然后读出温度计的示数；根据实验条件、温度计示数进展分析，从而得出实验结论．〔4〕由图丙可知，两电阻丝并联，根据电阻大小、由并联电路特点与电功公式W=t判断哪个温度计示数大．解答：解：〔1〕滑动变阻器、两电阻丝串联接入电路，电路图如如下图所示．〔2〕由图甲可知，电阻R b的电阻丝长，又∵电阻丝的材料、横截面积均一样，∴R a＜R b．〔3〕由图乙b所示温度计可知，温度计分度值是1℃，温度计示数是35℃；由图乙可知，温度计b的示数大于温度计a的示数，如此R b产生的热量大于电阻R a产生的热量，两电阻串联，R a＜R b，通过两电阻的电流I、通电时间t都相等，由此可见：在一样的时间，电流一定时，电阻越大，它产生的热量越多．〔4〕由图丙可知，两电阻并联，电阻两端的电压U相等，R a＜R b，由Q=t可知，Q a＞Q b，所以通电一段时间后，a温度计的示数较大．故答案为：〔1〕电路图如如下图所示；〔2〕＜；35；大；多；〔3〕a．点评：此题考查了连接电路图、影响导体电阻的因素、温度计读数、电功公式的应用、串并联电路的特点等问题，实验中应用了控制变量法，解题时注意控制变量法的应用．5．〔2013•〕如图是“探究电流的热效应跟电阻大小关系〞的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A金属丝是铜丝，电阻较小；烧瓶B的金属丝是镍镉合金丝，电阻较大．实验中应使两瓶中盛装的煤油的质量相等〔选填“相等〞或“不相等〞〕．当开关闭合后，B〔选填“A〞或“B〞〕瓶中温度计示数上升较快．考点：电热．专题：实验题；压轴题；控制变量法．分析：电热的影响因素有电流、电阻、通电时间．首先要判断清楚两段导体的什么因素是一样的，什么因素是不同的，再根据焦耳定律来判断哪段导体产生的电热多，即这个瓶中温度上升较快．解答：解：〔1〕根据控制变量法，实验中改变要研究的因素，控制不研究的因素一定；〔2〕根据焦耳定律Q=I2Rt，铜丝和镍铬合金丝是串联的，所以电流I和通电时间t一样，镍铬合金丝比铜比电阻大，所以产生电热多，故B瓶的温度上升较快．故答案为：相等；B．点评：此题考查了学生对焦耳定律的了解和掌握，在研究电流产生的热量与什么因素有关时，要用好控制变量法．6．〔2013•甘孜州〕小红和小芳想利用如下列图的装置探究“导体产生的热量与电阻大小的关系〞．两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比拟小，烧瓶B中的金属丝是镍铬合金丝，电阻比拟大，两瓶煤油中温度计可以显示煤油的温度．〔1〕上述实验中铜丝和镍铬合金丝采用的电路连接方式是串联，这样连接的目的是控制通过金属丝的电流和通电时间一样．〔2〕实验中，小明和小红发现烧瓶B中温度计的示数升高很快，这明确：在电流和通电时间一样的情况下，导体的电阻越大，产生的热量越多．〔3〕小红提议利用该装置改装成“比拟食用油和煤油的吸热能力〞的实验．假如烧瓶B的器材不变，她们除了把烧瓶A的煤油换成食用油外，还需更换烧瓶A中的金属丝．此外，为了能在通电一段时间后，通过两温度计示数的变化量来比拟食用油和煤油的吸热能力，他们设计的实验必须满足的条件还有烧瓶A、B中食用油和煤油的质量一样，烧瓶A、B中金属丝的电阻一样〔填“一样〞或“不一样〞〕．考点：焦耳定律．专题：探究型实验综合题．分析：〔1〕根据图示可知，两电阻串联，目的是控制通过它们的电流相等，由焦耳定律可知阻值越大的电阻产生的热量越多，温度升高越快；〔2〕根据Q=I2Rt可知，要研究电流通过导体产生的热量与电阻的关系，必须保持电流和通电时间一样，比拟AB产生热量多少与电阻大小的关系．〔3〕由吸热公式Q吸=cm△t可知，要比拟食用油和煤油的比热容大小，应让两瓶中食用油和煤油的质量m相等、吸收的热量相等，通过比拟它们升高的温度大小关系，得出比热容的大小关系．解答：解：〔1〕两电阻串联，所以通过它们的电流相等；目的是控制通过金属丝的电流和通电时间一样．〔2〕镍铬合金丝的电阻大于铜导线的电阻，烧瓶B中温度计的示数升高很快，这明确：在电流和通电时间一样的情况下，导体的电阻越大，产生的热量越多．〔3〕要比拟食用油和煤油的比热容，如此应让食用油和煤油的质量相等，吸收的热量相等，由温度的变化求得比热的大小；故用一样质量的食用油代替水，两瓶中都有一样电阻丝，电阻相等．故答案为：〔1〕电流；〔2〕大；〔3〕质量；一样．点评：此题通过焦耳定律的实验重点考查学生对控制变量法、转化法的掌握和应用，以与学生分析实验现象得出结论的能力；控制变量法为物理实验中的常用方法，应重点掌握．7．〔2013•宿迁〕在探究“影响电流热效应的因素〞实验中〔1〕为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶安装一根电阻丝，并插入一支温度计，通过比拟烧瓶液体的温度变化，来判断一样时间不同电流产生的热量多少，这种研究方法叫转换法．假如他想让烧瓶液体在短时间温度变化更明显，应选用煤油〔选填“煤油〞或“水〞〕，理由是煤油比热容小，相等的质量吸收一样的热量，温度上升明显．〔2〕小明先测量烧瓶液体的温度后，闭合开关，通电30s再测量烧瓶液体的温度，得到温度的升高量填入．实验次数电流/A 通电时间/s 电阻/Ω温度升高量/℃1 30 102 30 10由此得出：同一导体，在通电时间相等时，电流越大，其产生的热量越多．〔3〕假如要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中B〔选填“A〞或“B〞〕烧瓶与甲图中的烧瓶串联〔选填“串联〞或“并联〞〕．考点：焦耳定律．专题：探究型实验综合题．分析：〔1〕掌握转换法在实验中的应用，通过比拟烧瓶温度的变化，来判断一样时间不同电流产生的热量多少；为了实验效果更加明显，实验应采用比热容较小的液体；〔2〕分析表格中数据一样的量和不同的量，判断温度升高的影响因素；〔3〕要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同．解答：解：〔1〕实验过比拟烧瓶液体的温度变化，来判断一样时间不同电流产生的热量多少，这种研究方法叫转换法；由于煤油的比热容较小，质量一样吸收热量一样时，温度变化比拟明显，应选用煤油进展实验；〔2〕由表格中数据知，通电时间和电阻相等，电流增大为原来的2倍，温度升高为原来的4倍，即产生的热量为原来的4倍，可知通电时间和电阻相等，产生的热量与电流的2次方成正比；〔3〕假如要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，电阻不同，所以应该选择B烧瓶和甲图中的烧瓶串联．故答案为：〔1〕转换法；煤油；煤油比热容小，相等的质量吸收一样的热量，温度上升明显；〔2〕越大；越多；〔3〕B；串联．点评：此题考查的是影响电流热效应的因素实验，考查了温度变化与比热容的关系，考查了控制变量法在实验中的应用，要探究产生热量的多少和其中一个量之间的关系，需保持其它量不变，注意实验数据的分析，同时涉与到了串联电路电流的特点．8．〔2013•〕为了探究影响电流产生热的因素，小红同学用两个一样烧瓶，装入等量的煤油，烧瓶A中的电阻是烧瓶B中电阻的2倍，温度计用来显示煤油的温度，如下列图，开始时两瓶中的煤油温度一样．〔1〕通电一段时间后，小红比拟瓶口温度计的示数，是为了探究电热与电阻的关系．〔2〕烧瓶中的液体用煤油而不用水，其主要原因是煤油的比热容小．〔3〕如果通电一段时间后，烧瓶A中煤油的温度上升了△t，如此烧瓶B中的煤油温度上升△t．〔假设电阻产生的热量被煤油全部吸收〕考点：焦耳定律．专题：探究型实验综合题．分析：〔1〕实验目的是探究影响电热的因素，由图知，两段电热丝串联所以通过的电流一样，通电时间也一样，产生的热量不同，是因为电热丝的阻值不同．〔2〕从煤油与水的比热容大小关系分析实验中用煤油而不用水的原因．〔3〕电阻的关系，根据焦耳定律Q=I2Rt计算电阻放出的热量；再根据吸热公式Q=cm△t比拟升高的温度关系，计算烧瓶B中的煤油升高的温度．解答：解：〔1〕由图知，两个电阻是串联的，电流相等，通电时间相等，电阻不同，所以实验目的是探究在电流和通电时间一定时，电热跟电阻的关系；〔2〕因为煤油的比热容比水的比热容小，一样质量的煤油和水比拟，吸收一样的热量，煤油温度升高的多，用煤油做实验效果更明显，便于观察；〔3〕A、B电阻串联，电流和通电时间相等，根据焦耳定律，电阻放出热量关系为：==；两瓶中煤油质量相等，电阻放出的热量完全被煤油吸收，根据吸热公式Q=cm△t得，===，△t B=△t A=△t；故答案为：〔1〕电阻；〔2〕煤油的比热容小；〔3〕△t．点评：此题通过焦耳定律的实验重点考查学生对控制变量法、转化法的掌握和应用，以与学生熟练运用焦耳定律和热量计算公式的能力；控制变量法为物理实验中的常用方法，应重点掌握．9．〔2014•〕在做“电流通过导体时产生的热量与什么因素有关〞的实验时，小于采用了如图甲所示的实验装置．两个透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化．〔1〕假如通电时间一样，发现B玻璃管液面上升较高，这明确：在电流和通电时间一样的情况下，导体的电阻越大，产生的热量越多．〔2〕小刚采用了如图乙所示的实验装置，通电一样时间，发现A玻璃管液面上升较高，这明确：在电阻和通电时间一样的情况下，通过导体的电流越大，产生的热量越多．〔3〕该实验中用到的研究物理问题的方法是控制变量法和转换法．考点：焦耳定律．专题：探究型实验综合题．分析：电流产生的热量跟电流大小、电阻大小、通电时间有关．〔1〕探究电流产生热量跟电阻关系时，控制通电时间和电流不变；〔2〕探究电流产生热量跟通电时间关系时，控制电流和电阻不变；〔3〕探究电流产生的热量跟电流大小和电阻大小关系时运用了控制变量法；电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，表现的是转换思想．解答：解：〔1〕将容器中的电阻丝串联起来接到电源两端，通过它们的电流I与通电时间t一样，左边容。
