施工图审查要点一览表

施工图会审要点4、给排水及暖通专业(1)设计文件是否齐全、是否清楚、图纸内容有无遗漏或差错;(2)设计有无明确应遵循的施工规范、标准;(3)审查图纸中设备、管道及管道附件选用和布置是否合理、可靠,是否便于施工。

操作和检修。

如采用新材料、新工艺或新设备则应审核其是否满足工艺上的要求且技术经济是否可行,设备材料供应有无问题;(4)审核图纸中的平面尺寸、走向、标高、管径、坡度的标注是否正确、清晰、平面图、立面图、透视图是否一致;(5)埋地管道的埋置深度、形式,与建构筑物基础、道路及其它管线的水平净距和交叉净距是否符合规范要求;(6)设计有没有为设备、管道、管配件的安装、操作、维修留有必要的空间。

对于大型设备和管道土建结构中是否预留了安装和维修的孔洞,有无考虑必要的维修和起吊设施,结构图中预留孔洞的位置与工艺图是否一致;(7)管道穿越地下室,水池等构筑物墙、地面及穿越伸缩缝、沉降缝是否采取了可靠的防水措施和技术措施;(8)对有可能伤及人体的设备、管道设计是否采取了有效的防护措施;(9)设备运行中会不会对周围环境产生超标的噪音、如是、设计是否采取了相应的消音和减震措施;(10)管道的材质和试验压力是否符合设计及施工验收规范的要求。

(11)不同使用功能的部位应单独供水、单独设置水表计量。

每户(包括商铺)1表,户表必须出户。

每根立管供水户数不超过20户。

由市政给水管直接供水的,其水表必须设在水表井内。

(12)给水系统生活储水箱、消防水池不得共用给水引入管。

生活储水箱引入管应在室外加水表。

卫生防疫站要求:生活贮水箱及附件应为对水质无不良影响且经久耐用的材料。

水箱间、水泵间地面应有排水设施,不得积水。

箱顶距板底距离不小于0.8米。

水箱周边应有不小于0.6米的间距。

水箱溢流管、通气管口应有不锈钢丝/铜丝网,进水管应符合防污染要求,水箱应有信号管接至物业值班室,溢流管、泄水管不应与排水管直接连接。

水箱盖板应上锁。

(13)排水系统排水管出户方向应结合室外排水管布置和化粪池位置统筹考虑,尽可能朝同一方向出户,重力流排水出户管口径一般比所接立管放大一号。

土木工程中施工图审查要点一、建筑专业1、总平面图审查总平面图中建筑与周边环境的关系，包括建筑间距、消防通道、日照间距等是否符合规范要求。

同时，要检查场地标高、道路坡度、排水方向等是否合理。

2、平面图（1）房间布局和功能分区是否满足使用要求，交通流线是否顺畅。

（2）门窗的位置、尺寸和开启方式是否合理，是否满足通风和采光要求。

（3）墙体的布置是否符合结构要求，有无影响建筑稳定性的情况。

3、立面图（1）建筑外立面的造型、色彩和材质是否与设计方案一致。

（2）外立面的线条、比例是否美观协调，有无突兀之处。

4、剖面图（1）建筑各层的层高、净高是否符合规范和使用要求。

（2）楼梯、电梯的位置和尺寸是否合理，是否满足疏散要求。

二、结构专业1、基础设计（1）审查基础选型是否合理，是否适应工程地质条件和上部结构的荷载要求。

（2）基础的埋深、尺寸和配筋是否符合规范和计算要求。

2、上部结构（1）结构体系的选择是否合理，框架、剪力墙、框架剪力墙等结构形式是否符合建筑功能和抗震要求。

（2）梁、柱、板的尺寸和配筋是否满足承载力和正常使用要求。

（3）节点详图是否清晰准确，连接方式是否可靠。

3、抗震设计（1）结构的抗震等级是否正确，抗震构造措施是否符合规范要求。

（2）计算模型和参数的选取是否合理，地震作用的计算是否准确。

三、给排水专业1、给水系统（1）水源的选择和供水方式是否合理，水压是否满足要求。

（2）给水管材的选用是否符合水质要求和施工条件。

2、排水系统（1）排水体制的选择是否合理，污水、雨水的排放是否顺畅。

（2）排水管道的管径、坡度和检查井的设置是否符合规范要求。

3、消防给排水（1）消防用水量的计算是否准确，消防水池、水箱的容积是否满足要求。

（2）消火栓、自动喷水灭火系统的布置是否符合规范和灭火要求。

四、暖通专业1、空调系统（1）空调系统的形式（如中央空调、分体空调等）是否合理，能否满足室内温度、湿度要求。

（2）空调设备的选型和布置是否合理，风道的尺寸和走向是否符合要求。

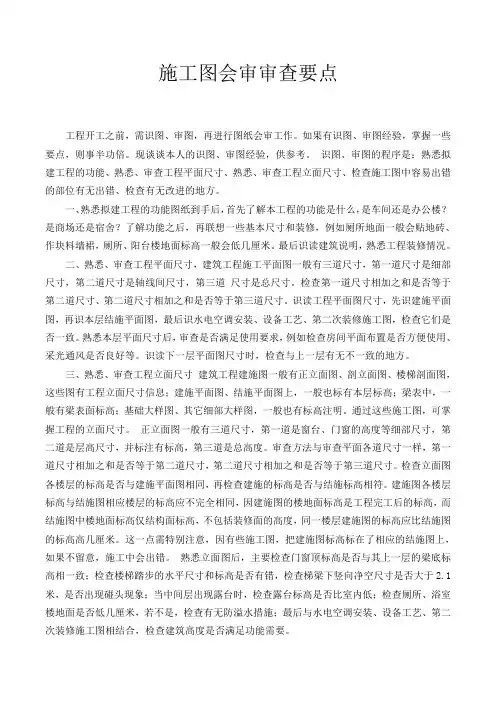

施工图会审审查要点工程开工之前，需识图、审图，再进行图纸会审工作。

如果有识图、审图经验，掌握一些要点，则事半功倍。

现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米。

最后识读建筑说明，熟悉工程装修情况。

二、熟悉、审查工程平面尺寸，建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸。

识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。

审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。

建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

施工图最全审查要点！！设计院交付图纸，开工计划做好了，突然审图办告知：图纸审查没过关，瞬间，您大脑轰的一下，差点炸了，这是多么熟悉的场景啊.....如何让图纸审查一次过关，如何让计划顺利进行，这就成了设计研发总的心头大患，今天分享的是：《2017年图纸审查标准》，让你通过学习标准，更好的提前把关，让图纸审查工作一路过关......一.审计说明审查要点(1) 编制依据：主管部门的审批文件、工程建设标准。

(2) 工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。

(3) 主要部位材料做法：如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与“节能设计”段合并）。

(4) 节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。

夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位维护结构材料做法、传热系数、热惰性指标等。

(5)防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。

屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。

(6)建筑防火:防火分区及安全疏散: 消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。

(7)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。

(8)室内外装修做法。

(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。

(10)其它需特殊说明的情况,如安全防护、环保措施等。

二.图纸基本要求审查点(1)总平面图:标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。

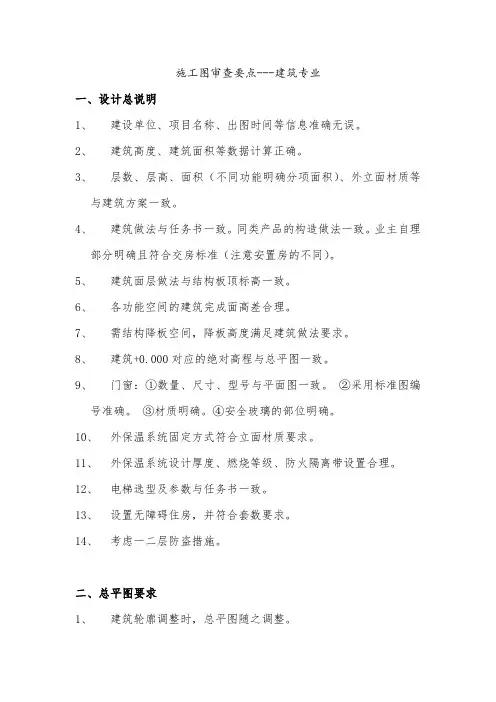

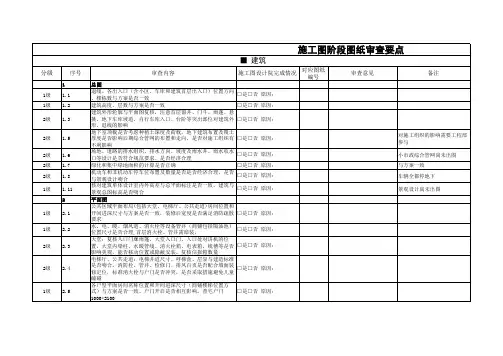

施工图审查要点---建筑专业一、设计总说明1、建设单位、项目名称、出图时间等信息准确无误。

2、建筑高度、建筑面积等数据计算正确。

3、层数、层高、面积（不同功能明确分项面积）、外立面材质等与建筑方案一致。

4、建筑做法与任务书一致。

同类产品的构造做法一致。

业主自理部分明确且符合交房标准（注意安置房的不同）。

5、建筑面层做法与结构板顶标高一致。

6、各功能空间的建筑完成面高差合理。

7、需结构降板空间，降板高度满足建筑做法要求。

8、建筑+0.000对应的绝对高程与总平图一致。

9、门窗：①数量、尺寸、型号与平面图一致。

②采用标准图编号准确。

③材质明确。

④安全玻璃的部位明确。

10、外保温系统固定方式符合立面材质要求。

11、外保温系统设计厚度、燃烧等级、防火隔离带设置合理。

12、电梯选型及参数与任务书一致。

13、设置无障碍住房，并符合套数要求。

14、考虑一二层防盗措施。

二、总平图要求1、建筑轮廓调整时，总平图随之调整。

2、建筑坐标点正确，与详规一致。

3、竖向设计、道路坡度及整体高差合理并满足雨水排放要求。

三、各层平面图要求1、底层平面标注指北针，且与总平图一致。

2、平面户型尺寸、户型面积指标与深化方案一致。

3、每层均注明面积指标。

4、防火分区、防烟分区、防火墙、防火门、消防电梯、疏散楼梯符合防火要求。

5、残疾人坡道方向、位置合适，不影响出入口、周边道路交通使用。

6、雨水立管设置在凹槽、阴角处，不影响立面效果。

7、地库、非机动车出入口雨棚对住户无影响。

8、阳台、卫生间、露台等特殊房间的地坪标高与任务书一致。

9、雨水管明确出室外做法或接入雨水系统。

10、所有出入口设置雨篷或挡雨措施。

11、留洞位置与雨水管、排水管位置不冲突。

预留洞口顶标高与梁、板不冲突。

12、消火栓优先采用内嵌式，位置隐蔽且不影响疏散宽度、通行。

13、外围梁及造型构造与建筑外墙洞口及外立面效果的一致性。

14、上下层房间布置变化时，烟道、立管、横管、梁柱不影响其它层空间使用。

施工图审核要点汇总
（初稿）
前言
在工程实践中，由于设计时间紧迫导致的施工图设计的疏忽或不足，往往成为施工单位向业主索赔的主要因素之一，也给项目现场管理人员在工程管理上带来很大的被动，并且不同程度的影响了工程的顺利进行以及后期交付产品的使用功能。

为避免或减少类似问题的重复出现，集团项管中心将施工图中容易出现问题的内容收集、整理、汇总成册，以方便现场工程师看图、审图过程中对照检查，在施工之前发现图纸不足并予以解决，从而掌握工程管理上的主动权。

本汇总按照专业划分，即：建筑、结构、精装修、园林、电气、暖通、给排水七个
专业，基本覆盖了开发过程中营造环节的大部分内容。

由于收集的审核条目是施工过程中可能发生问题的汇总，它的内容是动态的、不断调整完善的，在具体工作中应结合每个工程的实际，灵活参考应用。

同时在收集编制过程中由于时间和经验的限制，总结的内容还不全面，还需要各项目公司在工程实施过程中逐步收集和总结图纸出现的问题，并将信息及时反馈到集团项管中心，以便我们不断更新、完善和扩充，把我们的工程管理“预控”真正落到实处。

施工图审核要点汇总
1、建筑施工图
2、结构施工图
3、精装修施工图纸
4、园林施工图纸
5、电气施工图
6、暖通施工图
7、给排水施工图。

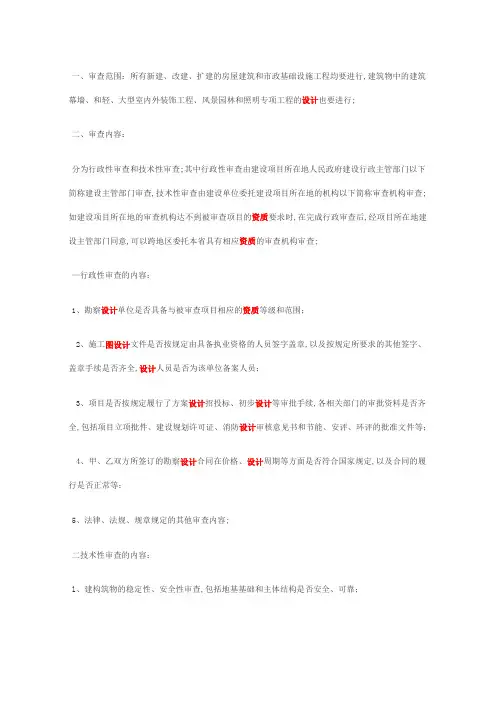

一、审查范围：所有新建、改建、扩建的房屋建筑和市政基础设施工程均要进行,建筑物中的建筑幕墙、和轻、大型室内外装饰工程、风景园林和照明专项工程的设计也要进行;二、审查内容：分为行政性审查和技术性审查;其中行政性审查由建设项目所在地人民政府建设行政主管部门以下简称建设主管部门审查,技术性审查由建设单位委托建设项目所在地的机构以下简称审查机构审查;如建设项目所在地的审查机构达不到被审查项目的资质要求时,在完成行政审查后,经项目所在地建设主管部门同意,可以跨地区委托本省具有相应资质的审查机构审查;—行政性审查的内容：1、勘察设计单位是否具备与被审查项目相应的资质等级和范围；2、施工图设计文件是否按规定由具备执业资格的人员签字盖章,以及按规定所要求的其他签字、盖章手续是否齐全,设计人员是否为该单位备案人员；3、项目是否按规定履行了方案设计招投标、初步设计等审批手续,各相关部门的审批资料是否齐全,包括项目立项批件、建设规划许可证、消防设计审核意见书和节能、安评、环评的批准文件等；4、甲、乙双方所签订的勘察设计合同在价格、设计周期等方面是否符合国家规定,以及合同的履行是否正常等；5、法律、法规、规章规定的其他审查内容;二技术性审查的内容：l、建构筑物的稳定性、安全性审查,包括地基基础和主体结构是否安全、可靠；2、是否符合抗震、消防、节能、环保、防雷、卫生、人防安全防范、无障碍设计等国家有关强制性标准、规范和我省的有关规定；3、法律、法规、规章规定的其他审查内容;施工图技术性审查应以建设部颁发施工图设计文件审查要点试行所规定的内容和标准为技术审查的统一依据,对涉及设计的经济、技术合理性、设计优化等问题,由建设单位通过方案设计招投标或技术咨询途径解决;三、审查程序：—建设单位向建设主管部门报送所需文件,由建设主管部门进行书面登录,并进行行政性审查;行政性审查按建设项目所在地实行属地化管理,统一由市地建设主管部门负责;二行政性审查合格后,建设主管部门向建设单位发出审查通知书,建设单位持审查通知书自行委托审查机构进行技术性审查;三技术性审查合格的项目,由机构报项目所在地市建设主管部门备案;经审查同意备案后,由建设主管部门在合格书上加盖行政审查合格章,将合格书发放给建设单位;审查不合格的,审查机构应将施工图退回建设单位并书面说明不合格原因;同时将审查中发现的建设单位、勘察设计企业和注册执业人员以及其他设计人员违反法律、法规和工程建设强制性标准的问题,报工程所在地建设主管部门备案;施工图退建设单位后,建设单位应当要求原勘察设计企业进行修改,并将修改后的施工图报原审查机构审查;有下列情形之一的,施工图设计必须重新报送行政性审查和技术性审查审查时限、费用另计：l、施工图设计深度达不到要求,不能作为施工依据的；2、建筑结构选型错误,有严重的安全隐患的；3、违背国家有关规范的强制性条文,抗震、消防、节能等方面达不到安全要求的；4、严重违反城市建设规划要求,损害公众利益的；5、设计出现了重大变更,或涉及审查规定内容的设计变更的；6、违反法律、法规、规章规定其他情形的,以及违反规范强制性条文的;建设单位、设计单位对审查机构作出的审查意见有重大分歧时,可向上一级建设主管部门提出复查申请,由上一级建设主管部门组织专家论证并做出复查结论;四、审查要求：—建设单位将施工图设计文件报送审查时,需要提供以下资料：1、项目立项批件、建设规划许可证、设计方案和初步设计批准文件；2、全套施工图设计图纸及各专业计算书；3、工程地质勘察报告一般应先审查；4、经当地建设主管部门备案的勘察、设计合同副本原件；5、消防设计审核意见书和有关人防、节能、安评、环评等部门的批准文件；6、法律、法规、规章规定的其他文件;建设单位报送审查的施工图设计文件必须完整准确,并对报送审查材料的真实性负责;勘察、设计单位对提交的勘察报告、设计文件的质量负责,并应积极配合审查工作;二建设主管部门和审查机构应在送审材料报送齐全后限时完成审查;行政性审查应在三个工作日内完成审查,技术性审查时限应满足房屋建筑和市政基础设施工程施工图设计文件审查管理办法第十二条所规定的时间要求;三技术性审查完成后,由审查机构在全部设计文件及图纸上盖章签字,在完成审查后五日内到建设项目所在地建设主管部门进行备案,备案需提供以下材料：1、合格书,合格书应由审查机构及主要审查人员盖章并由法定代表人签字；2、报告、意见及勘察设计单位的答复意见和变更；3、合同和履约证明;四审查报告应由建设主管部门统一编号;五施工图设计文件经审查批准后,不得擅自修改;如遇特殊情况需要修改时,必须重新报送审查,由原审查机构审查后批准实施;施工单位必须严格按照批准的施工图施工,单位必须严格按照经批准的施工图进行监理;竣工验收时,必须按照经批准的施工图进行验收;有下列情形之一的,各级建设主管部门应按照有关法律、法规和规定予以处罚：1、报送的施工图设计文件虚假及隐瞒真实情况的；2、擅自修改已审查批准的施工图设计文件的；3、未获得合格书擅自开工的；4、未按照审查批准的施工图施工、监理的；5、报送的施工图和经过技术性审查后的施工图有违反规范强制性条文的；6、违反法律、法规、规章其他规定的;六各地市建设主管部门应当定期通报审查情况,并将审查情况上报省住房和城乡建设厅;结果将作为勘察、设计单位年检考核和资质动态管理的重要内容;七审查机构必须在其资质等级规定的审查范围内开展工作,不得超越资质受理事项;超限高层必须由具有超限高层审查资格的审查机构审查;建设单位可自主选择审查机构,但是审查机构不得与所审查项目的建设单位、勘察设计企业有隶属关系或者其他利害关系;公司对其设立的分公司负有完全的质量责任;八审查机构属于中介服务机构;工作所需费用,由审查机构按照省物价局有关文件规定的标准向建设单位收取;建设主管部门对施工图进行的行政性审查不得收取费用;九是建设主管部门对建设工程勘察设计质量监督管理的重要环节,未经项目所在地建设主管部门监管备案的审查行为,均应视为无效审查行为;是基本建设必不可少的程序,工程建设有关各方必须认真执行;十各地市建设主管部门可依据黑龙江省建设工程勘察设计条例并结合本实施细则制定本地区的实施办法,加强工作的监督与管理;十一省建设厅以前颁发的有关办法与此细则不一致的,按此细则执行。

施工图审查要点（1-总图专业）
1
依据：经办人：时间：年月日

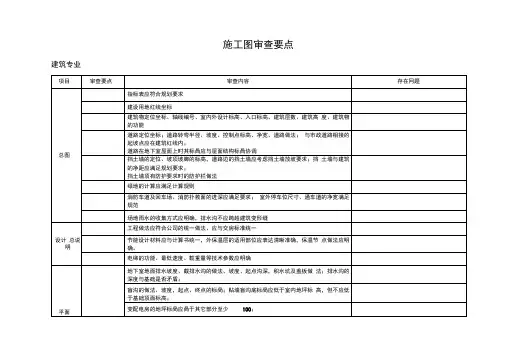

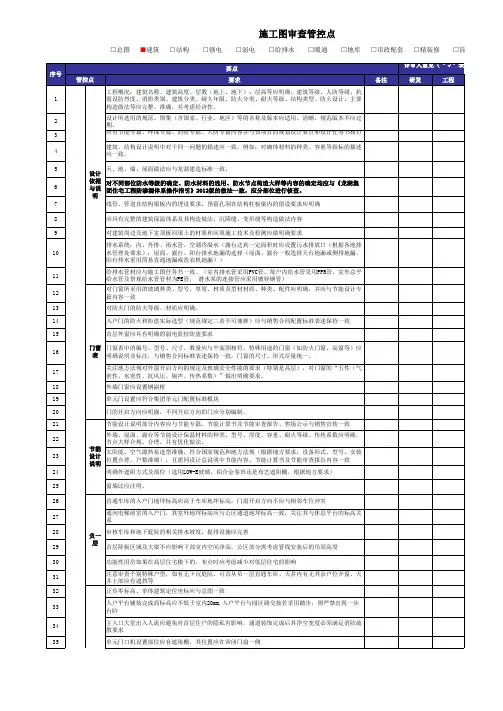

施工图审查要点（2-建筑专业）
2
3
4
5
6
7
依据：经办人：时间：年月日
施工图审查要点（3-结构专业）
8
9
10
11
12
依据：经办人：时间：年月日
13
施工图审查要点（4-电气专业）
14
15
16
17
18
施工图审查要点（5-给排水专业）
19
20
21
依据：经办人：时间：年月日
22
施工图审查要点（6-暖通空调专业）
23
24
依据：经办人：时间：年月日
25
施工图审查要点（7-弱电专业）
26
依据：经办人：时间：年月日
27
施工图审查要点（8-建筑节能专业）
28
依据：经办人：时间：年月日
29
施工图审查要点（9-幕墙专业）
30
31
32
依据：经办人：时间：年月日
33
施工图审查要点（10-室外景观专业）
34
35
依据：经办人：时间：年月日
36
施工图审查要点（11-装修专业）
37
依据：经办人：时间：年月日
38
施工图审查要点（12-市政管线综合专业）
40。

知名地产机电专业施工图审图要点工作表01强电审图审查要点设计说明1图纸图签是否正确，是否专业会签、审校是否齐全、专业负责人与审核人是否重叠。

2建筑概况的描述是否正确、与总平面是否一致。

3审查设计界线与范围是否满足要求。

4设计依据、设计范围是否正确，是否满足扩初批文的要求，5设计说明内需增加供电部分说明：明确该工程的供电规划、供电负荷等级分类划分、供电范围、开闭站及变电所的数量、位置、总用电量及各变电所的装机容量，且说明应满足当地供电局要求。

6线路敷设防火、封堵、接地、中间拉线盒、转弯半径、电缆选型等相关技术要求是否合规、合理、明确。

7灯具、开关插座、配电箱等设备安装技术要求是否明确、合理。

8照明标准、应急照明设置场所等是否明确、合理。

9防雷类别（含信息防雷）定位是否准确，相关技术措施要求是否明确、合理。

10接地、等电位技术要求是否明确、合理。

11设计文件应有电气计算书，包含：变电所变压器负荷计算表,低压电缆超250米应提供末端压降计算。

12电气节能设计措施是否明确、合理。

13电气设计是否满足绿建的要求。

14图纸选用标准图集、大样是否明确、合理。

15电气图例是否明确、详尽。

16是否提供主要设备材料表配电系统1是否提供电力干线系统图纸，设计深度、合理性情况。

2各配电箱、控制箱系统是否均提供图纸，套用标准图是否准确。

3配电箱、控制箱内负荷设计参数、回路设置是否合理合规。

4配电箱内开关、浪涌保护器、ATSE等电器选型是否合理，接线是否合理，分断能力、保护及选择性是否满足要求。

5配电箱、控制箱体形式、安装场所及安装方式是否合理，安装空间是否满足要求。

6配电箱进线是否与上级对应。

进出线规格，敷设方式、穿管规格，和阻燃耐火选型是否合理。

7计量设置是否合规并符合使用管理要求。

8每个配电箱系统图中应含有该配电箱的负荷计算，并包含：安装容量、需要系数、功率因数、计算容量、计算电流等参数。

9应有配电箱编号及电缆回路编号说明。

施工图纸审核要点和重点汇总工程未动，图纸先行。

对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。

总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。

一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。

图纸说明也应重点审核，严禁复制其他图纸敷衍了事。

2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。

真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。

对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。

3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。

4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。

在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。
