2020年人教版高考物理一轮复习电表读数课件(共14张)

1.如图8甲所示的电路中，电压表和电流表的示数如图8乙
所示，则小灯泡的电阻约为
30 Ω。
9.0V
0.30A
2. 右图是电压表的刻度盘。若当时使用的是该表的0-3V量程，那么电压
表读数为多少？若当时使用的是该表的0-15V量程，那么电压表度数又为
多少？
1
2
0 0
5
10
V
3 15
解：0-3V量程最小刻度是0.1V,是10分度的,因此要向下估读一位,

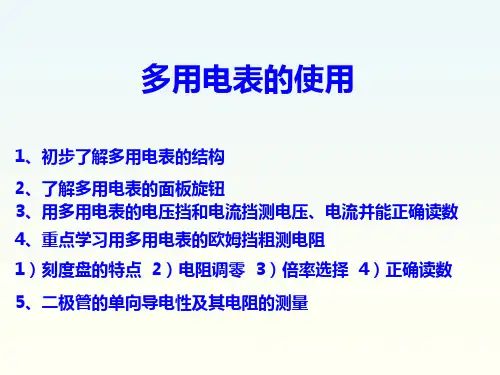

多用电表的使用
1、初步了解多用电表的结构 2、了解多用电表的面板旋钮 3、用多用电表的电压挡和电流挡测电压、电流并能正确读数 4、重点学习用多用电表的欧姆挡粗测电阻 1）刻度盘的特点 2）电阻调零 3）倍率选择 4）正确读数 5、二极管的单向导电性及其电阻的测量
一、内部电路结构结构
多用电表由一只灵敏电流计（表头）与若干元件组成测量电路，每进行 一种测量时只使用其中的一部分电路，其他部分不起作用。多用电表可以测 量：电压、电流、电阻、用多用电表探测黑箱内的元件
A、测量前必须调零，而且每测一次电阻都要重新调零
B、为了使测量值比较准确，应在表头指针偏转较小时读数
C、待测电阻若是连在电路中，应当把它先与其他元件断开后再测量
D、使用完毕应当拔出表笔，并把选择开关旋至OFF档或交流电压最高
档 4、实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形
十分相似。现将多用电表转换开关拨到R × 100 Ω挡，分别测它们的正
多用电表的欧姆挡使用“五注意”
(1)选择适当的量程，选挡时若无法估计待测电阻的阻值，应将选
择开关先旋到“×1”挡，欧姆调零后，将红黑表笔分别接到电阻
两端，若指针偏角较小，再逐渐增大量程，直到指针指在中值电

这实际上限制了滑动变阻器F的有效调节长度，而使用E可使滑动触头在整个金 属丝上滑动，电流变化都比较明显、均匀，操作方便，且有效调节长度比较大， 所以应选用滑动变阻器E.综上所述，应选A、C、E、G. (2)电路的选择： 因待测电阻的阻值远小于电压表的内阻，所以采用电流表的外接法待测电阻的 阻值与滑动变阻器的阻值相比，可以用分压电路也可以用限流电路，本着节能、 简便的原则而选用限流电路，电路原理图如图所示．
二、伏安法测电阻 1．两种测量电阻的电路
内接法
电路图
误差原因 电阻测量值
电流表分压 U测＝Ux＋UA
R测＝ ＝Rx＋RA＞Rx 测量值大于真实值
适用条件
RA≪Rx
外接法
电压表分流 I测＝Ix＋IV
R测＝
Rx＜Rx
测量值小于真实值
RV≫Rx
2.两种控制电路 项目
接法
电路组成
电压调节范围
限流式
≤Ux≤E (不计电源内阻)
【例2】要测量一个未知电阻Rx的阻值(阻值约为4 Ω)，现有如下器材：读数不准 的电流表A(满偏电流约为0.6 A)，滑动变阻器R(最大阻值20Ω)，电阻箱R1(最 大阻值99.9 Ω)，电源E1(电动势为2 V，内阻不计)，单刀单掷开关S1，单刀 双掷开关S2，导线若干．现要求尽量精确地测量Rx的阻值． (1)画出实验电路图；
电流调节范围
闭合开关前 触头应处位置
相同条件下 电路消耗的
总功率
b端 E·Ix
分压式 0≤Ux≤E (不计电源内阻)
a端 E(Ix＋IaP)
由上表可以看出：滑动变阻器的分压式接法中，电压和电流的调节范围较大， 限流式接法较节能．
3．两种接法的选择
4．两种接法的适用条件 (1)限流式接法适用于测阻值小的电阻，相对滑动变阻器总电阻而言，但又不是 相差很大．这样移动滑动触头调节范围大且方便． (2)分压式接法适合测量大阻值电阻(与滑动变阻器的总电阻相比)，因为Rx越大， 分压式中Rx几乎不影响电压的分配，滑片移动时，电压变化明显，便于调节． 通常情况下(满足安全条件)，由于限流电路连接简单，耗能较小，一般优先考虑 用限流接法．

(4)欧姆表的读数 待测电阻的阻值应为表盘读数乘以倍率。为了减小读数误 差，指针应指表盘31到23的部分，即中央刻度附近。
• 5．多用电表使用的“七大注意” • (1)使用前要机械调零。 • (2)两表笔在使用时，电流总是“红入”、“黑出”。 • (3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还 是直流。 • (4)电压、电流挡为量程范围档，欧姆挡为倍率挡。 • (5)刻度线有三条：上为电阻专用，中间为电流、 • 电压、交流、直流共用，下为交流2.5 V专用。
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤： ____________________________
________________________________________________ ________________________________________________ ________________________________________________
【解析】 表头指针偏转角度小，说明测量电阻的阻值偏大，应选择大倍率的挡， 换挡后必须重新调零，由图刻度读出测量电阻的阻值为2.2×103 Ω。
【答案】 ×100 调零(或重新调零) 2.2×103
3 ． ( 2 0 1 2 ·全 国 ) 在 黑 箱 内 有 一 由 四 个 阻 值 相 同 的 电 阻 构 成 的 串 并 联 电 路 ， 黑 箱 面板上有三个接线柱1、2和3。用欧姆表测得1、2接线柱之间的电阻为1 Ω，2、3 接线柱之间的电阻为1.5 Ω，1、3接线柱之间的电阻为2.5 Ω。
A．将两根表笔短接，并调零 B．将两根表笔分别跟被测电阻的
两端接触，观察指针的位置 C．记下电阻值 D．将多用电表面板上旋钮旋到R×100挡

若现在选择开关 打在DC5A档位， 问左图指针的读 数值。
若选择开关在 DC10V处，读数 又如何？
多用电表读数步骤：
（1）选择合适的刻度线，直流电流和电压的 刻度线必须选择均匀的，一般在表盘中间。
（2）根据选择的量程计算出最小刻度。 （3）若最小刻度以1结尾，例如1，0.1，
0.01，在刻度盘上直接估读且保留位数比最 小刻度多一位。
如果是，读数 是多少？（选 择开关在×10 档）
19.0×10=190Ω
巩固练习：
二、坐标系读数
问纵坐标读数？
1.0Ω
三、刻度尺读数
问毫米刻度尺第5个点是多少cm？ 13.20cm 总结：其实坐标系、普通刻度尺的读数 规则跟电表的读数规则是相同的。
四、游标卡尺读数
游标卡尺主要构成：主尺+游标尺
读数
高三物理综合复习专题一
常见读数题型
一、电表读数：多用电表，电阻箱
二、刻度尺读数：毫米刻度尺，游标卡尺，螺旋测 微仪，弹簧测力计
三、其他类读数：秒表，坐标系等
本课目标：探究它们的共同读数规则，明晰 它们的细微差别。
一、多用电表读数
多用电表刻度多，用途广：可以测量直流电流、 电压与电阻。
1、直流电压、电流读数
或者：最小刻度以2结尾，需将最小刻度先两 分再估读，保留位数与最小刻度相同。
以5结尾的方法相同。
作业例题：普通电流表读数
20
30 40
10
0
50
60
mA
误解：53mA 正解：53.0mA 分析：最小刻度（精度）的一个重要 作用就是检验读数结果位数是否保留 正确。
2.欧姆表读数
此时指针位置 是否合适读数？
读数：需结合小圈与大 圈指针情况共同读数。

1．两种接法比较 内容
限流接法
分压接法
两种接法电路图(忽 略电源内阻)
负载 R 上电压调节 范围
负载 R 上电流调节 范围
R＋RER0≤U≤E R＋ER0≤I≤RE
0≤U≤E 0≤I≤ER
闭合 S 前触头位置
b端
a端
对比说明
串、并联关系不同
分压电路调节范 围大
分压电路调节范 围大
都是为了保护电 路元件
(3)区分零刻度与标尺最前端 图丁易错成13＋10×0.05 mm＝13.50 mm， 正确读数为14＋10×0.05 mm＝14.50 mm
丙
丁
返回
特别提醒
固定刻度+可动刻度（含估读） ×0.01mm
45
40
0
5
10
35
15
20
螺旋测微器要估读！以mm为单位，有三位小数， 末尾0不能省
返回

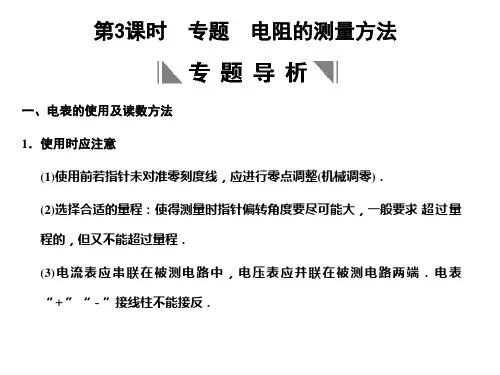

热点一 基本仪器的使用及读数
若用两个这样的电阻箱，即可得到的电阻值范围为_0_～__1_9__9_9_8__Ω_。
返回
热点二 电流表在电路中的内、外接法
1．电流表内、外接法的比较 内接法
电路图
外接法
误差原因
电阻测量值 适用条件
适用于测量
电流表分压 U 测＝Ux＋UA
R 测＝UI测测＝Rx＋RA>Rx 测量值大于真实值
RA≪Rx 大电阻
2．解析法 通过实验获取实验数据，代入相关物理量之间的关系式，计算得到结果 的方法叫解析法。应用解析法的要求是： (1)明确实验测量的相关物理量的关系式； (2)明确要研究的物理量和未知的物理量； (3)建立方程或方程组进行计算。
返回
热点四 数据处理与误差分析

生记录的各组数据如下表所示在这五组数据中，有效数字位
数 不 符 合 要 求 的 是 第 ________ 组 ， 数 据 有 差 错 的 是 第
_______2_4组.
测量数据
1
2
3
4
5
U/V
0.81
1.21 1.7 1.79 2.51
I/A
0.16 0.242 0.338 0.422 0.504
第二十六页，共29页。
甲
第十一页，共29页。
乙
【答案(dáàn)】 对图甲：0.6 0.02 0.34 0.1 1.70 对图乙：3.0 0.1 2.20 0.5 11.0
第十二页，共29页。
2．欧姆表的读数 待测电阻的阻值应为表盘读数乘上倍数，由于欧姆表的 工作原理表明，阻值与电流不是线性关系，如指针指示整刻 度线，不需估读，估读也无意义．如果指针不指示整刻度， 此种情况需要根据实际(shíjì)情况估读．为减小读数误差，指 针应指表盘较中间的部分，否则需换挡，换挡后，需要重新 进行欧姆调零．
第十八页，共29页。
【解析】 电流表A1量程为5 mA，最小分度值为0.1 mA，所以(suǒyǐ)读数为3.00 mA；电流表A2量程为1 mA，最 小分度值为0.02 mA，所以(suǒyǐ)读数应为0.66 mA.
【答案】 3.00 mA 0.66 mA
第十九页，共29页。
二、根据实际情况读数 【例2】 下图为一正在测量(cèliáng)中的多用电表表 盘．
【解析】 (1)因为已知电压表最小分度为0.1伏，说明电 压数据能精确到伏特的十分位，能估读到伏特的百分位，由 此可知电压表的数据只有第3组有效数字位数缺少一位，不符 合要求．
(2)已知电流表最小分度为0.02安，则读取数据时，能精 确到0.02安，但也只能估读到安培的百分位，若数据估读到 安培的千分位，这对按中学要求选用(xuǎnyòng)的电流表来 说是没有意义的，由此可以确定，除第1组电流数据外，其他 都不符合有效数字位数的要求．

考点一
考点二
第七章
实验10:练习使用多用电表
-2233-
拓展训练 1 如图甲所示的黑箱中有三只完全相同的
电学元件,小明使用多用电表对其进行探测。
甲
考点一
考点二
第七章
实验10:练习使用多用电表
-2244-
乙
考点一
考点二
第七章
实验10:练习使用多用电表
-2255-
(1)在使用多用电表前,发现指针不在左边“0”刻度线处,应先调整乙图

一 二 三 四 五 六七
-1144-
五、数据处理
1.测电阻时,电阻值等于指针的示数与倍率的乘积,指针示数的读数一 般保留两位有效数字。
2.测电流和电压时,如果所读表盘的最小刻度为 1、0.1、0.01 等,读数时 应读到最小刻度的下一位,若表盘的最小刻度为 0.2、0.02、0.5、0.05 等, 读数时只读到与最小刻度位数相同即可。
中多用电表的
(选填“A”“B”或“C”)。
(2)在用多用电表的直流电压挡探测黑箱 a、b 接点间是否存在电源时,
一表笔接 a,另一表笔应短暂(选填“短暂”或“持续”)接 b,同时观察指针偏转
情况。
(3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好多用电表,
测量各接点间的阻值。测量中发现,每对接点间正反向阻值均相等,测量记
与 R 的非线性关系,表盘上电流刻度是均匀的,其对应的电阻刻度却是不均
匀的,电阻的零刻度在电流满偏处。
第七章
实验10:练习使用多用电表
7-7-
一 二 三 四 五 六七
3.二极管的单向导电性 二极管是用半导体材料制成的电子元件,它有两根引线,一根叫正极,另 一根叫负极,二极管的表示符号是 。当二极管的正极接高电势点、负极 接低电势点,即加正向电压时,二极管电阻很小(与加反向电压比较),处于导 通状态,相当于一个接通的开关;当给二极管加反向电压时,二极管的电阻无 穷大,相当于一个断开的开关,这种特性叫二极管的单向导电性,已被广泛应 用。
