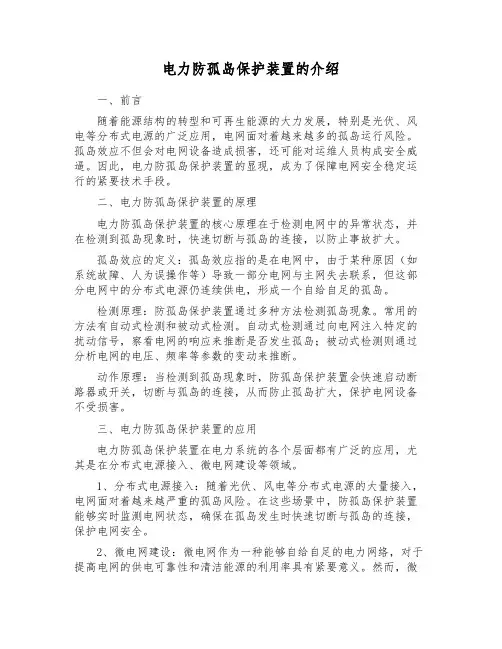

防孤岛保护装置说明书

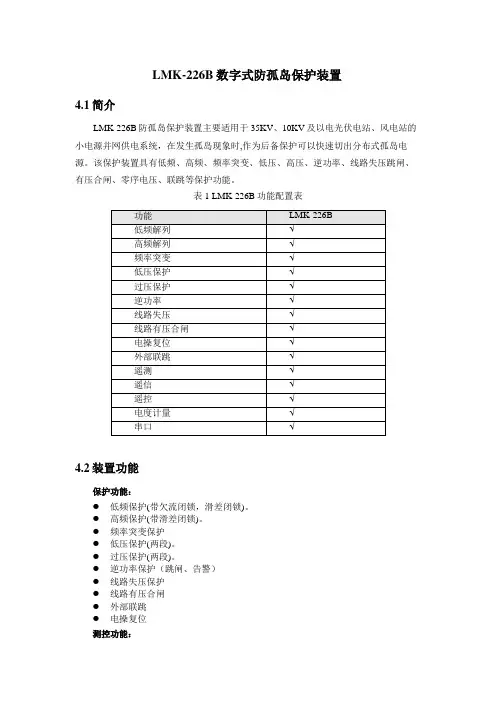

LMK-226B数字式防孤岛保护装置4.1简介LMK-226B防孤岛保护装置主要适用于35KV、10KV及以电光伏电站、风电站的小电源并网供电系统，在发生孤岛现象时,作为后备保护可以快速切出分布式孤岛电源。

该保护装置具有低频、高频、频率突变、低压、高压、逆功率、线路失压跳闸、有压合闸、零序电压、联跳等保护功能。

表1 LMK-226B功能配置表4.2装置功能保护功能：●低频保护(带欠流闭锁，滑差闭锁)。

●高频保护(带滑差闭锁)。

●频率突变保护●低压保护(两段)。

●过压保护(两段)。

●逆功率保护（跳闸、告警）●线路失压保护●线路有压合闸●外部联跳●电操复位测控功能：●8路遥信开入采集（其中2路可配置为非电量输入）。

●开关遥控跳、合闸●2路中央信号输出●遥测量：三相电压，三相电流，UL,I0,P，Q，S，功率因数，F,KWH，KVARH。

通讯功能：高速RS485现场总线，支持MODBUS、101、103规约，通讯速率最高9600bps。

4.3装置原理由于采用了32位微处理器后运算性能极大提高，本装置采用实时计算各保护元件的方式，不再设置专门的启动元件，所有元件均实时计算出，相对简化了保护逻辑，以利于提高保护装置的整体可靠性。

4.3.1低频保护防孤岛保护-低频保护通过监测频率的变化来判断孤岛的发生，孤岛发生后，由于系统的不稳定，频率将显著变化，通过监测频率的变化来判断孤岛的产生。

为防止负荷反馈、电压回路接触不良等频率、电压异常造成装置误动作，采取闭锁措施。

Fset：低频保护频率， Ubsset：低频保护闭锁电压Iset：低频保护闭锁电流， Umin:最小线电压(df/dt)set：低频保护闭锁滑差， Tset：低频保护延时动作条件：1）低频保护启动前，系统必须保持额定频率（49.5Hz~50.5Hz）超过100mS。

2）“低频保护投退”设置为投入。

3）频率小于“低频保护频率”定值且延时时间大于“低频保护延时”定值。

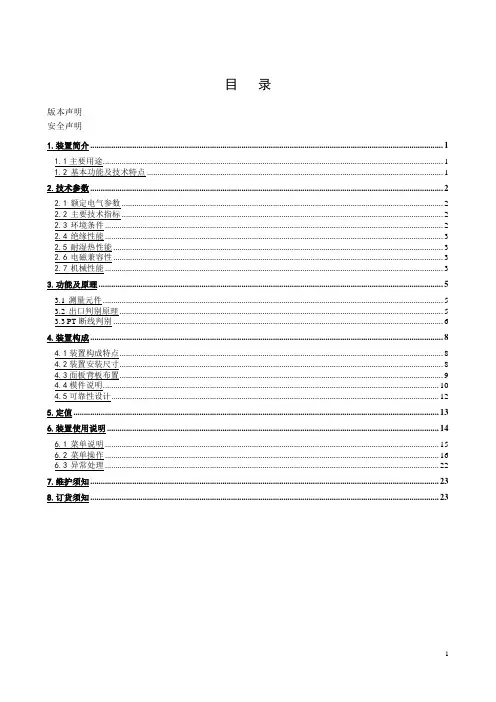

目录版本声明安全声明1.装置简介 (1)1.1主要用途 (1)1.2基本功能及技术特点 (1)2.技术参数 (2)2.1额定电气参数 (2)2.2主要技术指标 (2)2.3环境条件 (2)2.4绝缘性能 (3)2.5耐湿热性能 (3)2.6电磁兼容性 (3)2.7机械性能 (3)3.功能及原理 (5)3.1测量元件 (5)3.2出口判别原理 (5)3.3PT断线判别 (6)4.装置构成 (8)4.1装置构成特点 (8)4.2装置安装尺寸 (8)4.3面板背板布置 (9)4.4模件说明 (10)4.5可靠性设计 (12)5.定值 (13)6.装置使用说明 (14)6.1菜单说明 (15)6.2菜单操作 (16)6.3异常处理 (22)7.维护须知 (23)8.订货须知 (23)11.装置简介1.1主要用途分布式电源并网运行后，当联络线发生瞬时故障并跳闸后，分布式电源与负荷形成非计划性孤岛运行，为了提高供电可靠性，避免孤岛危害，检测到系统频率电压异常后，解列分布式电源。

装置集成变电站通信标准IEC 61850，同时支持电力行业通信标准DL/T 667-1999（IEC 60870-5-103）。

1.2 基本功能及技术特点●基本功能：低频、低压解列，高频、过压解列，零序过压解列；除了实现以上功能，该装置还有如下特点：●人性化设计装置采用全汉化双色液晶显示器，显示信息多；13对可配置指示灯和独立的告警指示灯；事件和定值全部采用汉字显示或打印，摒弃了字符表述方式；可独立整定多套定值，供改变运行方式时切换使用。

●大资源设计本装置采用可伸缩的软硬件架构、大资源高速32 位CPU 系统器，配以大容量的RAM和Flash RAM，使得本装置具有极强的数据处理能力和存储能力。

可记录的录波报告为8至50个，可记录的事件不少于 1000条。

数据存入FLASH RAM中，装置掉电后可保持；采用高性能的并行16位A/D，使本装置具有极高的测量精度；●透明化设计采用透明化设计思想，装置内部元件在启动及动作过程可以全息再现，便于分析动作过程。

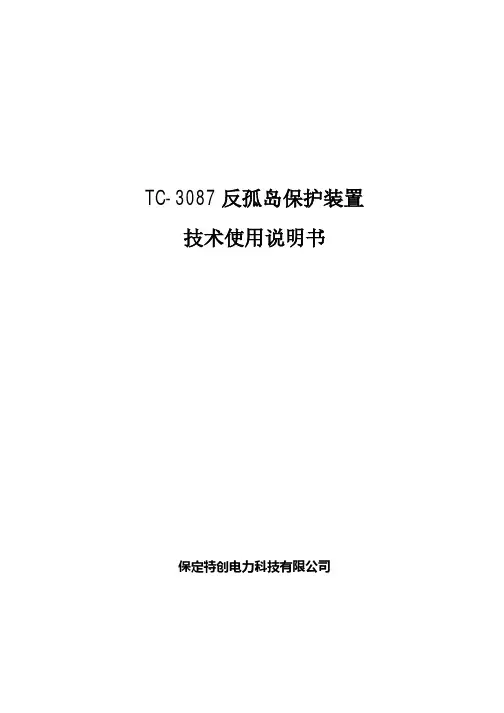

TC-3087反孤岛保护装置技术使用说明书保定特创电力科技有限公司第一章概述清洁电源并网供电系统，与其公众电网配电系统（由一台10kV/0.4 kV配电变压器供电）一起并网供电。

由于并网系统地外部原因或自然原因,很有可能造成本地电源系统孤岛运行,这对于现场的发电设备和系统电网危害都很大,一般逆变器和风电发电系统都自带防孤岛的功能,但是为了安全可靠,外部并网点也可安装防孤岛的保护装置,在发生孤岛现象时,作为后备保护可以快速切出分布式孤岛电源,由此本装置可以完全满足此功能。

本装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。

采用专门为其设计的微机装置和控制电路，这样可以孤岛保证保护动作快速性和控制的准确性。

1TC-3087防孤岛保护装置的分类及适用范围根据不同的测控对象，TC-3087适用于380V并网的逆变器模块的防孤岛保护装置。

TC-3000系列的装置型号分类及适用范围如下：TC - 3 0 8 7设计序号0：变电站通讯管理单元1：线路保护装置2：变压器差动保护装置3：变压器后备（或厂用变等）保护装置4：电容器保护装置5：电动机保护装置6：逆功率、谐波装置7：备用电源自投装置8：防孤岛保护装置9：PT并列监测装置保护系列产品代号特创系列产品2TC-3087防孤岛保护装置主要特点2.1 TC-3087装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。

2.2 装置采用了高性能处理器和高分辨率的A/D转换器，每周波32点采样，结合专用的测量CT，保证了遥测量的高精度。

2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。

2.4装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。

2.5 设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。

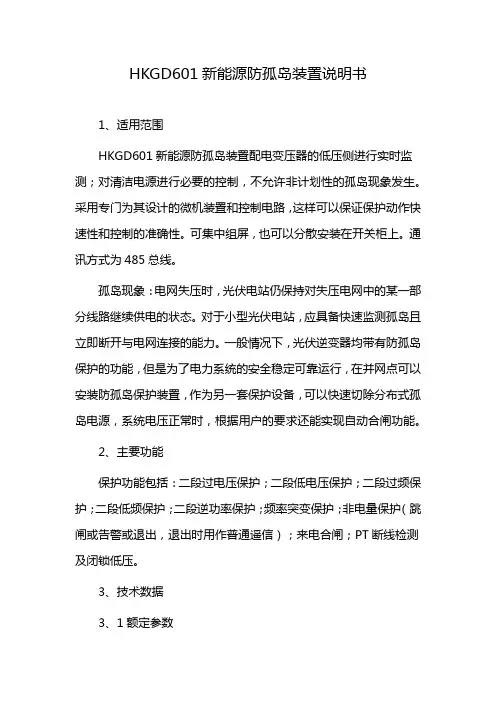

HKGD601新能源防孤岛装置说明书1、适用范围HKGD601新能源防孤岛装置配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制，不允许非计划性的孤岛现象发生。

采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。

可集中组屏，也可以分散安装在开关柜上。

通讯方式为485总线。

孤岛现象：电网失压时，光伏电站仍保持对失压电网中的某一部分线路继续供电的状态。

对于小型光伏电站，应具备快速监测孤岛且立即断开与电网连接的能力。

一般情况下，光伏逆变器均带有防孤岛保护的功能，但是为了电力系统的安全稳定可靠运行，在并网点可以安装防孤岛保护装置，作为另一套保护设备，可以快速切除分布式孤岛电源，系统电压正常时，根据用户的要求还能实现自动合闸功能。

2、主要功能保护功能包括：二段过电压保护；二段低电压保护；二段过频保护；二段低频保护；二段逆功率保护；频率突变保护；非电量保护（跳闸或告警或退出，退出时用作普通遥信）；来电合闸；PT断线检测及闭锁低压。

3、技术数据3、1额定参数装置电源：直流或交流220V或110V额定交流：线电压100V，电流5A或1A；频率50Hz功率消耗：电源回路不大于10瓦；交流回路不大于0、5伏安/相外形尺寸：205*135*90（宽*高*深（包括端子）），开孔尺寸：185*1273、2技术指标整定范围电流：0、1In～1、4In（In表示额定电流，以下同）电压：10V～450V保护误差范围电流（电压）：当定值低于额定值时误差不超过0、02In（Un），定值高于额定值时不超过±2%时间：动作误差时间不大于±20ms，动作时间整定为Os时，动作时间不大于40ms3、3环境条件工作温度：－20℃～＋50℃贮运温度：－25℃～＋70℃大气压力：80kPa～110kPa。

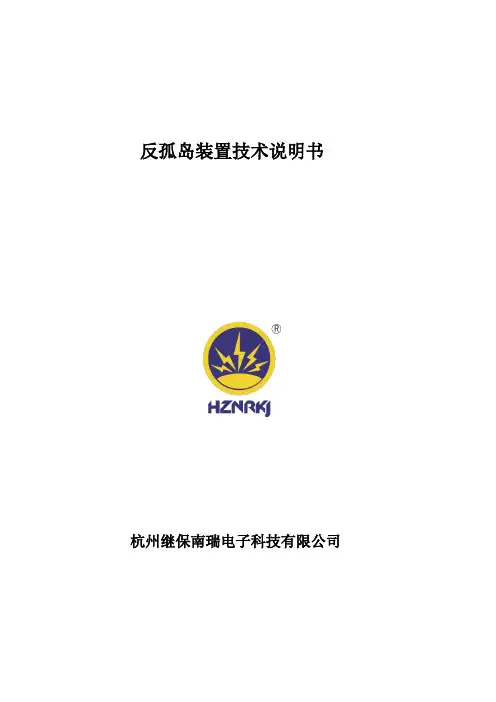

反孤岛装置技术说明书杭州继保南瑞电子科技有限公司安全信息安全定义安装注意事项使用注意事项1）在本装置内部断路器需挂警示牌“投入本装置前请确认“*****开关”（该开关为进光伏接入开关）已断开”。

2）在光伏接入开关侧需挂警示牌“开关合闸前请确认低压反孤岛装置已断开” 。

错误安装：设备被错误安装应用时，会使得反孤岛装置不能正常使用，由此可能危及人身或其他设备安全。

目录一、概述 (4)二、性能特点 (4)三、工作环境 (4)四、执行标准 (5)五、型号说明 (5)六、技术参数 (5)七、原理说明 (6)八、装置安装及接线 (8)九、反孤岛装置调试 (15)十、包装、运输及贮存 (16)一、概述低压反孤岛装置主要用于220/380V电网中，专门为电力检修或相关电力操作人员设计的一种反孤岛设备，由反孤岛控制器、操作开关和扰动负载组成，一般安装在分布式光伏发电系统送出线路电网侧，如配电低压侧母线，箱变低压母线，380V配电分支箱等，在电力人员检修与光伏发电相关的线路或设备时使用，以保证检修人员的人身安全。

安装反孤岛装置后，可以破坏并网光伏发电系统的孤岛效应，保证维修人员人身安全，保护设备安全；能够强迫用户侧逆变器停运，为系统检修提供方便。

二、性能特点本装置主要功能为破坏并网光伏发电系统的孤岛效应，保证运维人员人身安全，保护设备安全；具有如下主要技术特点：a）集保护、测量、信号、报警等功能于一体；b）能强迫用户侧逆变器停运，为系统检修提供方便；c）能够测量线路电压参数；d）与上级开关互为联锁，杜绝误操作；e）外形尺寸小，安装方式多样，适用于各种场合；f）保护原理成熟可靠，能够经历长时间的现场运行考验；g) 多回路操作时回路之间相互闭锁，保障操作和设备的安全性。

三、工作环境环境温度：-10℃~+45℃（户内），-40℃~+70℃（户外）；相对湿度：≤95%（25℃）；海拔高度：≤2000m，超过2000m按海拔修正系数进行修正。

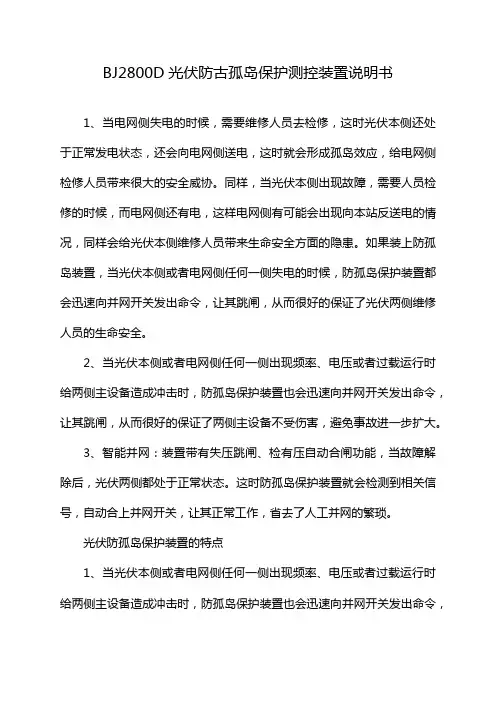

BJ2800D光伏防古孤岛保护测控装置说明书1、当电网侧失电的时候，需要维修人员去检修，这时光伏本侧还处于正常发电状态，还会向电网侧送电，这时就会形成孤岛效应，给电网侧检修人员带来很大的安全威协。

同样，当光伏本侧出现故障，需要人员检修的时候，而电网侧还有电，这样电网侧有可能会出现向本站反送电的情况，同样会给光伏本侧维修人员带来生命安全方面的隐患。

如果装上防孤岛装置，当光伏本侧或者电网侧任何一侧失电的时候，防孤岛保护装置都会迅速向并网开关发出命令，让其跳闸，从而很好的保证了光伏两侧维修人员的生命安全。

2、当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时给两侧主设备造成冲击时，防孤岛保护装置也会迅速向并网开关发出命令，让其跳闸，从而很好的保证了两侧主设备不受伤害，避免事故进一步扩大。

3、智能并网：装置带有失压跳闸、检有压自动合闸功能，当故障解除后，光伏两侧都处于正常状态。

这时防孤岛保护装置就会检测到相关信号，自动合上并网开关，让其正常工作，省去了人工并网的繁琐。

光伏防孤岛保护装置的特点1、当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时给两侧主设备造成冲击时，防孤岛保护装置也会迅速向并网开关发出命令，让其跳闸，从而很好的保证了两侧主设备不受伤害，避免事故进一步扩大。

2、当电网侧失电的时候，需要维修人员去检修，这时光伏本侧还处于正常发电状态，还会向电网侧送电，这时就会形成孤岛效应，给电网侧检修人员带来很大的安全威协。

同样，当光伏本侧出现故障，需要人员检修的时候，而电网侧还有电，这样电网侧有可能会出现向本站反送电的情况，同样会给光伏本侧维修人员带来生命安全方面的隐患。

如果装上防孤岛保护装置，当光伏本侧或者电网侧任何一侧失电的时候，防孤岛保护装置都会迅速向并网开关发出命令，让其跳闸，从而很好的保证了光伏两侧维修人员的生命安全。

3、带有失压跳闸、检有压自动合闸功能，当故障解除后，光伏两侧都处于正常状态。

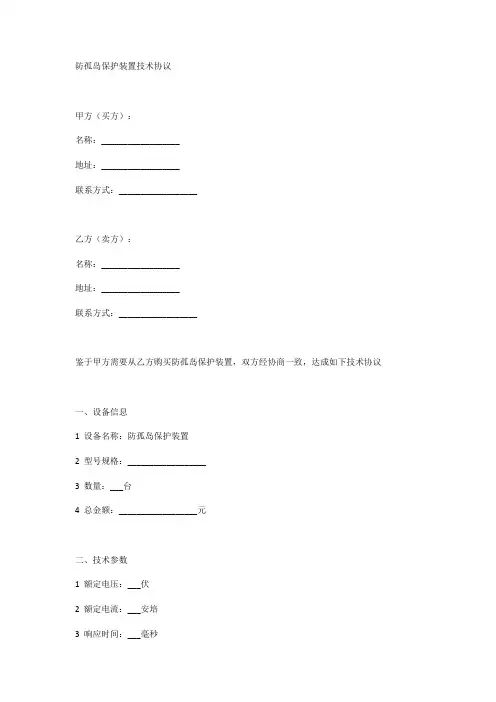

防孤岛保护装置技术协议甲方（买方）：名称：__________________地址：__________________联系方式：__________________乙方（卖方）：名称：__________________地址：__________________联系方式：__________________鉴于甲方需要从乙方购买防孤岛保护装置，双方经协商一致，达成如下技术协议一、设备信息1 设备名称：防孤岛保护装置2 型号规格：__________________3 数量：___台4 总金额：__________________元二、技术参数1 额定电压：___伏2 额定电流：___安培3 响应时间：___毫秒4 保护功能：自动切断电源等5 环境适应性：温度范围___℃，湿度范围___%三、供货范围1 主机：包括控制器、传感器等2 辅助设备：电源线、连接器等3 技术资料：操作手册、维护手册、安装图纸等四、交货信息1 交货地点：__________________2 交货时间：____年__月__日3 运输方式：__________________五、安装调试1 乙方负责设备的安装和调试2 安装调试完成后，双方共同验收3 验收合格后，甲方出具验收报告六、质量保证1 设备质量符合国家标准或行业标准2 质保期：自验收合格之日起__个月3 质保期内，设备如有质量问题，乙方负责免费维修或更换七、售后服务1 乙方提供一年的技术支持和维护服务2 乙方提供24小时应急服务热线八、培训1 乙方负责对甲方操作人员进行培训2 培训内容包括设备操作、日常维护等九、付款方式1 预付款：合同签订后__日内支付总金额的___%2 中期款：设备发货前支付总金额的___%3 尾款：设备验收合格后支付剩余款项十、违约责任1 甲方逾期付款，每日支付违约金：总金额的___%2 乙方逾期交货，每日支付违约金：总金额的___%十一、争议解决1 双方协商解决2 协商不成提交仲裁或诉讼十二、其他1 本协议一式两份，甲乙双方各持一份2 自双方签字盖章之日起生效甲方（签字）：__________________ 日期：____年__月__日乙方（签字）：__________________ 日期：____年__月__日签订前建议咨询法律专业人士，确保所有条款符合现行法律法规，本协议仅供参考，具体内容应根据实际情况调整。

防孤岛保护及故障解列装置技术规范批准：审定：会签：审核：校对：编制：目录1总则 (3)1.1引言 (3)1.2卖方职责 (3)2技术规范要求 (3)2.1使用环境条件 (3)2.2装置额定参数 (4)2.3装置功率消耗 (4)2.4装置总的技术要求 (4)2.5柜结构的技术要求 (8)3试验 (8)3.1工厂试验 (8)3.2现场试验 (8)4技术服务、设计联络、工厂检验和监造 (8)4.1技术文件 (8)4.2设计联络会议 (9)4.3工厂验收和现场验收 (10)4.4质量保证 (10)4.5项目管理 (10)4.6现场服务 (11)4.7售后服务 (11)4.8备品备件、专用工具、试验仪器 (11)5标准技术参数 (11)6项目需求部分 (12)6.1货物需求及供货范围一览表 (12)6.2必备的备品备件、专用工具和仪器仪表供货表 (12)6.3图纸资料提交单位 (13)6.4工程概况 (13)6.5使用条件 (13)6.6项目单位技术差异表 (14)7投标人响应部分 (14)7.1投标人技术偏差表 (14)7.2销售及运行业绩表 (14)7.3推荐的备品备件、专用工具和仪器仪表供货 (15)7.4最终用户的使用情况证明 (15)7.5投标人提供的试验检测报告表 (15)7.6投标人提供的鉴定证书表 (15)1总则1.1引言提供设备的厂家、投标企业应具有ISO9001质量保证体系认证证书，宜具有ISO14001环境管理体系认证证书和OHSAS18001职业健康安全管理体系认证证书及年检记录，宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。

提供的装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。

投标厂商应满足2.4.2中的规定、规范和标准的要求。

招标方在技术规范书专用部分提出的要求投标方也应满足。

提供的产品应有省部级鉴定文件或等同有效的证明文件。

投标方应提供设备近三年运行业绩表。
