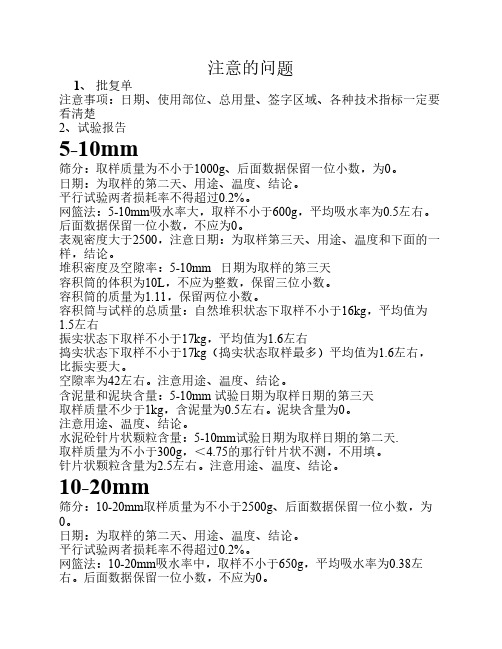

注意的问题1、批复单注意事项：日期、使用部位、总用量、签字区域、各种技术指标一定要看清楚2、试验报告5-10mm筛分：取样质量为不小于1000g、后面数据保留一位小数，为0。
日期：为取样的第二天、用途、温度、结论。
平行试验两者损耗率不得超过0.2%。
网篮法：5-10mm吸水率大，取样不小于600g，平均吸水率为0.5左右。
后面数据保留一位小数，不应为0。
表观密度大于2500，注意日期：为取样第三天、用途、温度和下面的一样，结论。
堆积密度及空隙率：5-10mm 日期为取样的第三天容积筒的体积为10L，不应为整数，保留三位小数。
容积筒的质量为1.11，保留两位小数。
容积筒与试样的总质量：自然堆积状态下取样不小于16kg，平均值为1.5左右振实状态下取样不小于17kg，平均值为1.6左右捣实状态下取样不小于17kg（捣实状态取样最多）平均值为1.6左右，比振实要大。
空隙率为42左右。
注意用途、温度、结论。
含泥量和泥块含量：5-10mm 试验日期为取样日期的第三天取样质量不少于1kg，含泥量为0.5左右。
泥块含量为0。
注意用途、温度、结论。
水泥砼针片状颗粒含量：5-10mm试验日期为取样日期的第二天.取样质量为不小于300g，＜4.75的那行针片状不测，不用填。
针片状颗粒含量为2.5左右。
注意用途、温度、结论。

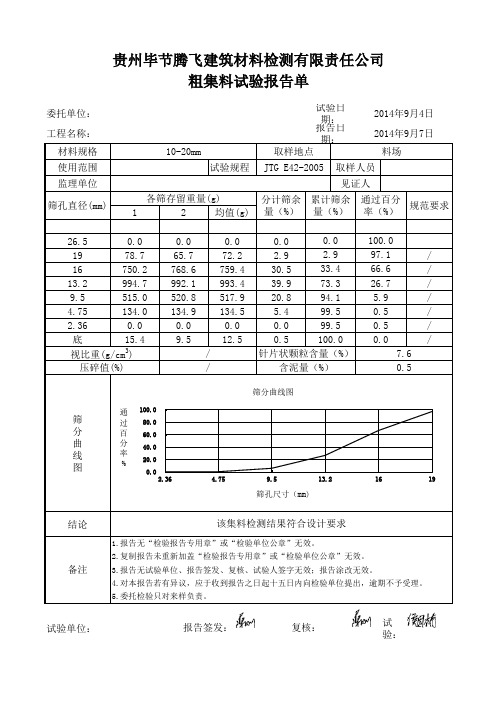

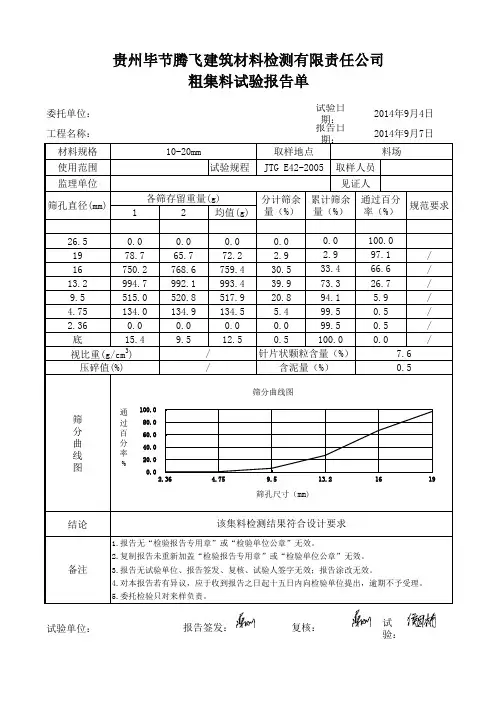

10-20mm筛分：10-20mm取样质量为不小于2500g、后面数据保留一位小数，为0。
日期：为取样的第二天、用途、温度、结论。
平行试验两者损耗率不得超过0.2%。
网篮法：10-20mm吸水率中，取样不小于650g，平均吸水率为0.38左右。
后面数据保留一位小数，不应为0。
表观密度大于2500，注意日期：为取样第三天、用途、温度和下面的一样，结论。
堆积密度及空隙率：10-20mm 日期为取样的第三天容积筒的体积为10L，不应为整数，保留三位小数。
10.006容积筒的质量为1.11，保留两位小数。
粗集料试验作业指导书新进碎石材料依据《公路工程集料试验规程》JTGE42-2005,进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验检测。
按每批不大于7501同厂家、同品种检验一次。
本工程粗骨料应选用级配合理、粒行良好、质地均匀坚固的洁净碎石。
粗集料最大粒径不宜超过25mm（大体积混凝土除外）且不得超过保护层厚度的2/3,含泥量低于0.5%,泥块含量低于0.25%,压碎指标低于12%,针片状颗粒含量低于10%,表观密度大于2500kg/m3,松散堆积密度大于1430kg/m3；空隙率小于47%。
试验间的温度应保持在15°C〜30°C。
粗集料颗粒级配表粗集料取样1.取样方法试样：在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。
2.取样数量单项试验的最少取样数量应符合下表要求：每一单项试验项目所需碎石或卵石最小取样质量（kg）3.试样处理碎石或卵石缩分时，应将样品置于平板上，在自然状态下拌匀，并堆成椎体，然后沿互相垂直的两个方向，分成大致相等的四份.取其对角的两份重新拌匀，再堆成锥体状,重复上述过程，直至缩分后的材料量略多于进行试验所必需的量为止。
碎石的含水率、堆积密度、紧密密度检验所用的试样，可不经缩分，拌匀后直接进行试验。
注：每批石料各项检测完成后要及时留样存放。
粗集料筛分测定方法1.仪器设备①烘箱：105±5°C②台秤：天平的称量30Kg，感量1g③方孔筛：孔径依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0 mm、26.5mm的方孔筛以及筛的底盘和盖各一只④浅盘、毛刷。

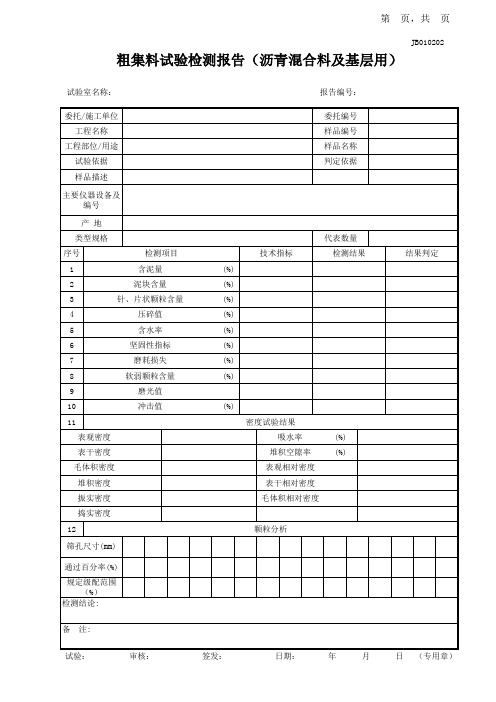

第1 页，共2页 JB010201粗集料试验检测报告试验室名称：大连天合建设工程质量检测有限公司报告编号：YCT2015C8050501试验：审核：签发：日期： 2015 年 05月 09日 （专用章）第 2页，共2页JB010201粗集料试验检测报告7 毛体积相对密度 2.704 8 表观密度（g/cm ³） 2.710 9 表干密度（g/cm ³）2.703检测结论：检所项目结果符合JTG F40-2004技术规范要求 备注： 监督（理）工程师意见及签字：试验室名称： 大连天合建设工程质量检测有限公司 报告编号：YCT2015C8050501施工/委托单位 太原市市政工程总公司委托编号 YCT2015C8050501 工程名称 瓦房店市2015年农村公路一期工程六标段样品编号 YCT2015C8050501 工程部位/用途 贯入式面层样品描述 洁净、无杂质 试验依据JTG E42-2005判定依据JTG F40-2004 监理单位 大连市宏远建设监理咨询有限公司 主要仪器设备及编号 烘箱；标准筛；摇筛机；容量瓶；容量筒；电子天平；静水力学天平；游标卡尺；压力试验机集料种类 面层 集料规格S5(20-40mm)代表数量 400m 3样品产地 仙浴湾取样地点现场 筛孔尺寸（mm ） 53.0 37.5 19.0 9.5 规定通过率（%）最大值 100 100 155最小值100 90 0 0实测通过率（%）100.0 97.5 5.7 0.3序号检测项目技术指标检测结果结果判定10 毛体积密度（g/cm³） 2.69911 ≤1.0 0.7 合格检测结论：检所项目结果符合JTG F40-2004技术规范要求备注：监督（理）工程师意见及签字：试验：审核：签发：日期： 2015 年05月09日（专用章）第1 页，共2页 JB010201粗集料试验检测报告试验室名称：大连天合建设工程质量检测有限公司报告编号：YCT2015C8050502施工/委托单位太原市市政工程总公司委托编号YCT2015C8050502工程名称瓦房店市2015年农村公路一期工程六标段样品编号YCT2015C8050502试验： 审核： 签发： 日期： 2015 年 05月 09日 （专用章）第 2页，共 2页JB010201粗集料试验检测报告检测结论：检所项目结果符合JTG F40-2004技术规范要求 备注：监督（理）工程师意见及签字：试验室名称： 大连天合建设工程质量检测有限公司 报告编号：YCT2015C8050502施工/委托单位 太原市市政工程总公司委托编号 YCT2015C8050502 工程名称 瓦房店市2015年农村公路一期工程六标段样品编号 YCT2015C8050502 工程部位/用途 贯入式面层样品描述 洁净、无杂质 试验依据JTG E42-2005判定依据 JTG F40-2004 监理单位 大连市宏远建设监理咨询有限公司 主要仪器设备及编号 烘箱；标准筛；摇筛机；电子天平；游标卡尺；集料种类 面层 集料规格S9(10-20mm)代表数量 400m 3样品产地 仙浴湾取样地点现场 筛孔尺寸（mm ） 26.5 19.0 9.5 4.75规定通过率（%）最大值 100 100 15 5最小值 100 90实测通过率（%） 100.0 92.4 9.9 0.5序号检测项目技术指标 检测结果 结果判定10 毛体积密度（g/cm³） 2.69711 ≤1.0 0.5 合格检测结论：检所项目结果符合JTG F40-2004技术规范要求备注：监督（理）工程师意见及签字：试验：审核：签发：日期： 2015 年05月09日（专用章）第1 页，共2页 JB010201粗集料试验检测报告试验室名称：大连天合建设工程质量检测有限公司报告编号：YCT2015C8050503 施工/委托单位太原市市政工程总公司委托编号YCT2015C8050503工程名称瓦房店市2015年农村公路一期工程六标段样品编号YCT2015C8050503工程部位/用途贯入式面层样品描述洁净、无杂质试验：审核：签发：日期： 2015 年 05月 09日 （专用章）第 2页，共 2页JB010201粗集料试验检测报告检测结论：检所项目结果符合JTG F40-2004技术规范要求 备注： 监督（理）工程师意见及签字：试验室名称： 大连天合建设工程质量检测有限公司 报告编号：YCT2015C8050503施工/委托单位 太原市市政工程总公司委托编号 YCT2015C8050503 工程名称 瓦房店市2015年农村公路一期工程六标段样品编号 YCT2015C8050503 工程部位/用途 贯入式面层样品描述 洁净、无杂质 试验依据JTG E42-2005判定依据 JTG F40-2004 监理单位 大连市宏远建设监理咨询有限公司 主要仪器设备及编号 烘箱；标准筛；摇筛机；电子天平；游标卡尺；压力试验机集料种类 面层 集料规格S12(5-10mm)代表数量 400m 3样品产地 仙浴湾取样地点现场 筛孔尺寸（mm ） 13.2 9.5 4.75 2.36规定通过率（%）最大值 100 100 15 5最小值 100 90实测通过率（%） 100.0 91.7 9.5 0.2序号检测项目技术指标 检测结果 结果判定试验： 审核：签发：日期： 2015 年 05月 09日 （专用章）第 1 页，共 1页JB010201粗集料试验检测报告10含泥量/小于0.075mm 颗粒含量（%）≤1.00.5合格检测结论：检所项目结果符合JTG F40-2004技术规范要求 备注： 监督（理）工程师意见及签字：试验室名称： 大连天合建设工程质量检测有限公司 报告编号：YCT2015C8050504施工/委托单位 太原市市政工程总公司委托编号 YCT2015C8050504 工程名称 瓦房店市2015年农村公路一期工程六标段样品编号 YCT2015C8050504 工程部位/用途贯入式面层样品描述洁净、无杂质粗集料沥青路面报告检测结论：检所项目结果符合JTG F40-2004技术规范要求备注：监督（理）工程师意见及签字：试验：审核：签发：日期： 2015 年05月09日（专用章）11 / 11。

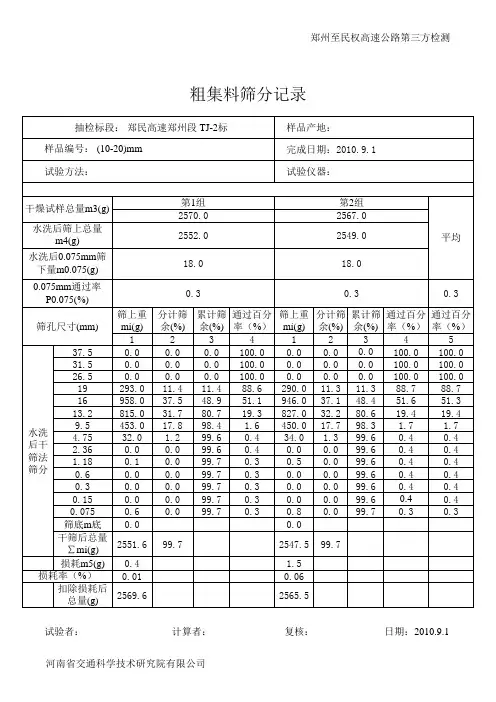

粗集料筛分试验一、目的与适用范围测定粗集料（碎石、砾石、矿渣）的颗粒级配。
二、主要试验步骤1、用水洗法测定集料中小于0.075mm的细粉部分质量。
将集料倒入盛有水电容器中；根据集料粒径的大小选择组成一组套筛，将容器中的混合物倒入套筛；烘干筛后的集料，称其质量m2，准确至0.1％。
2、用干筛法测定粗集料各个粒级质量百分率。
称取质量为m0的试样烘干，用搪瓷盘做筛分，直至确定1min内通过筛孔的质量确实小于筛上残余量的1％。
称取每个筛上的筛余量，准确至总质量的0.1％。
各筛分计筛余量及筛底存量的总和与筛分前试样的中质量m0相比，其相差不超过0.5％。
三、计算P(0.075)=(m1-m2)*100/m1式中：P(0.075)--集料中小于0.075的含量（通过率），％m1--用于水洗的干燥集料中质量,gm2--集料水洗后的干燥质量，gPi=mi*[100-P(0.75)]/(m0*100)式中：Pi--各号筛上的分计筛余百分率，％m0--用于干筛的干燥集料总质量，gmi--各号筛上的分计筛余，gi--依次为0.15mm、0.3mm、0.6mm……至集料最大粒径粗集料表观密度和吸水率试验一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积密度、表观密度、毛体积密度，以及粗集料的吸水率。
二、主要试验步骤1、挂好吊篮，将天平调零。
将试验移入天平，称其水中质量（Mw）。
2、取出集料，擦干表面水，马上称其表干质量（Mf）。
3、把集料烘干，称其烘干质量（Ma）三、计算γa＝Ma/(Ma-Mw)γs＝Mf/(Mf-Mw)γb＝Ma/(Mf-Mw)Wx=(Mf-Ma)*100/Ma式中：γa--集料的表观相对密度，无量纲γs--集料的表干相对密度，无量纲γb--集料的毛体积相对密度，无量纲Ma--集料的烘干质量，gMf--集料的表干质量，gMw--集料的水中质量，gWx--粗集料的吸水率，％，准确至0.01％ρa=γa*ρtρs=γs*ρtρb=γb*ρt式中：ρa--粗集料的表观密度，g/cm3ρs--粗集料的表干密度，g/cm3ρb--粗集料的毛体积密度，g/cm3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。

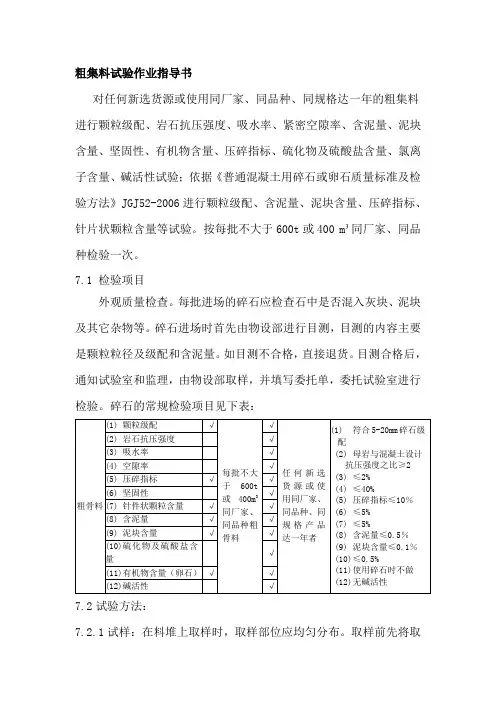

粗集料试验作业指导书对任何新选货源或使用同厂家、同品种、同规格达一年的粗集料进行颗粒级配、岩石抗压强度、吸水率、紧密空隙率、含泥量、泥块含量、坚固性、有机物含量、压碎指标、硫化物及硫酸盐含量、氯离子含量、碱活性试验；依据《普通混凝土用碎石或卵石质量标准及检验方法》JGJ52-2006进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验。
按每批不大于600t或400 m³同厂家、同品种检验一次。
7.1 检验项目外观质量检查。
每批进场的碎石应检查石中是否混入灰块、泥块及其它杂物等。
碎石进场时首先由物设部进行目测，目测的内容主要是颗粒粒径及级配和含泥量。
如目测不合格，直接退货。
目测合格后，通知试验室和监理，由物设部取样，并填写委托单，委托试验室进行检验。
碎石的常规检验项目见下表：7.2试验方法：7.2.1试样：在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。
单项试验的最少取样数量应符合下表要求：7.2.2试验所需环境和试验用筛：试验室的温度应保持在15-30℃；试验用筛应满足JGJ53-1992中圆孔试验筛的规定，筛孔大于5.00mm 的试验筛采用穿孔板试验筛。
7.2.3结果计算和评定：计算分计筛余百分率精确到0.1%，累计筛余百分率精确到1%。
筛分后，如每号筛的筛余量与筛底的剩余量之和同原样质量之差超过1%时需重做。
根据各号筛的累计筛余百分数，评定该试样的颗粒级配。
含泥量试验结果取两个试样的试验结果的算术平均值作为测定值，精确到0.1%；泥块含量试验取两次试验结果的算术平均值，精确至0.1%；针片状颗粒含量取两次试验结果的算术平均值，精确至1%；有机物含量当原试样制成的混凝土强度不低于洗除有机物后试样制成的水泥混凝土强度的95%时，则认为有机物含量合格；硫化物和硫酸盐含量取两次试验的算术平均值，精确到0.1%，若两次试验结果之差大于0.2%时，须重做试验；坚固性试验中试样总质量损失精确到1%；压碎指标值取三次试验结果的算术平均值作为石子的压碎指标，精确到1%；母岩抗压强度试验计算结果与评定取6个试件结果的算术平均值，并给最小值，精确到1MPa，对存在明显层理的岩石，应分别给出受力方向平行层理的岩石抗压强度与受力方向垂直层理的岩石抗压强度（仲裁检验时，以φ50mm×50mm的圆柱体试件的抗压强度为准）。
10至20mm粗骨粒颗粒级配实验记录以10至20mm粗骨粒颗粒级配实验记录为标题一、引言骨粒颗粒级配是指将骨粒按照不同粒径进行分类和排序的过程，是土壤力学研究中的重要内容。
本实验旨在通过实验记录和分析，了解10至20mm粗骨粒颗粒级配特性。
二、实验目的1. 确定10至20mm骨粒颗粒级配曲线；2. 分析不同骨粒级配对土壤工程性质的影响。
三、实验材料和设备1. 实验材料：10至20mm粗骨粒；2. 实验设备：筛分装置、天平、筛网。
四、实验步骤1. 将10至20mm粗骨粒样本准备好；2. 设置筛分装置，将样本放入筛分装置中；3. 启动筛分装置，进行筛分操作；4. 将筛分后的骨粒按照不同粒径进行分类，记录每个粒径下的骨粒数量；5. 根据记录的数据绘制骨粒级配曲线。
五、实验结果分析根据实验记录的数据，我们得到了10至20mm骨粒颗粒级配曲线。
根据曲线可以看出，10至20mm骨粒的级配相对较为均匀，没有明显的偏向。
这说明10至20mm骨粒颗粒在粒径分布上较为平衡。
六、实验讨论1. 骨粒级配对土壤工程性质的影响：骨粒级配对土壤的排水性、强度特性等有一定的影响。
当骨粒级配较为均匀时，土壤的排水性能较好，强度特性较稳定。
2. 骨粒级配的应用范围：10至20mm骨粒可以广泛应用于路基、堤坝等工程中，用于提高土壤的排水性和承载能力。
七、实验结论通过本次实验记录和分析，我们得出以下结论：1. 10至20mm骨粒颗粒级配较为均匀，没有明显的偏向；2. 骨粒级配对土壤工程性质有一定的影响，均匀的骨粒级配能提高土壤的排水性和强度特性；3. 10至20mm骨粒适用于路基、堤坝等工程中，能提高土壤的排水性和承载能力。
八、参考文献[1] XXXX. 土力学实验手册. XXXX出版社, 20XX.[2] XXXX. 骨粒颗粒级配研究综述. 土木工程学报, 20XX, XX(XX):XXX-XXX.。
