寻星仪使用手册

3-12卫星电视寻星仪的使用一、教学目标
掌握寻星仪的操作。

二、教学重点
1、寻星仪使用操作前的准备工作。

2、寻星仪的使用操作步骤和注意事项。

三、教学过程
1、寻星仪的作用
讲授寻星仪在卫星接收系统中的作用。

2、寻星仪操作前的准备工作
讲授寻星仪在使用前，需要做那些准备工作。

3、寻星仪的使用操作
1）介绍寻星仪的使用操作步骤；
2）介绍寻星仪在操作过程中的注意事项。

四、课后作业及思考题
1、简述寻星仪在使用前，需要做的准备工作有哪些？
2、列出寻星仪的使用操作步骤。

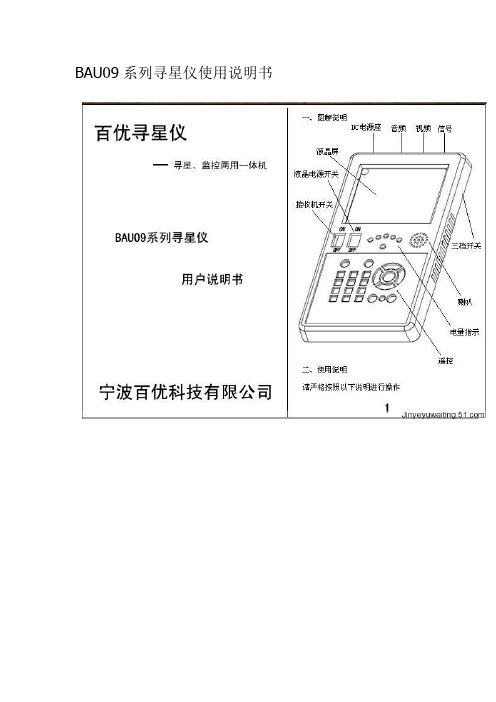

BAU09系列寻星仪使用说明书
使用说明请严格按照以下说明进行操作
电池供电：
三档开关调到“I”处，然后把液晶屏开关盒接收机开关调到"ON"处。

外接电源：
三档开关调到“O"处，然后把液晶屏开关和接收机开关调到"ON"处。

电池充电：
把液晶屏开关和接收机开关调到"OFF"处，然后再把三档开关调到"II"处，在插上充电器即可，充电器上面的指示灯为绿色后停止充电。

视频输入：
方法一（内置电池供电）把三档开关调到"I"处，然后把液晶屏开关调到“ON"处，接收机开关处在“OFF”皆可。

方法二（外接电源供电）把三档开关调到“O”处，然后把液晶屏开关调到ON"处，接收机开关处在“OFF”即可。

视频输出：
方法同视频输入类似，只要把液晶屏开关调到“OFF"处，同时接收机开关打开即可。

关机状态：
液晶屏开关和接收机开关全部处在"OFF"处，三档开关处在“O"处。

一．接收天线面对星说明：1．首先通过计算或查找资料确定天线的仰角和方位角；2．确认天线面正确安装，并且把LNB和馈源连接完好。

3．旋调仰角调节杆两个M20螺母改变天线仰角，可以用量角仪或罗盘来帮助调整仰角（先把量角仪设置到已查好的仰角值，再把量角仪贴到天线面盘背部的适宜位置。

）4．仰角调好后，松开方位套筒上六只M12×25螺栓，先手动初调，用手旋转天线面同时看寻星仪的S,Q值以找到星的大概位置。

然后用管夹上的M12的螺栓进行微调，反复调仰角和方位角，将信号调至最佳（S,Q值最大，一般Q可达90%以上）。

5．信号到最佳后，拧紧天线所有调整用的紧固件。

（注意此时要看着寻星仪，保证S，Q的值不变小）二．简单寻星仪操作说明POWER键开机以后，直接点击LOAD，就可以看到已经设置好的CMACast参数，然后选择一个点击F4，就可以开始寻星了，在寻星的过程中，按照S和Q的值调整天线面的仰角和方位角使S和Q的值达到最高。

（C/S键可以关闭/打开声音）三．寻星仪显示参数：Sat：卫星名称S：信号强度Q：信号质量BER：误码率C/N:载噪比附表：可用卫星资源参数：亚洲4号卫星C波段资源本振频率卫星下行频率符码率极化方式供电电压5150M 4038M 6666 水平18V四．详细寻星仪使用说明：1）首先点击F1（CONFIG），进入设置界面开始设置。

：设置卫星名称b.Lo：设置LNB的本振频率（默认单位是Mhz，本振频率输入范围是0,4500-5500,9500-11500）c.F：设置卫星下行频率（默认单位是Mhz）d.SR：设置符码率（默认单位是Mb/s）e.设置LNB供电方式：可以在0V，13V（垂直极化，右旋极化），18V（水平极化，左旋极化）之间切换f.L：设置卫星方位经度（一般可以不用设置）g.22KHz 状态开关（可设置“ON”或“OFF”）h.Mode模式选择（Auto，DVB，DTV三种模式可选）i.FEC参数选择（Auto,1/2,2/3,3/4,5/6,6/7,7/8七种参数可选）2）设置好参数后可点击C/S键进行参数存储，点击LOAD或F2键可以调出已经存储过的设置；也可以直接点击F4（SIGNAL）立即开始寻星。

GOTOSTAR 自动寻星双轴电驱系统使用说明GOTOSTAR 自动寻星双轴驱动电控系统由自动寻星控制器，赤经微控制驱动电机，赤纬微控制驱动电机，连接电缆等组成。

GOTOSTAR 能让您随心所欲使望远镜快速运行到指向目标，轻松快捷，在有限的观测时间内观测更多的天空星体，GOTOSTAR 指向精度高，跟踪平稳，力矩大，不丢步，是赤道仪、经纬仪的最佳伴侣。

一、GOTOSTAR 自动寻星双轴电驱系统标配清单1.自动寻星控制器(控制器手柄) 1 只2.赤经微控制驱动电机 1 只3.赤纬微控制驱动电机 1 只4.六芯螺旋电缆 2 根5.RS232 串行电缆 1 根6.赤经赤纬蜗杆齿轮 2 只7.220V 交直流转换器(12V，1.25A) 1 只8.12V直流电源线 1 根9.M6*40内六角不锈钢螺钉 1 只10.M6*12内六角不锈钢螺钉 1 只11.M6内六角搬手 1 把12.M4内六角搬手 1 把二、GOTOSTAR 自动寻星双轴电驱系统选配件1.12V电源线带汽车点烟器插头(5M)2.电动调焦器组件3.GPS模块三、GOTOSTAR 自动寻星双轴电驱系统的安装(本系统适用的赤道仪有EQ5、CG5、LXD75、LXD55、GP、GPD、JE160、HY5等)1.用随机配送的M4内六角搬手,将赤经、赤纬蜗杆齿轮分别固定在赤经、赤纬蜗杆伸出轴上,并紧固(齿轮端离底部约3mm,紧固螺钉端朝外）。

2.用随机配送的M6内六角搬手及M6*35mm不锈钢螺钉将赤经微控制驱动电机固定在赤经轴下方。

(注意齿轮间隙不要太大,也不要太紧)用M6*12mm不锈钢螺钉将赤纬微控制驱动电机固定在赤纬轴侧面。

四、GOTOSTAR 自动寻星双轴电驱系统电缆的连接1.将六芯螺旋电缆一端插头插入自动寻星控制器背面六芯插座内,另一端插入赤经驱动电机外壳下方的任一六芯插座内。

2.将另一根六芯螺旋电缆一端插头插入赤经电机外壳下方的任一六芯插座内,另一端插头插入赤纬电机外壳上任一六芯插座内。

使用说明书一．面板说明1．工作状态指示灯，⑴．Power 灯工作状态—开机红灯亮，电池低电红灯闪烁，关机红灯灭。

充电状态—充电绿灯亮，充饱红灯亮。

⑵．Lock灯：灯亮表示机器处于信号锁定状态。

⑶. 13V\18V灯：灯亮表示LNB的供电电压。

2．开关机键：长按超过2秒，执行开机或者关机。

3．数字键：0~9。

4．导航键：4个方向键和确认键。

►：音量增加和光标右移键。

◄：音量减小和光标左移键▲：频道增加和光标上移键▼：频道增加和光标下移键。

OK：参数确认键。

5．F1：屏显开关键。

６．F2：强制关机键。

开机状态下，当按开关机键不能关机时，长按此键2秒钟，强制关机。

７．PGUP：信号锁定后提示音开关。

８．PGDW：无定义。

9．BACK：返回上一次节目。

10．PAUSE：暂停键。

11．MUTE：静音键。

12．SCAN：自动搜索卫星信号。

13．INFO：显示节目信息。

14．SAT：电视、广播切换。

15．MENU：菜单键。

16．EXIT：退出键。

17．电源开关：若长时间不使用机器，建议将开关设置OFF。

18．直流电源/充电输入插孔。

19．USB升级口。

20..新增功能：寻星仪侧面两个功能接口[ A V输入（上）声音输出（下）]二．调星指南２.１调星操作在节目表中选择要接收的节目，进入主菜单选择频道信息进入该菜单，也可按快捷键INFO进入，或在主菜单选节目设置进入增加节目菜单，设置好各项参数，屏幕下方显示信号强度和信号质量，调整天线方位角及仰角，使信号质量长度条（数值）最大，这时天线已经对准即可正常接收卫星信号．该机具有锁定信号提示音功能，方便在强光下或远距离调星，按一下PGUP键开启提示音，当接收到信号时，会有声音提示您，此时只是说明天线已经对准卫星，但不一定是最佳位置，还需要根据信号质量进行微调，使之处于最佳位置．２.２自动搜索按快捷键SCAN进入自动搜索菜单，按◄►键移动光标，按数字键输入本振频率，也可以用▲▼键修改数字，修改搜索模式、22K、ＤiSEqC参数，按ＯＫ键全频段自动搜索卫星节目。

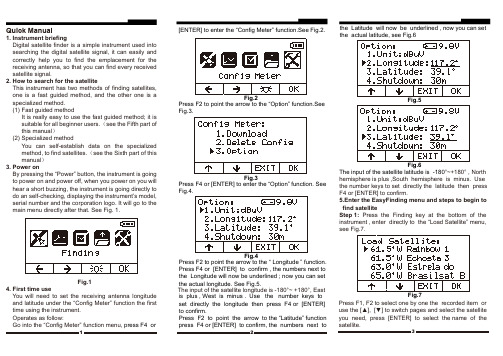

1Quick Manual1. Instrument briefingDigital satellite finder is a simple instrument used into searching the digital satellite signal, it can easily and correctly help you to find the emplacement for the receiving antenna, so that you can find every received satellite signal.2. How to search for the satelliteThis instrument has two methods of finding satellites,one is a fast guided method, and the other one is a specialized method.(1) Fast guided method It is really easy to use the fast guided method; it is suitable for all beginner users.（see the Fifth part of this manual ）(2) Specialized methodYou can self-establish data on the specialized method, to find satellites.（see the Sixth part of this manual ）3. Power onBy pressing the “Power” button, the instrument is goingto power on and power off, when you power on you will hear a short buzzing, the instrument is going directly to do an self-checking, displaying the instrument’s model, serial number and the corporation logo. It will go to the main menu directly after that. See Fig. 1.Fig.14. First time use You will need to set the receiving antenna longitude and latitude under the “Config Meter” function the first time using the instrument. Operates as follow:Go into the “Config Meter” function menu, press F4 or 2 [ENTER] to enter the “Config Meter” function.See Fig.2.Press F4 or [ENTER] to enter the “Option” function. See Fig.4. Press F2 to point the arrow to the “ Longitude ” function. Press F4 or [ENTER] to confirm , the numbers next to the Longitude will now be underlined ; now you can setthe actual longitude. See Fig.5.Fig.2 Fig.3Fig.4Fig.5The input of the satellite longitude is -180°~ +180°, East is plus , West is minus . Use the number keys toset directly the longitude then press F4 or [ENTER] to confirm. Press F2 to point the arrow to the “Latitude” function press F4 or [ENTER] to confirm, the numbers next toFig.63The input of the satellite latitude is -180°~+180° , North hemisphere is plus ,South hemisphere is minus. Use the number keys to set directly the latitude then press F4 or [ENTER] to confirm.5.Enter the EasyFinding menu and steps to begin to find satelliteStep 1: Press the Finding key at the bottom of the instrument , enter directly to the “Load Satellite” menu, see Fig.7.Fig.7the Latitude will now be underlined , now you can set the actual latitude, see Fig.6Press F1, F2 to select one by one the recorded item or use the [▲], [▼] to switch pages and select the satellite you need, press [ENTER] to select the name of the satellite.Press F2 to point the arrow to the “Option” function.See Fig.3.45Step 2: Press F4 or [ENTER] the Azimuth measure-ment menu , see Fig.8 , AZ is for Azimuth 、EL is for Elevation 、PO is for Polarize , according to these assigned parameters , install correctly the satellite antenna.Fig.8Step 4: Press F4 or [ENTER] to get in the “Aim” function,see Fig.10, Adjust the antenna so that the sound made by the instrument and the chart displayed on the screen are louder and have more signals on the screen.Fig.10Fig.116. Manual establishment of the satellite dataPress the“SET”button at the bottom of the instrument, go to the “CONFIGURATION” menu, see Fig.12.Fig.12If the satellite parameters are correct , you can press on F4 to enter the “Aim” menu, if you need to change the parameters,press [▼] the arrow will point at ‘LO’ and you can start to enter the new parameters. SeeAfter setting them one by one, when the arrow will point at <Save>, press F4 to enter Aim and start the satellite finding, press F4 again to enter SEARCH to start the survey.950-2150MHzDigital Satellite Finder Quick Start GuideSF-3000SStep 3:Press F4 or [ ENTER ] to enter the “Spectrum”item,as shown in Fig.9.Fig.9Step 5: Press F4 or [ENTER] to enter the “SEARCH”function, see Fig.11, if the satellite is already located correctly, the upper right corner of the LCD screen willdisplay “<OK>”. If not then you will need to adjust the satellite antenna, until it is locked on the correct place.Fig.13。

数字卫星寻星仪使用说明书型号：TF-900尊敬的顾客：感谢您选择我们的数字卫星寻星仪！如果您是初次使用本产品的用户请仔细阅读本使用手册，并妥善保管以便日后用作参考。

本手册中所载技术规格和操作方法可能改变，恕不另行通告。

第一次使用之前请脱掉橡胶保护套，打开电池仓后盖，将电池接插件正确插上（注意方向），并充满电(建议第一次充电4小时，但不要超过6小时)。

警告：本产品采用锂聚合物电池为其供电，请不要将其置入高温、高湿环境，更不要将其至于水火之中，对由于不当操作行为造成的损失，本公司不担负责任。

请不要擅自拆卸本仪器的任何部分，机身内没有用户可维修的部件，需要维修时请联系授权的维修人员，或邮寄给我们。

机器使用时请首先输入使用地经纬度，输入方法见操作说明。

目录简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４电池的注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５充电器的注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５清洁和维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６免责声明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６功能介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７一、屏幕显示内容介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７（1）、角度计算区．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７（2）、参数设置区．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８（3）、自定义频道表和当地卫星频道表序号区．．．．．．．．．．．．８（4）、经纬度设置和功能显示区．．．．．．．．．．．．．．．．．．．．．．．．９（5）、测量区．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９二、面板介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０三、仪器首次使用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２1、利用OUTPUT端口供电．．．．．．．．．．．．．．．．．．．．．．．．．．．１２2、开机和关机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３3、输入当前坐标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３四、手动寻星．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５1、输入参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５2、测量信号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６3、搜索信号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６五、利用内置当地频道表寻星．．．．．．．．．．．．．．．．．．．．．．．１８六、利用自定义频道表寻星．．．．．．．．．．．．．．．．．．．．．．．．．１８七、将当地频道表某个参数调入到自定义频道表内．．．．．１９八、修改当地频道表和自定义频道表参数并保存．．．．．．．１９九、删除自定义频道表参数内容．．．．．．．．．．．．．．．．．．．．．２０十、恢复出厂设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０十一、联机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０十二、技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０十三、.随机附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１十四、中国城市坐标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２简介：TF-900数字卫星寻星仪，能够帮助您方便和快捷地完成卫星天线安装定位,该仪器信号响应速度快，弱信号时也能够显示S/N比，判断信号是否存在。

一．接收天线面对星说明：1．首先通过计算或查找资料确定天线的仰角和方位角；2．确认天线面正确安装，并且把LNB和馈源连接完好。

3．旋调仰角调节杆两个M20螺母改变天线仰角，可以用量角仪或罗盘来帮助调整仰角（先把量角仪设置到已查好的仰角值，再把量角仪贴到天线面盘背部的适宜位置。

）4．仰角调好后，松开方位套筒上六只M12×25螺栓，先手动初调，用手旋转天线面同时看寻星仪的S,Q值以找到星的大概位置。

然后用管夹上的M12的螺栓进行微调，反复调仰角和方位角，将信号调至最佳（S,Q值最大，一般Q可达90%以上）。

5．信号到最佳后，拧紧天线所有调整用的紧固件。

（注意此时要看着寻星仪，保证S，Q的值不变小）二．简单寻星仪操作说明POWER键开机以后，直接点击LOAD，就可以看到已经设置好的CMACast参数，然后选择一个点击F4，就可以开始寻星了，在寻星的过程中，按照S和Q的值调整天线面的仰角和方位角使S和Q的值达到最高。

（C/S键可以关闭/打开声音）三．寻星仪显示参数：Sat：卫星名称S：信号强度Q：信号质量BER：误码率C/N:载噪比附表：可用卫星资源参数：亚洲4号卫星C波段资源本振频率卫星下行频率符码率极化方式供电电压5150M 4038M 6666 水平18V四．详细寻星仪使用说明：1）首先点击F1（CONFIG），进入设置界面开始设置。

：设置卫星名称b.Lo：设置LNB的本振频率（默认单位是Mhz，本振频率输入范围是0,4500-5500,9500-11500）c.F：设置卫星下行频率（默认单位是Mhz）d.SR：设置符码率（默认单位是Mb/s）e.设置LNB供电方式：可以在0V，13V（垂直极化，右旋极化），18V（水平极化，左旋极化）之间切换f.L：设置卫星方位经度（一般可以不用设置）g.22KHz 状态开关（可设置“ON”或“OFF”）h.Mode模式选择（Auto，DVB，DTV三种模式可选）i.FEC参数选择（Auto,1/2,2/3,3/4,5/6,6/7,7/8七种参数可选）2）设置好参数后可点击C/S键进行参数存储，点击LOAD或F2键可以调出已经存储过的设置；也可以直接点击F4（SIGNAL）立即开始寻星。

康普特358寻星仪使用教程康普特358寻星仪是一款常用于天文观测和导航的仪器。

本教程将为您提供详细的使用指导，帮助您熟悉和掌握这款寻星仪的功能和操作方法。

1. 准备工作首先，确认您已经正确安装康普特358寻星仪，并连接好所需的电源和其他设备。

确保环境光线较暗，以便更好地观测星体。

2. 开机和初始化按下寻星仪的电源按钮，等待仪器启动。

屏幕上将出现初始化界面或主菜单。

根据仪器的具体型号和版本，可能需要进行一些初始化设置，例如位置、时间和观测目标等信息。

按照屏幕提示进行设置。

3. 对准北极康普特358寻星仪的使用需要先进行北极定位，以确保仪器的方向和角度准确。

根据仪器的说明书，找到对准北极的指示方法。

通常，可以根据北极星的位置进行粗略对准，然后使用寻星仪的功能进行精确调整。

4. 选择观测对象使用寻星仪的菜单或操作按钮，选择您想要观测的天体对象。

您可以选择星星、行星、星系等不同的观测目标。

根据您的需求和天文知识，选择合适的目标。

5. 寻找天体根据寻星仪的指示，在仪器上调整望远镜的方向和角度，以寻找和定位您选择的观测对象。

有些寻星仪可能提供自动跟踪功能，可以精确追踪天体并保持其在望远镜视野中的稳定。

6. 焦距和放大倍数在观测天体时，您可能需要调整望远镜的焦距和放大倍数，以获得更清晰和详细的观测结果。

根据寻星仪的操作说明，进行相应的调整。

7. 记录和捕捉图像如果您希望记录观测结果或捕捉天体的图像，您可以将相机或其他图像捕捉设备连接到寻星仪，根据设备的操作指南进行设置。

在观测过程中，注意稳定和避免手部震动，以获得清晰的图像效果。

8. 关机和保养观测结束后，按照寻星仪的操作指南正确关闭仪器，断开电源连接。

在存放前，注意清理仪器的镜面和光学元件，保持其清洁和光亮。

定期进行仪器的维护和保养，以延长其使用寿命。

通过以上步骤，您可以成功使用康普特358寻星仪进行天文观测和导航。

在实践中随着经验的积累，您将能更加熟练地操作和利用寻星仪的功能，探索宇宙的奥秘。

千寻星耀 SE 快速指南一、SE主机介绍1.1.外观说明A、指示灯及按键 D、 UHF天线接口B、 A电池仓 E、 5 Pin接口C、 B电池仓 F、 7 Pin（USB/串口）接口1.2.操作说明1.2.1.电池的安装滑动电池盖锁扣至开锁位置；按下电池盖开启按钮，电池盖弹开；将电池放入电池仓，滑动锁定电池；扣上电池盖,锁扣滑动至锁定位置。

1.2.2.扩展储存卡和SIM卡的安装打开A电池仓盖，取下电池；打开SIM/TF卡仓保护盖；按指示标志放置SIM/TF存储卡，盖上保护盖。

1.2.3.仪器按键及指示灯含义说明电源按钮卫星（红绿双色）数据链（绿蓝双色）蓝牙（蓝色单色）电源（红绿双色）1.2.4. 开关机开机：长按电源按钮,蜂鸣器声响后,设备开机。

关机：长按电源按钮,设备语音提示“是否关闭设备"，按一下电源按钮确认，设备关机。

1.2.5. Web UI在SE 开机后，可用手机或电脑WIFI 搜索并连接设备SN 号的热点，连上之后，在浏览器输入地址192.168.10.1（推荐使用Chrome 浏览器），输入密码：password 进入Web UI 界面。

Web UI 能够查询设备的工作状态，设置设备的工作模式。

图1.2.4-1 图1.2.4-21.2.6.设备充电充电时电源红灯长亮，充电完成时常亮绿灯。

注意：请使用随机配备的电源适配器给SE充电。

二、千寻GNSS APP软件操作2.1.新建项目运行千寻GNSS App采集软件，执行【项目】->【项目管理】->【新建】，新建项目，输入项目名称，选择坐标参数类型，其它为附加信息，可留空，点击【确定】，跳转到坐标系统参数界面。

在中国内，椭球参数默认为CGCS2000，投影方式是高斯投影，您可以根据实际情况，进行坐标系的设置。

图2.1-1 图2.2-22.2. 连接仪器执行【仪器】->【通讯设置】，选择仪器厂家选择【千寻位置】选择仪器类型【SE 】，通讯模式有蓝牙，WiFi 和演示模式，这里我们选择蓝牙模式，点击【搜索】，在蓝牙设备列表中找到自己仪器的蓝牙名称，点击【连接】，弹出连接进度框，即表示连接成功。
