卫星影院中星6A寻星对星方法

中星6B调星方法中星6B调星方法（新乡地区适用，其他地方只是角度偏差）作为接收中星6B的1.2米的卫星天线接收设备，由于受大风的影响会经常出现无信号的情况，这也是山寨版的弱点，由于制造工艺的低略，是其稳定性大大下降的主要原因作为一个安装卫星天线的地下党经常会有客户要求去帮忙対星，从经济上貌似好事一件，其实在你三两下就搞好的情况下，用户会对支付的费用感到不满（其实也就20元）相对于技术来说，宁可不转这20块大洋，有时候忙了半天用户也只认可一句谢谢啊所以我告诉大家：技术不会贬值，20元对不起自己的劳动我现在用最简单的语言告诉大家调整的方法，只要认真看，仔细做，就会成功，免去了我的劳作之苦，也节省了您的开销调整第一步：高频头的极化角，位于大锅上面的三脚架上的一个圆筒状的东西就是高频头，你现在要做的就是正对高频头，上面有一个零刻度线，你要做的就是先要使零刻度线与地面成平行（也就是水平状态），做好了就ok~！调整第二步：检查底座的稳固性，和三角支架的稳定性（有问题就需更换或紧固）调整第三步：先将大锅的前沿离地面18~20cm（厘米），紧固底座后的调整螺丝。

调整第四步：连接高频头与接收机，打开接收机和电视机选着cctv-2，按接收器的遥控器上的信息键；出现信息界面，先看信号强度应该是红色的会随天线的改变有波动（需要有人在电视机旁看着），再看信号质量，开始也许是0，正式调整开始（关键所在）先将大锅面向正南方向，再慢慢的向偏东转，很轻微的当信号质量有变话时更要慢，注意不要让底座离地或左右晃，当信号质量在最高点时固定方向先，不要急虽然还没有图像可你已经接近成功啦。

接下来放松底座的仰角紧固螺丝，是天线做倾斜度调整（也就是仰角），这时你更要仔细很细微的一点一点的调，这时就会发现信号质量会一下就会有很大的跳变，图像也会出来。

你不要高兴的太早，你还得继续反复微调使信号质量达到最高（一般40~70不等，视接收器而定）这时你会发现原来的红色信号条变绿啦，这就表示调整成功，紧固仰角螺丝，把底座压好~~~~接下来你知道该怎么做了吗？？如果经过上面的调整还是感觉不理想，你可以试试把高频头到锅中心的距离改变一点，没什么难的，难就在于细心~调整失败原因：天线正面有障碍挡住了信号（包括人站在天线的前方）硬件原因：高频头或连接线，再就是你的接收机挂啦~~~~~ 说了半天，你记住了吗？学会了吗？？调好了吗？好了记得告诉我。

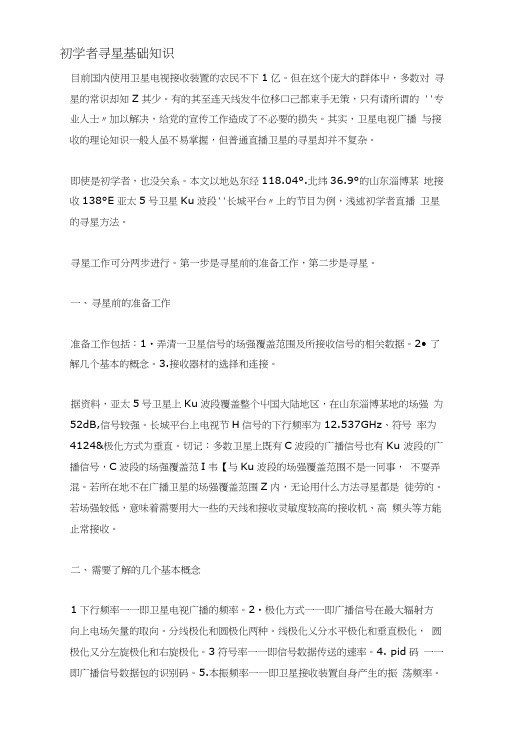

初学者寻星基础知识目前国内使用卫星电视接收装置的农民不下1亿。

但在这个庞大的群体屮，多数对寻星的常识却知Z其少。

有的其至连天线发牛位移口己都束手无策，只有请所谓的 ''专业人士〃加以解决，给党的宣传工作造成了不必要的损失。

其实，卫星电视广播与接收的理论知识一般人虽不易掌握，但普通直播卫星的寻星却并不复杂。

即使是初学者，也没关系。

本文以地处东经118.04°.北纬36.9°的山东淄博某地接收138°E亚太5号卫星Ku波段''长城平台〃上的节目为例，浅述初学者直播卫星的寻星方法。

寻星工作可分两步进行。

第一步是寻星前的准备工作，第二步是寻星。

一、寻星前的准备工作准备工作包括：1•弄清一卫星信号的场强覆盖范围及所接收信号的相关数据。

2• 了解几个基本的概念。

3.接收器材的选择和连接。

据资料，亚太5号卫星上Ku波段覆盖整个屮国大陆地区，在山东淄博某地的场强为52dB,信号较强。

长城平台上电视节H信号的下行频率为12.537GHz、符号率为4124&极化方式为垂直。

切记：多数卫星上既有C波段的广播信号也有Ku 波段的广播信号，C波段的场强覆盖范I韦【与Ku波段的场强覆盖范围不是一冋事，不耍弄混。

若所在地不在广播卫星的场强覆盖范围Z内，无论用什么方法寻星都是徒劳的。

若场强较低，意味着需要用大一些的天线和接收灵敏度较高的接收机、高频头等方能止常接收。

二、需要了解的几个基本概念1下行频率一一即卫星电视广播的频率。

2•极化方式一一即广播信号在最大辐射方向上电场矢量的取向。

分线极化和圆极化两种。

线极化乂分水平极化和垂直极化，圆极化又分左旋极化和右旋极化。

3符号率一一即信号数据传送的速率。

4. pid码一一即广播信号数据包的识别码。

5.本振频率一一即卫星接收装置自身产生的振荡频率。

对寻星而言，以上概念可以不求甚解，大体上知道这么一•回事即可。

了解这些东西的目的在于止确地往接收机内输入有的关数据和信息。

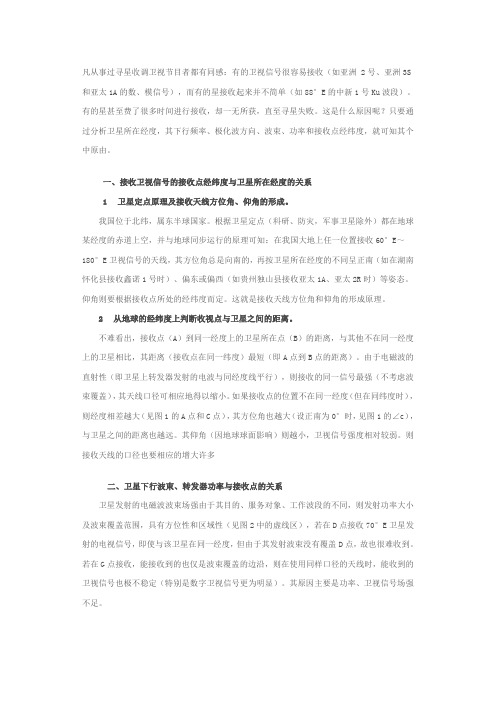

凡从事过寻星收调卫视节目者都有同感：有的卫视信号很容易接收（如亚洲 2号、亚洲3S 和亚太1A的数、模信号），而有的星接收起来并不简单（如88°E的中新1号Ku波段）。

有的星甚至费了很多时间进行接收，却一无所获，直至寻星失败。

这是什么原因呢？只要通过分析卫星所在经度，其下行频率、极化波方向、波束、功率和接收点经纬度，就可知其个中原由。

一、接收卫视信号的接收点经纬度与卫星所在经度的关系1 卫星定点原理及接收天线方位角、仰角的形成。

我国位于北纬，属东半球国家。

根据卫星定点（科研、防灾，军事卫星除外）都在地球某经度的赤道上空，并与地球同步运行的原理可知：在我国大地上任一位置接收60°E～180°E卫视信号的天线，其方位角总是向南的，再按卫星所在经度的不同呈正南（如在湖南怀化县接收鑫诺1号时）、偏东或偏西（如贵州独山县接收亚太1A、亚太2R时）等姿态。

仰角则要根据接收点所处的经纬度而定。

这就是接收天线方位角和仰角的形成原理。

2 从地球的经纬度上判断收视点与卫星之间的距离。

不难看出，接收点（A）到同一经度上的卫星所在点（B）的距离，与其他不在同一经度上的卫星相比，其距离（接收点在同一纬度）最短（即A点到B点的距离）。

由于电磁波的直射性（即卫星上转发器发射的电波与同经度线平行），则接收的同一信号最强（不考虑波束覆盖），其天线口径可相应地得以缩小。

如果接收点的位置不在同一经度（但在同纬度时），则经度相差越大（见图1的A点和C点），其方位角也越大（设正南为0°时，见图1的∠c），与卫星之间的距离也越远。

其仰角（因地球球面影响）则越小，卫视信号强度相对较弱。

则接收天线的口径也要相应的增大许多二、卫星下行波束、转发器功率与接收点的关系卫星发射的电磁波波束场强由于其目的、服务对象、工作波段的不同，则发射功率大小及波束覆盖范围，具有方位性和区域性（见图2中的虚线区），若在D点接收70°E卫星发射的电视信号，即使与该卫星在同一经度，但由于其发射波束没有覆盖D点，故也很难收到。

寻星仪使用方法寻星仪又叫寻星器，是一种用于卫星接收天线安装与调整的简便仪表，它可以作为调整天线方向、馈源位置和极化角等项目的指示器，使天线达到最佳的位置。

寻星仪实质上也是一种微波信号电平显示放大器。

寻星仪装有声光显示（光用于夜间照明）及指针式强度显示，工作频率为950 ～2 150M Hz，增益11dB，电源电压为13～18V，适用于卫星电视接收机的水平与垂直输出。

它具有定位准确、寻星快捷、灵敏度高、体积小、携带方便，价格便宜的优点，能够满足一般卫星天线安装人员的需要。

一电缆.仪器.电视.天线连接操作1. 将寻星仪一侧标有“TO LNB”连接到天线高频头处，将另一侧标有“TO REC” 连接到接收机上，并将接收机和电视机打开。

2. 接收机打开后，由接收机供出来的电压为13-18V，检查寻星仪是否有灯亮，灯亮则表示寻星仪正在正常工作。

3. 在接收机里设置所要接收卫星的数据。

（包括本振频率，下行频率，符码率，极化等）并开到信号强度，信号质量光标状态。

二寻星仪表盘操作：1. 寻星仪配置螺旋衰减器，作用是衰减调节信号大小，接收机通电后，可操作螺旋衰减器将指针控制在刻度表5格上，寻星仪会发出微弱响声，此时，轻微摇动天线，靠近你要找的卫星，寻星仪发现有卫星信号输入时，响声会增大，指针也会随之升到刻度表8-10格之间或更高，说明有卫星信号输入。

此时结合接收机的信号质量光标，看是否是你要找的卫星。

2. 寻星仪不能识别使用者所要找的卫星信号，凡是有卫星信号输入时，寻星仪一律显示有信号。

此时只能从卫星接收机输入要找卫星参数的信号质量光标上来确认。

3. Ku波段可以直接连接，C波段调星时需在寻星仪至高频头之间串入一个功分器或100米左右电缆线，以衰减信号，否则寻星仪会自激而导致表针不能降下来。

4. 在高大楼群之间或强干扰地带对星, 寻星仪也会自激啸叫而导致表针不能降下来。

三如果寻星仪收到信号而数字机未能显示有信号时有以下几种情况1. 不是使用者所要找的卫星信号。

一．接收天线面对星说明：1．首先通过计算或查找资料确定天线的仰角和方位角；2．确认天线面正确安装，并且把LNB和馈源连接完好。

3．旋调仰角调节杆两个M20螺母改变天线仰角，可以用量角仪或罗盘来帮助调整仰角（先把量角仪设置到已查好的仰角值，再把量角仪贴到天线面盘背部的适宜位置。

）4．仰角调好后，松开方位套筒上六只M12×25螺栓，先手动初调，用手旋转天线面同时看寻星仪的S,Q值以找到星的大概位置。

然后用管夹上的M12的螺栓进行微调，反复调仰角和方位角，将信号调至最佳（S,Q值最大，一般Q可达90%以上）。

5．信号到最佳后，拧紧天线所有调整用的紧固件。

（注意此时要看着寻星仪，保证S，Q的值不变小）二．简单寻星仪操作说明POWER键开机以后，直接点击LOAD，就可以看到已经设置好的CMACast参数，然后选择一个点击F4，就可以开始寻星了，在寻星的过程中，按照S和Q的值调整天线面的仰角和方位角使S和Q的值达到最高。

（C/S键可以关闭/打开声音）三．寻星仪显示参数：Sat：卫星名称S：信号强度Q：信号质量BER：误码率C/N:载噪比附表：可用卫星资源参数：亚洲4号卫星C波段资源本振频率卫星下行频率符码率极化方式供电电压5150M 4038M 6666 水平18V四．详细寻星仪使用说明：1）首先点击F1（CONFIG），进入设置界面开始设置。

：设置卫星名称b.Lo：设置LNB的本振频率（默认单位是Mhz，本振频率输入范围是0,4500-5500,9500-11500）c.F：设置卫星下行频率（默认单位是Mhz）d.SR：设置符码率（默认单位是Mb/s）e.设置LNB供电方式：可以在0V，13V（垂直极化，右旋极化），18V（水平极化，左旋极化）之间切换f.L：设置卫星方位经度（一般可以不用设置）g.22KHz 状态开关（可设置“ON”或“OFF”）h.Mode模式选择（Auto，DVB，DTV三种模式可选）i.FEC参数选择（Auto,1/2,2/3,3/4,5/6,6/7,7/8七种参数可选）2）设置好参数后可点击C/S键进行参数存储，点击LOAD或F2键可以调出已经存储过的设置；也可以直接点击F4（SIGNAL）立即开始寻星。

接收中星6A 6B卫星信号调试心得

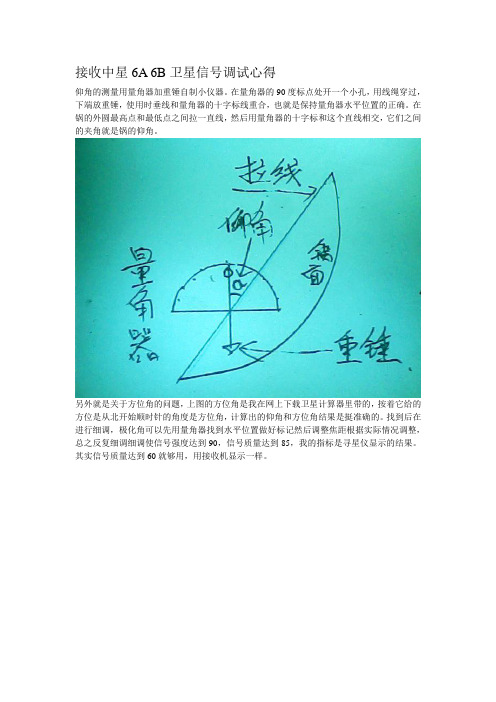

仰角的测量用量角器加重锤自制小仪器。

在量角器的90度标点处开一个小孔，用线绳穿过，下端放重锤，使用时垂线和量角器的十字标线重合，也就是保持量角器水平位置的正确。

在锅的外圆最高点和最低点之间拉一直线，然后用量角器的十字标和这个直线相交，它们之间的夹角就是锅的仰角。

另外就是关于方位角的问题，上图的方位角是我在网上下载卫星计算器里带的，按着它给的方位是从北开始顺时针的角度是方位角，计算出的仰角和方位角结果是挺准确的。

找到后在进行细调，极化角可以先用量角器找到水平位置做好标记然后调整焦距根据实际情况调整，总之反复细调细调使信号强度达到90，信号质量达到85，我的指标是寻星仪显示的结果。

其实信号质量达到60就够用，用接收机显示一样。

卫星对接正确方法
卫星对接是一个复杂的过程，需要精确的计算和精细的操作。

以下是卫星对接的基本步骤：
1. 预对接阶段：需要对目标卫星进行详细的研究和分析，了解其轨道参数、形状、大小、质量等信息。

然后，根据这些信息计算出最佳的对接轨道和对接策略。

2. 接近阶段：在这个阶段，追踪星需要通过发动机燃烧调整自身的轨道，使其逐渐接近目标卫星。

同时，需要通过星载雷达和光学系统对目标卫星进行跟踪和测量，以获取实时的相对位置和速度信息。

3. 对接阶段：当追踪星与目标卫星的距离足够近时，开始执行对接操作。

首先，通过控制系统调整追踪星的姿态，使其与目标卫星的对接轴对齐。

然后，通过微调发动机的推力，使追踪星缓慢地向目标卫星靠近。

最后，通过对接机构将两星连接在一起。

4. 后对接阶段：对接完成后，需要对两星的组合体进行稳定性检查和功能测试，确保对接成功并且可以正常工作。

以上就是卫星对接的基本步骤，每一步都需要精确的计算和精细的操作，任何一个小小的错误都可能导致对接失败。

因此，卫星对接是一项技术含量非常高的任务。

XX大学网络教育学院专科毕业论文题目：卫星电视接收天线快速对星的方案完成期限：2016年1月8日至2016年4月20日学习中心：专业名称：电气自动化技术学生XX：俞建根学生学号：6指导教师：伯颖卫星电视接收天线快速对星的方案卫星电视接收天线是有线电视前端重要组成部分，主要用于接收电视节目信号，其原理是利用电波的反射原理，将电波集焦后，辐射到馈源上的高频头，然后通过馈线将信号传送到卫星接收机并解码出电视节目。

卫星接收天线形式有多种多样，但最常见的有以下几种：一、正馈（前馈）抛物面卫星天线正馈抛物面卫星接收天线类似于太阳灶，由抛物面反射面和馈源组成。

它的增益和天线口径成正比，主要用于接收C波段的信号。

由于它便于调试，所以广泛的应用于卫星电视接收系统中。

它的馈源位于反射面的前方，故人们又称它为前馈天线（如图1所示）。

正馈抛物面卫星天线的缺点是：1、馈源是背向卫星的，反射面对准卫星时，馈源方向指向地面，会使噪声温度提高。

2、馈源的位置在反射面以上，要用较长的馈线，这也会使噪声温度升高。

3、馈源位于反射面的正前方，它对反射面产生一定程度的遮挡，使天线的口径效率会有所降低。

优点就是反射面的直径一般为1.2--3M，所以便于安装，而且接收卫星信号时也比较好调试。

11二、卡塞格伦（后馈式抛物面）天线卡塞格伦是一个法国物理学家和天文学家，他于1672年设计出卡塞格伦反射望远镜。

1961年，汉南将卡塞格伦反射器的结构移植到了微波天线上，他采用了几何光学的方法，分析了反射面的形状，并提出了等效抛物面的概念。

卡塞格伦天线，它克服了正馈式抛物面天线的缺陷，由一个抛物面主反射面、双曲面副反射面、和馈源构成，是一个双反射面天线，它多用作大口径的卫星信号接收天线或发射天线。

抛物面的焦点与双曲面的虚焦点重合，而馈源则位于双曲面的实焦点之处，双曲面汇聚抛物面反射波的能量，再辐射到抛物面后馈源上（如图2所示）。

由于卡塞格伦天线的馈源是安装在副反射面的后面，因此人们通常称它为后馈式天线，以区别于前馈天线。

一锅双星的调试方法卫星6B。

（也就是大家常见的大锅盖）。

还有常见的中星9号小锅盖不在今天讨论之列。

那么主卫星确定了，接下来要做的就是根据自己的需求接收偏星卫星。

主星6b不仅是因为它的免费节目多，还有一个原因是它的位置差不多刚好在正南（地区不同有略微的差别）。

刚好方便我们偏别的卫星。

常见的偏星有亚洲3s（亚洲7号）中星6A（高清台多）108.2（宗教台比较多）138ku 134ku 76.5（华人机系列）那么根据我们的需求来确定卫星。

比如您喜欢看宗教频道佛教基督教的，那就收108.2. 想接受凤凰卫视星空卫视那就收亚洲7号。

想加专机看电影台东森幼幼等，就接收138ku。

下面说一下一锅双星的接收原则。

总结起来就是八个字。

星东头西，星高头低。

刚开始自己玩的时候不知道这个原则，所以一直没有成功。

所谓星东头西，那138ku打比方吧。

138卫星在115.5的东边，单星接收的时候，也就是高频头位置朝向是东边，但是现在偏星接收，就在115.5的右边，也就是西边。

原理就是卫星反射。

具体的原理咱们普通玩家不用细纠。

那么我们接受76.5ku卫星的时候，也就是单星接收是偏西，偏收的话就是偏东了。

高低这个不解释大家也明白了。

原理知道了，接下来的操作就方便了。

确定好你要接收的卫星，根据原理在反方向安装高频头。

大概位置固定后，细调极化角，仰角（左右高低）。

我们还是那最常见的138ku为例。

138ku卫星现在接受位置在115.5的西边（右边），那么我们准备好接受138的高频头.在锅的右边确定位置（这时你可以站在西边调试，不会影响信号）。

调试很多人觉得很难，其实特别简单。

就是瞎晃，一边看信号条，一边在大概位置晃就可以了。

当看的信号条有上升趋势时，那就大概确定位置了。

现在记住高频头所在的位置，找工具大概安装。

安装的话有双星夹具最好了，没有的话也可以。

什么铁丝绑带铁棍木条固定方式，集思广益，任君发挥。

一般我的做法是大概位置确定后加一根馈源杆（铁棍）。

调星入门教程：教你快速学会调星前言：调星不存在高深的学问，之前你完全没接触过卫星设备不重要，最重要的是需要耐心以及严谨，以下教程可以让你短时间之内快速地，准确并成功拿下卫星上面的电视节目，享受卫星电视带给你的视觉享受。

一个准备充分的系统安装调星时间是三分钟，反之的时间是三个小时乃至在天台曝晒三天。

首先，当你收到我们产品的时候，请第一时间检查设备外观是否完好，配件数量是否准确。

安装卫星电视系统之前必须具备以下硬件：卫星天线、高频头、馈线、F头、卫星接收机、电视机，请仔细阅读天线的安装说明书并严格按照说明书上的示意图去安装，天线组装完毕以后，切记要把每一颗螺丝拧紧，一点点的缝隙或者轻微的晃动会严重影响接收天线接收信号的质量。

在安装卫星天线的过程中必须注意以下3点：1．高频头的极化角。

以接收中星6B为例，如下图1，0刻度必须和地面水平，高频头的作用是把卫星天线接收到的信号进行放大和变频的，所以高频头极化角的准确度非常重要，是调星是否成功的关键。

注：接收不同的卫星会有不同的极化角，详细参数可通过互联网查询或者咨询我公司业务员，我们会提供准确的参数给您。

2．卫星天线中的高频头支架。

如图2所示，卫星天线馈源盘的支架有三根管组成，在安装过程中支架的位置不得有偏移，馈盘必须正对着卫星天线的中心点，否则会导致调星失败。

3．F头。

F头是馈线与高频头、馈线与接收机连接部分所用的接口元件，分公、英制，卫星系统常用英制，F头必须认真仔细制做，一定要避免铜芯跟屏蔽网有接触，否则会导致短路，会造成设备的损害（注意：此种损坏不属于保修范围），所以在连接设备的时候必须在断电的情况下进行。

卫星天线安装完毕后，可以准备调星前需要用到的硬件了，分别是：一台电视机，一台卫星接收机，一条3-5米长的馈线，除了硬件之外，必须切记以下两点：①硬件连接好后必须是摆放在卫星天线的左边或者右边的视线范围内，人是站在天线的后面去转动天线的，至于为什么，我就不解释了。
