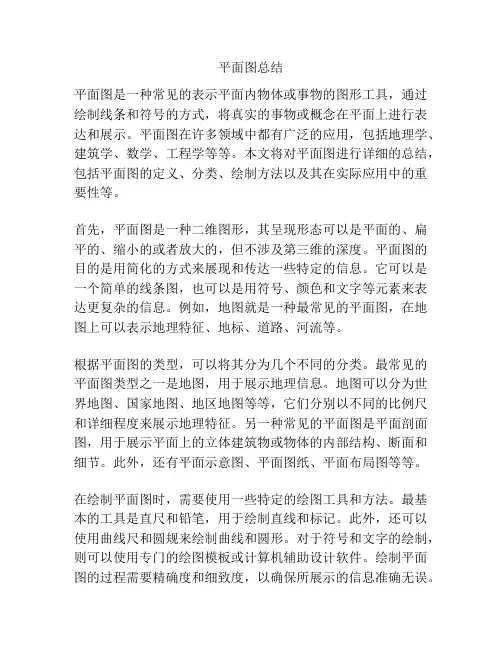

平面图总结平面图是一种常见的表示平面内物体或事物的图形工具,通过绘制线条和符号的方式,将真实的事物或概念在平面上进行表达和展示。
平面图在许多领域中都有广泛的应用,包括地理学、建筑学、数学、工程学等等。
本文将对平面图进行详细的总结,包括平面图的定义、分类、绘制方法以及其在实际应用中的重要性等。
首先,平面图是一种二维图形,其呈现形态可以是平面的、扁平的、缩小的或者放大的,但不涉及第三维的深度。
平面图的目的是用简化的方式来展现和传达一些特定的信息。
它可以是一个简单的线条图,也可以是用符号、颜色和文字等元素来表达更复杂的信息。
例如,地图就是一种最常见的平面图,在地图上可以表示地理特征、地标、道路、河流等。
根据平面图的类型,可以将其分为几个不同的分类。
最常见的平面图类型之一是地图,用于展示地理信息。
地图可以分为世界地图、国家地图、地区地图等等,它们分别以不同的比例尺和详细程度来展示地理特征。
另一种常见的平面图是平面剖面图,用于展示平面上的立体建筑物或物体的内部结构、断面和细节。
此外,还有平面示意图、平面图纸、平面布局图等等。
在绘制平面图时,需要使用一些特定的绘图工具和方法。
最基本的工具是直尺和铅笔,用于绘制直线和标记。
此外,还可以使用曲线尺和圆规来绘制曲线和圆形。
对于符号和文字的绘制,则可以使用专门的绘图模板或计算机辅助设计软件。
绘制平面图的过程需要精确度和细致度,以确保所展示的信息准确无误。
平面图在许多领域中具有重要的应用价值。
在地理学中,平面图可以帮助我们理解地球表面的地理特征和分布情况,了解不同地区的地理环境。
在建筑学和工程学中,平面图用于展示建筑物的布局、结构和细节,帮助设计师和工程师理解和沟通设计意图。
在数学中,平面图被用于解决几何问题,展示数学概念和形状,以及帮助学生理解和学习几何知识。
除了在学术领域中的应用,平面图在日常生活中也具有广泛的使用。
例如,地图可以帮助人们快速找到目的地,规划出行路线。

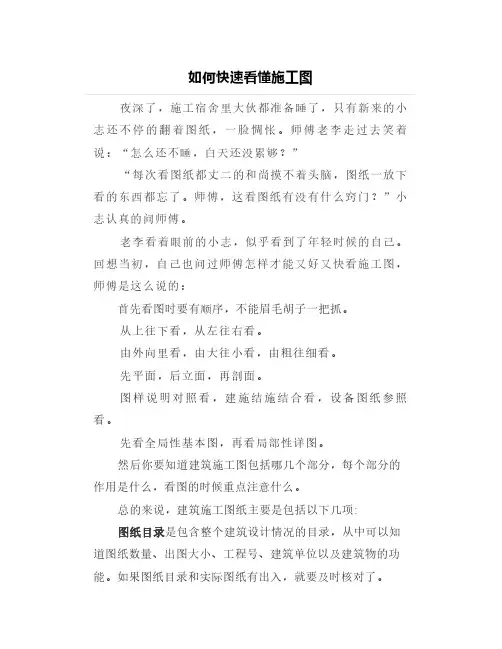

如何快速看懂施工图夜深了,施工宿舍里大伙都准备睡了,只有新来的小志还不停的翻着图纸,一脸惆怅。
师傅老李走过去笑着说:“怎么还不睡,白天还没累够?”“每次看图纸都丈二的和尚摸不着头脑,图纸一放下看的东西都忘了。
师傅,这看图纸有没有什么窍门?”小志认真的问师傅。
老李看着眼前的小志,似乎看到了年轻时候的自己。
回想当初,自己也问过师傅怎样才能又好又快看施工图,师傅是这么说的:首先看图时要有顺序,不能眉毛胡子一把抓。
从上往下看,从左往右看。
由外向里看,由大往小看,由粗往细看。
先平面,后立面,再剖面。
图样说明对照看,建施结施结合看,设备图纸参照看。
先看全局性基本图,再看局部性详图。
然后你要知道建筑施工图包括哪几个部分,每个部分的作用是什么,看图的时候重点注意什么。
总的来说,建筑施工图纸主要是包括以下几项:图纸目录是包含整个建筑设计情况的目录,从中可以知道图纸数量、出图大小、工程号、建筑单位以及建筑物的功能。
如果图纸目录和实际图纸有出入,就要及时核对了。
建筑设计总说明会提到施工步骤的很多做法以及很多结构设计中会使用到的数据,比如:建筑物所处位置(结构中用以确定设防列度及风载雪载),墙体做法地面做法楼面做法等等做法。
因此,建筑设计总说明对结构设计是很重要的。
建筑平面图虽然看起来比较直观,主要信息就是柱网布置及每层房间功能、墙体布置、门窗布置、楼梯位置,但也不能疏忽大意。
在看平面图时,要注意一些经常出现的问题。
比如“门是里开外开,轴线是正中偏中,朝向是东南西北,墙厚是一砖几砖”。
门在平面图中有开启方向,而窗则没有开启方向,必须查大样图才能确定。
轴线在墙上是正中还是偏中,哪一层是正中,哪一层是偏中,必须弄清,才不会造成轴线错误;以免错把所有的轴线都当成中线。
建筑立面图是对建筑立面的描述,主要是外观上的效果。
提供给结构师的信息,主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
注意了,通常有线的地方就是有面的变化,再就是层高的信息,这些是对结构荷载的取定起作用的数据。

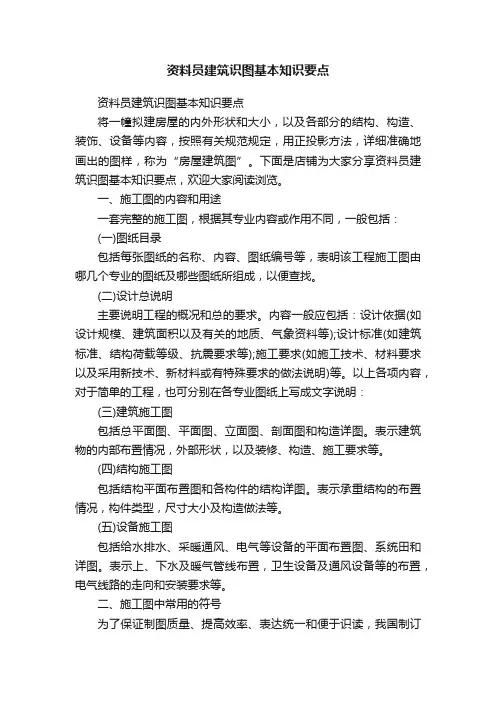

资料员建筑识图基本知识要点资料员建筑识图基本知识要点将一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装饰、设备等内容,按照有关规范规定,用正投影方法,详细准确地画出的图样,称为“房屋建筑图”。
下面是店铺为大家分享资料员建筑识图基本知识要点,欢迎大家阅读浏览。
一、施工图的内容和用途一套完整的施工图,根据其专业内容或作用不同,一般包括:(一)图纸目录包括每张图纸的名称、内容、图纸编号等,表明该工程施工图由哪几个专业的图纸及哪些图纸所组成,以便查找。
(二)设计总说明主要说明工程的概况和总的要求。
内容一般应包括:设计依据(如设计规模、建筑面积以及有关的地质、气象资料等);设计标准(如建筑标准、结构荷载等级、抗震要求等);施工要求(如施工技术、材料要求以及采用新技术、新材料或有特殊要求的做法说明)等。
以上各项内容,对于简单的工程,也可分别在各专业图纸上写成文字说明:(三)建筑施工图包括总平面图、平面图、立面图、剖面图和构造详图。
表示建筑物的内部布置情况,外部形状,以及装修、构造、施工要求等。
(四)结构施工图包括结构平面布置图和各构件的结构详图。
表示承重结构的布置情况,构件类型,尺寸大小及构造做法等。
(五)设备施工图包括给水排水、采暖通风、电气等设备的平面布置图、系统田和详图。
表示上、下水及暖气管线布置,卫生设备及通风设备等的布置,电气线路的走向和安装要求等。
二、施工图中常用的符号为了保证制图质量、提高效率、表达统一和便于识读,我国制订了国家标准(房屋建筑制图统一标准)(简称《标准》),其中几项主要的规定和常用的表示方法如下:(一)定位轴线在施工图中通常将房屋的基础、墙、柱和梁等承重构件的轴线画出,并进行编号,以便于施工时定位放线和查阅图纸,这些轴线称为定位轴线。
定位轴线采用细点划线表。
轴线编号的圆圈用细实线,在圆圈内写上编号(图2—1)。
在平面田上水平方向的编号采用阿拉伯数字,从左向右依次编写。
垂直方向的编号,用大写英文字母自下而上顺次编写,英文字母中I、O及z三个字母不得作轴线编号,以免与数字1、0及2混淆。
建筑识图大一知识点建筑识图是建筑学专业的一门基础课程,是建筑学学生必须掌握的重要知识点。
通过学习建筑识图,学生能够了解建筑设计图纸的基本组成和表达方式,掌握建筑图纸的读取、分析和绘制技巧。
本文将介绍建筑识图的主要知识点,包括平面图、立面图、剖面图等。
一、平面图平面图是建筑设计图纸的最基本形式,用于表达建筑物的布局和空间组织。
平面图通常包括平面布置图、平面设计图等。
平面布置图主要用于表示建筑物的整体布局,包括建筑物的各个功能空间、道路和绿化等。
平面设计图则更加详细,用于表示建筑物内部各个房间、功能区域的布置。
二、立面图立面图是建筑设计图纸中用于表达建筑外立面形象的重要形式。
立面图主要展示建筑物的外立面造型、立面比例关系和各种建筑元素的形式表达,如窗户、门、装饰物等。
通过学习立面图,学生能够理解建筑物外部形象的构成要素,并能够读取和分析立面图上的信息。
三、剖面图剖面图是建筑设计图纸中用于表达建筑物内部结构的形式。
剖面图一般根据一定的剖面线绘制,可以展示建筑物的垂直截面,包括墙体结构、楼层分布、天花板高度、地板结构等信息。
通过学习剖面图,学生能够理解建筑物内部结构的组成和空间层次关系。
四、构造图构造图是建筑设计图纸中用于表达建筑结构体系的形式。
构造图主要包括方案构造图和详图。
方案构造图用于表达建筑物的结构方案设计,包括结构柱、梁和板的位置和尺寸关系。
详图则更加详细,用于表达具体的构件连接、节点细部设计等。
通过学习构造图,学生能够了解建筑结构的组成方式和构造要求。
五、平面布置图平面布置图是建筑设计图纸中用于展示建筑物内部空间布局的形式。
平面布置图主要包括功能布置图和家具布置图。
功能布置图用于表示建筑物各个功能区域的位置和尺寸关系,如客厅、卧室、厨房等。
家具布置图则更加详细,用于表示建筑物内部家具的摆放位置和尺寸。
通过学习平面布置图,学生能够了解建筑物内部空间的合理布局和功能分区。
总结:建筑识图是一门重要的基础课程,通过学习建筑识图,学生能够理解和分析建筑设计图纸,掌握建筑图纸的读取和绘制技巧。
食品工厂设计复习思考题《食品工厂设计与环境保护》复习思考题第一、二、三章:1.食品工厂设计基本要求为何?1)经济上合理,技术上先进,设计上规范;2)通过施工投产后,产品的质量和产量均达到设计规定标准;3)在环境保护和三废治理方面都必须符合国家有关规定;4)考虑到食品生产的季节差异性;5)尽可能减轻工厂的劳动强度。
2.试述基本建设的基本程序为何?1)提出项目建议书2)进行性研究或预可行性研究3)可行性研究报告经过评估、批准后,编制设计计划任务书4)根据可行性研究报告,编制扩初设计,完成扩初审查后,进行施工图设计5)按图施工,设备采购,安装、调试、试生产,验收交付使用3.何谓二阶段与三阶段设计?二阶段设计指初步设计和施工图设计;三阶段设计指初步设计、技术设计和施工图设计。
4.何谓扩初设计、技术设计、施工图设计?扩初设计:在设计范围内作详细全面的计算和安排,使之足以说明食品厂的全貌。
但是图纸深度不深,不能作为施工指导,而可供有关部门审批,这种深度的设计叫做扩初设计。
施工图:一种技术语言,用图纸的形式使施工者了解设计者的意图,用材和如何施工。
5.工厂设计分类为何?分为平面布置与空间布置两大部分。
6.工厂设计组成为何?工艺设计主要内容?工厂设计包括工艺设计和非工艺设计两方面。
工艺设计内容:1).产品方案及班产量确定;2).主要产品和综合利用产品工艺流程的确定及操作说明;3).物料计算;4).生产车间设备生产能力计算与选型;5).生产车间平面布置;6).劳动力平衡及劳动组织;7).生产车间水、电、汽用量估算;8).生产车间管道设计及设备安装。
7.工艺设计与非工艺设计关系如何?1)工艺向土建提出工艺要求,而土建给工艺提供符合工艺要求的建筑;2)工艺向给排水、电、汽、冷、暖、风等提出工艺要求和有关数据,而水、电、汽等反过来为工艺提供有关车间安装图;3)土建对给排水、电、汽、冷、暖、风等提供有关建筑物,而给排水、电、汽等又给建筑提供有关涉及建筑布置的资料4)用电各工程工种如工艺、冷、风、汽、暖等向供电提出用电资料,用水各工程工种如工艺、冷、风、汽、消防等向给排水提出用水资料。
结构施工图识读一、结构施工图概念及其用途:结构施工图是根据房屋建筑中的承重构件进行结构设计后绘制成的图样。
结构设计时根据建筑要求选择结构类型,并进行合理布置,再通过力学计算确定构件的断面形状、大小、材料及构造等,并将设计结果绘成图样,以指导施工,这种图样有时简称为“结施"。
结构施工图与建筑施工图一样,是施工的依据,主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程,也用于计算工程量、编制预算和施工进度计划的依据。
二、结构施工图的组成:(一)结构设计说明抗震设计与防火要求,地基与基础,地下室,钢筋混凝土各种构件,砖砌体,后浇带与施工缝等部分选用的材料类型、规格、强度等级,施工注意事项等。
(二)结构平面图1.基础平面图2.楼层结构平面布置图3.屋面结构平面布置图(三)构件详图1.梁、板、柱及基础结构详图2.楼梯结构详图3.屋架结构详图4.其他详图如支撑详图等结构施工图中,基本构件如板、梁、柱等,为了图样表达简明扼要,便于清楚区分构件,便于施工,制表、查阅,有必要以代号或符号去表示各类构件,目前国家《建筑结构制图标准》给出的常用构件代号,均以构件名称的汉语拼音的第一个字母来表示的。
结构施工图识读方法:1.从上往下,从左往右的看图顺序是施工图识读的一般顺序。
比较符合看图的习惯,同时也是施工图绘制的先后顺序。
2.由前往后看,根据房屋的施工先后顺序,从基础、墙柱、楼面到屋面依次看,此顺序基本也是结构施工图编排的先后顺序。
3.看图时要注意从粗到细,从大到小。
先粗看一遍,了解工程的概况、结构方案等。
然后看总说明及每一张图纸,熟悉结构平面布置,检查构件布置是否合理正确,有无遗漏,柱网尺寸、构件定位尺寸、楼面标高等是否正确。
最后根据结构平面布置图,详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
4.纸中的文字说明是施工图的重要组成部分,应认真仔细逐条阅读,并与图样对照看,便于完整理解图纸.5.结施应与建施结合起来看图.一般先看建施图,通过阅读设计说明、总平面图、建筑平立剖面图,了解建筑体型、使用功能,内部房间的布置、层数与层高、柱墙布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工要求等基本情况,然后再看结施图。
2012年食品工厂设计复习知识点第一章基本建设程序和工厂设计的组成1、食品工厂设计是指将一个待建项目(如一个工厂、一个车间或一套设备)全部用图纸、表格和必要的文字来说明、表达出来,然后由施工人员建设完成。
食品工厂设计应做到:经济上合理、技术上先进、设计上规模。
2、基本建设程序(1)根据市场经济的具体情况,可持续发展的长远规划和布局的要求,进行初步调查研究,提出项目建议书;(2)根据有关单位批准的项目建议书,进行预可行性研究或可行性研究,同时选择厂址;(3)可行性研究报告经过评估、获得批准后,编制设计计划任务书;(4)根据批准的设计计划任务书,进行勘察、设计、(批准)、施工、安装、(批准)试车、验收,最后交付生产使用。
项目建议书、可行性研究和编制设计计划任务书,统称建设前期;勘察、设计、施工、安装和试产验收,统称建设时期;交付生产后,称作生产时期。
项目任务书——可行性研究——设计任务书(初步设计、扩初设计)——施工设计——施工与安装——投料试产——项目验收。
3、项目建议书的主要内容包括:产品品种、生产规模、主要工艺技术的成熟度、投资大小、产供销的可能性、经济来源、经济效果、项目进度和发展方向等方面。
项目建议书又称规划提案,必须根据国内外市场经济的规律,可持续发展的长远规划和工业布局的现状进行初步调查研究,而后提出项目建议书。
项目建议书是项目投资决策前对建设项目的轮廓设想,主要是从项目建设的必要性方面考虑,同时,也初步分析项目的可行性。
4、可行性研究的特点:先行性、不定性、科学性(以经济效益为核心,以经济数据为基础)、法定性。
5、可行性研究的主要依据:(1)经济项目的实施必须符合国家经济建设的方针、政策和长远规划;(2)根据经有关部门批准后的项目建议书,方可开展可行性研究;(3)以国家有关部门正式批准的资源报告和有关各种规划为依据;(4)要有可靠的自然、地理、气象、地质、经济、社会等基础资料;(5)有关工程技术方面的标准、规范、指标等;(6)根据国家公布的用于进行项目评价的有关参数、指标等进行可行性研究。
认识建筑施工图纸1。
3.1 建筑平面图的识读重点看图时应该根据施工顺序抓住主要部位。
如应先记住房屋的总长、总宽,几道轴线,轴线间的尺寸,墙厚,门、窗尺寸和编号,门窗还可以列出表来(如表4—1),可以提请加工。
其他如楼梯平台标高,踏步走向,以及在砌砖时有关的部分应先看懂,先记住。
其次再记下一步施工的有关部分,往往施工的全过程中,一张平面图要看好多次。
所以看图纸时先应抓住总体,抓住关键,一步步的看才能把图记住。
1.3。
2 建筑立面图的识读重点屋顶平面图主要说明屋顶上建筑构造的平面布置.它包括如住宅屋顶上的排烟气道、通风通气孔道的位置,屋面上人孔、女儿墙位置、平屋顶要标志出流水坡向、坡度大小、水落管及集水口位置,有的还有前后檐的雨水排水天沟等。
不同房屋的屋顶平面图是不相同的,由于屋顶形状,雨水排水方式(内落水或外落水)不同,平面布置也不一样。
这些都要在看图中根据图上的具体情况来了解其内容了。
拿到屋顶平面图后,先看它外围有无女儿墙或天沟,再看流水坡向,雨水出口及型号,再看出入人孔位置,附墙的上屋顶铁爬梯的位置及型号。
1.3.3 建筑立面图的识读重点立面图是一座房屋的立面形象,因此主要的应记住它的外形,外形中主要的是标高,门、窗位置,其次要记住装修做法,哪一部分有出檐,或有附墙柱等,哪些部分做抹面,都要分别记住。
此外如附加的构造如爬梯、雨水管等的位置,记住后在施工时就可以考虑随施工的进展进行安装。
总之立面图是结合平面图说明房屋外形的图纸,图示的重点是外部构造,因此这些仅从平面图上是想象不出的,必须依靠立面图结合起来,才能把房屋的外部构造表达出来。
1。
3.4 建筑剖面图的识读重点剖面图每层都以楼板为分界,主要表示房屋的内部竖向构造。
通过看剖面图应记住各层的标高,各部位的材料做法,关键部位尺寸如内高窗的离地高度,墙裙高度。
其他如外墙竖向尺寸,标高,可以结合立面图一起记就容易记住,这在砌砖施工时很重要.同时由于建筑标高和结构标高有所不同,所以楼板面和楼板底的标高必须通过计算才能知道。
建筑平面图1、建筑平面图(除屋顶以外)是房屋的水平剖视图,是假想用水平剖切面在门窗洞口处把整个房屋剖开,移去上面部分后向水平方向投影所得的全剖视图,一般称为平面图。
建筑平面图能表示出建筑物和平面形状,水平方向的各部分布置情况和组合关系,也就是在建筑平面图中可看到各房间的大小、形状、房间和房间之间的分隔和联系。
为了表达清楚,建筑平面图中的图线应粗细有别、层次分明。
一般地,被剖切到的墙、柱断面轮廓线用粗线(d)画出,剖切到的细小构配件断面轮廓线和末剖到的可见轮廓线用中粗线(0.5d)画出,可见的细小构配件轮廓线用细线(0.25d)画出。
一般地,多层房屋应画出各层楼的平面图。
当有些楼层的平面布置相同或仅有局部不同时,只要画一个共同的平面图(也称标准层平面图),对于局部不同之处,则只需另加局部平面图。
2、楼层平面图是剖切在楼层窗台上方的水平剖视图,它图示方法和平面图相同。
平面图的主要内容:1.图名、比例。
2.纵横定位轴线及其编号。
3.用层次分明的图线表示各房间的组合和分隔、墙和柱的断面形状等。
4.门窗布置及其型号。
5.楼梯梯段的形状、走向和级数。
6.其它构配件的布置。
7.标注尺寸、标高、房间名称。
8.在需要画出详图的部位引出详图索引符号。
9.底层平面图应表明剖切位置和投影方向及编号,表示房屋的朝向的指北针。
10.屋顶平面图应表示出屋顶的平面形状、排水方向和坡度、其它构配件和设施的水平投影。
建筑立面图建筑立面图是房屋不同方向和立面正投影图,简称立面图。
一个房屋的体型、外貌以及各部墙面的装饰和用料,可以通过几个不同方向的立面图来反映。
其编号用房屋两端定位轴线号编注,也可以用东、南、西、北立面来表示。
立面图一般只画出两端定位轴线和编号,以便与平面图对照。
为了使立面图形清晰、层次分明,通常把房屋立面和主要外轮廓线画粗线(d),构配件在立面上凸出或凹进的次要轮廓线画中粗线(0.5d),细小构配件和墙面装饰线等画细线(0.25d)。

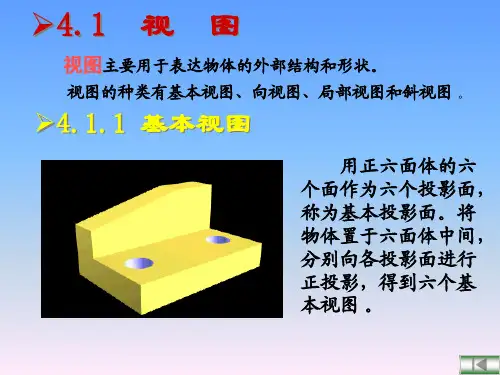

《观察物体》教学设计《观察物体》教学设计1一、复习1、用4个大小相同的正方体,分别将它拼摆成以下形状。
请同学们分别说说它们从前面、后面、左面、右面看,分别看到了什么形状?2、指出:刚才的形状分别是由4个大小不同的正方体拼成成的,但由于拼摆的方法,观察的位置不同,我们在各个面看到的形状也不太相同,这节课,我们继续用物手中的大小相同的正方体拼摆,进一步学会如何观察物体。
二、教学新课1、刚才我拉用4个大小相同的正方体摆成了这个形状。
⑴想一想,此时从正面看,你看到什么?⑵提问:如果此时再添加一个小正方体,放在什么位置不影响正面看到的形状?你想怎么摆?⑶指名汇报,并分别演示,启发学生再想一想还有些什么其他摆法。
⑷引导学生观察,比较:想一想,这几种办法摆放后,从正面看到的形状不变,再添加一个正方体摆放时有什么规律?指出:在原来物体的前面或后面,与原来的某一个正方体对齐着放一个都可以。
⑸请学生们仔细从上面侧面观察。
提问:这时看到的形状与刚才一开始的形状一样吗?小结:由于观察的位置不同,所以看到的形状是不一定相同的;在同一方位观察不同的形状,却是可能相同的。
2、教学试一试:先还原成以上形状。
⑴现在这里的几个大小相同的小正方体,从上面看一看,你看到什么形状?组织讨论:如果从上面看形状不变,再添加一个可以摆在哪儿?学生们分组讨论并操作。
指名汇报,交流想法并摆一摆。
提问:此时再分别从正面、侧面观察,你们看到的形状一样吗?为什么?⑵还原之后,让学生从侧面看一年,记住你所看到的。
提问思考:如果从侧面看形状不变,再添一个可以摆在哪儿?学生分组讨论并操作。
提问:相怀想,如果此时你从其它几个方面去观察,看到的形状会一样吗?为什么?⑶小结:观察物体时,在同一个位置看到的相同的视图可能有不同的摆法,而从不同位置观察不同的物体可能有相同的视图,但也可能不同。
三、组织练习1、完成想想做做第1题⑴出示图并说明要求。
⑵学生独立完成,如学生有困难可让学生先摆一摆。
如何看隧道工程图纸施工图纸是在建造工程时必不可少的,它是建造工程的语言。
身为一名合格的技术人员,施工图就是指导施工的关键,因此会看图是一名专业技术人员必备的技能,看施工图要深入、细致、抓住重点、领会设计意图。
但施工图的结构一般是非常复杂的,怎么快速看懂施工图纸呢?下面我们就隧道施工图纸为例简单讲解一下。
一、看图纸方法1、主要内容了解图纸大概内容:图纸目录、设计及施工说明(总说明)、隧道总工程量统计表、平面布置图、纵断面图、洞门方案图、洞口平面及施工场地布置图、设备洞室平面布局图、隧道标准断面总布置图、建筑限界及净空断面图、衬砌断面图、二次衬砌配筋图、衬砌钢架图、附属洞室图纸、电缆槽图纸等等。
1.1隧道平面布置图识读:1.11读取图中隧道走向、获取隧道起点、终点里程。
1.12曲线要素表信息获取、复核各曲线要素。
1.13判断图中隧道所处线段。
1.2纵断面图识读:1.21里程、高程比列、纵断面设计图中包含信息、重点、掌握高程设计线的位置。
假设某天掌子面里程K14+398根据图中设计信息、计算开挖放样拱顶设计高程。
2、顺序从上往下看,从左往右看。
由里往外看,由大往小看,由粗往细看。
图样说明对照看,建施结合看,设备图纸参照看。
先看全局性基本图,后看局部性详图。
3、尺寸施工图上有各种各样的尺寸,我们想要将所有尺寸记住具有一定难度,但对建筑物的主要尺寸,例如隧道的净高、净宽尺寸、拱部二衬半径、线间距尺寸、预留变形量等我们要牢牢4、图纸相互关系我们在看施工图纸时需要弄清每张图纸之间的联系和相互关系,将施工说明中做法和图纸对照,同时做好洞、沟、槽等的预留,这是减少和避免差错的重要步骤。
5、重点例如衬砌断面图中首先看进洞方向(隧道是前进方向还是后退方向)、设计线路、隧道中线、设计标高等设计要求。
6、图表对照看施工图时,如果出现无法详细表达的数据,我们需要采用工程量表对照法,将图中的数据与工程量表做对照验算,看下是否有误差。
平面是没有高低曲折的面。
数学上称最简单的面,即在相交的两直线上各取一动点,并用直线连接起来,所有这些直线构成一平面。
现亦常用于比喻。
平面图是从上往下看所形成的平面布置图,每一层都有相应的平面图
立面是建筑术语,指建筑物各个方向的设计要素,组成,协调。
好的立面会使建筑物更加漂亮
立面图是你站在一面墙前所应该看到的墙上的装修,包括各种制作的造型、材料说明和尺寸,为了图面好看,还会画上装饰品和植物等。
剖面是指物体切断后呈现出的表面。
剖面图是假想从房间的一个位置将其剖开后,从断面看到的画面,应能清楚的表示出各种隐蔽结构的构造、材料及尺寸等。
在建筑学中,剖面和平面、立面一同用于表达形体,剖面设计也常常成为建筑设计的切入点。
从剖面图中可以看到屋盖的构造,内门大小、窗的高度以及墙身与地面的连接关系等,一般选择建筑内部构造有代表性或空间变化比较复杂的部位进行剖切。
平面图和顶面图平面图描绘的是居室整体或局部的空间规划,展示的是从上向下的一种俯视效果。
如客厅平面图,主要包括沙发、茶几、电视柜、落地灯、绿色植物等摆放的位置和门窗的大小及位置。
顶面图则是对天花板的一种从下向上的仰视效果,图中主要包括吊顶的形状、大小及照明的位置。
立面图展示的是从平视的角度看到的居室整体及局部景观。
同样是客厅,如果从摆放沙发的地方向前平视,从立面图中不仅可以看到门、窗、电视柜的位置、形状、大小,还能看到对视听墙的布置。
需要提醒的是,所有的图纸都应注有文字说明。
比如平面图应有墙、柱定位尺寸及房间面积和长、宽的标注,并标有明确的比例。
立面图上方应注明相应装修项目的尺寸及材质,至于详细的文字说明,会出现在后面的施工图中,但在立面图上,也应有“详见第几号图”的标注。
透视图透视图是对未来居室的实景虚拟展示,是一般消费者最容易看懂,也最喜欢看的图。
这种手工绘制的透视图与电脑效果图有异曲同工之处,都比较立体化、真实化。
但因为效果图收费较高,令大部分消费者难以接受,所以目前装修公司仍以手工透视图为主。
而透视图对设计师的绘画专业水平要求较高,在此方面,没有经过正规美术专业培训的设计师往往会相形见绌。
轴侧图轴侧图是对局部区域或个体装修项目的立体展示。
比如电视柜如果由装修公司来做,就应该按照1:5或1:2.5的比例制作轴侧图。
与前几种图稍有区别的是,侧立图和轴侧图除了标有尺寸、材质外,还应对展示的装修项目采取的施工工艺注释清楚。
比如在踢脚线侧立面图上,不仅要标明踢脚线的长度、厚度及使用哪种材料,还须注明是采取哪种施工工艺,是实木线条收口,还是饰面板或树皮收口等。
建筑立面图是将建筑的不同测表面,投影到铅直投影面上而得到的正投影图。
它主要表现建筑的外貌形状,反映屋面、门窗、阳台、雨篷、台阶等的形式和位置,建筑垂直方向各部分高度,建筑的艺术造型效果和外部装饰做法等。
根据建筑型体的复杂程度,建筑立面图的数量也有所不同。
一般分为正立面、背立面和侧立面,也可按建筑的朝向分为南立面、北立面、东立面、西立面,还可以按轴线编号来命名立面图名称,这对平面形状复杂的建筑尤为适宜。
在施工中,建筑立面图主要是作建筑外部装修的依据。
建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向,假定用铅垂方向的
切平面将建筑切开后面得到的正投影图。
沿建筑宽度方向剖切后得到的剖面图称横剖面
图;沿建筑长度方向剖切后得到的剖面图称纵剖面图;将建筑的局部剖切后得到的剖面
图称局部剖面图。
建筑剖面图主要表示建筑在垂直方向的内部布置情况,反映建筑的结
构形式、分层情况、材料做法、构造关系及建筑竖向部分的高度尺寸等。
建筑平面组合设计就是将建筑平面中的使用部分、交通联系部分有机地联系起来,使之成为一个使用方便、结构合理、体型简洁、构图完整、造价经济及与环境协调的建筑物。
平面组合的优劣主要体现在合理的功能分区及明确的流线组织两个方面。
当然,采光、通风、朝向等要求也应予以充分的重视。
合理的功能分区是将建筑物若干部分按不同的功能要求进行分类,并根据它们之间的密切程度加以划分,使之分区明确,又联系方便。
在分析功能关系时,常借助于功能分析图来形象地表示各类建筑的功能关系及联系顺序。
房间的剖面形状分为矩形和非矩形两类。
矩形剖面简单、规整,便于竖向空间的组合,容易获得简洁而完整的体型,同时,结构简单,有利于采用梁板式结构,节约空间,施工方便。
非矩形剖面常用于有特殊要求的房间,或是由于不同的结构形式而形成的。
房间的剖面形状主要是根据使用要求和特点来确定,同时要考虑具体的物质技术、经济条件及特定的艺术构思来,既满足使用又能达到一定的艺术效果。
大多数民用建筑如居室、教室、办公室等均采用矩形。
而学校的阶梯教室、电影院和体育馆的观众厅等,室内地面应按一定的坡度变化升起。
为使观众能听得清晰,观众厅的顶部剖面可以做成一定的折线形,以取得良好的音响效果。
结构层高度主要包括楼板、屋面板、梁和各种屋架所占的高度。
层高的决定要考虑结构层的高度,结构层愈高,则层高愈大。
一般开间进深较小的房间,多采用墙体承重,在墙上直接搁板,结构层所占高度较小;开间进深较大的房间多采用梁板布置方式,梁下凸,使结构层较大;对于一些大跨度建筑,多采用屋架、空间网架等多种形式,其结构层高度更大。
房间如果采用吊顶构造时,层高则应再适当加高,以满足净高需要。
建筑设计是指建筑物在建造之前,设计者按照建设任务,把施工过程和使用过程中所存在的或可能发生的问题,事先作好通盘的设想,拟定好解决这些问题的办法、方案,用图纸和文件表达出来。
作为备料、施工组织工作和各工种在制作、建造工作中互相配合协作的共同依据。
便于整个工程得以在预定的投资限额范围内,按照周密考虑的预定方案,统一步调,顺利进行。
并使建成的建筑物充分满足使用者和社会所期望的各种要求。
