互换性与技术测量知识点第1章绪言互换性是指在同一规格的一批零、部件中任取一件，在装配时不需经过任何选择、修配或调整，就能装配在整机上，并能满足使用性能要求的特性。

互换性应具备的条件：①装配前不换②装配时不调整或修配③装配后满足使用要求按互换性程度可分完全互换（绝对互换）与不完全互换（有限互换）。

按标准零部件和机构分外互换与内互换。

互换性在机械制造中的作用1.从使用方面看：节省装配、维修时间，保证工作的连续性和持久性，提高了机器的使用寿命。

2.从制造方面看：便于实现自动化流水线生产。

装配时，由于零部件具有互换性，不需辅助加工和修配，可以减轻装配工的劳动量，缩短装配周期。

3.从设计方面看：大大减轻设计人员的计算、绘图的工作量，简化设计程序和缩短设计周期。

标准与标准化是实现互换性的基础。

标准分类（1）按一般分：技术标准、管理标准和工作标准。

（2）按作用范围分：国际标准、国家标准、专业标准、地方标准和企业标准。

（3）按标准的法律属性分：强制性标准和推荐性标准。

国家强制性标准用代号“GB”表示。

国家推荐性标准用代号“GB/T”表示。

优先数系的种类（1）基本系列 R5、R10、R20、R40（2）补充系列 R80（3）派生系列选用优先数系的原则按“先疏后密”的顺序。

第2章测量技术基础测量过程的四要素：测量对象、计量单位、测量方法和测量精度。

测量仪器和测量工具统称为计量器具。

计量器具分类按其原理、结构和用途分为:（1）基准量具 (2) 通用计量器具（3）极限量规类（4）检验夹具按测量值获得方式的的不同，测量方法可分为：1.绝对测量和相对(比较)测量法2.直接测量和间接测量法测量误差：测得值与被测量真值之差。

基本尺寸相同用∆评定比较测量精度高低基本尺寸不相同用ε评定（1）绝对误差Δ——测得值与被测量真值之差。

0x x -=∆（2）相对误差ε——测量的绝对误差的绝对值与被测量真值之比。

%100||||||000⨯∆≈∆=-=xx x x x ε （3）极限误差——测量的绝对误差的变化范围。

互换性与技术测量知识点绪言互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零，部件。

通常包括几何参数和机械性能的互换。

允许零件尺寸和几何参数的变动量就称为公差。

互换性课按其互换程度，分为完全互换和不完全互换。

公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。

第一章圆柱公差与配合基本尺寸是设计给定的尺寸。

实际尺寸是通过测量获得的尺寸。

极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。

最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。

与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。

尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。

尺寸公差是指允许尺寸的变动量。

公差=|最大极限尺寸—最小极限尺寸|=上偏差—下偏差的绝对值配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。

间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。

间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。

过盈配合，过渡配合T=ai当尺寸小于或等于500mm时，i=0.45+0.001D(um)当尺寸大于500到3150mm时，I=0.004D+2.1（um）孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。

通用规则，特殊规则例题基准制的选用：1.一般情况下，优先选用基孔制。

2.与标准件配合时，基准制的选择通常依标准件而定。

3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。

公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。

第1章认识互换性、公差、标准化和测量技术课后作业1【判断题】测量时直接从测量器具上读出被测几何量的大小值叫直接测量。

正确答案：√2【判断题】测量零件两个或两个以上相关参数的综合效应或综合指标叫综合测量。

正确答案：√3【判断题】检验孔用的量规称为塞规,检验轴用的量规叫环规或卡规。

正确答案：√4【判断题】常用游标量具有游标卡尺、深度游标卡尺和高度游标卡尺。

正确答案：√5【判断题】应用螺旋微动原理制成的量具通常叫游标卡尺。

正确答案：×6【判断题】常用的测微量具有外径千分尺、内径千分尺和深度千分尺。

正确答案：√7【判断题】测量误差的来源是由人员误差及读数误差产生的。

正确答案：×8【判断题】测量误差主要有系统误差、随机误差也叫偶然误差、粗大误差也叫过失误差三种。

正确答案：√9【判断题】量规只能判断工件是否合格,而不能获得被测几何量的具体数值。

正确答案：√10【判断题】量规是指有刻度的专用计量器具。

正确答案：×第2章尺寸公差与配合课后作业1【单选题】Ф30js8的尺寸公差带图和尺寸零线的关系是( )。

A、在零线上方B、在零线下方C、对称于零线D、不确定正确答案：2【单选题】Ф65g6和( )组成工艺等价的基孔制间隙配合。

A、Ф65H5B、Ф65H6C、Ф65H7D、Ф65G7正确答案：3【单选题】下列配合中最松的配合是。

A、H8/g7B、H7/r6C、M8/h7D、R7/h6正确答案：A4【单选题】Ф45F8和Ф45H8的尺寸公差带图。

A、宽度不一样B、相对零线的位置不一样C、宽度和相对零线的位置都不一样D、宽度和相对零线的位置都一样正确答案：B5【单选题】通常采用( )选择配合类别。

A、计算法B、试验法C、类比法正确答案：C6【单选题】公差带的选用顺序是尽量选择( )代号。

A、一般B、常用C、优先D、随便正确答案：C7【判断题】公称尺寸是设计给定的尺寸,因此零件的实际尺寸越接近公称尺寸,则其精度越高。

第3章几何精度设计3.2 几何公差的标注主讲教师：马惠萍021.0025+Φ3.2.1 标注内容——零件图021.0050+Φ公差框格指引箭头基准符号基准符号字母公差特征符号:19个公差值:mm0.1,φ0.1,Sφ0.1几何公差带限制实际被测要素变动的区域，有形状、大小、方向和位置四个要素表3-32. 基准符号1) 大写的英文字母,不许用: E，I，J，M，O，P，L，R，F2) 用角标满足多个3) 字母必须水平书写基准符号用细实线与一个涂黑（或空白）的三角形相连而组成。

(1) 被测要素为组成要素时(2) 被测要素指向实际表面时(3) 被测要素为导出要素时被测要素为线素的标注(4)需要指明被测要素的形式（是线而不是面）时，应在公差框格附近用符号“LE”注明。

(5) 基准要素为组成要素(6) 基准要素为导出要素几何公差的附加符号（如表3-2所示）1. 全周符号的标注适用横截面的整周轮廓或由该轮廓所示的整周表面3.2.2 附加规定的标注方法2. 螺纹和齿轮轴线的标注以螺纹轴线为被测要素或基准要素时，默认为螺纹中径。

用“MD”表示大径，用“LD”表示小径。

图3-14 （a）大径轴线的标注图3-15 （a）小径轴线的标注齿轮：用“PD”表示节径，用“MD”表示大径（齿顶圆3. 限定性规定的标注4. 理论正确尺寸（理论正确角度）的标注对要素的位置度、轮廓度和倾斜度，其尺寸用不带公差的理论正确尺寸来确定其理论正确位置、轮廓和角度（TED），理论正确尺寸没有公差，并标注在一个方框中。

B A5. 延伸公差带 公差带延伸到工件实体之外，以保证能顺利装入延伸公差带用规范的附加符号 表示，并注出其延伸的范围。

P P轴承盖5. 延伸公差带P21图 3-19 延伸公差带的标注B A5. 延伸公差带 公差带延伸到工件实体之外，以保证能顺利装入延伸公差带用规范的附加符号 表示，并注出其延伸的范围。

P P6.简化标注图 3-25 公共公差带的标注相同公差带公共公差带7. 自由状态的标注F最大实体要求用规范的附加符号表示。

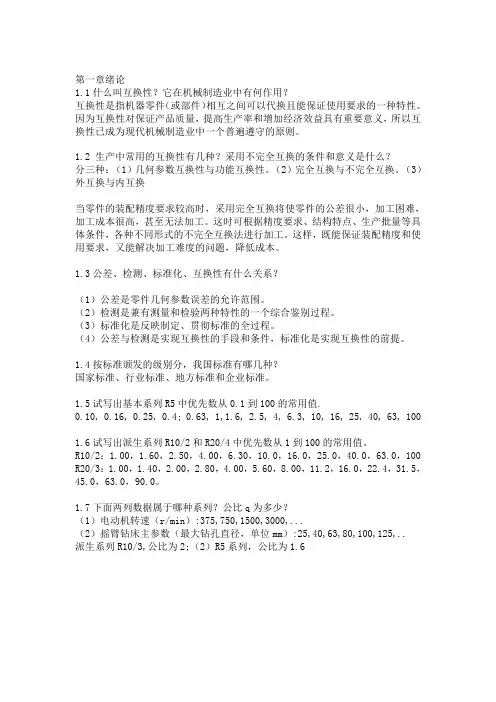

第一章绪论1.1什么叫互换性？它在机械制造业中有何作用？互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

1.2 生产中常用的互换性有几种？采用不完全互换的条件和意义是什么？分三种：（1）几何参数互换性与功能互换性。

（2）完全互换与不完全互换。

（3）外互换与内互换当零件的装配精度要求较高时，采用完全互换将使零件的公差很小，加工困难，加工成本很高，甚至无法加工。

这时可根据精度要求、结构特点、生产批量等具体条件，各种不同形式的不完全互换法进行加工。

这样，既能保证装配精度和使用要求，又能解决加工难度的问题，降低成本。

1.3公差、检测、标准化、互换性有什么关系？（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1.4按标准颁发的级别分，我国标准有哪几种？国家标准、行业标准、地方标准和企业标准。

1.5试写出基本系列R5中优先数从0.1到100的常用值.0.10, 0.16, 0.25, 0.4; 0.63, 1,1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 1001.6试写出派生系列R10/2和R20/4中优先数从1到100的常用值。

R10/2：1.00，1.60，2.50，4.00，6.30，10.0，16.0，25.0，40.0，63.0，100 R20/3：1.00，1.40，2.00，2.80，4.00，5.60，8.00，11.2，16.0，22.4，31.5，45.0，63.0，90.0。

1.7下面两列数据属于哪种系列？公比q为多少？（1）电动机转速（r/min）:375,750,1500,3000,...（2）摇臂钻床主参数（最大钻孔直径，单位mm）:25,40,63,80,100,125,..派生系列R10/3,公比为2;（2）R5系列，公比为1.6。
