零件几何量检测试题库及答案第一章绪言一、判断题1．优先数系列一定是等差级数。
( × )2．误差是设计人员给定的，公差是在加工过程中产生的。
（×）二、填空题1．家用灯泡15～100W中的各种瓦数为15，25，40，60，100，该优先数系属于R5系列。
2．某机床主轴转速为50，63，80，100，125，……，单位为r/min，该优先数系属于R10系列。
3．机械加工误差包括尺寸误差、形状误差、位置误差和表面微观不平度等。
三、名词解释1．互换性：零件的互换性是指在同一规格的一批零、部件中，可以不经选择、调整或修配，任取一件都能装配在机器上，并能达到规定的使用性能要求。
零部件具有的这种性质称为互换性。
2. 几何量公差：实际几何参数值所允许的变动量。
第二章掌握极限与配合基础基本术语和定义一、判断题1．极限偏差的数值可以为正、负、零，而公差数值则不能为零。
（√）2. 过渡配合是可能具有间隙或过盈的配合，孔和轴的公差带相互交叠。
（√）3. 实际尺寸是通过测量所得的尺寸，所以实际尺寸是真值。
（×）4. 配合公差越大，配合精度越低；配合公差越小，配合精度越高。
（√）5.零件的实际尺寸小于其基本尺寸则一定不合格。
（×）6.最大实体尺寸等于最大极限尺寸;最小实体尺寸等于最小极限尺寸。
（×）7.零件的公差值可为正、负、零。
（×）8.零件的偏差值可为正、负、零。
（√）9. 通过极精确的测量所得的实际尺寸即为真实尺寸。
（×）10. 零件的极限偏差是用来控制实际偏差的。
（√）11. 按GB键槽属于孔。
（√）12. 对于孔来说，最大实体尺寸就是最大极限尺寸；最小实体尺寸就是最小极限尺寸。
（×）13.极限偏差控制实际偏差，极限尺寸可控制实际尺寸。
（√）14.在基本尺寸相同的前提下，孔的尺寸公差带在轴的公差带之下则为过盈配合。
（√）15.公差虽为绝对值，但公差值前面却不能加“+”号。
零件几何量检测试题库及答案第一章绪言一、判断题1．优先数系列一定是等差级数。
( × )2．误差是设计人员给定的，公差是在加工过程中产生的。
（×）二、填空题1．家用灯泡15～100W中的各种瓦数为15，25，40，60，100，该优先数系属于R5系列。
2．某机床主轴转速为50，63，80，100，125，……，单位为r/min，该优先数系属于R10系列。
3．机械加工误差包括尺寸误差、形状误差、位置误差和表面微观不平度等。
三、名词解释1．互换性：零件的互换性是指在同一规格的一批零、部件中，可以不经选择、调整或修配，任取一件都能装配在机器上，并能达到规定的使用性能要求。
零部件具有的这种性质称为互换性。
2. 几何量公差：实际几何参数值所允许的变动量。
第二章掌握极限与配合基础基本术语和定义一、判断题1．极限偏差的数值可以为正、负、零，而公差数值则不能为零。
（√）2. 过渡配合是可能具有间隙或过盈的配合，孔和轴的公差带相互交叠。
（√）3. 实际尺寸是通过测量所得的尺寸，所以实际尺寸是真值。
（×）4. 配合公差越大，配合精度越低；配合公差越小，配合精度越高。
（√）5.零件的实际尺寸小于其基本尺寸则一定不合格。
（×）6.最大实体尺寸等于最大极限尺寸;最小实体尺寸等于最小极限尺寸。
（×）7.零件的公差值可为正、负、零。
（×）8.零件的偏差值可为正、负、零。
（√）9. 通过极精确的测量所得的实际尺寸即为真实尺寸。
（×）10. 零件的极限偏差是用来控制实际偏差的。
（√）11. 按GB键槽属于孔。
（√）12. 对于孔来说，最大实体尺寸就是最大极限尺寸；最小实体尺寸就是最小极限尺寸。
（×）13.极限偏差控制实际偏差，极限尺寸可控制实际尺寸。
（√）14.在基本尺寸相同的前提下，孔的尺寸公差带在轴的公差带之下则为过盈配合。
（√）15.公差虽为绝对值，但公差值前面却不能加“+”号。
几何公差测量试题库_标注题：答案六、标注题：1．将下列精度要求标注在图样上。
（1）内孔尺寸为Φ30H7，遵守包容要求；（2）圆锥面的圆度公差为0.01mm，母线的直线度公差为0.01mm；（3）圆锥面对内孔的轴线的斜向圆跳动公差为0.02mm；（4）内孔的轴线对右端面垂直度公差为0.01mm。
（5）左端面对右端面的平行度公差为0.02mm；（6）圆锥面的表面粗糙度Rz的最大值为6.3µm，其余表面Ra的上限值为3.2µm。
N2．如图所示零件，试在图样上标注各项形位公差要求。
（1）、孔Φ1轴线的直线度公差为0.01mm；（2）、外圆柱面的圆柱度公差为0.04mm；（3）、圆锥孔Φ2对孔Φ1轴线的同轴度公差为0.02mm；（4）、左端面对右端面的平行度公差为0.05mm；（5）、左端面对孔Φ1轴线的垂直度公差为0.03mm。
3．如图所示为圆锥齿轮的毛坯，试在图样上标注各项形位公差要求。
（1）、齿轮轴孔Φ1采用包容原则；（2）、齿顶圆锥面的圆度公差为0.02mm；（3）、齿顶圆锥面的斜向圆跳动度公差为0.04mm；（4）、右端面对左端面的平行度公差为0.05mm；（5）、右端面的全跳动度公差为0.03mm。
4．将下列形位公差要求标注在图样上。
（1）A面的平面度公差为0.01mm；（2）Φ50孔的形状公差遵守包容要求，且圆柱度误差不超过0.011mm；（3）Φ65孔的形状公差遵守包容要求，且圆柱度误差不超过0.013mm；（4）Φ50和Φ65两孔心线分别对它们的公共孔心线的同轴度公差为Φ0.02mm：（5）Φ50和Φ65两孔心线分别对A面的平行度公差为Φ0.015mm。
5．将下列形位公差要求标注在图样上。
（1）Φ40h8圆柱面对两Φ25h7公共轴线的径向圆跳动公差为0.015mm；（2）两Φ25h7轴颈的圆度公差为0.01mm；（3）Φ40h8左右端面对Φ25h7两公共轴线的端面圆跳动公差为0.02mm；（4）键槽10H9中心平面对Φ40h8轴线的对称度公差为0.015mm。
几何公差及检测的习题答案几何公差及检测的习题答案在制造业中，几何公差及其检测是非常重要的一环。
几何公差是指零件在加工过程中所允许的尺寸偏差范围，而其检测则是为了确保零件的质量和功能。
本文将通过一些习题来解释几何公差及其检测的相关知识。
1. 请计算以下两个零件的平行度公差，并说明哪一个更容易满足要求。
零件A：两个平行面的距离为10mm，公差为±0.05mm。
零件B：两个平行面的距离为20mm，公差为±0.1mm。
答案：平行度公差是指两个平行面之间的距离偏差。
根据给定的数据，零件A的平行度公差为±0.05mm，而零件B的平行度公差为±0.1mm。
因此，零件A更容易满足要求，因为其公差范围更小。
2. 请计算以下零件的圆度公差，并说明是否满足要求。
零件C：直径为50mm，公差为±0.02mm。
答案：圆度公差是指一个圆形零件的直径偏差。
根据给定的数据，零件C的直径为50mm，公差为±0.02mm。
如果零件的实际直径在49.98mm到50.02mm之间，则满足要求。
3. 请计算以下零件的垂直度公差，并说明是否满足要求。
零件D：两个垂直面的夹角为90度，公差为±0.1度。
答案：垂直度公差是指两个垂直面之间的夹角偏差。
根据给定的数据，零件D的夹角为90度，公差为±0.1度。
如果零件的实际夹角在89.9度到90.1度之间，则满足要求。
4. 请计算以下零件的平面度公差，并说明是否满足要求。
零件E：一个平面的表面与一个参考平面的距离为0.1mm，公差为±0.02mm。
答案：平面度公差是指一个平面与一个参考平面之间的距离偏差。
根据给定的数据，零件E的距离为0.1mm，公差为±0.02mm。
如果零件的实际距离在0.08mm到0.12mm之间，则满足要求。
通过以上习题，我们可以看到几何公差的计算和检测是非常重要的。
几何公差的合理设计和有效检测可以确保零件的质量和功能。
几何公差测试题与答案
几何公差测试题与答案
一.填空题(每空5分,共40分)
1.要素是指零件上的特征部分- 点 , 线 , 面 .
2.要素按存在的状态分为实际要素 ,和理想要素.
3.形位公差中○表示圆度,//表示平行度,∠表示角度.⊥表示垂直度 .
4.基准要素是中心要素时,符号中的联机应与尺寸线对齐.
5.不同的公差特征项目一般具有不同形状的公差带 .
二.问答题(共3题,每题20分)
1.要素的类型有哪几种?
答:1.按存在的状态分:实际要素和理想要素.
2.按结构特征分:轮廓要素和中心要素.
3.按所处的地位分:被测要素和基准要素.
4.按结构性能分:单一要素和关联要素.
5.按尺寸关系分:尺寸要素和非尺寸要素.
2. 什么是基准与模拟基准要素?
答:基准:与被测要素有关且用来定其几何位置关系的一个几何理想要素,可由零件上的一个或多个要素构成.
模拟基准要素:在加工和检测过程中建立基准并与基准要素相接触,且具有足够精度的实际表面.
3.公差带形状主要有哪些?
答:公差带形状主要有:两平行直线、两同心圆、两等距曲线、两平行平面、两同轴圆柱、两等距曲面、一个圆柱、一个球.。
1、选择题:互换性是几何量相同意义上的互换。
（）选项：A:对B:错答案: 【错】2、选择题:公差数值越大，几何量的精度越低。
（）选项：A:对B:错答案: 【错】3、选择题:几何量公差属于标准化的范畴。
（）选项：A:对B:错答案: 【对】4、选择题:国家标准规定我国以“十进制的等差数列”作为优先数系。
（）选项：A:对B:错答案: 【错】5、选择题:R10/3系列，就是从基本系列R10中，自1以后，每逢3项取一个优先数组成的派生系列。
（）选项：A:对B:错答案: 【对】6、选择题:检测是检验与测量的统称。
（）选项：A:对B:错答案: 【对】7、选择题:接触测量适合测量软质表面或薄壁易变形的工件。
（）选项：A:对B:错答案: 【错】8、选择题:标准化就是标准的制定过程。
（）选项：A:对B:错答案: 【错】9、选择题:公差是几何量允许变动的范围，其数值（）选项：A:只能为正B:只能为负C:允许为零D:可以为任意值答案: 【只能为正】10、选择题:多把钥匙能开同一把锁，是因为这些钥匙（）选项：A:只具有功能性互换B:只具有几何量互换C:具有功能性互换而不具有几何量互换D:同时具有功能性互换和几何量互换答案: 【同时具有功能性互换和几何量互换】11、选择题:保证互换性生产的基础是（）选项：A:大量生产B:标准化C:现代化D:检测技术答案: 【标准化】12、选择题:下列情况允许企业标准存在的情况是（）选项：A:标准化对象只有国家标准B:标准化对象只有行业标准C:标准化对象只有地方标准D:严于国家标准的企业标准答案: 【严于国家标准的企业标准】13、选择题:优先数系R5系列的公比近似为（）选项：A:60B:25C:12D:06答案: 【60】14、选择题:R20系列中，每隔（）项，数值增至10倍。
选项：A: 5B:10C:20D:40答案: 【20】15、选择题:用光滑极限量规检验轴时，检验结果能确定该轴（）选项：A:实际尺寸的大小B:形状误差值C:实际尺寸的大小和形状误差值D:合格与否答案: 【合格与否】16、选择题:直尺属于（）类计量器具。
《几何量公差与检测》复习题第一章绪论一、选择题1、在10—100的十进段中，优先数系R5系列中的第三项是（）。
A、63B、25C、20D、162、优先数系中R10/2系列是（）。
A、补充系列B、派生系列C、等差系列D、基本系列3、优先数系中R40系列是（）。
A、补充系列B、等差系列C、派生系列D、基本系列4、优先数系中R20/3系列是（）。
A、补充系列B、派生系列C、等差系列D、基本系列5、优先数系中R10系列是（）。
A、补充系列B、等差系列C、派生系列D、基本系列二、填空题1. 不完全互换性是指零部件装配时允许有附加的________ ____ 。
2. GB321/T-2005中优先数系采用的数列是。
3、选用优先数系的基本系列时，应遵守的规则。
4、互换性生产的基础是。
5、按照互换性的程度可分为完全互换和互换。
第二章几何量测量基础一、选择题1、欲测量板类零件上两孔的中心距，应采用的测量方法为（）。
A、相对测量法B、直接测量法C、间接测量法D、综合测量法2、采用弓高弦长法测量圆弧半径，这种测量方法属于（）。
A、直接测量法B、间接测量法C、相对测量法D、绝对测量法3、测量过程中误差的大小与符号保持不变，这种测量误差属于（）。
A、方法误差B、系统误差C、粗大误差D、随机误差4、测量过程中由于不确定因素引起的测量误差属于（）。
A、方法误差B、系统误差C、粗大误差D、随机误差5、用螺纹量规检验螺纹单一中径、螺距和牙侧角实际值的综合结果是否合格属于（）。
A、综合测量B、直接测量C、非接触测量D、单项测量二、填空题1. 在测量误差中，超出在规定条件下预计的测量误差称为_____________。
2、在相同的测量测量条件下，多次测取同一被测几何量的量值时，绝对值和符号按某一规律变化的测量误差，称为。
3、测量过程应包括被测对象、计量单位、测量方法和等四个要素。
4、根据测量误差的性质和特点，可分为系统误差、和粗大误差。
一、填空题1．一个孔或轴允许尺寸的两个极端称为________。
2零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为___。
3.配合基准制分______和_______两种。
一般情况下优先选用______________。
4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基___制。
5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_____ 、______、______、_____。
6. 普通螺纹结合的基本要求为__________、__________。
7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。
8．公差原则分______和相关要求，相关要求包括____、____ 、____、___ 四种。
9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。
二、选择题1．当孔与轴的公差带相互交叠时，其配合性质为（）。
A. 间隙配合B.过渡配合C. 过盈配合2．公差带的大小由（）确定。
A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。
A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。
A．上偏差 B.下偏差 C. 上偏差和下偏差D.上偏差或下偏差5．标准规定形状和位置公差共有（）个项目。
A．8 B. 12 C. 14 D. 166．垂直度公差属于（）。
A．形状公差 B. 定位公差C. 定向公差 D. 跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。
A. 与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8.最大实体尺寸是指（）。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9、径向全跳动公差带的形状与-的公差带形状相同A圆柱度B圆度c同轴度D线的位置度10、孔、轴公差带的相对位置反映（）程度。

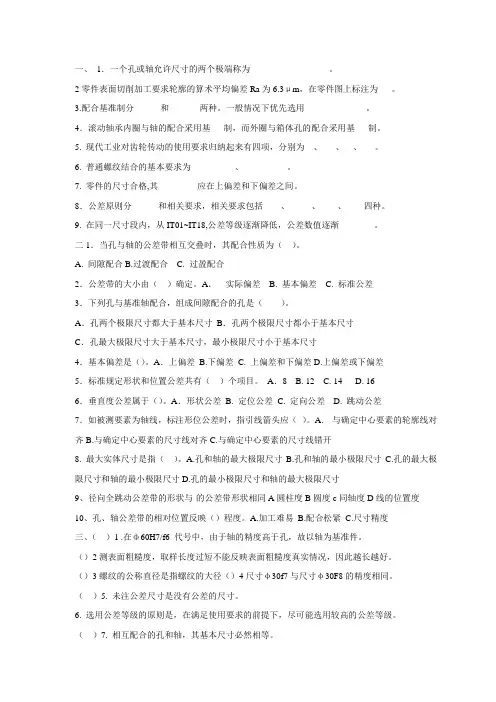

一、1．一个孔或轴允许尺寸的两个极端称为。
2零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为___。
3.配合基准制分______和_______两种。
一般情况下优先选用______________。
4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基___制。
5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_ 、_ 、__、_ 。
6. 普通螺纹结合的基本要求为__________、__________。
7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。
8．公差原则分______和相关要求，相关要求包括____、____ 、____、___ 四种。
9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。
二1．当孔与轴的公差带相互交叠时，其配合性质为（）。
A. 间隙配合B.过渡配合C. 过盈配合2．公差带的大小由（）确定。
A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。
A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。
A．上偏差B.下偏差C. 上偏差和下偏差D.上偏差或下偏差5．标准规定形状和位置公差共有（）个项目。
A．8 B. 12 C. 14 D. 166．垂直度公差属于（）。
A．形状公差B. 定位公差C. 定向公差 D. 跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。
A. 与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8. 最大实体尺寸是指（）。
A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9、径向全跳动公差带的形状与-的公差带形状相同A圆柱度B圆度c同轴度D线的位置度10、孔、轴公差带的相对位置反映（）程度。
