单片机定时器(汇编)

若晶振频率为6MHz，1个机器周期为1/6 x 10-6 x12=2μs 则最小定时时间为：[213 –(213 -1)]x2μs=2μs 最大定时时间为：[213 –0] x2μs=16384μs =16.384ms
2、 方式1 (T1,T0) 当M1M0两位为 01时，定时 /计数器被选为工作方式 1，16位计数器，其逻辑结构 如图 所示。
8FH TCON TF1 8EH TR1 8DH TF0 8CH TR0 8BH IE1 8AH IT1 89H IE0 88H IT0
TF1（TCON.7, 8FH位）----定时器T1中断请求溢出标志位。 TF0（TCON.5, 8DH位）----定时器T0中断请求溢出标志位。 TR1（TCON.6, 8EH位）----T1运行控制位。 0：关闭T1；1：启动T1运行。只由软件置位或清零。 TR0（TCON.4, 8CH位）----T0运行控制位。 0：关闭T0；1：启动T0运行。只由软件置位或清零。
1、 方式0 (T1,T0)
当 M1M0两位为 00时，定时 /计数器被选为工作方式 0， 13位计数器，其逻辑结 构如图所示。
振荡器 ÷12 C/ T = 0 TL0 低5位 C/ T = 1 控制 T0 端 TR0 GATE INT0 端 TH0 高8 位 TF0 中断
+
在方式0下，计数工作方式时，计数值的范围是： 1～8192(213 ) 定时工作方式时，定时时间的计算公式为： (213一计数初值)×晶振周期×12 或(213一计数初值)×机器周期
例4：用定时器l 以工作方式2计数，每计100次进行累计器加1操作.
(1)计算计数初值. 28—100＝156D＝9CH TH1＝9CH，TL1＝9CH TMOD寄存器初始化：MlM0＝10，C／T＝1，GATE=0 因此 TMOD＝60H (2)程序设计序设计

1. 定时器T0/T1 中断申请过程
（1）在已经开放T0/T1中断允许且已被启动的前提下， T0/T1加1计满溢出时 TF0/TF1标志位自动置“1” ；
（2）CPU 检测到TCON中TF0/TF1变“1”后,将产生指 令：LCALL 000BH/LCALL 001BH 执行中断服务程序；
（3）TF0/TF1标志位由硬件自动清“0”,以备下次中断申
郑州大学
docin/sundae_meng
（3）工作方式寄存器TMOD
T1
T2
GATE C / T M1 M0 GATE C / T M1 M0
M1,M0：工作方式选择位 。
=00：13位定时器/计数器； =01：16位定时器/计数器（常用）； =10：可自动重装的8位定时器/计数器（常用）； =11：T0 分为2个8位定时器/计数器；仅适用于T0。 C/T ：定时方式/计数方式选择位。 = 1：选择计数器工作方式，对T0/T1引脚输入的外部事件 的负脉冲计数； = 0 ：选择定时器工作方式，对机器周期脉冲计数定时。 如下页图所示。
CPL P1.0 MOV TH0，#15H MOV TL0，#0A0H
START:MOV SP,#60H MOV P1，#0FFH
SETB TR0 POP PSW
MOV TMOD,#01H MOV TH0，#15H MOV TL0，#0A0H
POP ACC RETI END
SETB EA
Байду номын сангаас
SETB ET0
定时器/计数器0采用工作方式1，其初值为：
21650ms/1s=6553650000=15536=3CB0H
电路图如下：
郑州大学
docin/sundae_meng

六、源程序修改原理及其仿真结果
实验结果图
原程序
打开开关，小灯依次亮
修改一
修改二
利用开关。
修改三
小灯每隔200us亮依次
修改四
七、心得体会
通过这次实验，我学会了计数器的使用方法。学会了计数器程序的编写，定时器的使用方法和定时器程序的编写。做完这次实验后，我熟练了对修改程序的修改，掌握了各种语句的作用，通过修改程序得到了实验结果。
2、用CPU内部定时器中断方式计时,实现每一秒钟输出状态发生一次反转
三、实验仪器和条件
计算机
伟福实验箱（lab2000P）
四、实验内容与软件流程图
实验3-1 、8051内部定时计数器T0，按计数器模式和方式1工作，对P3.4（T0）引脚进行计数。将其数值按二进制数在P1口驱动LED灯上显示出来。
、外部事件计数脉冲由P3.4引入定时器T0。单片机在每个机器周期采样一次输入波形，因此单片机至少需要两个机器周期才能检测到一次跳变。这就要求被采样电平至少维持一个完整的机器周期，以保证电平在变化之前即被采样。同时这就决定了输入波形的频率不能超过机器周期频率。
实验三单片机定时/计数器实验
一、实验目的
1、学习计数器的使用方法。
2、学习计数器程序的器程序的编写。
5、熟悉汇编语言
二、实验说明
1、8051内部定时计数器T0，按计数器模式和方式1工作，对P3.4（T0）引脚进行计数。将其数值按二进制数在P1口驱动LED灯上显示出来。
、流程图
、实验电路及连线
实验3-2 、用CPU内部定时器中断方式计时,实现每一秒钟输出状态发生一次反转
、定时器有关的寄存器有工作方式寄存器TMOD和控制寄存器TCON。TMOD用于设置定时器/计数器的工作方式0-3，并确定用于定时还是用于计数。TCON主要功能是为定时器在溢出时设定标志位，并控制定时器的运行或停止等。

定时器计数器的编程步骤
确定单片机型号和开发环境
根据项目需求选择合适的单片机型号和开发 环境。
编写程序代码
使用编程语言编写程序代码，实现定时器计 数器的功能。
配置定时器计数器
根据需要配置定时器计数器的模式、工作方 式、输入时钟源等参数。
编译和调试
将程序代码编译成可执行文件，并在单片机 上进行调试和测试。
率和周期。
02 单片机定时器计数器的原 理

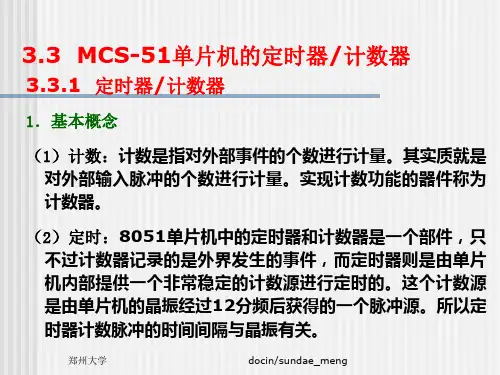

定时器计数器的原理
定时器计数器是一种用于测量时间间隔的硬件设备，它通过 计数时钟脉冲来计算时间。在单片机中，定时器计数器通常 由一个加法器、一个预分频器、一个计数器和一个控制逻辑 组成。
当定时器计数器的输入时钟脉冲到来时，加法器将计数器的 当前值加1，并将结果存入计数器中。当计数器的值达到预设 的计数值时，定时器计数器就会产生一个中断信号或输出脉 冲信号。
05 单片机定时器计数器的优 化与改进
提高定时器计数器的精度
硬件设计优化
采用高精度的时钟源和计数器，减少计数误差。
软件算法改进
采用更精确的计时算法，如使用高精度计时库或 算法。
校准与补偿
定期对定时器计数器进行校准和补偿，以消除误 差。
优化定时器计数器的响应速度
01
02
03
减少中断延迟
优化中断处理程序，减少 中断响应时间。
1 2 3
自动化生产控制
单片机定时器计数器可以用于自动化生产线的控 制，实现精确的时间间隔控制和计数，提高生产 效率和产品质量。
电机控制
通过单片机定时器计数器，可以精确控制电机的 启动、停止和运行速度，实现电机的高效、稳定 运行。
工业传感器
单片机定时器计数器可以用于工业传感器的时间 基准和计数功能，提高传感器测量的准确性和可 靠性。
