4实验四 单片机定时器的使用

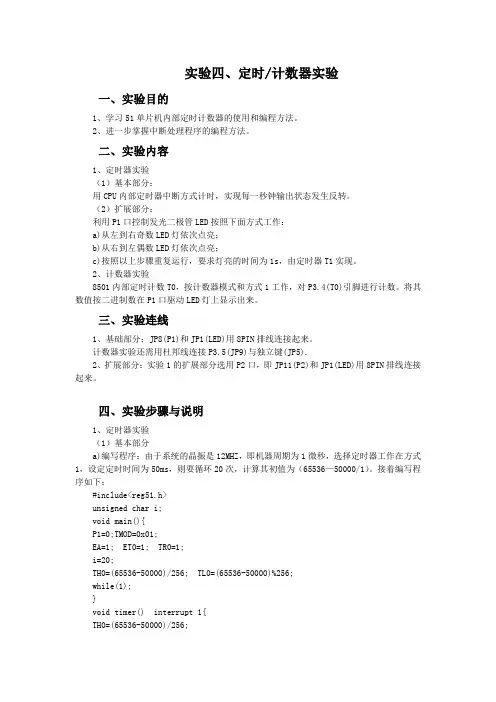

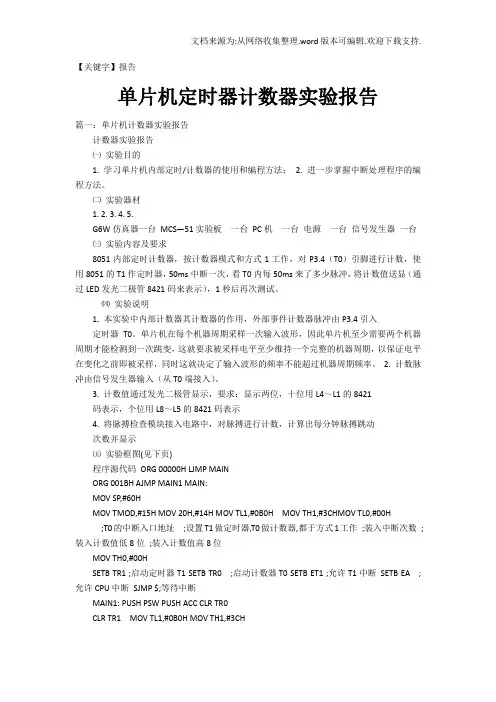

【关键字】报告单片机定时器计数器实验报告篇一：单片机计数器实验报告计数器实验报告㈠实验目的1. 学习单片机内部定时/计数器的使用和编程方法；2. 进一步掌握中断处理程序的编程方法。

㈡实验器材1. 2. 3. 4. 5.G6W仿真器一台MCS—51实验板一台PC机一台电源一台信号发生器一台㈢实验内容及要求8051内部定时计数器，按计数器模式和方式1工作，对P3.4（T0）引脚进行计数，使用8051的T1作定时器，50ms中断一次，看T0内每50ms来了多少脉冲，将计数值送显（通过LED发光二极管8421码来表示），1秒后再次测试。

㈣实验说明1. 本实验中内部计数器其计数器的作用，外部事件计数器脉冲由P3.4引入定时器T0。

单片机在每个机器周期采样一次输入波形，因此单片机至少需要两个机器周期才能检测到一次跳变，这就要求被采样电平至少维持一个完整的机器周期，以保证电平在变化之前即被采样，同时这就决定了输入波形的频率不能超过机器周期频率。

2. 计数脉冲由信号发生器输入（从T0端接入）。

3. 计数值通过发光二极管显示，要求：显示两位，十位用L4～L1的8421码表示，个位用L8～L5的8421码表示4. 将脉搏检查模块接入电路中，对脉搏进行计数，计算出每分钟脉搏跳动次数并显示㈤实验框图(见下页)程序源代码ORG 00000H LJMP MAINORG 001BH AJMP MAIN1 MAIN:MOV SP,#60HMOV TMOD,#15H MOV 20H,#14H MOV TL1,#0B0H MOV TH1,#3CHMOV TL0,#00H;T0的中断入口地址;设置T1做定时器,T0做计数器,都于方式1工作;装入中断次数;装入计数值低8位;装入计数值高8位MOV TH0,#00HSETB TR1 ;启动定时器T1 SETB TR0 ;启动计数器T0 SETB ET1 ;允许T1中断SETB EA ;允许CPU中断SJMP $;等待中断MAIN1: PUSH PSW PUSH ACC CLR TR0CLR TR1 MOV TL1,#0B0H MOV TH1,#3CHDJNZ 20H,RETUNT MOV 20H ,#14HSHOW: MOV R0,TH0 MOV R1,TL0MOV A,R1 MOV B,#0AH DIV ABMOV C,ACC.3MOV P1.0,C MOV C,ACC.2 MOV P1.1,C MOV C,ACC.1 MOV P1.2,C MOV C,ACC.0 MOV P1.3,CMOV A,B MOV C,ACC.3MOV P1.4,C MOV C,ACC.2 MOV P1.5,C MOV C,ACC.1 MOV P1.6,C MOV C,ACC.0MOV P1.7,C ;保护现场;装入计数值低8位;装入计数值高8位,50ms;允许T1中断;未到1s,继续计时;1s到重新开始;显示计数器T0的值;读计数器当前值;将计数值转为十进制;显示部分，将A中保存的十位赋给L0~L3 将B中保存的各位转移到A中;将个位的数字显示在L4~L7上;RETUNT:MOV TL0,#00H;将计数器T0清零MOV TH0,#00HSETB TR0SETB TR1POP ACCPOP PSWRETI ;中断返回在频率为1000HZ时，L0~L7显示为50；频率为300HZ时，L0~L7显示为15，结果正确，程序可以正确运行。

一、实验目的1. 理解单片机定时器的工作原理和功能。

2. 掌握单片机定时器的编程方法，包括初始化、设置定时时间、启动定时器等。

3. 学会使用定时器实现定时功能，并通过实验验证其效果。

二、实验器材1. 单片机实验板2. 连接线3. 51单片机4. 计时器5. 示波器6. 电脑7. Keil软件三、实验原理定时器是单片机的一种重要外设，用于实现定时功能。

51单片机内部有两个定时器，分别为定时器0和定时器1。

定时器的工作原理是通过定时器计数器对机器周期进行计数，当计数器达到设定值时，定时器溢出，并产生中断请求。

定时器0和定时器1都具有四种工作模式，分别为：1. 模式0：13位定时器/计数器2. 模式1：16位定时器/计数器3. 模式2：8位自动重装模式4. 模式3：两个8位计数器本实验采用定时器0工作在模式1，实现50ms的定时功能。

四、实验步骤1. 将单片机实验板连接到电脑，并启动Keil软件。

2. 创建一个新的项目，并添加51单片机头文件（reg51.h）。

3. 编写定时器初始化函数，设置定时器0工作在模式1，并设置定时时间为50ms。

4. 编写定时器中断服务函数，用于处理定时器溢出事件。

5. 编写主函数，设置定时器中断，并启动定时器。

6. 编译并下载程序到单片机实验板。

7. 使用示波器观察定时器0的溢出信号。

五、实验代码```c#include <reg51.h>#define TIMER0_MODE1 0x01// 定时器0初始化函数void Timer0_Init() {TMOD &= 0xF0; // 清除定时器0模式位TMOD |= TIMER0_MODE1; // 设置定时器0工作在模式1TH0 = 0xFC; // 设置定时器0高8位初值TL0 = 0x18; // 设置定时器0低8位初值ET0 = 1; // 开启定时器0中断EA = 1; // 开启总中断TR0 = 1; // 启动定时器0}// 定时器0中断服务函数void Timer0_ISR() interrupt 1 {TH0 = 0xFC; // 重新加载定时器0高8位初值TL0 = 0x18; // 重新加载定时器0低8位初值// ... (其他处理)}void main() {Timer0_Init(); // 初始化定时器0while(1) {// ... (其他处理)}}```六、实验结果与分析1. 编译并下载程序到单片机实验板，使用示波器观察定时器0的溢出信号，可以看到定时器0每隔50ms产生一个溢出信号。

单片机定时器实验原理一、概述单片机定时器是单片机的重要组成部分，它能够实现定时控制、时间间隔生成等功能。

通过单片机定时器实验，可以更好地了解单片机的内部结构和工作原理，为进一步开发单片机应用系统打下坚实的基础。

二、实验目的1. 掌握单片机定时器的结构和原理。

2. 学会使用单片机定时器进行时间间隔控制。

3. 了解单片机定时器的应用范围和限制。

三、实验原理1. 单片机定时器的结构单片机定时器通常由一个计数器和一个控制逻辑组成。

计数器负责记录脉冲数，控制逻辑负责控制计数器的计数和复位。

单片机定时器通常采用可编程计数脉冲，可以实现任意时间间隔的生成。

2. 单片机定时器的原理单片机定时器的工作原理是基于计数器的计数。

当单片机接收到一个启动信号时，计数器开始计数，当计数达到预设的时间间隔时，单片机输出相应的信号或执行相应的操作。

通过改变计数器的预设值，可以改变时间间隔的长短。

3. 单片机定时器的应用单片机定时器在许多领域都有应用，如智能家居、工业控制、通信设备等。

在智能家居中，可以通过单片机定时器控制家电设备的开启和关闭；在工业控制中，可以通过单片机定时器实现生产线的自动化控制；在通信设备中，可以通过单片机定时器实现时间戳的生成和数据传输的时间控制。

四、实验步骤1. 准备实验器材和软件环境，包括单片机、定时器芯片、编程器、开发板等。

2. 连接实验设备，并调试确保连接正常。

3. 编写实验程序，并上传到单片机中。

4. 观察并记录实验结果，分析误差原因。

5. 根据实验结果，调整程序参数，进行多次实验，直到达到满意的效果。

五、实验注意事项1. 实验过程中要保持设备连接的稳定性，避免意外断开。

2. 编程和调试过程中要确保程序正确，避免误操作导致设备损坏。

3. 注意观察实验现象，及时记录实验数据，分析实验结果。

4. 实验结束后，要清理实验现场，确保设备复位。

六、实验结果分析通过实验，我们能够得到较为准确的时间间隔控制结果。

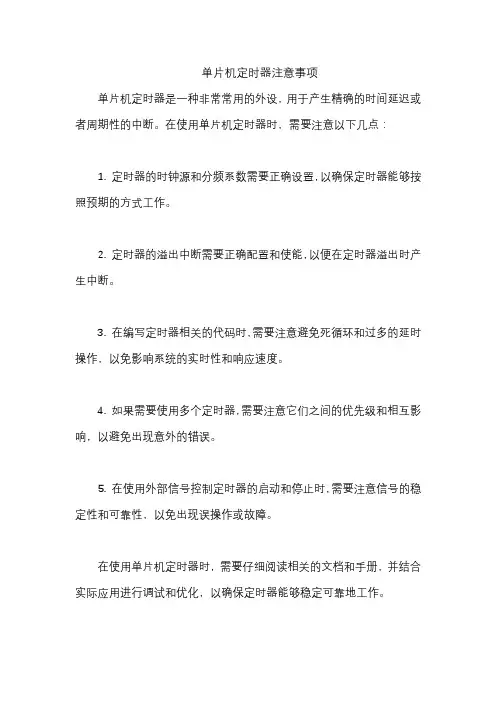

单片机定时器注意事项
单片机定时器是一种非常常用的外设，用于产生精确的时间延迟或者周期性的中断。

在使用单片机定时器时，需要注意以下几点：
1. 定时器的时钟源和分频系数需要正确设置，以确保定时器能够按照预期的方式工作。

2. 定时器的溢出中断需要正确配置和使能，以便在定时器溢出时产生中断。

3. 在编写定时器相关的代码时，需要注意避免死循环和过多的延时操作，以免影响系统的实时性和响应速度。

4. 如果需要使用多个定时器，需要注意它们之间的优先级和相互影响，以避免出现意外的错误。

5. 在使用外部信号控制定时器的启动和停止时，需要注意信号的稳定性和可靠性，以免出现误操作或故障。

在使用单片机定时器时，需要仔细阅读相关的文档和手册，并结合实际应用进行调试和优化，以确保定时器能够稳定可靠地工作。

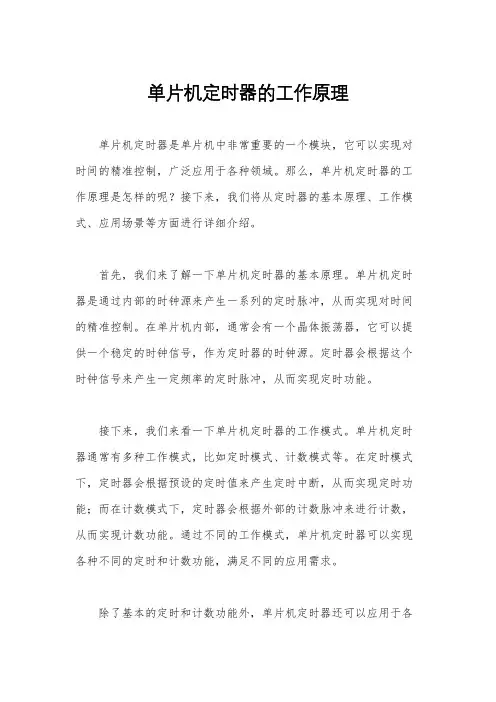

单片机定时器的工作原理单片机定时器是单片机中非常重要的一个模块，它可以实现对时间的精准控制，广泛应用于各种领域。

那么，单片机定时器的工作原理是怎样的呢？接下来，我们将从定时器的基本原理、工作模式、应用场景等方面进行详细介绍。

首先，我们来了解一下单片机定时器的基本原理。

单片机定时器是通过内部的时钟源来产生一系列的定时脉冲，从而实现对时间的精准控制。

在单片机内部，通常会有一个晶体振荡器，它可以提供一个稳定的时钟信号，作为定时器的时钟源。

定时器会根据这个时钟信号来产生一定频率的定时脉冲，从而实现定时功能。

接下来，我们来看一下单片机定时器的工作模式。

单片机定时器通常有多种工作模式，比如定时模式、计数模式等。

在定时模式下，定时器会根据预设的定时值来产生定时中断，从而实现定时功能；而在计数模式下，定时器会根据外部的计数脉冲来进行计数，从而实现计数功能。

通过不同的工作模式，单片机定时器可以实现各种不同的定时和计数功能，满足不同的应用需求。

除了基本的定时和计数功能外，单片机定时器还可以应用于各种不同的场景。

比如，在嵌入式系统中，定时器可以用来实现定时任务的调度和处理；在通信系统中，定时器可以用来控制数据的传输和接收时间；在工业控制系统中，定时器可以用来控制各种设备的工作时间等。

可以说，单片机定时器在各个领域都有着重要的作用，是单片机中不可或缺的一个模块。

总的来说，单片机定时器是通过内部的时钟源来产生定时脉冲，实现对时间的精准控制。

它具有多种工作模式，可以实现各种不同的定时和计数功能，满足不同的应用需求。

在各种领域中都有着重要的作用，是单片机中非常重要的一个模块。

通过以上的介绍，相信大家对单片机定时器的工作原理有了更深入的了解。

希望本文能对大家有所帮助，谢谢大家的阅读！。

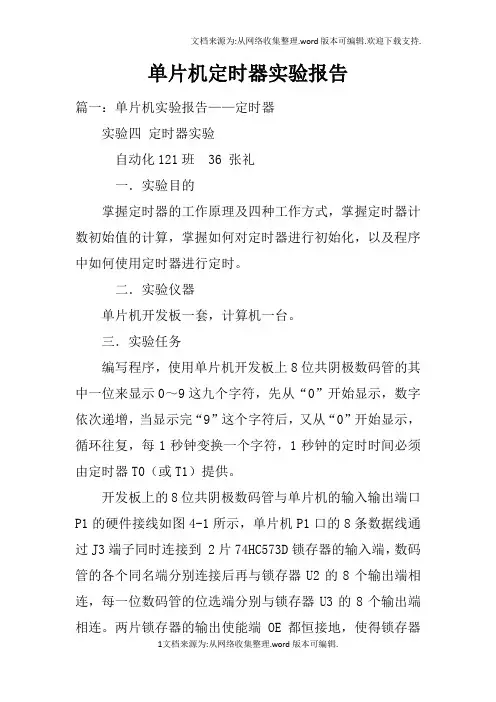

单片机定时器实验报告篇一：单片机实验报告——定时器实验四定时器实验自动化121班 36 张礼一．实验目的掌握定时器的工作原理及四种工作方式，掌握定时器计数初始值的计算，掌握如何对定时器进行初始化，以及程序中如何使用定时器进行定时。

二．实验仪器单片机开发板一套，计算机一台。

三．实验任务编写程序，使用单片机开发板上8位共阴极数码管的其中一位来显示0～9这九个字符，先从“0”开始显示，数字依次递增，当显示完“9”这个字符后，又从“0”开始显示，循环往复，每1秒钟变换一个字符，1秒钟的定时时间必须由定时器T0（或T1）提供。

开发板上的8位共阴极数码管与单片机的输入输出端口P1的硬件接线如图4-1所示，单片机P1口的8条数据线通过J3端子同时连接到 2片74HC573D锁存器的输入端，数码管的各个同名端分别连接后再与锁存器U2的8个输出端相连，每一位数码管的位选端分别与锁存器U3的8个输出端相连。

两片锁存器的输出使能端OE都恒接地，使得锁存器的内部数据保持器输出端与锁存器的输出端保持接通。

而U2的锁存使能端LE由P2.1控制，所以P2.1是段锁存；U3的锁存使能端LE由P2.0控制，所以P2.0是位锁存。

当锁存使能端为“1”时，则锁存器输入端的数据传送到输出端；当锁存使能端为“0”时，锁存器输入端的数据则不能传送到输出端；因此段码和位码通过锁存器分时输出。

汇编语言程序流程如图4-2：四．实验步骤：1.数码管的0～9的字型码表如下：2．参考图4-2所给的程序流程图编写实验程序。

(注：以下程序为两位60秒计数程序)#include sbit wei=P2^0; sbit duan=P2^1;char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};int i,j,k,num,shi,ge; void delay(int a) {for(i=0;i void display(int shi,int ge){wei=1;P1=0xfe;wei=0;duan=1;P1=table[shi];duan=0;wei=1; delay(5);P1=0xfd;wei=0; duan=1;P1=table[ge];duan=0; }void main() {TMOD=0x01;TH0=(65536-45872)/256; TL0=(65536-45872)%256; EA=1; ET0=1; TR0=1; num=0; while(1) {delay(5);display(shi,ge); } }void T0_time() interrupt 1 {TH0=(65536-45872)/256; TL0=(65536-45872)%256; k++; if(k==20) { k=0; num++;if(num==60)num=0; shi=num/10; ge=num%10; } }3．实验接线，如图4-1。

单片机定时器实验报告篇一：单片机实验报告——定时器实验四定时器实验自动化121班 36 张礼一．实验目的掌握定时器的工作原理及四种工作方式，掌握定时器计数初始值的计算，掌握如何对定时器进行初始化，以及程序中如何使用定时器进行定时。

二．实验仪器单片机开发板一套，计算机一台。

三．实验任务编写程序，使用单片机开发板上8位共阴极数码管的其中一位来显示0～9这九个字符，先从“0”开始显示，数字依次递增，当显示完“9”这个字符后，又从“0”开始显示，循环往复，每1秒钟变换一个字符，1秒钟的定时时间必须由定时器T0（或T1）提供。

开发板上的8位共阴极数码管与单片机的输入输出端口P1的硬件接线如图4-1所示，单片机P1口的8条数据线通过J3端子同时连接到 2片74HC573D锁存器的输入端，数码管的各个同名端分别连接后再与锁存器U2的8个输出端相连，每一位数码管的位选端分别与锁存器U3的8个输出端相连。

两片锁存器的输出使能端OE都恒接地，使得锁存器的内部数据保持器输出端与锁存器的输出端保持接通。

而U2的锁存使能端LE由P2.1控制，所以P2.1是段锁存；U3的锁存使能端LE由P2.0控制，所以P2.0是位锁存。

当锁存使能端为“1”时，则锁存器输入端的数据传送到输出端；当锁存使能端为“0”时，锁存器输入端的数据则不能传送到输出端；因此段码和位码通过锁存器分时输出。

汇编语言程序流程如图4-2：四．实验步骤：1.数码管的0～9的字型码表如下：2．参考图4-2所给的程序流程图编写实验程序。

(注：以下程序为两位60秒计数程序)#include sbit wei=P2^0; sbit duan=P2^1;char table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};int i,j,k,num,shi,ge; void delay(int a) {for(i=0;i void display(int shi,int ge){wei=1;P1=0xfe;wei=0;duan=1;P1=table[shi];duan=0;wei=1; delay(5);P1=0xfd;wei=0; duan=1;P1=table[ge];duan=0; }void main() {TMOD=0x01;TH0=(65536-45872)/256; TL0=(65536-45872)%256; EA=1; ET0=1; TR0=1; num=0; while(1) {delay(5);display(shi,ge); } }void T0_time() interrupt 1 {TH0=(65536-45872)/256; TL0=(65536-45872)%256; k++; if(k==20) { k=0; num++;if(num==60)num=0; shi=num/10; ge=num%10; } }3．实验接线，如图4-1。

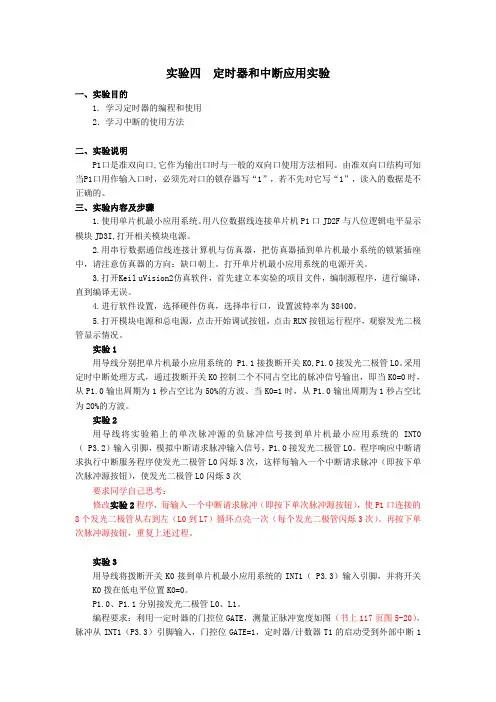

实验四定时器和中断应用实验一、实验目的1. 学习定时器的编程和使用2．学习中断的使用方法二、实验说明P1口是准双向口,它作为输出口时与一般的双向口使用方法相同。

由准双向口结构可知当P1口用作输入口时，必须先对口的锁存器写“1”，若不先对它写“1”，读入的数据是不正确的。

三、实验内容及步骤1.使用单片机最小应用系统。

用八位数据线连接单片机P1口JD2F与八位逻辑电平显示模块JD3I,打开相关模块电源。

2.用串行数据通信线连接计算机与仿真器，把仿真器插到单片机最小系统的锁紧插座中，请注意仿真器的方向：缺口朝上。

打开单片机最小应用系统的电源开关。

3.打开Keil uVision2仿真软件，首先建立本实验的项目文件，编制源程序，进行编译，直到编译无误。

4.进行软件设置，选择硬件仿真，选择串行口，设置波特率为38400。

5.打开模块电源和总电源，点击开始调试按钮，点击RUN按钮运行程序，观察发光二极管显示情况。

实验1用导线分别把单片机最小应用系统的 P1.1接拨断开关K0,P1.0接发光二极管L0。

采用定时中断处理方式，通过拨断开关K0控制二个不同占空比的脉冲信号输出，即当K0=0时，从P1.0输出周期为1秒占空比为50%的方波、当K0=1时，从P1.0输出周期为1秒占空比为20%的方波。

实验2用导线将实验箱上的单次脉冲源的负脉冲信号接到单片机最小应用系统的INT0（ P3.2）输入引脚，模拟中断请求脉冲输入信号，P1.0接发光二极管L0。

程序响应中断请求执行中断服务程序使发光二极管L0闪烁3次，这样每输入一个中断请求脉冲（即按下单次脉冲源按钮），使发光二极管L0闪烁3次要求同学自己思考：修改实验2程序，每输入一个中断请求脉冲（即按下单次脉冲源按钮），使P1口连接的8个发光二极管从右到左（L0到L7）循环点亮一次（每个发光二极管闪烁3次）。

再按下单次脉冲源按钮，重复上述过程。

实验3用导线将拨断开关K0接到单片机最小应用系统的INT1（ P3.3）输入引脚，并将开关K0拨在低电平位置K0=0。
