可充电电池综合测试仪操作说明书BTS-2002

电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。

本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。

二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。

2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。

3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。

4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。

5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。

6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。

三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。

- 按照使用手册要求，选择适用的测试模式和参数。

2. 连接电池a) 将测试仪的测试夹具与电池端子连接。

确保连接牢固，避免电池松动或掉落。

b) 检查连接，确保仪器和电池之间不存在异常情况。

3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。

b) 按下仪器上的开始按钮，开始进行电池测试。

c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。

4. 结果分析a) 测试完成后，屏幕将显示测试结果。

b) 根据测试结果，判断电池性能是否达到预期要求。

c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。

5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。

b) 断开电池与测试仪之间的连接，并清理测试仪器。

四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。

以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。

- 检查电池是否充电或更换电池。

2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。

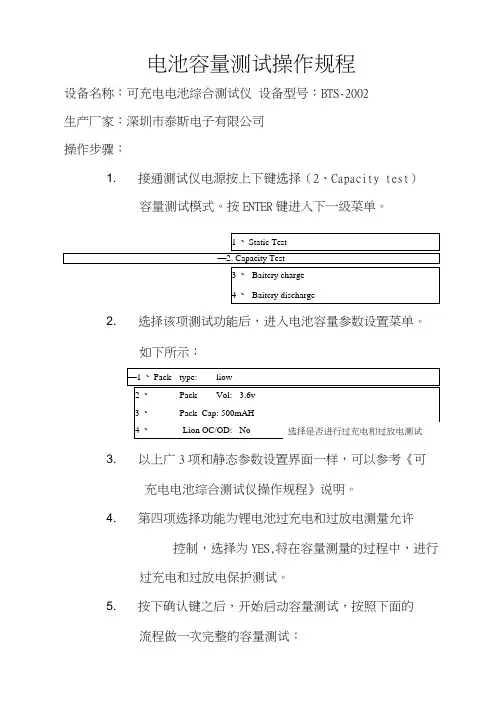

电池容量测试操作规程设备名称：可充电电池综合测试仪设备型号：BTS-2002生产厂家：深圳市泰斯电子有限公司操作步骤：1. 接通测试仪电源按上下键选择（2、Capacity test）容量测试模式。

按ENTER键进入下一级菜单。

2. 选择该项测试功能后，进入电池容量参数设置菜单。

如下所示：3. 以上广3项和静态参数设置界面一样，可以参考《可充电电池综合测试仪操作规程》说明。

4. 第四项选择功能为锂电池过充电和过放电测量允许控制，选择为YES,将在容量测量的过程中，进行过充电和过放电保护测试。

5. 按下确认键之后，开始启动容量测试，按照下面的流程做一次完整的容量测试：充电到电池完全充满一＞过充电测试一►搁置100秒一►完整放电T 过放电测试 f 吉束 在充电过程中，累计充电电量，在放电过程屮，累 计放电电量，在放电完全结朿Z 后，所显示的放电 电量即为电池在此工作模式下的电池容量。

第一项 Lion ，表示当前设置的电池类型为锂电池 第二项 CV,表示当前是恒定电压 CC,表示恒定电流 TC,表示涓流电流，小电流模式（默认是0.1C ） 0C,过放电测试 第三项 CHARGE, 充电状态 DISCHR, 放电状态 WAIT-34 表示搁置状态，目前还剩余34秒，倒计时显示。

第四项 RUN, 运行模式 PAUSE, 暂停模式 ERROR, 当前运行出错 COMP, 所选择功能完成 第五项 RUN TIME :00:03:17 运行时间，表示当前测试过程已经持 续多少时间 第六项 V 二3. 92V 表示当前电池的电压，如显示为+/-符号，指示电池接反。

第七项1=0. 468A 表示当前电池的电流。

第八项如当前在充电模式，显示CHARGE CAP: 26mAH ，表示当前已经充入电池的能量为26mAHo ⑤. ① ② ③ ④ ⑦如当前在放电模式，显示DISCHR CAP:1234mAH，表示为电池放出能量为1234mAHo如果在测试完成状态，其设置了过充电和过放电测试，则可以按一下左键或者右键，可以在这里显示过充电和过放电保护电压。

电池综合测试仪操作指导书一、引言：电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。

本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明，以保证设备的正常运行和延长设备的使用寿命。

二、设备概述：1. 设备外观：电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。

外观坚固美观，便于操作。

2. 主要功能：该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能，能够满足不同类型电池的测试需求。

三、操作步骤：1. 准备工作：a. 将电池综合测试仪放置在平稳的工作台面上，并连接设备电源。

b. 检查设备连接端口和电源线是否连接稳固，确保设备和电源供应正常。

c. 准备待测的电池，并确保其电量剩余充足。

2. 开机与设置：a. 按下设备的电源开关，待设备启动完成后，进入主界面。

b. 使用操作面板上的多功能按键，选择设备的测试类型和测试参数。

c. 在显示屏上确认所设置的测试参数，并按下确认键，完成设置。

3. 连接电池：a. 根据电池的连接类型，选择合适的连接线和电池夹，将测试仪与待测电池连接。

b. 确保连接稳固可靠，并避免接触不到位或短路等问题。

4. 进行测试：a. 按下设备上的开始测试按键，设备将开始执行所设置的测试方案。

b. 在测试过程中，可以通过显示屏上的数据及时了解电池的测试结果。

5. 测试结果分析：a. 当测试完成后，设备将自动显示出测试结果。

b. 根据测试结果，对电池的性能进行分析和评估，并根据需要进行数据记录、报告打印等操作。

6. 设备维护：a. 在操作指导书中提供设备维护及保养的详细说明，建议用户定期对设备进行检查和维护，以确保设备的正常运行。

四、注意事项：1. 在连接电池和设备时，务必确保电源已关闭，以避免电流冲击或其他安全隐患。

2. 使用正确的测试参数和测试方法，以确保测试结果的准确性和可靠性。

3. 注意设备的工作环境、温度、湿度等因素，避免长时间暴露在高温或潮湿环境中。

电池测试仪操作指南说明书操作指南说明书一、简介电池测试仪是一种用于检测电池性能及运行状态的设备。

本操作指南旨在向用户提供详细的操作步骤和注意事项，以确保正确、安全地使用电池测试仪。

二、设备安装与连接1. 设备安装将电池测试仪放置在平稳的工作台面上，并确保其周围环境干燥、通风良好。

2. 电源连接将电池测试仪的电源线插入工作室电源插座，并保证电压稳定。

3. 电池连接将待测试的电池正确连接至电池测试仪上，确保正负极连接正确，防止短路等安全隐患。

三、操作流程1. 打开电池测试仪按下电源按钮，电池测试仪将进入启动模式，此时屏幕将显示相关指示信息。

2. 设置测试参数使用仪器面板上的按钮或旋钮，根据需要设置测试参数，如电流、电压、温度等。

根据具体要求，选择相应的测试模式。

3. 开始测试确保测试参数设置正确无误后，按下“开始测试”按钮。

电池测试仪将自动对电池进行测试，并显示测试过程中的相关数据。

4. 监控测试过程在测试过程中，及时观察屏幕上显示的测试数据，特别注意异常或不稳定的情况。

如发现异常，应及时停止测试并检查设备和电池状态。

5. 完成测试测试完成后，电池测试仪将显示测试结果。

根据测试结果，判断电池的性能及运行状态，并记录相关数据。

四、安全注意事项1. 在操作过程中，务必佩戴防护手套和护目镜，以防止意外伤害。

2. 严禁操作者擅自拆解设备或对设备进行未经授权的修理维护。

如发现设备故障或异常，应及时联系专业技术人员进行处理。

3. 在连接电池时，务必确认正负极连接正确。

错误的电池连接可能导致设备故障、电池短路甚至爆炸。

4. 使用设备时，避免操作者手部或金属物品接触电池测试仪的触点，以防止触电或短路。

5. 对于不同类型或规格的电池，确保选择正确的测试模式和参数，并按照设备说明书操作。

六、维护与保养1. 定期清洁定期清洁电池测试仪的外壳和触点，保持设备外表干净整洁。

2. 保持干燥避免电池测试仪受潮或长时间曝晒在阳光下，以免影响设备正常工作。

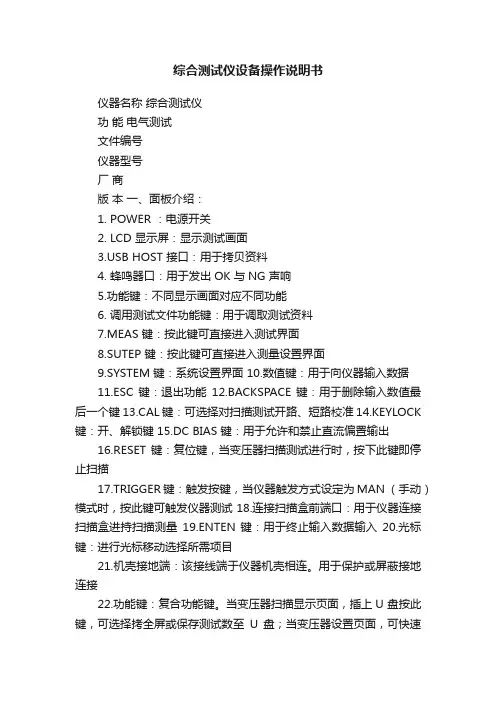

综合测试仪设备操作说明书仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本一、面板介绍：1. POWER ：电源开关2. LCD 显示屏：显示测试画面B HOST 接口：用于拷贝资料4. 蜂鸣器口：用于发出OK 与NG 声响5.功能键：不同显示画面对应不同功能6. 调用测试文件功能键：用于调取测试资料7.MEAS 键：按此键可直接进入测试界面8.SUTEP 键：按此键可直接进入测量设置界面9.SYSTEM 键：系统设置界面 10.数值键：用于向仪器输入数据11.ESC 键：退出功能12.BACKSPACE 键：用于删除输入数值最后一个键 13.CAL 键：可选择对扫描测试开路、短路校准 14.KEYLOCK 键：开、解锁键 15.DC BIAS 键：用于允许和禁止直流偏置输出16.RESET 键：复位键，当变压器扫描测试进行时，按下此键即停止扫描17.TRIGGER 键：触发按键，当仪器触发方式设定为MAN （手动）模式时，按此键可触发仪器测试 18.连接扫描盒前端口：用于仪器连接扫描盒进持扫描测量19.ENTEN 键：用于终止输入数据输入20.光标键：进行光标移动选择所需项目21.机壳接地端：该接线端于仪器机壳相连。

用于保护或屏蔽接地连接22.功能键：复合功能键。

当变压器扫描显示页面，插上U 盘按此键，可选择拷全屏或保存测试数至U 盘；当变压器设置页面，可快速的切换变压器测试页面核准审核制作日期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称综合测试仪功能电气测试文件编号仪器型号厂商版本二、操作说明：1.仪器、扫描盒、治具的连接如下图：23.连接扫描盒前端口：用于扫描盒连接仪器24.扫描盒：由仪器控制其扫描测量 25.脚踏板开关： 26.综合测试治具27.SCANNER ：控制端口，用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接28.专用电缆线：用于仪器与扫描盒的连接 29.电源线：用于接通220V/50HZ 的电压 30.SCANNER 接口：通过SCANNER 接口控制变压器扫描盒2.仪器的开机：接通220V/50HZ 电源后，按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。

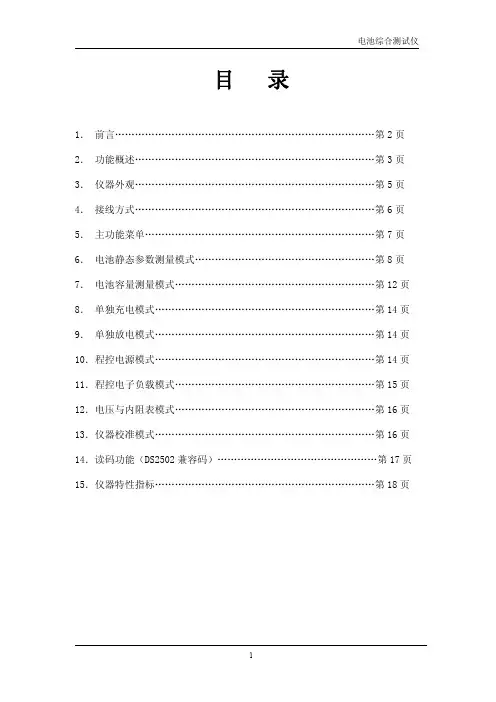

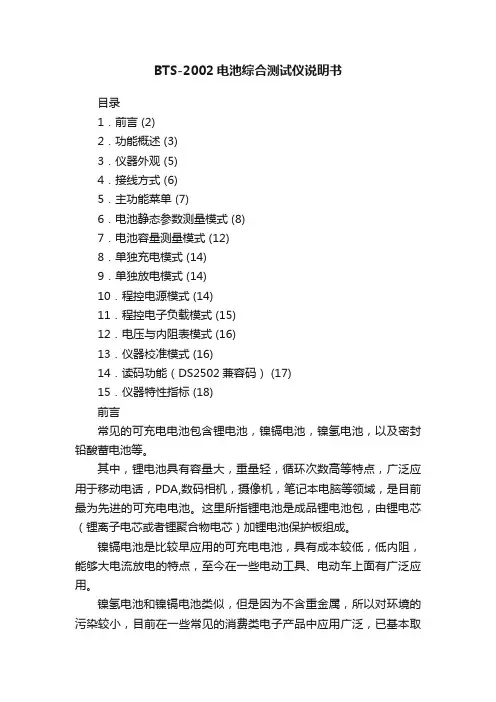

BTS-2002电池综合测试仪说明书目录1．前言 (2)2．功能概述 (3)3．仪器外观 (5)4．接线方式 (6)5．主功能菜单 (7)6．电池静态参数测量模式 (8)7．电池容量测量模式 (12)8．单独充电模式 (14)9．单独放电模式 (14)10．程控电源模式 (14)11．程控电子负载模式 (15)12．电压与内阻表模式 (16)13．仪器校准模式 (16)14．读码功能（DS2502兼容码） (17)15．仪器特性指标 (18)前言常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。

其中，锂电池具有容量大，重量轻，循环次数高等特点，广泛应用于移动电话，PDA,数码相机，摄像机，笔记本电脑等领域，是目前最为先进的可充电电池。

这里所指锂电池是成品锂电池包，由锂电芯（锂离子电芯或者锂聚合物电芯）加锂电池保护板组成。

镍镉电池是比较早应用的可充电电池，具有成本较低，低内阻，能够大电流放电的特点，至今在一些电动工具、电动车上面有广泛应用。

镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域。

小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备电源场合，如不间断电源，应急照明灯等等场合。

针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻，充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。

采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高生产效率。

综合测试仪操作规程
1、打开电源，检查各个指示灯均亮，每个显示屏均有显示；
2、按下启动按钮，启动前调压器回零；并且检查显示屏数据是否回零；
3、将一次线穿过被测产品，并按照标准互感器图示，将线接上标准互感器接口；
4、将产品引出线同时接到样件上，并检查接口情况；
5、接好线后，调整调压器的电压值达到图示要求；
6、读取数据，此时报警指示应不会报警；如果报警，则检查3、4步骤的接线情况；
7、测完产品，关闭电源，撤下接线头；准备下个产品的测试。

8、运行检查
8.1频次：每次使用该设备前；
8.2检查方法：打开测试仪的电源，将两测试端短接，则电阻无穷小，两测试端口断开，电阻无穷大，如果测试结果一致，说明该仪器正常，如果测试结果不一致，说明该仪器功能已失效。

8.3失效处理：检查员发现设备失效，应停止该设备的使用，及时报告工程质量部送校或修理。

并追溯上批产品，重新进行检测。

锂电池电压、内阻测量操作规程
设备名称：可充电电池综合测试仪
设备型号：BTS-2002
生产厂家：深圳市泰斯电子有限公司
操作步骤：
1．接通测试仪器电源，在开机画面显示之后，进入主功能菜单显示界面。

2．用“▼”选择7.VOL and IMP 功能。

3．按ENTER键进入测试状态。

4．用红表笔接触电池正极，黑表笔接触电池负极。

显示结果如下：
如电压指示为＋/－，表示电池接反。

如内阻或者识别电阻指示为OVER，则表示超出测量范围，或者
是开路状态。

5．使用完毕后，按取消键退出当前测试，按其他键无效。

6．认真填写测试记录。

编制：审核：批准：。

文件编号制定日期实施日期1、目的：指导测试员工识别仪器的各项功能，熟练使用测试仪器。

2、适用范围：测试人员与点检人员使用该仪器。

3、内容:3.1、启动电源开关。

电源开关仪器电源线3.2、进入测试界面。

1.Program DC Power :直流电源设定程序2.Program E-Load:下载设定程序3.V ol and IMP电压与内阻点检（点检时使用）4.ENTER calibrtion：进入系统设置5.Static Test :正常测试6.Capacity Test:容量测试7.Battery charge:电池充电8.Battery discharge:电池放电所以在日常使用中只使用第1和第7！3．3、进行测试线连接四条测试连接线必须按照图中的颜色排列连接（红、绿、黑、黄或其它）。

拟制审核批准文件编号制定日期实施日期3． 4、按上下键选择测试项目。

3.5、正常测试选择1 Static Test ，进入下一级测试设定菜单。

拟 制审 核批 准向上键 向下键选定指针选定测试项目之后按“ENTER ”键进入下一级菜单。

1.Pack type ：Lion （封装种类：我们选用锂电）2.Pack V ol ：电压（单节电池选择3.60v ） 3.:Pack Cap ：容量（依据生产的电池来选择，点检时设定为200。

）4.Charge ：充电（一般选择YES ）5. Discharge ：放电（选择YES ）6.Over Ｃurrent ：过流测试（一般选择YES ，蓝牙电池选择NO ）7.:R1：电阻1(没有连接线,选择NO) 8.R2：电阻2(没有连接线,选择NO)左、右用于选择项目和数字变化，左键减小，右键增大。

文件名称电池综合测试仪使用指导书版别A/0 页次3/3 文件编号制定日期实施日期9. V oL-Min：输出电压下限（根据产品工艺设定,点检时设定为3.80V）10.V ol-Max：输出电压上限（根据产品工艺设定,点检时设定为4.00V）11.:IMP-Min：内阻测试（根据产品工艺设定,一般设定为50,点检时设定为80）12. IMP-Min：内阻测试（根据产品工艺设定点检时设定为280）13. Ovc-Min：过流测试下限（一般设定为1.2,点检也一样）14. Ovc-Max：过流测试上限（一般设定为7.2,点检时设定为7.5）15.:R1-Min：不须设定16. R1-Min：不须设定17.:R2-Min：不须设定18. R2-Min：不须设定19.CHECK ID：ID 检测(设定为NO)20. LOAD: 负载电阻(设定为2或4欧姆根据工艺参数卡设定)21.:Short TEST：YES（短路测试设定为YES）22. Short TEST：（设定为30mS）23. Short Re：Charge短路恢复方式(Charge)24.OPEN TIME: 断开时间(设定为200mS)25.detV-Max：电压差（2欧姆负载设定为0.8，4欧姆负载设定为0.5）26.Exit Mode：退出模式（设定为“Save”保存设置）以上设定完成后，进入测试；多节大电流电池由技术人员调试。

电池综合测试仪操作指引电池综合测试仪是一种专门用于测试电池性能的设备，它可以通过一系列测试来评估电池的容量、电压、内阻、充电排放效率等参数。

在使用电池综合测试仪之前，首先需要确保设备的正确接线和连接。

本文将为您提供一份电池综合测试仪的操作指引，以帮助您正确地使用该设备。

1.准备工作在操作电池综合测试仪之前，您需要准备以下设备和材料：-电池综合测试仪：确保设备完好并且已经接通电源。

-测试夹子：用于连接电池和测试仪的电极，请确保测试夹子与设备连接稳固。

-电池：根据您的需求选择正确类型和规格的电池。

-多功能测试线和插头：用于连接测试仪和电池，请确保测试线和插头无损坏。

2.连接设备首先，将测试夹子的正负极分别与电池的正负极相连，确保连接牢固。

接下来，将测试夹子的另一端分别插入电池综合测试仪上的对应电极插口中，正常情况下，正极应插入红色插口，负极应插入黑色插口。

3.设置测试参数通过电池综合测试仪上的触摸屏或按钮进行设置。

您可以选择电池类型（如铅酸电池、锂离子电池等），测试模式（如恒流充放电、恒功率充放电等）和测试参数（如充电电流、放电电流等）。

根据您的实际需求和电池规格，设置适当的测试参数。

4.进行电池测试在完成参数设置后，您可以开始进行电池测试。

电池综合测试仪会根据您的设置，进行充电、放电或循环测试等操作。

您可以监视测试仪上的显示屏，实时查看电池的电压、电流和容量等信息。

5.分析测试结果测试完成后，您可以查看电池综合测试仪上所显示的测试结果和图表。

根据这些数据，您可以分析电池的性能和健康状况，判断是否需要更换电池或进行其他维护措施。

6.安全操作在操作电池综合测试仪时-使用适当类型和规格的电池，确保测试仪的电压和电流不超过电池的额定范围。

-确保测试夹子和测试线插头的连接牢固，避免电流过大或接触不良导致的安全事故。

-在进行高电流测试时，注意防止电池过热或短路，提前做好散热和防护措施。

-使用绝缘手套、眼镜等个人防护用品，确保测试过程中的人身安全。
