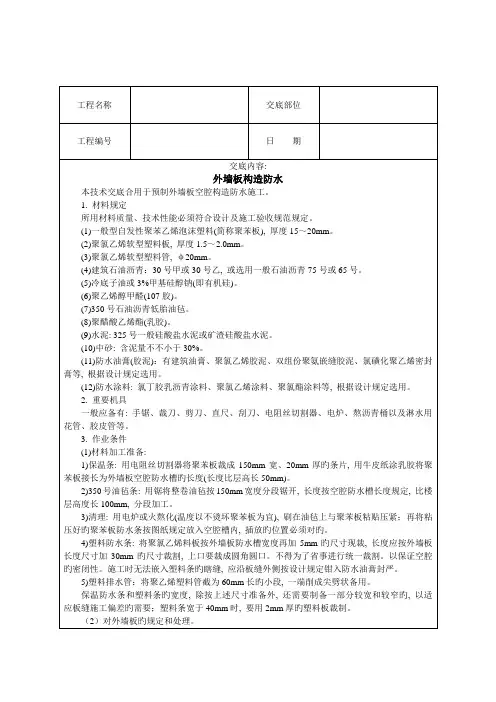

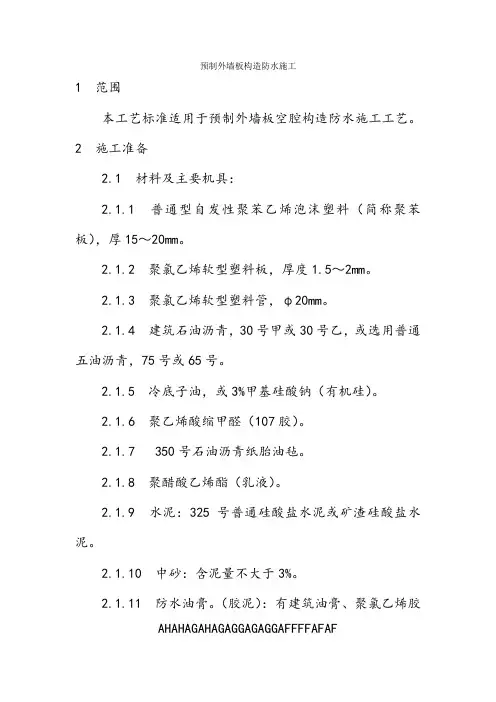

预制外墙板构造防水施工1 范围本工艺标准适用于预制外墙板空腔构造防水施工工艺。
2 施工准备2.1 材料及主要机具：2.1.1 普通型自发性聚苯乙烯泡沫塑料（简称聚苯板），厚15～20mm。
2.1.2 聚氯乙烯软型塑料板，厚度1.5～2mm。
2.1.3 聚氯乙烯软型塑料管，φ20mm。
2.1.4 建筑石油沥青，30号甲或30号乙，或选用普通五油沥青，75号或65号。
2.1.5 冷底子油，或3%甲基硅酸钠（有机硅）。
2.1.6 聚乙烯酸缩甲醛（107胶）。
2.1.7 350号石油沥青纸胎油毡。
2.1.8 聚醋酸乙烯酯（乳液）。
2.1.9 水泥：325号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.10 中砂：含泥量不大于3%。
2.1.11 防水油膏。
（胶泥）：有建筑油膏、聚氯乙烯胶AHAHAGAHAGAGGAGAGGAFFFFAFAF泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等。
根据设计要求选用。
2.1.12 防水涂料：有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等，根据设计选用。
2.1.13 鱼油或光油等。
注：以上材料质量与性能必须符合设计要求。
2.1.14 主要机具：手锯、裁刀、剪刀、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶、淋水花管、胶皮管子。
2.2 作业条件：2.2.1 裁保温条：用电阻丝切割器将聚苯板裁成条，条宽视设计图纸的外墙构造而定，宽度适宜，长度比外墙板空腔防水槽长出50mm。
如聚苯板长度不够，可用牛皮纸涂乳胶将聚苯板接长。
2.2.2 裁油毡条：用锯将油毡裁成条，长宽与聚苯板相同。
2.2.3 油毡防水保温条：用电炉或火将沥青熬化（熬制温度不宜过高，以不烫坏聚苯板为宜），用热沥青将油毡条与聚苯条粘牢压紧。
AHAHAGAHAGAGGAGAGGAFFFFAFAF2.2.4 裁塑料防水条：将聚氯乙烯塑料板裁成条。
长度和宽度必须和墙缝宽度相适应，其宽度为立缝宽加25mm，高度为层高加100～150mm，以便封闭空腔上口，下端剪成圆弧形缺口，以便安排水孔。
装配式建筑工程的外墙防水构造与施工摘要：装配式建筑工程建设具有制造工厂化、设计多样化以及施工装配化等特点。
由于其预制外墙是分块拼装，不可避免地会遇到连接接缝的防水处理问题，因此必须高度重视装配式建筑工程的外墙防水构造与施工。
基于此，本文阐述了装配式建筑的优势特征，对装配式建筑工程的外墙防水构造及其施工要点进行了探讨分析。
关键词：装配式建筑工程；优势特征；外墙；防水构造；施工要点装配式建筑工程建设是依托特定的工艺技术，将建筑构件的制作安排在预制工厂中，而后借助运输，将制作完成的建筑构件运输到施工现场进行组合、安装。
其不受传统施工流程的限制，强调多个部分同时进行生产，施工流程不同步而诱发的物料浪费现象得以减少，工作效率显著提高。
但是由于不同因素的影响，其容易出现外墙渗水问题，所以为了确保装配式建筑工程质量，以下就装配式建筑工程的外墙防水构造与施工进行了探讨分析。
一、装配式建筑工程的优势特征装配式建筑工程是指用预制构件在工地装配而成的建筑，这种建筑的优点是建造速度快，受气候条件制约小，节约劳动力并可提高建筑质量等。
其优势特征主要体现在：1、节约资源。
据不完全统计，我国建筑行业能耗是发达国家的3～5倍，难以满足建筑节能需求。
与国外发达国家相比，水泥、钢材的消耗量是其15%～25%倍，另外在工程施工中常常会产生诸多不可再利用的废弃物。
数据研究，我国建筑行业二氧化碳的排放量在全国总温室气体排放中占据30%。
装配式建筑主要运用预制外墙板材料，使外墙模板用量充分减少，据不完全统计发现，与传统建筑施工相比，装配式建筑钢材用量减少约20%～30%，木材节约了40%，而金属焊接工作量则减少至70%，同时使施工废弃物产生率降低。
2、节约劳动力，降低工程造价。
我国在装配式建筑施工中通常会采取集中生产模式，利用流水生产方式来进行，并在工作台上完成拼接工作，通过这一手段使生产效率大大提高，通常情况下4～6个人就可以完成工作，使原材料消耗量大大降低，从而减少了工程造价。

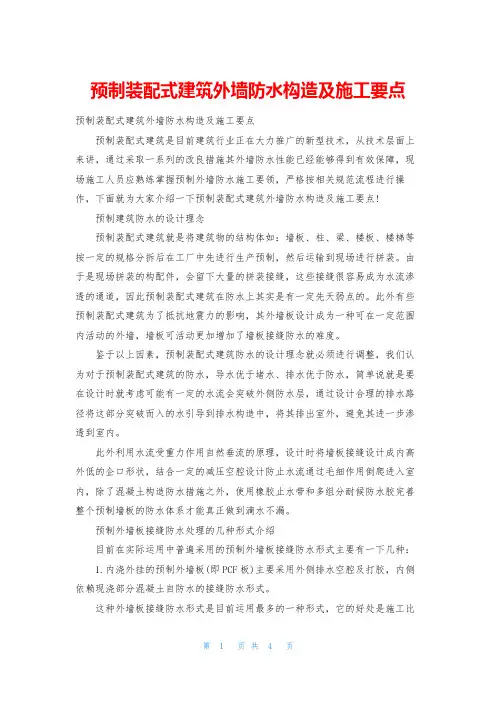

预制装配式建筑外墙防水构造及施工要点预制装配式建筑外墙防水构造及施工要点预制装配式建筑是目前建筑行业正在大力推广的新型技术，从技术层面上来讲，通过采取一系列的改良措施其外墙防水性能已经能够得到有效保障，现场施工人员应熟练掌握预制外墙防水施工要领，严格按相关规范流程进行操作，下面就为大家介绍一下预制装配式建筑外墙防水构造及施工要点!预制建筑防水的设计理念预制装配式建筑就是将建筑物的结构体如：墙板、柱、梁、楼板、楼梯等按一定的规格分拆后在工厂中先进行生产预制，然后运输到现场进行拼装。
由于是现场拼装的构配件，会留下大量的拼装接缝，这些接缝很容易成为水流渗透的通道，因此预制装配式建筑在防水上其实是有一定先天弱点的。
此外有些预制装配式建筑为了抵抗地震力的影响，其外墙板设计成为一种可在一定范围内活动的外墙，墙板可活动更加增加了墙板接缝防水的难度。
鉴于以上因素，预制装配式建筑防水的设计理念就必须进行调整，我们认为对于预制装配式建筑的防水，导水优于堵水、排水优于防水，简单说就是要在设计时就考虑可能有一定的水流会突破外侧防水层，通过设计合理的排水路径将这部分突破而入的水引导到排水构造中，将其排出室外，避免其进一步渗透到室内。
此外利用水流受重力作用自然垂流的原理，设计时将墙板接缝设计成内高外低的企口形状，结合一定的减压空腔设计防止水流通过毛细作用倒爬进入室内，除了混凝土构造防水措施之外，使用橡胶止水带和多组分耐候防水胶完善整个预制墙板的防水体系才能真正做到滴水不漏。
预制外墙板接缝防水处理的几种形式介绍目前在实际运用中普遍采用的预制外墙板接缝防水形式主要有一下几种： 1.内浇外挂的预制外墙板(即PCF板)主要采用外侧排水空腔及打胶，内侧依赖现浇部分混凝土自防水的接缝防水形式。
这种外墙板接缝防水形式是目前运用最多的一种形式，它的好处是施工比较简易速度快，缺点是防水质量难以控制，空腔堵塞情况时有发生，一旦内侧混凝土发生开裂直接导致墙板防水失败。

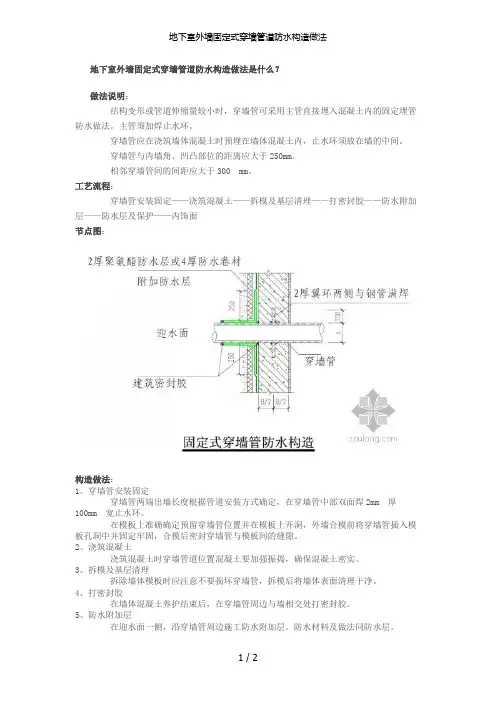

地下室外墙固定式穿墙管道防水构造做法是什么？做法说明：结构变形或管道伸缩量较小时，穿墙管可采用主管直接埋入混凝土内的固定埋管防水做法。
主管须加焊止水环。
穿墙管应在浇筑墙体混凝土时预埋在墙体混凝土内，止水环须放在墙的中间。
穿墙管与内墙角、凹凸部位的距离应大于250mm。
相邻穿墙管间的间距应大于300 mm。
工艺流程：穿墙管安装固定——浇筑混凝土——拆模及基层清理——打密封胶——防水附加层——防水层及保护——内饰面节点图：构造做法：1、穿墙管安装固定穿墙管两端出墙长度根据管道安装方式确定，在穿墙管中部双面焊2mm 厚100mm 宽止水环。
在模板上准确确定预留穿墙管位置并在模板上开洞，外墙合模前将穿墙管插入模板孔洞中并固定牢固，合模后密封穿墙管与模板间的缝隙。
2、浇筑混凝土浇筑混凝土时穿墙管道位置混凝土要加强振捣，确保混凝土密实。
3、拆模及基层清理拆除墙体模板时应注意不要损坏穿墙管，拆模后将墙体表面清理干净。
4、打密封胶在墙体混凝土养护结束后，在穿墙管周边与墙相交处打密封胶。
5、防水附加层在迎水面一侧，沿穿墙管周边施工防水附加层。
防水材料及做法同防水层。
防水附加层沿穿墙管及外墙周边宽度均为250mm。
6、防水层及保护防水附加层验收合格后，在迎水面施工不小于2mm 厚聚氨酯防水涂膜，或不小于4mm厚卷材防水。
卷材防水层在穿墙管收口处打密封胶。
防水层外做防水保护层。
7、内饰面墙外侧防水层等施工完成后施工内饰面。
8、安装管道管道安装时间可在防水/饰面施工前也可在其后，应根据施工方便而定。
但是，无论两者谁先谁后都不得给上道工序造成破坏或对下道工序造成妨碍。
质量控制点：1、钢管与止水环双面满焊2、穿墙管定位安装3、防水附加层范围、厚度控制4、防水层施工5、设备安装与防水/饰面施工顺序。
防水新规外墙两道防水构造做法根据《建筑与市政工程防水通用规范》的规定，建筑外墙防水应根据工程所在地区的工程防水使用环境类别进行整体防水设计。
防水等级为以及的框架填充或砌体结构外墙，应设置2道及以上的防水层。
以下为两道防水的外墙的构造做法参考：一、外墙两道防水构造做法11、第一道防水：3.0mm 厚高分子益胶泥或5.0mm 厚聚合物水泥防水砂浆。
2、第二道防水：1.5mm 厚聚合物水泥防水涂料（Ⅱ型）或2.0mm 厚聚合物水泥防水浆料（Ⅱ型）。
二、外墙两道防水构造做法21、第一道防水：2.0mm 厚聚合物水泥防水浆料（I 型）。
2、第二道防水：1.5mm 厚聚合物水泥防水涂料（Ⅱ型）。
三、外墙两道防水构造做法31、第一道防水：10mm 厚预拌普通防水砂浆（≥P6）或20mm 厚预拌普通防水砂浆（≥P6，兼抹灰）。
2、第二道防水：1.5mm 厚聚合物水泥防水涂料（Ⅱ型）或2.0mm 厚聚合物水泥防水浆料（Ⅱ型）或3.0mm 厚高分子益胶泥或5.0mm 厚聚合物水泥防水砂浆。
四、外墙两道防水构造做法41、第一道防水：3.0mm 厚高分子益胶泥或4.0mm 厚聚合物水泥防水砂浆。
2、第二道防水：3.0mm 厚高分子益胶泥或4.0mm 厚聚合物水泥防水砂浆或5.0～8.0mm 厚高分子益胶泥（兼粘结层）。
五、外墙两道防水构造做法51、第一道防水：3.0 厚高分子益胶泥或5.0mm 厚聚合物水泥防水砂浆或10mm 厚预拌普通防水砂浆（≥P6）。
2、第二道防水：1.5mm 厚聚合物水泥防水涂料（Ⅱ型）。
六、外墙两道防水构造做法6第一道防水：1.5mm 厚聚合物水泥防水涂料（Ⅱ型）或）1.5mm 厚聚合物水泥防水乳液或2.0mm 厚聚合物水泥防水浆料（I 型）。
第二道防水：防水透气膜（有保温层时宜选用）。
聚合物水泥基防水外墙构造做法聚合物水泥基防水外墙构造是一种常见的建筑防水技术，它能有效地保护建筑物的外墙免受水分的侵蚀。
本文将介绍聚合物水泥基防水外墙的构造做法。
一、背景介绍随着建筑技术的不断发展，建筑物外墙的防水技术也得到了极大的改进和提升。
传统的外墙防水材料常常存在使用寿命短、易破损等问题，而聚合物水泥基防水技术则能够有效地解决这些问题。
二、聚合物水泥基防水外墙的构造做法1. 基层处理：在进行聚合物水泥基防水外墙施工之前，首先要对基层进行处理。
基层处理包括清洁基层、修补裂缝、打磨表面等步骤，以确保基层平整、坚固。
2. 基层处理剂的涂刷：在基层处理完成后，需要使用聚合物基层处理剂对墙面进行涂刷。
聚合物基层处理剂能够增强基层的附着力和抗渗性，提高整体的防水效果。
3. 防水涂料的涂刷：在基层处理剂干燥后，可以开始涂刷防水涂料。
防水涂料是聚合物水泥基防水外墙的核心材料，其具有优异的耐水性和抗渗性能，能够有效地防止水分渗入墙体内部。
4. 纤维网的加固：为了增强聚合物水泥基防水外墙的抗拉强度和抗裂性能，可以在涂刷防水涂料后贴上纤维网。
纤维网能够有效地防止墙体开裂，并增加墙体的整体稳定性。
5. 防水涂料的二次涂刷：经过纤维网加固后，需要进行防水涂料的二次涂刷。
二次涂刷能够进一步提高防水涂料的厚度和附着力，确保整个防水层的质量。
6. 表面处理：在完成二次涂刷后，可以对墙面进行表面处理，以增加外墙的美观性和耐候性。
常见的表面处理方式包括喷涂石材漆、贴面砖等。
三、聚合物水泥基防水外墙的优势1. 耐久性强：聚合物水泥基防水外墙具有较高的耐久性，能够长期保持防水效果，降低维护成本。
2. 抗裂性好：通过加入纤维网等材料，聚合物水泥基防水外墙具有较好的抗裂性能，能够有效防止墙体开裂。
3. 施工简便：聚合物水泥基防水外墙的施工过程相对简便，不需要复杂的操作和设备。
4. 适用范围广：聚合物水泥基防水外墙适用于各种建筑类型和外墙材料，具有较强的适应性。
外墙防水构造
预制装配式建筑技术（简称PC建筑技术，即英文PrefabricatedConcrete 预制混凝土的简称）是一种以预制装配式混凝土结构为主要构件，经装配、连接而成的新兴的绿色环保节能型建筑技术，也是住宅产业化的核心技术。
预制装配式建筑如何做好建筑外墙防水构造施工：
建筑物的防水工程一直是建筑施工中非常重要的一个环节，因为防水效果的好坏直接影响到建筑物今后的使用功能是否完善，经常漏水的房屋是无法满足用户居住和使用的需求的。
1.内浇外挂的预制外墙板（即PCF板）主要采用外侧排水空腔及打胶，内侧依赖现浇部分混凝土自防水的接缝防水形式。
这种外墙板接缝防水形式是目前运用最多的一种形式，它的好处是施工比较简易速度快，缺点是防水质量难以控制，空腔堵塞情况时有发生，一旦内侧混凝土发生开裂直接导致墙板防水失败。
2.外挂式预制外墙板采用的封闭式线防水形式。
这种墙板防水形式主要有3道防水措施，最外侧采用高弹力的耐候防水硅胶，中间部分为物理空腔形成的减压空间，内侧使用预嵌在混凝土中的防水橡胶条上下互相压紧来起到防水效果，在墙面之间的十字接头处在橡胶止水带之外再增加一道聚氨酯防水，其主要作用是利用聚氨酯良好的弹性封堵橡胶止水带相互错动可能产生的细微缝隙，对于防水要求特别高的房间或建筑，可以在橡胶止水带内侧全面施工聚
氨酯防水，以增强防水的可靠性。
每隔3层左右的距离在外墙防水硅胶上设一处排水管，可有效地将渗入减压空间的雨水引导到室外。
封闭式线防水的防水构造采用了内外三道防水，疏堵相结合的办法，其防水构造是非常完善的，因此防水效果也非常好，缺点是施工时精度要求非常高，墙板错位不能大于5mm否则无法压紧止水橡胶条，采用的耐候防水胶的性能要求比较高，不仅要有高弹性耐老化，同时使用寿命要求不低于20年，成本比较高，结构胶施工时的质量要求比较高，必须由专业富有经验的施工团队来负责操作。
3.外挂式预制外墙板还有一种接缝防水形式称为开放式线防水。
这种防水形式与封闭式线防水在内侧的两道防水措施即企口型的减压空间以及内侧的压密式的防水橡胶条是基本相同的，但是在墙板外侧的防水措施上，开放式线防水不采用打胶的形式，而是采用一端预埋在墙板内，另一端伸出墙板外的幕帘状橡胶条上下相互搭接来起到防水作用，同时外侧的橡胶条间隔一定距离设置不锈钢导气槽，同时起到平衡内外气压和排水的作用。
