地下防水工程细部的构造防水及图示一、变形缝(一) 细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。
2 用于沉降和变形缝其最大允许沉降差值不应大于30mm。
当计算沉降值大于30mm 时，应在设计时采取措施。
3 用于沉降的变形缝宽度宜为20～30mm，用于伸缩的变形缝宽度宜小于此值。
4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。
变形缝的几种复合防水构造形式见下图。
图中埋式止水带式外贴防水层复合使用处贴式止水带L≥300 外贴防水卷材L≥400 外涂防水涂层L≥4001—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴防水层图一中埋式止水带与遇水膨胀橡胶条、嵌缝材料复合使用1一混凝土结构；2-中埋式止水带；3一嵌缝材料；4一背衬材料：5一遇水膨胀胶条：6-填缝材料圈一中埋式止水带与可卸式止水带复合使用1-混凝土结构。
2-填缝材料；3-中埋式止水带；4-预埋钢板；5-紧固件压板；6-预埋螺栓；7-螺母；8-垫圈；9-紧固件压块；10-Ω型止水带；11-紧固件圆钢（二）变形缝施工。
1 中埋式止水带施工应符合以下规定：(1) 止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。
(2)止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。
采用扁钢固定时，止水带端训应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。
固定扁钢用的螺栓间距宜为500mm，见下图。
图顶（底）板中埋式止水带的固定1一结构主筋：2一混凝土结构；3一固定用钥筋：4一固定止水带有扁钢；5一填缝材料；6-中埋式止水带；7-螺母：8一双头螺杆(3)中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。
(4)止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。
(5) 中埋式止水带在转弯处宜采用直角专用配件，并应做成圆弧形，橡胶止水带的转角半径应不小于200mm,钢边橡胶止水带应不小300mm.且转角半径应随止带的宽度增大而相应加大，2宜采用遇水膨胀橡胶与普通复合的复合型橡胶条、中间夹有钢丝或纤维织物的遇水膨胀橡胶条、中空圆环型遇水膨胀橡胶条。

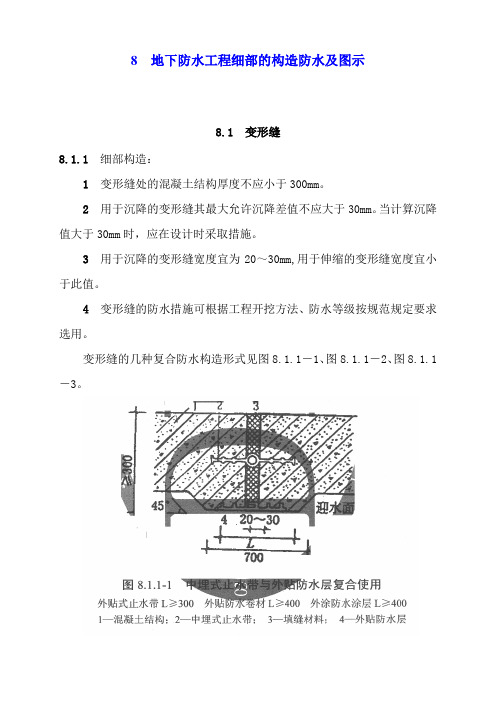

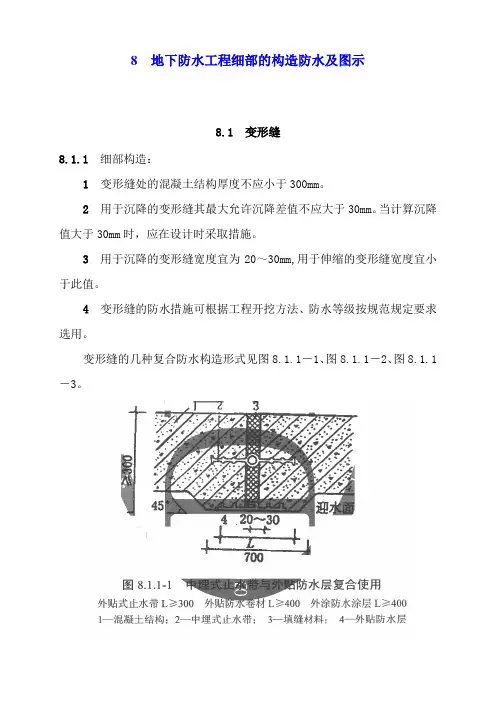

8 地下防水工程细部的构造防水及图示8.1 变形缝8.1.1 细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。
2 用于沉降的变形缝其最大允许沉降差值不应大于30mm。
当计算沉降值大于30mm时，应在设计时采取措施。
3 用于沉降的变形缝宽度宜为20～30mm，用于伸缩的变形缝宽度宜小于此值。
4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。
变形缝的几种复合防水构造形式见图8.1.1-1、图8.1.1-2、图8.1.1-3。
图8.1.1-1 中埋式止水带与外贴防水层复合使用外贴式止水带L≥300 外贴防水卷材L≥400 外涂防水涂层L≥4001—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴防水层图8.1.1-2 中埋式止水带与遇水膨胀橡胶条、嵌缝材料复合使用1—混凝土结构；2—中埋式止水带；3—嵌缝材料；4—背衬材料；5—遇水膨胀胶条；6—填缝材料图8.1.1-3 中埋式止水带与可卸式止水带复合使用1—混凝土结构；2—填缝材料；3—中埋式止水带；4—预埋钢板；5—紧固件压板；6—预埋螺栓；7—螺母；8—垫圈；9—紧固件压块；10—Ω型止水带；11—紧固件圆钢8.1.2 变形缝施工。
1 中埋式止水带施工应符合以下规定：（1）止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。
（2）止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。
采用扁钢固定时，止水带端部应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。
固定扁钢用的螺栓间距宜为500mm，见图8.1.2。
图8.1.2 顶（底）板中埋式止水带的固定1—结构主筋；2—混凝土结构；3—固定用钢筋；4—固定止水带用扁钢；5—填缝材料；6—中埋式止水带；7—螺母；8—双头螺杆（3）中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。
（4）止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。
8 地下防水工程细部的构造防水及图示8.1 变形缝8.1.1细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。
2 用于沉降的变形缝其最大允许沉降差值不应大于30mm。
当计算沉降值大于30mm时，应在设计时采取措施。
3 用于沉降的变形缝宽度宜为20～30mm,用于伸缩的变形缝宽度宜小于此值。
4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。
变形缝的几种复合防水构造形式见图8.1.1－1、图8.1.1－2、图8.1.1－3。
8.1.2变形缝施工。
1 中埋式止水带施工应符合以下规定：(1) 止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。
(2) 止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。
采用扁钢固定时，止水带端训应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。
固定扁钢用的螺栓间距宜为500mm，见图8.1.2。
⑶中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。
⑷止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。
⑸中埋式止水带在转弯处宜采用直角专用配件，并应做成圆弧形，橡胶止水带的转角半径应不小于200mm，钢边橡胶止水带应不小于300mm，且转角半径应随止水带的宽度增大而相应加大。
2 宜采用遇水膨胀橡胶与普通复合的复合型橡胶条、中间夹有钢丝或纤维织物的遇水膨胀橡胶条、中空圆环型遇水膨胀橡胶条。
当采用遇水膨胀橡胶条时，应采取有效的固定措施，防止止水条胀出缝外。
8.2 后浇带8.2.1细部构造：1 后浇带应设在受力和变形较小的部位，间距宜为30～60m，宽度宜为700～1OOOmm。
2 后浇带可做成平直缝，结构主筋不宜在缝中断开，如必须断开，则主筋搭接长度应大于45倍主筋直径，并应按设计要求加设附加钢筋。
后浇带的防水构造见图8.2.1-1、图8.2.1-2、图8.2.1-3。
8.2.2 后浇带施工后浇带施工应符合以下规定：1 后浇带应在其两侧混凝土龄期达到42d后再施工，但高层建筑的后浇带应在结构顶板浇混凝土14d后进行；2 后浇带混凝土施工前，后浇带部位和外贴式止水带应予以保护，严防入杂物和损伤外贴式水带；3 后浇带应采用补偿收缩混凝土浇筑，其强度等级不应低于两侧混凝土；4 后浇带混凝土的养护时间不得少于28d。
1、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。
）22、桩头部位的防水施工23、变形缝防水卷材的施工34、后浇带防水卷材的施工35、穿墙管防水卷材的施工66、边墙预留接茬的处理87、外墙防水收口108、外墙卷材接槎部位109、卷材搭接示意1310、涂料防水地漏部位节点1411、屋面直落式水落口1412、屋面横落式水落口1513、女儿墙泛水收头与压顶1514、等高屋面变形缝防水做法1615、等高屋面变形缝金属盖板做法1616、高低跨变形缝防水做法1717、高低屋面变形缝金属盖板做法1718、外墙变形缝防水做法1818.1无外保温伸缩、抗震缝节点做法1818.2无外保温三缝合一节点做法1818.3有外保温伸缩、抗震缝节点做法1918.4有外保温三缝合一节点做法1919、屋面出入口2020伸出屋面管道201、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。
）2、桩头部位的防水施工①施工流程：检查桩头圆弧基面清理基面粘贴附加层--附加层与主防水层的连接处理主防水层的施工。
②施工方法：用钢丝刷和小铲将桩头圆弧基面清理至无浮尘、无突起即可进行桩头附加层的粘贴。
按：长=桩头周长加上100mm，宽mm裁切附加层卷材，在桩体和卷材两面刷胶，将附加层卷材旋绕两层粘贴在桩体上（应留100mm过度搭接量），附加层卷材与桩体的粘接不应小于200mm。
如图：为防止意外损坏和防止在混凝土垫层施工时污染卷材，应对粘贴好的附加层进行一次性成品保护。
当垫层浇注强度达到设计要求时进行附加层与主防水层的连接施工，如图：3、变形缝防水卷材的施工变形缝处的混凝土厚度不应小于300mm,用于沉降的变形缝沉降量不应大于30mm,变形缝的宽度宜为20-30mm，注意作好卷材的预留量，填充材料可选用聚乙烯发泡塑料棒。
密封材料可选用遇水膨胀橡胶条。
根据工程特点建议使用后浇带超前止水做法,施工时后浇带部位的混凝土应局部加厚,并增设中埋式止水带。
