圆锥动力触探试验报告

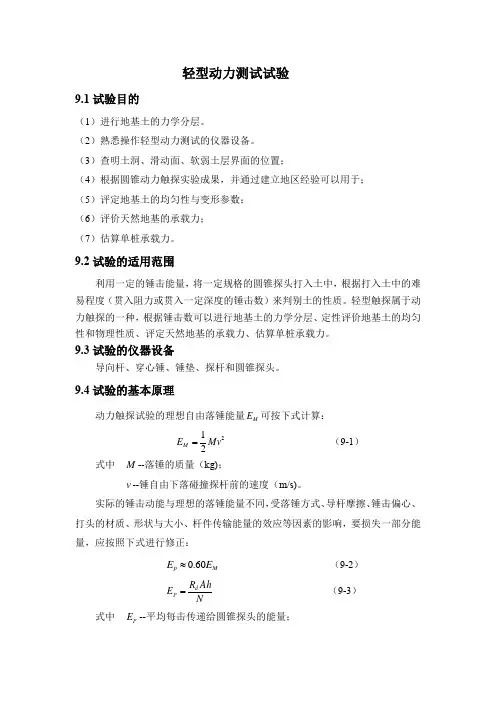

轻型动力测试试验

9.1试验目的

（1）进行地基土的力学分层。

（2）熟悉操作轻型动力测试的仪器设备。

（3）查明土洞、滑动面、软弱土层界面的位置；

（4）根据圆锥动力触探实验成果，并通过建立地区经验可以用于；

（5）评定地基土的均匀性与变形参数；

（6）评价天然地基的承载力；

（7）估算单桩承载力。

9.2试验的适用范围

利用一定的锤击能量，将一定规格的圆锥探头打入土中，根据打入土中的难易程度（贯入阻力或贯入一定深度的锤击数）来判别土的性质。轻型触探属于动力触探的一种，根据锤击数可以进行地基土的力学分层、定性评价地基土的均匀性和物理性质、评定天然地基的承载力、估算单桩承载力。

9.3试验的仪器设备

导向杆、穿心锤、锤垫、探杆和圆锥探头。

9.4试验的基本原理

动力触探试验的理想自由落锤能量ME可按下式计算：

221MvEM （9-1）

式中 M--落锤的质量（kg)；

v--锤自由下落碰撞探杆前的速度（m/s)。

实际的锤击动能与理想的落锤能量不同，受落锤方式、导杆摩擦、锤击偏心、打头的材质、形状与大小、杆件传输能量的效应等因素的影响，要损失一部分能量，应按照下式进行修正：

MpEE60.0 （9-2）

NAhREdP （9-3）

式中 PE--平均每击传递给圆锥探头的能量； h--贯入度；

N--贯入度为h的锤击数；

dR--探头单位面积的动贯入阻力（2/cmJ）；

A--探头的截面积（2cm）。

AsEhNAERPPd

式中 S--为平均每击的贯入度（Nhs)。

圆锥动力触探试验实施细则

1、依据标准

GB50007-2011 《建筑地基基础设计规范》

GB50021-2001 《岩土工程勘察规范》

JGJ340-2015 《建筑地基检测技术规范》

2、检测目的

2.1轻型动力触探试验适用于评价黏性土、粉土、粉砂、细砂地基及其人工地基的地基土性状、地基处理效果和判定地基承载力。

2.2 重型动力触探试验适用于评价黏性土、粉土、砂土、中密以下的碎石土及其人工地基以及极软岩的地基土性状、地基处理效果和判定地基承载力；也可用于检验砂石桩和初凝状态的水泥搅拌桩、旋喷桩、灰土桩、夯实水泥土桩、注浆加固地基的成桩质量、处理效果以及评价强夯置换效果及置换墩着底情况。

2.3超重型动力触探试验适用于适用于评价密实碎石土、极软岩和软岩等地基土性状和判定地基承载力，也可用于评价强夯置换效果及置换墩着底情况。

3.检测设备及其安装

3.1圆锥动力触探试验的设备应符合表1的规定。

表1 圆锥动力触探试验设备规格

类型 轻型 重型 超重型

落锤 锤的质量(kg) 10.0 63.5 120

落距(cm) 50 76 100

探头 直径(mm) 40 74 74

锥角(º) 60 60 60

探杆直径(mm) 25 42、50 50~60

3.2重型及超重型圆锥动力触探的落锤应采用自动脱钩装置。

3.3触探杆应顺直，每节触探杆相对弯曲宜小于0.5%，丝扣完好无裂纹。当探头直径磨损大于2mm或锥尖高度磨损大于5mm时应及时更换探头。

4.现场检测

4.1圆锥动力触探试验应采用自由落锤，地面上触探杆高度不宜超过1.5m，并应防止锤击偏心、探杆倾斜和侧向晃动。

4.2锤击贯入应连续进行，锤击速率宜为（15～30）击/min。

4.3每贯入1m，应将探杆转动一圈半；当贯入深度超过10m，每贯入20cm宜转动探杆一次。

报告编号：BG02FADJ1400004J1 福建省建筑工程质量检测中心有限公司 第1页 共 1 页

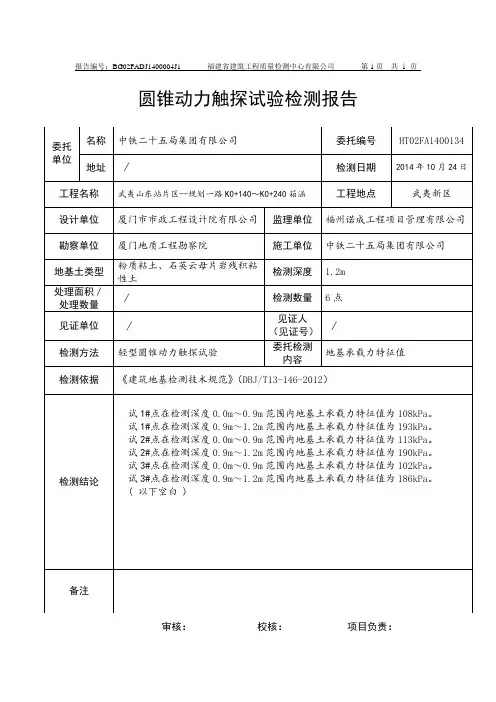

圆锥动力触探试验检测报告

审核： 校核： 项目负责： 委托

单位 名称 中铁二十五局集团有限公司 委托编号 HT02FA1400134

地址 / 检测日期 2014年10月24日

工程名称 武夷山东站片区--规划一路K0+140～K0+240箱涵 工程地点 武夷新区

设计单位 厦门市市政工程设计院有限公司 监理单位 福州诺成工程项目管理有限公司

勘察单位 厦门地质工程勘察院 施工单位 中铁二十五局集团有限公司

地基土类型 粉质粘土、石英云母片岩残积粘性土 检测深度 1.2m

处理面积／

处理数量 / 检测数量 6点

见证单位 / 见证人

（见证号） /

检测方法 轻型圆锥动力触探试验 委托检测内容 地基承载力特征值

检测依据 《建筑地基检测技术规范》（DBJ/T13-146-2012）

检测结论

试1#点在检测深度0.0m～0.9m范围内地基土承载力特征值为108kPa。

试1#点在检测深度0.9m～1.2m范围内地基土承载力特征值为193kPa。

试2#点在检测深度0.0m～0.9m范围内地基土承载力特征值为113kPa。

试2#点在检测深度0.9m～1.2m范围内地基土承载力特征值为190kPa。

试3#点在检测深度0.0m～0.9m范围内地基土承载力特征值为102kPa。

试3#点在检测深度0.9m～1.2m范围内地基土承载力特征值为186kPa。

( 以下空白 )

备注 规划一路K0+140～K0+200箱涵基底

轻型动力触探试验简报

参考依据：

《建筑地基检测技术规程》（DBJ/T13-146-2012）、《建筑地基处理技术规范》（JGJ79-2012）及设计院提供的图纸中的有关条款

第 1 页 共 9 页 监督编号：[非上传监管网项目，请删除]

轻型圆锥动力触探试验

检 测 报 告

工程名称： ★

工程地点： ☆

委托单位： ●

检测日期： 2014年9月1日～11月17日

报告总页数： 81页（含此页及监管页）

报告编号： 1DJ1B-1400001

广东真正工程检测有限公司

二○一五年×月×日 第 2 页 共 9 页

★

轻型圆锥动力触探试验检测报告

现场检测人员： 上岗证号：

上岗证号：

报 告 编 写： 上岗证号：

校 核： 上岗证号：

审 核： 上岗证号：

批 准：

声明： 1、本检测报告涂改、换页无效。

2、如对本检测报告有异议，可在报告发出20日内向本公司提请

书面复议。

3、未经本公司书面批准，不得复制此检测报告（完整复制除外）。

广东真正工程检测有限公司

二○一五年×月×日

地 址：广州市萝岗区广州高新技术产业开发区科学大道119号102 邮政编码：510663

电 话：(020)85610818 联 系 人：魏玲玲

E -mail：*************第 3 页 共 9 页 工 程 概 况 表1
