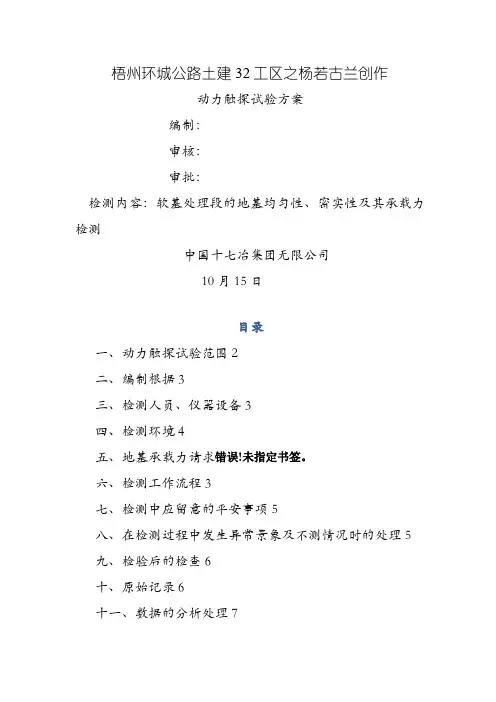

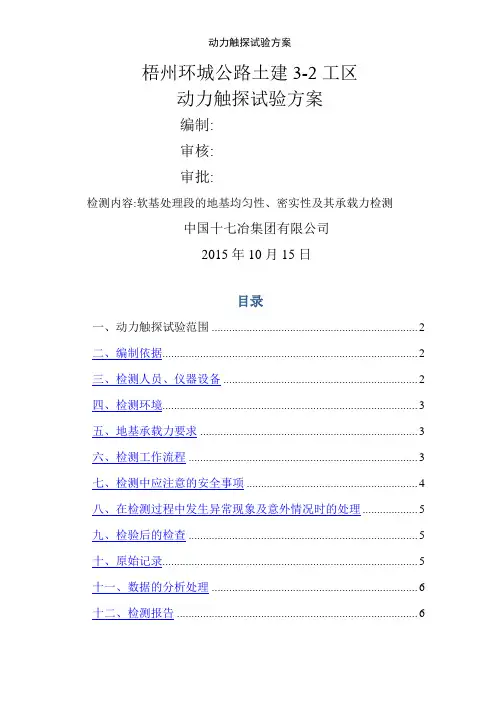

动力触探试验方案

梧州环城公路土建32工区之袁州冬雪创作

动力触探试验方案

编制：

审核：

审批：

检测内容：软基处理段的地基平均性、密实性及其承载力检测

中国十七冶集团有限公司

10月15日

目次

一、动力触探试验范围2

二、编制依据3

三、检测人员、仪器设备3

四、检测环境4

五、地基承载力要求错误!未指定书签。

六、检测工作流程3

七、检测中应注意的平安事项5

八、在检测过程中发生异常现象及意外情况时的处理5

九、检验后的检查6

十、原始记录6

十一、数据的分析处理7 十二、检测陈述7

十三、附表7

一、试验范围

本标段软基大部分为水田路段，由于长期受到水的浸泡，冲击层粘土呈现软塑饱和状态，形成软土地基，路基填筑后极易形成沉降或不平均沉降过大，导致路基剪切、滑动破坏等现象，必须对其停止处理后方能填筑路基.本标段软基处理法子有：换填法、水泥搅拌桩法等二种处理手段.

根据设计要求，软基处理正式施工前必须停止现场动力触探试验，以确定水泥搅拌桩桩距和软基换填深度，指导现场施工.动力触探试验适用于停止力学分层，评定土的平均性和物感性质（状态、密实度）、土的强度、地基承载力、单桩承载力、软硬土层界面、检测地基处理效果.

本工程动力触探试验范围见附表.

二、编制依据

（1）《建筑地基基础设计规范》GBJ789

（2）《圆锥动力触探试验规程》YS 52192000

三、检测人员、仪器设备

3.1、检测人员：总包试验人员、监理试验人员，我工区试验人员. 3.2、仪器设备：轻便圆锥动力触探仪（探头、触探杆、穿心锤）.

3.2．1仪器设备符合有关尺度、规范、和规程要求.

3.2．2仪器有效性：仪器设备每一年停止一次自检，其技术指标符合仪器质量尺度的要求.

3.2．3仪器呵护措施：运输过程中应将圆锥头装配并包装妥当，防止锥头受撞变形.

四、检测环境

检测场地概况部分平整，无积水.

五、地基承载力要求

根据设计要求，软基换填和水泥搅拌桩路段地基承载力要求不小于150Kpa.

六、检测工作流程

6.1、丈量放样

试验前我工区丈量人员对路基放样，标出路基中桩、两侧边桩，作出分明标识表记标帜，确定软基处治范围.

6.2、测点布设

现场做触探试验每20米一个断面，每一个断面至少做触探试验3个点，触探点离边桩至少3米位置，相邻2个的触探点不大于20米.断面检测换填深度大于设计深度0.5米时，则触探点应加密至56个点，最终确定换填的深度.

6.3、触探试验

3.1、采取自由落锤方法；落距须严格节制在50cm±2cm；

3.2、在原地面触探并计录每打入土层30cm的锤击数.

3.3、触探杆最大偏斜度不该超出2%，锤击贯入应持续停止；同时防止锤击偏心、探杆倾斜和侧向晃动，坚持探杆垂直度；锤击速率每分钟宜为15～30击；

3.4、每贯入1m，宜将探杆转动一圈半.

3.5、当贯入30cm超出100击或当贯入15cm锤击数超出50击时，可停止试验，并记录50击的实际贯入深度，按下式换算成相当于30cm的尺度试验击数.

N10=30×50/△S

式中△S50击时的贯入度（cm）

N10贯入30cm的锤击数

3.6现场做动力触探试验严格依照小黑板写出工程称号、里程桩号、试验时间等信息，并拍摄很多于2张的照片.

6.4、检测数据归档

工区试验室人员和总包部工地试验室停止轻型触探试验检测承载力，总监办见证，对有问题的触探试验路段，由总包部上报总监办，总监办上报宏梧公司，四方收集资料在现场共同确认换填深度. 七、检测中应注意的平安事项

7.1、检测人员进入工程现场检测时必须佩带平安防护设施.如平安防帽等

7.2、其它平安事项应严格按梧州外环高速公路32项目有关规定停止.

八、在检测过程中发生异常现象及意外情况时的处理

8.1、意外情况

8.1.1触探试验过程中如发生非人为的自然事故而造成试验中断，应呵护样品原样，待恢复正常以后，如对检验工作质量无影响，则试验可继续停止，否则检验工作重新开端.

8.1.2检验中仪器、设备发生故障或损坏，应中止试验，呵护样品原样，待解除故障，修复后方可继续试验，如继续试验影响检验质量及成果，试验工作必须重新开端.

九、检验后的检查

（1）对检测仪器设备的技术状态停止检查，并填写“仪器设备使用记录”.

（2）对全部检验数据停止复核，确认无误. 十、原始记录

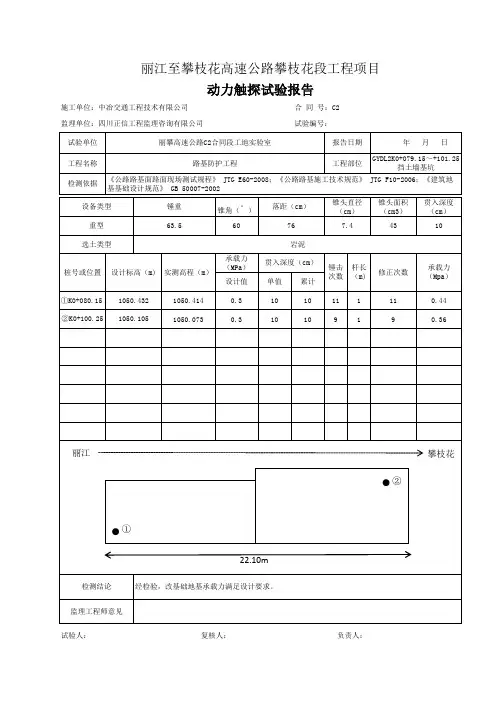

10.1、现场检测数据应按规定格式填写在规定的原始记录表格中，并要实时完成.记录信息应完整、全面、清楚.原始数据和丈量成果应由本试验室人员和总包试验室人员、监理共同断定见证； 在路途中注意保密要求.

10.2、原始记录内容填写应完整，不得用铅笔和圆珠笔，统一使用蓝色或黑色钢笔、签字笔填写.

10.3、原始记录如确需改，作废数据应划两条水平线，将正确数据填在右上方，并加盖更改人印章.

10.4、原始记录内容应包含：试验位置、探杆长度、试验深度、锤击数、贯入度等.

10.5、每一个 桩号所收集的数据必须只有一个唯一性标识，防止混淆.

十一、数据的分析处理

11.1、数据处理：数据收集完成后应根据《建筑地基基础设计规范》（GBJ789）对锤击数停止修正.

11.2、轻便触探试验记录，并应对试验过程出现的异常现象作补偿说明；

11.3、计算公式： 承载力=N*820（N是锤击数） 十二、检测陈述

12.1、检测陈述的编制、审核、批准应严格依照监理

12.2、检测陈述数据真实，毫不故弄玄虚.

十三、附表

复合地基（水泥搅拌桩）

主线

序号 起讫桩号 平均宽度（m） 处理面积（m2） 桩数（根） 均长（m） 总桩长（m）

1 NK43+280～NK43+390 1300 888 5063

2 NK43+540～NK43+660 6850 4680 6 28083

3 NK44+570～NK44+910 9405 6426 48196

4 NK45+000～NK45+160 34 3740 2203 6 13221

5 NK45+220～NK45+460 6860 4042 25462

6 NK45+460～NK45+530 2220 1308 7194

7 NK45+530～NK45+728 5015 2955 6 17728

8 3148 2151 16132

合计 38538 24653 161079

思念互通

1 NK43+100～NK43+280 9935 6788 6 40730

河步互通

1 AK0+000～AK0+255

K46+031.5～K46+290

GK0+120～GK0+240 12110 8274 62058

2 AK0+645～AK0+852.5

BK0+000～BK0+080

CK0+255～CK0+518 1 8203 45115

3 BK0+080～BK0+277 8855 6050 34487

4 CK0+255～CK0+445 5485 3748 19863

合计 38455 26275 161523 填方区软基换填

主线

序号 起讫桩号 处理长度（m） 平均处理宽度（m） 平均处理深度（m）

1 Z2K36+500～Z2K36+502 2

2 Z2K36+515～Z2K36+590 75

3 Y2K36+500～Y2K36+580 80

4 Z2K37+580～Z2K37+750 Y2K37+575～Y2K37+745 170

5 Z2K37+750～Z2K37+825 Y2K37+745～Y2K37+820 75

6 Z2K37+975～Z2K38+019 Y2K37+968～Y2K38+012 44

7 NK38+033～NK38+040 7

8 NK38+130～NK38+175 45

9 NK38+375～NK38+520 145 1

10 NK38+520～NK38+550 30

11 NK38+550～NK38+700 150

12 NK38+700～NK38+785 85

13 NK38+895～NK39+105 210

14 NK39+105～NK39+170 65

15 NK39+275～NK39+470 195

16 NK39+470～NK39+615 145

17 NK39+695～NK39+820右侧 125 2

18 NK39+780～NK39+910 130

19 NK39+910～NK40+068 158 28

20 NK40+090～NK40+210 120

21 NK40+490～NK40+680 190

22 NK40+680～NK40+800 115

23 NK40+800～NK40+955 155

24 NK40+960～NK41+100 140

25 NK41+110～NK41+125 15 2

26 NK41+225～NK41+285 60

27 NK41+420～NK41+540 120

28 NK42+100～NK42+220 220

29 NK43+660～NK43+700 90 17

30 NK43+940～NK44+040 100

31 NK44+040～NK44+115 75

32 NK44+495～NK44+570 165

33 NK45+780～NK45+820 40 26

34 NK45+915～NK46+000 85

小计 3626

填方区软基换填

序号 起讫桩号 处理长度（m） 平均处理宽度（m） 平均处理深度（m）
