发电机保养维修作业指导手册

发电机检修作业指导书

1 准备阶段

工作安排

√ 序号 项 目

1 接受检修任务

2 明确工作任务

3 签发工作票

4 召开班前会 精选文档

第一局部 发电机检修作业指导书

内 容

依据报修记录状况，检修工作负责人招集检修人员集中。

发电机检修

1、填写发电站第一种工作票。

2、交工作票签发人进行审察签发。

3、送工作票到运转班值 , 交值 ( 班 ) 长审察。

1、组织学习本次工作的作业指导书；

2、做好危险点剖析及安全控制举措；

3、交待安全本卷须知；

4、交待人员分工，明确各自的工作范围与安全责任；

5、工用具及资料准备。

. 发电机检修作业指导书

精选文档

危险点剖析及安全控制举措

√ 序号 危险点 安全控制举措

1、严防误操作。在检修前要查对与发电机相关设备两重名称，验电、挂接地线，确认无误前面可进行检修，并设专人监护；

1

2

3

4

触电损害

打开时未作标志，造成装复困难或破坏零件。

起吊转子时损害发电机零件

吊出转子时伤人或火灾

2、严防反送电源和感觉电。拉开有可能反送电的开关，并挂接地线，在有可能产生感觉电的地段加挂接地线。

3、严防人体接触其余带电局部。

1、打开发电机盖板前要做好地点标志，起吊盖板时要防备碰伤发电机内部零件或碳刷集电环。

2、丈量轴与轴之间的空隙，发电机定转子空隙等并做好记录，还应与发电机安装或上一次检修数据进行比较。

3、拆下的零件应搁置在专用箱内，而后冲洗洁净，对破坏的零零件应实时维修或改换。

1、拆下的螺栓和零件要做好标志，妥当保存。在不工作时，发电机定转子均用彩条布盖好，必需时还应贴上封条，以防发买卖外。

2、吊转子磁极要使用专用吊具，特别要采纳举措防备摇动碰伤发电机定子。

1、使用磨光机时，其电源应是装有漏电保护器的拥有双向开关的沟通电源，工作人员应带好安全帽、绝缘手套和防备面罩。

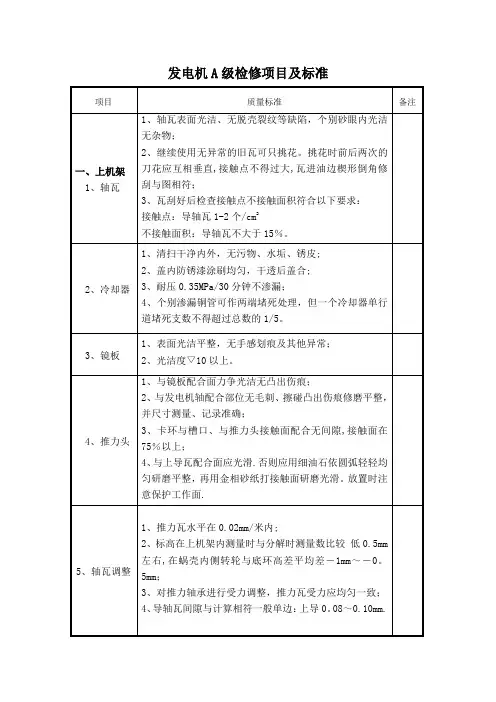

发电机A级检修项目及标准

项目 质量标准 备注

一、上机架

1、轴瓦 1、轴瓦表面光洁、无脱壳裂纹等缺陷，个别砂眼内光洁无杂物；

2、继续使用无异常的旧瓦可只挑花。挑花时前后两次的刀花应互相垂直,接触点不得过大,瓦进油边楔形倒角修刮与图相符；

3、瓦刮好后检查接触点不接触面积符合以下要求：

接触点：导轴瓦1-2个/cm2

不接触面积：导轴瓦不大于15％。

2、冷却器 1、清扫干净内外，无污物、水垢、锈皮;

2、盖内防锈漆涂刷均匀，干透后盖合;

3、耐压0.35MPa/30分钟不渗漏；

4、个别渗漏铜管可作两端堵死处理，但一个冷却器单行道堵死支数不得超过总数的1/5。

3、镜板 1、表面光洁平整，无手感划痕及其他异常；

2、光洁度▽10以上。

4、推力头 1、与镜板配合面力争光洁无凸出伤痕；

2、与发电机轴配合部位无毛刺、擦碰凸出伤痕修磨平整，并尺寸测量、记录准确；

3、卡环与槽口、与推力头接触面配合无间隙,接触面在75％以上；

4、与上导瓦配合面应光滑.否则应用细油石依圆弧轻轻均匀研磨平整，再用金相砂纸打接触面研磨光滑。放置时注意保护工作面.

5、轴瓦调整 1、推力瓦水平在0.02mm/米内;

2、标高在上机架内测量时与分解时测量数比较 低0.5mm左右,在蜗壳内侧转轮与底环高差平均差―1mm～―0。5mm；

3、对推力轴承进行受力调整，推力瓦受力应均匀一致；

4、导轴瓦间隙与计算相符一般单边：上导0。08～0.10mm. 发电机A级检修项目及标准

项目 质量标准 备注

3、上机架与静子接触处双方清洁无凸起伤痕、锈斑、螺栓紧固接触严密70％以上无间隙，上机架水平合格，检修前后无明显变化；

4、冷却水试压内外接头处均无渗漏；

5、油槽无渗漏油现象。

二、下机架及油槽 与上机架有关条文相同；

三、制动器及制动柜 1、制动块无严重磨损，活塞及缸无锈蚀、毛刺、擦碰凸起伤痕上下活动灵活自如。

操作和保养手册

3500发电机组

YAD1-以上(发电机组)ZAD1-以上(发电机组)ZAH1-以上(发电机组)ZAJ1-以上(发电机组)ZAP1-以上(发电机组)PBR1-以上(发电机组)PDR1-UP(发电机组)ZAR1-UP(发电机组)CTH1-UP(发动机)1FZ1-以上(发动机)1GZ1-UP(发动机)SCBU7789-09

112004

(中文版112004)重要安全信息

产品操作、保养和修理中发生的大多数事故，都是由于不遵守基本安全规则或预防措施而引起

的。若能在事故发生前认识到各种潜在危险，事故往往可以避免。人员必须对潜在的危险保持警

惕，其中包括可能影响安全的人为因素。还必须进行必要的培训，以掌握正确执行各种功能的技

能和工具。

对该产品进行不正确的操作、润滑、保养或修理可能引发危险，甚至可能会造成人员伤亡。

在确认已经获得执行此工作的授权并且阅读和了解了操作、润滑、保养和修理信息前，不要操

作本产品或者对本产品执行任何润滑、保养或修理工作。

本手册中及产品上均提供有安全预防措施和警告。如果对这些危险警告不加以注意，可能会导致

自身或他人伤亡。

危险情况以“安全警告符号”后跟“危险”、“警告”或“当心”等“警示文字”来标识。安全警告的“警告”标签如下所示。

此安全警告符号的含义如下：

注意！提高警惕！事关您的安全。

该警告下面的信息说明具体危险情况，或以文字书写，或以图形表示。

对于可能造成产品损坏的片面操作，在产品上和本手册中均以“注意”标志表示。

Caterpillar无法预料到可能发生危险的每一种情况。因此，本手册和产品上的警告并不包

罗所有情况。请务必首先考虑在使用场所操作本产品所适用的所有安全守则和预防措施，包

括具体地点的规定以及适用于现场的预防措施，不得超出本手册的范畴使用本产品。如果采

用了并非Caterpillar公司专门推荐的工具、流程、工作方法或操作技术，必须确保该工

具、流程、工作方法或操作技术对您自己和他人是安全的。您还应当确保已经获得执行此工

工棚电力开发有限公司 文件包编号：2014-J02

受 控 号：

水轮发电机组A级检修

机械作业指导书

批 准：

审 核：

编 制： 黎广全

检修设备名称： 2号水轮发电机组

设备单位： 工棚电力开发开发有限公司

检修单位：

工棚电力开发有限公司

检修文件包交底记录表 页数：1/1

工程名称 工棚 水电厂№ 2 机组

A级检修 作业项目名称

主 持 人 交 底 人

检修负责人 交底日期

参加交底人员签名：

交底主要内容（施工工序、技术、质量、安全、环境关键点及控制措施）：

一、主要工作内容：

1、水轮机轴承 2、导水机构 3、转轮及主轴 4、蜗壳与尾水管 5、发电机轴承 6、定、转子检查 7、空气冷却器 8. 机架 9、制动装置 10、机组整体试运行 11、其它改造

二、修前存在的主要问题：

因顶盖止漏环脱落，导致转轮止漏环、主轴、密封损坏

三、危险源控制、安全要点：

1、严格执行《电业安全工作规程》、《危险点分析及预控措施》及有关规定

2、设备检修前做好各项安全措施

3、各项工器具应经过检验合格才能使用

4、检修过程中应服从负责人指挥

四、技术要求：

1、严格执行检修工艺规程

2、检修项目不漏项

五、环境及文明生产要求：

1、戴安全帽，穿符合要求的工作衣，高空作业系安全带；

2、工完料净场地清。

3、现场按定置摆放。 工棚电力开发有限公司 工 作 指 令

设备编码： 设备名称

№ 2 机 A级 检修 页数： 1 /1

项目序号： 适用规程： 设备位置：

工作描述：

本作业指导书适用于水轮发电机大修等项目
