电感类来料检验规范

  • 格式：doc
  • 大小：48.00 KB
  • 文档页数：6

精品

可编辑 ﹡﹡﹡修订记录﹡﹡﹡

发布日期 版本 修订内容 备注

A/0 新版发行

1. 目 的

根据《元器件规格书》规格要求检验供应商来料，为IQC来料检验，提供检验项目、标准及方法指导。通过检验保证生产使用的物料满足公司的品质要求。 精品

可编辑 2．范围

本规范适用于我公司所有电容类物料来料检验。

3．检验方式

3.1 常规来料检验：

常规来料检验即针对每批次来料检验；

依据GB2828-2003 II级一次抽样，致命缺陷(CR)AQL=0.1；重缺陷(MA)AQL=0.15；轻

缺陷(MI)AQL=0.65。

3.2 特殊检验：

特殊检验即由于检测条件或检测必要性决定，检测频度参见备注说明，

抽样等级、缺陷等级参照常规来料检验。

4．试验项目

4.1 产品包装检查；

4.2 产品外观及完整性检查；

4.3 产品尺寸检查；

4.4 产品性能检查；

4.5 产品环保要求检查；

4.6 实物装配性/可焊性检查。

5. 检验依据 精品

可编辑 《元器件规格书》、承认书（规格书）、产品BOM。

6．备注

若客户对物料有特殊要求时，以客户要求为准，其他未规定的项目按国家通用标准执行；来料规格型号与BOM或封样不符时，缺陷类别为重缺陷(MA)。

7．检验项目与标准

类别 检验

项目 检验标准 检验方法 工具 缺陷等级 来料检验 特

殊

检

验 备

注

（一）

产品外观/完整性检查 外观/完整性检查 1、编带包装：要求物料整齐，无反向、无散落，无引脚变形，包装规格与元器件规格书要求一致

2、散包包装：要求物料引脚无变形

3、物料本体无破损，丝印清晰，标识负极与引脚对应

4、引脚无氧化、脏污、断裂 目测判断是否通过

目测 MA ★

标签内容检查 1、有供应商名称及代码

2、标识物料型号与实物对应

3、条码信息与编码对应

4、标识数量与订单及实物数量对应

5、有RoHS环保标识

6、有出货检验报告

7、实物和标签一致

8、来料实物数量正确

9、没有混料 目测判断是否通过 MA ★

（二）产品尺寸检查 尺寸 1、本体尺寸：高度、长度

2、引脚尺寸：脚距、脚长、引脚线径

3、贴片封装：参照元依照《元器件规格书》检验封装尺寸是否在公差范围以内 游标卡尺 MA ★ ★ 库存超期检验 精品

可编辑 器件规格书标识尺寸测试

（三）产品性能检查 测试电感值 用LCR数字电桥检查电感的感值（电感值的实际测量必须在标准值±误差值范围之内。） LCR数字电桥--判断是否通过 LCR数字电桥 CR ★ ★ 库存超期检验

耐热冲击性能检验 在260℃锡炉试验5S

后参数仍满足规格 在手工浸锡炉上做耐热试验--试验后重新进行以上三项测试 锡炉 MA ★ ★ 库存超期检验

在260℃环境下5S后电感无变形 使用热风枪调260℃从各方向对样品加热---5S后目测判断是否通过 热风枪 MA ★

（四）产品环保要求检查 ROHS检查 物料符合环保标准，具体可查“ROHS检测仪操作规范”中相关要求 检查ROHS检测仪是否正常---正常后，把物料放入仪器中，检测相关含量是否符合环保要求（具体可查“ROHS检测仪操作规范”）--判断是否通过 ROHS检测仪 CR ★ ★ 库存超期检验

REACH检查 物料符合环保标准 通过检查第三方REACH报告判断是否符合REACH环保要求 目测 CR ★ 每年检验一次

（五）实物装配性/可焊性检查 试装 能在对应的印刷电路板上顺利插装 试装判断操作是否容易插装 匹配印刷电路板 MA ★ ★ 库存超期检验

可焊性检查 在250℃锡炉试验3S后完全上锡 在手工浸锡炉上做上锡试验—试验后通过目测判断上锡效果 锡炉 MA ★ 库存超期检验

附录:

电感的一般标称和识别

1H= 1000 mH = 1000000 μH = 1000000000 nH 精品

可编辑 电感代号 电感值

1N0 1nH

100 10nH

101 100nH

102 1uH

103 10uH

104 100uH

105 1mH

说明：前两位为有效值，后一位为零的个数！

1、电感器的标称方法有两种：第一种为直标法，第二种为色标法 ！

(1)、直标法：即将电感量直接印在电感器上

(2)、色标法：即用色环表示电感量，单位为mH，第一二位表示有效数字，第三位表示倍率，第四位为误差。

颜色 有效数字 倍率 允许偏差（％）

黑 0 1

棕 1 10 ±1

红 2 100 ±2

橙 3 1000 精品

可编辑 黄 4 10000

绿 5 100000 ±0.5

蓝 6 1000000 ±0.25

紫 7 10000000 ±0.1

灰 8 100000000

白 9 1000000000 +5~-20

金 0.1 ±5

银 0.01 ±10

编 制 ： 蔡清派 审 核： 批 准：

合集下载

01-08磁环,电感进料检验规范

01-08磁环,电感进料检验规范

深圳市文通电子有限公司 文件编号 WI-PG-001-08

制定日期 2011-11-1

文件名称 磁环，电感进料检验规范 页 次 1

版 本 A/0

1．目的用途: 严格检验，控制不良品使用，保证来料满足产品质量要求。

2. 适用范围: 磁环，电感。

3．抽样依据：按《抽样作业办法》正常 Ⅱ级水准，CRI=0 , MAJ=0.65 , MIN=1.5。

4．.作业内容：

项目 内容 工具 检验标准 缺陷描述 阶层

包

装 标识 目视 外包装有明确的标识，注明规格、型号、数量、日期。 无标贴或未注明产品名称、规格、数量、日期等；影响辨认。 MIN

物料 目视 包装统一，干净、整洁、无破损、不影响搬运、储存；无错装、混装少装。 包装不统一，潮湿破损；影响搬运、储存；少装、混装、错装。 MIN

外

观 外表 目视 外表无缝隙，破损，断裂 本体缝隙，破损，断裂 MIN

颜色 目视 磁环颜色要与要求一致 磁环颜色与要求不一致 MIN

尺寸 游标卡尺 磁环尺寸与要求一致 尺寸与要求不一致 MAJ

材质 样板 与样板相同 材质与样板不同 MAJ

性

能 电感量 L.C.R 电感量要与要求一致 电感量要与要求不一致 MAJ

制 订： 审 核： 批 准：

电子配件来料检验规范

电子配件来料检验规范

电子配件来料检验规范

1. 背景

电子配件的来料检验是确保产品质量的重要环节。合理的检验规范能够有效地降低不合格品的发生率，提高产品的可靠性和稳定性。

2. 目的

本规范的目的是规范电子配件来料检验的过程和标准，确保所使用的配件符合要求，从而保证最终产品的质量。

3. 检验内容

电子配件来料检验应包括但不限于以下内容：

- 外观检验：检查配件的外观是否完好无损，无划痕、变形或污染等问题。

- 尺寸检验：检测配件的尺寸是否符合设计要求。

- 功能检验：测试配件的功能是否正常，如电阻、电容、电感等参数是否在允许范围内。 - 包装检验：检查配件的包装是否完好，并核对配件标识是否清晰可辨。

4. 检验标准

电子配件的来料检验应根据以下标准进行：

- 国家相关标准：根据国家相关标准对电子配件进行检验。

- 供应商标准：根据供应商提供的标准对电子配件进行检验。

- 公司内部标准：根据公司的质量管理制度和技术要求对电子配件进行检验。

5. 检验流程

电子配件来料检验的流程如下：

1. 接收配件：接收来料配件，并进行验收登记。

2. 外观检验：对配件的外观进行检查。

3. 尺寸检验：使用合适的工具对配件的尺寸进行测量。

4. 功能检验：使用适当的设备和方法对配件的功能进行测试。

5. 包装检验：检查配件的包装是否完好，核对标识是否清晰。

6. 判定结果：根据检验结果判定配件是否合格。 7. 记录检验结果：将检验结果记录在检验报告中，并进行归档。

6. 检验记录与报告

电子配件来料检验的结果应记录在检验报告中，包括以下内容：

- 配件名称、批次号、生产日期等基本信息。

- 检验项目和标准。

- 检验结果和判定。

- 异常情况的处理措施。

检验报告应及时归档，并能够供相关部门查阅和参考。

7. 异常处理

如果在检验过程中发现配件存在异常情况，应及时采取处理措施：

- 对不合格品进行返厂或退货处理。

- 追查异常原因，采取相应的纠正措施，以避免类似问题再次发生。

电感来料检验标准

电感来料检验标准

中国3000万经理人首选培训网站

深圳市德信诚经济咨询有限公司

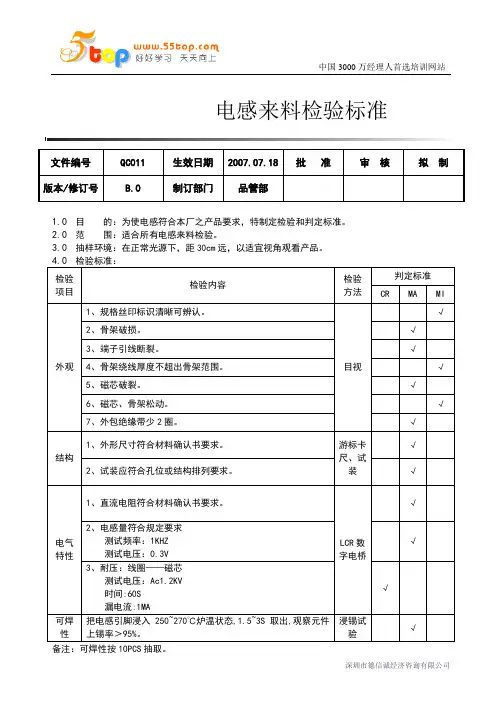

电感来料检验标准
