电动机运行规程国标

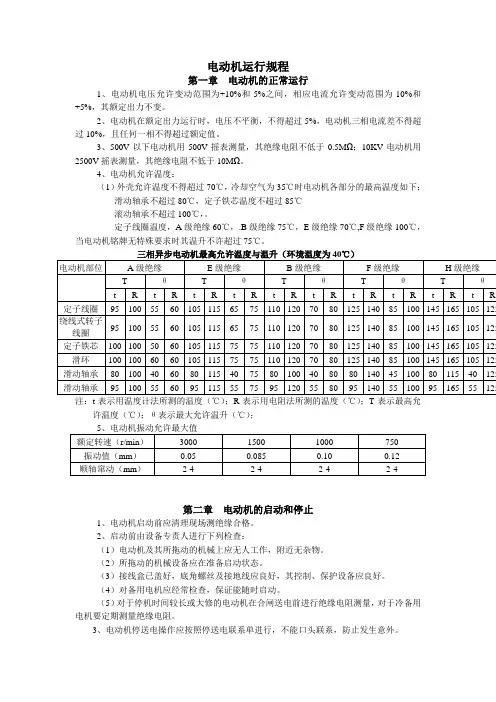

电动机运行规程

第一章 电动机的正常运行

1、电动机电压允许变动范围为+10%和-5%之间，相应电流允许变动范围为-10%和+5%，其额定出力不变。

2、电动机在额定出力运行时，电压不平衡，不得超过5%，电动机三相电流差不得超过10%，且任何一相不得超过额定值。

3、500V以下电动机用500V摇表测量，其绝缘电阻不低于0.5MΩ；10KV电动机用2500V摇表测量，其绝缘电阻不低于10MΩ。

4、电动机允许温度：

（1）外壳允许温度不得超过70℃，冷却空气为35℃时电动机各部分的最高温度如下：

滑动轴承不超过80℃，定子铁芯温度不超过85℃

滚动轴承不超过100℃，。

定子线圈温度，A级绝缘60℃，.B级绝缘75℃，E级绝缘70℃,F级绝缘100℃，当电动机铭牌无特殊要求时其温升不许超过75℃。

三相异步电动机最高允许温度与温升（环境温度为40℃）

电动机部位 A级绝缘 E级绝缘 B级绝缘 F级绝缘 H级绝缘

T θ T θ T θ T θ T θ

t R t R t R t R t R t R t R t R t R t

R

定子线圈 95 100 55 60 105 115 65 75 110 120 70 80 125 140 85 100 145 165 105 125绕线式转子线圈 95 100 55 60 105 115 65 75 110 120 70 80 125 140 85 100 145 165 105 125定子铁芯 100 100 50 60 105 115 75 75 110 120 70 80 125 140 85 100 145 165 105 125滑环 100 100 60 60 105 115 75 75 110 120 70 80 125 140 85 100 145 165 105 125滑动轴承 80 100 40 60 80 115 40 75 80 100 40 80 80 140 45 100 80 115 40 125滑动轴承 95 100 55 60 95 115 55 75 95 120 55 80 95 140 55 100 95 165 55 125注：t表示用温度计法所测的温度（℃）；R表示用电阻法所测的温度（℃）；T表示最高允许温度（℃）；θ表示最大允许温升（℃）；

四川普什醋酸纤维素有限责任公司作业文件 编 号： G/PC-JS-XX-2010

高压电气设备检修规程 修改状态： A/0

共 5 页 第 1 页

1 高压电动机的运行维护规程

一、目的

高压电动机是企业重要的电气设备，高压电动机的安全运行，关系到工厂的设备和人身安全，为了保证电动机的安全稳定运行，特制定本运行维护规程。

二、范围

适用于运行工厂的高压电动机的运行维护管理。

三、内容

1、运行中的点检及维护（周期为每日）

严格按照高压电机使用说明书要求，运行中，不仅对电机的运行电流、绕组温度等进行监控，还要通过“看、听、摸、闻”来辨别电机运行状况，以进一步拟定电机的定期检修计划。

1.1看：

1.1.1运行巡检，每日一次，并在巡检记录上记录巡视情况。

1.1.2日常现场点检中，检查电机外观情况，有无渗漏油，电机冷却装置工作状况；

1.1.3检查滑动轴承润滑情况，油位是否准确，甩油环工作是否正常。

1.2听：

1.2.1用听音棒听滚动轴承的运转声音，检查轴承的润滑及磨损状况有无变化；

注意:滚动轴承一定要按加油量、加油周期、规定的品牌进行加油，加油时必须在电机运行时进行；当巡检时发现轴承有缺油现象，四川普什醋酸纤维素有限责任公司作业文件 编 号： G/PC-JS-XX-2010

高压电气设备检修规程 修改状态： A/0

共 5 页 第 2 页

2 也必须按上述要求进行补油。

1.2.2检查电机有无电磁异音或机械摩擦声。

1.3摸：

1.3.1用手感觉电机的机体和轴承温度变化情况；

1.3.2检查电机进、出风温度，以判断电机冷却风道是否堵塞；

1.3.3检查电机振动情况，必要时做在线振动的测定。

其中：轴承横向双幅振动不得超过下列数值：

电动机级数 2级 4级 6级 8级 10级 12级以上

允许振动量 0.06 0.09 0.10 0.12 0.16 0.20

电动机运行规程

1 电动机运行管理分工

1.1 电动机启动前的绝缘电阻测定由电气值班人员进行。

1.2电动机的电源停送操作应由电气人员进行，电动机启动由机组值班人员进行。

1.3电动机的外部检查应由机组人员进行，但电气值班人员也应定期检查，如发现电动机运行不正常，需改变运行方式，则必须通过机组值班人员及其主管值班长。

1.4 机组值班人员发现电动机异常，如不能自行解决，应通知电气值班人员处理，无法继续运行时，立即停运，并投入备用设备。

2 电动机的操作

2.1 启动前的准备及检查

2.1.1 检修后及长期备用的电动机在合闸使用前，应测定绝缘电阻，低压电动机用500V摇表测量，高压电动机用2500V摇表测量，绝缘电阻换算到热状态下（75℃），应为每千伏工作电压不低于1MΩ。

2.1.2 电动机合闸前，机组值班人员应进行下列检查：

a. 本体及附近应无杂物，外壳接地线应牢固完整，电缆接地引线应接好，并装好固定缆盒护罩；

b. 机组上无人工作；

c. 机械部分应完好；

d. 轴承中润滑油正常；滑动轴承油压建立；水冷却者水系统已投入运行；

e. 检查电动机冷却装臵应正常，并开启冷却水门；

f. 电动机转子和机械转动良好无卡涩；

g. 如有机械原因引起电动机反转，应设法停止反转；

h. 绕线式电动机碳刷、滑环及启动电阻应正常；直流电机的整流子面良好，碳刷接触紧密；

i. 远方操作合闸的电动机应由负责电动机运行人员进行上述检查后，通知操作人员可以启动，运行人员应留在电机旁，直到电动机运行正常为止。

2.2 电动机起停时注意事项

2.2.1 正常情况下应尽量减少电动机的启动次数，鼠笼式电动机在冷却状态下，允许启动两次，每次启动间隔时间不得小于5分钟，在热状态下允许启动一次，只有在处理事故时，以及启动时间不超过2~3秒的电动机，可以多启动一次；当进行动平衡试验时，启动间隔时间为：200千瓦以下电动机不应小于0.5小时,200~500千瓦的电动机不应小于1小时,500千瓦以上的电动机不应小于2小时。

发 电 机 运 行 规 程

批准：

审核：

编写：

热电厂燃气发电车间

2004年11月 发 电 机 运 行 规 程

一、概述：

本型汽轮发电机为隐极式三相同步发电机，它与汽轮机直接耦合传动。

发电机型号QFW—30—2A所表示的意义：

QF：表示空冷汽轮发电机；

W：表示无刷励磁

30：表示30MW，有功功率的兆瓦数

2A：表示2极，新型号励磁

二、技术数据及允许运行方式

1、发电机主要技术参数

发电机型号： QFW-30-2A型

额定功率： 30MW

额定电压： 10.5KV

额定电流： 1941A

功率因数： 0.85

额定转速： 3000r/min

额定频率： 50（+0.5，-1.5）HZ

相 数： 3相

接 法： Y

绝缘等级： F级

冷却方式： 空气冷却

空冷器容量： 830KW

发电机旋转方向：从汽轮机端看为顺时针方向

励磁等级（定、转子）：F级

冷却水最大工作压力 0.196Mpa 冷却空气量 18m3/s

冷却水量 220 m3/h

进水温度 ≤35℃

制造厂： 南京汽轮电机（集团）有限责任公司

交流无刷励磁机型号： TFLW118-3000A

额定频率： 150Hz

额定功率： 118kW

额定电压： 246v

额定电流： 480A

额定转速： 3000r/min

励磁电压： 48.5V

励磁电流： 6.15A

防护等级： IP54

绝缘等级/使用等级： F/F

接线方式： Y
