颞骨及喉部
CT解剖图示
“主编”：杨振刚 青医附院耳鼻咽喉头颈外科
第一版
前言
谨以此书赠予和我在青医附院耳鼻喉科一起工作、学习和战斗的同仁、同学和战友们。三个月转瞬即过，时间虽短，感触颇深。科里的老师、同事和同学们，给予我学习和生活上很大的支持和帮助，虽不能一一道谢，但却铭记在心。
我利用业余时间，在未经官方及老师允许的情况下，下载了青医附院CT影像资料多张，为提高个人阅片水平，凭借一时之冲动和热情，制作了颞骨和喉部CT图示。因有同学得知，想觅之一阅，于是鄙人斗胆，索性印刷此本“非法出版物”，送与同仁朋友，以表寸心。但心惶惶然，因水平极其有限，恐其内错误百出，还望诸位一能予以谅解，二能帮助修改并不吝指正，而如对诸位朋友之阅片水平有些许提高，吾心慰矣。
此致
杨振刚 敬赠
2010-5-15
第一章 颞骨水平位扫描
3 颅中窝上（前）半规管乳突气房杨振刚制乙状窦上半规管层面（自上而下）
4 岩尖气房上半规管后半规管杨振刚制乙状窦总脚弓形下窝弓形下窝层面
内耳道上半规管总脚后半规管乙状窦杨振刚制后半规管层面 5 面神经迷路段层面岩尖气房内耳门面神经迷路段前庭后半规管内耳道底乙状窦杨振刚制
外半规管层面耳蜗顶周上鼓室前庭外（水平）半规管乳突气房鼓窦乙状窦杨振刚制后半规管 6 面神经鼓室段层面鼓膜上隐窝锤骨头面神经鼓室段耳蜗顶周内耳道上鼓室鼓窦入口鼓窦乳突气房前庭杨振刚制
前庭窗层面砧骨窝锤骨头枕骨体及短脚前庭窗锥隆起前庭后半规管耳蜗中周前庭导水管内耳道颈内动脉后升段杨振刚制 7 耳蜗层面颈内动脉后升段耳蜗中周锥隆起锤骨颈砧骨长脚面神经隐窝鼓室窦耳蜗底周鼓窦杨振刚制
一、颞骨正常CT解剖
（一）横断面
图1－3－1
1颈动脉管 2鼓膜 3外耳道 4颞颌关节 5咽鼓管 6鼓室 7颈静脉孔血管部
8乳突蜂房
图1－3－2
1耳蜗 2鼓室 3耳蜗水管 4砧骨长脚 5锤骨颈 6外耳道 7蜗窗 8面神经管乳突段9颈静脉窝
图1－3－3
1锤骨颈 2砧镫关节 3面神经管后膝 4鼓室窦 5耳蜗 6匙突 7镫骨 8锥隆起
9耳蜗水管
图1－3－4
1内耳道 2耳蜗 3面神经管鼓室段 4前庭窗 5锤骨头 6锤砧关节 7砧骨短脚
8前庭 9后半规管
图1－3－5
1面神经管迷路段 2面神经管膝部 3内耳道 4前庭导水管 5前庭 6窦入口
7外半规管 8后半规管 9岩鳞隔 10乳突窦
图1－3－6
1上半规管 2后半规管 3上半规管 4总脚 5弓下管
（二）冠状面
图1－3－7
1耳蜗 2颈动脉管 3岩枕缝 4鼓室
图1－3－8
1Prussak间隙 2耳蜗 3颈动脉管 4岩枕缝 5面神经管膝部 6鼓室盾板 7锤骨
图1－3－9
1耳蜗 2锤骨柄 3鼓膜 4面神经管迷路段 5面神经管鼓室段
图1－3－10
1上半规管 2岩鳞隔 3外半规管 4砧镫关节 5前庭窗 6镰状嵴 7前庭
8面神经管鼓室段 9耳蜗
图1－3－11
1上半规管 2前庭 3外半规管 4蜗窗龛
图1－3－12
1岩乳管 2上半规管 3外半规管 4锥隆起 5颈静脉窝 6总脚 7面神经管第二膝
8鼓室窦
图1－3－13
1枕大孔 2面神经管乳突段 3舌下神经管 4后半规管 5颈静脉结节 （三）斜矢状面：
图1－3－14
1前庭水管 2乳突气房 3乙状窦 4内耳道 5颈动脉管 6颈静脉窝
蚌埠医学院学报２００８年１月第３３卷第１期
［文章编号］１０００－２２００（２００８）０１－００２１－０２
颞骨内乙状窦的显微解剖学观测
孙本路，韩跃峰，詹晓东 ・基础医学・
［摘要］目的：研究颞骨内乙状窦的显微解剖，为耳外科乳突人路手术提供解剖学依据。方法：模拟经乳突入路行耳外科手术，
测量颞骨内乙状窦与周围结构间的距离。结果：乙状窦前板到外耳道后上棘距离为（１３．２８±１．８７）ｍｍ，乙状窦一乳突表面最
短距离为（５．１６±０．７３）ｍｍ，乙状窦上膝一外耳道后上棘距离为（１７．８５±１．６２）ｍｍ，乙状窦下膝一外耳道后上棘距离为
（１９．６８±２．１１）ｍｍ，乙状窦前板到砧骨短脚中点、外半规管隆突的距离分别为（１７．３７±１．５４）ｍｍ、（１４．６１±１．３７）ｍｍ。结论：
测量乙状窦外耳道后壁、乳突表面、半规管的距离对耳外科乳突人路手术有指导意义。
［关键词］颞骨；乙状窦；显微解剖
［中国图书资料分类法分类号】Ｒ ３２３．１ ［文献标识码】Ａ
Ｍｉｃｒｏａｎａｔｏｍｙ ｏｂｓｅｒｖａｔｉｏｎ ｏｆ ｓｉｇｍｏｉｄ ｓｉｎｕｓ ｉｎ ｔｅｍｐｏｒａｌ ｂｏｎｅ
ＳＵＮ Ｂｅｎ－ｌｕ，ＨＡＮ Ｙｕｅ－ｆｅｎｇ，ＺＨＡＮ Ｘｉａｏ—ｄｏｎｇ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｏｔｏｌａｒｙｎｇｏｌｏｇｙ—Ｈｅａｄ ａｎｄ Ｎｅｃｋ Ｓｕｒｇｅｒｙ，Ｔｈｅ Ｆｉｒｓｔ Ａｆｆｉｌｉａｔｅｄ Ｈｏｓｐｉｔａｌ ｏｆ
Ｂｅｎｇｂｕ Ｍｅｄｉｃａｌ Ｃｏｌｌｅｇｅ，Ｂｅｎｇｂｕ Ａｎｈｕｉ ２３３００４，Ｃｈｉｎａ）
［Ａｂｓｔｒａｃｔ］０ｂｊｅｃｆｉｖｅ：Ｔｏ ｓｔｕｄｙ ｔｈｅ ｒｅｌａｔｉｏｎｓｈｉｐ ｂｅｔｗｅｅｎ ｓｉｇｍｏｉｄ ｓｉｎｕｓ ａｎｄ ｉｔｓ ａｄｊａｃｅｎｔ ｓｔｒｕｃｔｕｒｅ ｉｎ ｏｒｄｅｒ ｔｏ ｐｒｏｖｉｄｅ ａｎ ａｎａｔｏｍｉｃ ｂａｓｉｓ
ｆｏｒ ｏｔｏｃｈｉｒｕｒｇｉａ．Ｍｅｔｈｏｄｓ：Ｔｈｅ ｄｉｓｔａｎｃｅ ｂｅｔｗｅｅｎ ｓｉｇｍｏｉｄ ｓｉｎｕｓ ａｎｄ ｉｔｓ ａｄｊａｃｅｎｔ ｓｔｒｕｃｔｕｒｅ ｗａｓ ｍｅａｓｕｒｅｄ ｒｅｓｐｅｃｔｉｖｅｌｙ ｂａｓｅｄ ｏｎ ｔｈｅ

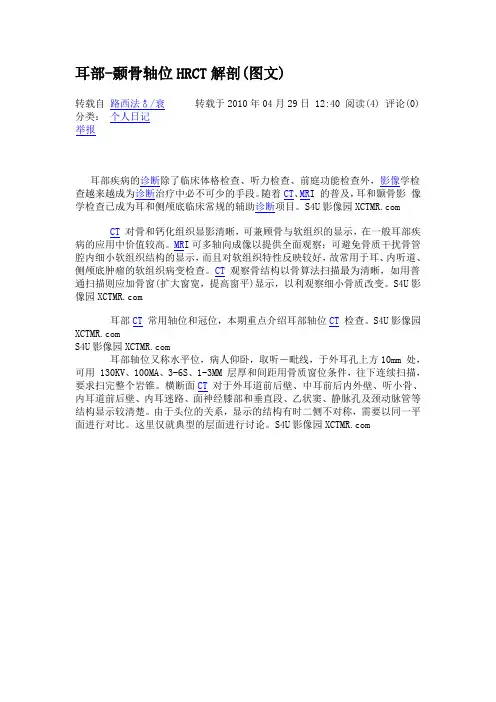

耳部-颞骨轴位HRCT解剖(图文)
