鱼骨图Cause & Effect/Fishbone Diagram 第1章概念与来源鱼骨图又名特性因素图是由日本管理大师石川馨先生所发展出来的，故又名石川图。
鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“因果图”。
鱼骨图原本用于质量管理。
问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。
因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法，又叫因果分析图。
同时，鱼骨图也用在生产中，来形象地表示生产车间的流程。

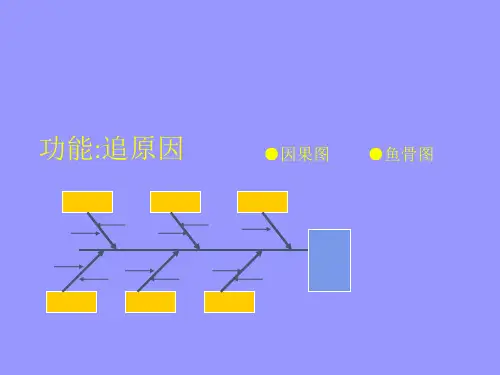

下图为鱼骨图基本结构：一般可转化为三种类型：A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系,对问题进行结构化整理）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）第2章应用场景鱼骨图常用于查找问题的根因时使用，如对于现场客户的需求进行分析整理时可使用该工具分析用户的本质需求。
第3章使用步骤制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。
分析问题原因/结构A、针对问题点，选择层别方法（如人机料法环测量等）。
B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。
C、将找出的各要素进行归类、整理，明确其从属关系。
D、分析选取重要因素。
E、检查各要素的描述方法，确保语法简明、意思明确。
分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手,管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如…不良）；c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。
对人的原因，宜从行动而非思想态度面着手分析；d、中要因跟特性值、小要因跟中要因间有直接的原因-问题关系，小要因应分析至可以直接下对策；e、如果某种原因可同时归属于两种或两种以上因素，请以关联性最强者为准（必要时考虑三现主义：即现时到现场看现物，通过相对条件的比较，找出相关性最强的要因归类。
质量管理工具因果图,如何绘制因果分析图（又称特性要因图、鱼刺分析图）2010-01-313:38如何绘制因果分析图（又称特性要因图、鱼刺分析图）1.因果图的概念因果图(causeandeffectdiagram)是描述、整理、分析质量问题（结果）与影响质量的因素（原因）之间关系的图，因其形状如鱼刺，故又称鱼刺图(fishbonediagram)。
通过对影响质量的因素进行全面系统地整理和分析，可为明确影响质量的因素与质量问题之间的因果关系，最终找出解决问题提供有力支持。
因果图分析法即是用因果分析图分析各种问题产生的原因和由此原因可能导致后果的一种管理方法。
由于因果分析图形状象鱼刺，所以又称为鱼刺图。
它由结果、原因和枝干三部分组成。
结果：表示期望进行改善、追查和控制的对象。
原因：表示对结果可能施加影响的因素。
枝干：表示原因与结果、原因与原因之间的关系。
中央的枝干为主干，用双箭头表示。
从主干两边依次展开的枝干为大枝(大原因即直接原因)，大枝两侧展开的枝干为中枝(间接原因)，中枝两侧展开的枝干为小枝(造成间接原因的上一层原因)，用单箭头表示。
在一个系统中，下一阶段的结果，往往是上一阶段的原因造成的。
用因果图分析法，通过一张图，可把引起事故的错综复杂的因果关系，直观地表述出来，用以分析事故产生的原因和研究预防事故的措施。
消防工作人员应用因果分析法可以用来追查复杂的火灾原因和分析复杂的火险隐患，以期采取相应的处置措施；也可以用来分析工作状况以及工作中可能出现的差错和问题，以便采取预防性和控制性措施。
因果分析法属于定性分析方法，使用方便、层次分明、简明直观。
2.因果图的绘制步骤(1)确定质量问题。
因果图中的“结果”可根据具体需要选择。
(2)组织讨论，尽可能找出可能影响结果的所有因素。
由于因果图是一种枚举法，为了能够把所有重要因素都能列举上，绘制因果图时，强调结合头脑风暴法，畅所欲言，集思广益。
(3)找出因果关系，在图上以因果关系的箭头表示。
鱼骨分析法鱼骨分析法是一种常见且有效的问题解决方法，在许多领域都有广泛的应用。
它以其简洁明了的思维导图形式，帮助人们理清问题的根本原因和可能的解决方案。
本文将详细介绍鱼骨分析法的原理、步骤以及实际应用，旨在为读者提供一种简单易行的问题解决方法。
一、简介鱼骨分析法，又称“因果图”、“鱼骨图”或“Ishikawa图”，是由日本质量管理学家石川馨于20世纪60年代提出的。
它的基本原理是将问题的各个因素归类，并通过思维导图的方式进行整理，以找出问题的根本原因。
鱼骨分析法可以用于解决各种类型的问题，无论是产品质量问题、工作效率问题还是团队合作问题，都能发挥其独特的作用。
二、步骤鱼骨分析法的步骤相对简单，以下是一般的操作流程：1.确定问题：首先要明确问题是什么，将问题清晰地描述出来。
2.选择鱼骨图的类别：根据问题的性质，选择适合的鱼骨图类别。
常见的类别有“人员”、“方法”、“材料”、“测量”、“环境”等。
3.绘制鱼骨图：将所选择的类别作为鱼骨的骨架，将问题与可能的原因分支连接。
可以使用纸笔或电子绘图软件完成。
4.归纳原因：在每个类别下，列举导致问题的可能原因。
这些原因可以是实际存在的问题，也可以是猜测的可能性，只要有助于问题的分析和解决即可。
5.分析原因：针对每个可能原因，进行深入分析和讨论。
寻找与之相关的更深层次的原因，并记录在鱼骨图上。
这个过程可以是一个反复的过程，直到找到问题的根本原因。
6.解决方案：基于对问题原因的深入分析，提出解决方案。
可以根据鱼骨图的结果，制定改进措施，同时考虑成本、时间和其他因素。
7.执行和评估：将制定的解决方案付诸实施，并持续监测和评估效果。
如果问题未完全解决，可以重新进行鱼骨分析，找到新的解决方案。
三、实际应用鱼骨分析法在各个领域都有广泛的应用。
以下是一些实际应用的例子：1.生产和质量管理：在制造业中，鱼骨分析法常用于解决产品质量问题，如产品出现缺陷、产品质量不稳定等。
通过鱼骨分析，可以找到导致问题的原因，并采取相应的改进措施，提高产品质量和生产效率。
QC （旧）七大手法之四——鱼骨图(Fishbone Diagram)一．定义：因果图（Cause and Effect Diagram ），又称特性要因图、鱼骨图、鱼刺图、树枝图、因素图、河图、石川图。
是一种用于分析质量特性（结果）与影响质量特性的可能原因/因素（即潜在原因）之间关系的一种工具。
1953年，由日本东京大学教授Kaoru Ishikawa 石川馨（日本最著名的质量权威，以其发明的鱼骨图——TQM 的七大手法之一而著称，另有一句名言——顾客是任何一个你工作的下家，而不论是他在组织内部还是组织外部——这个创意发展为内部顾客和外部顾客））首次运用鱼骨图帮助川崎钢铁厂的工程师们理解造成生产问题的各因素之间是如何相互关联的。
所以因果图又称为石川图。
因果图的定义：一种表明质量特性与其影响原因之间的关系的图形。
因果图它形象地表示了探讨问题的思维过程，通过有条理地逐层分析，可以清楚地看出“原因—结果”与“手段—目标”的关系，使问题的脉络完全显示出来。
绘制鱼骨图的步骤：1) 确定要对哪些质量问题进行因果分析。
2) 选择其中的一个质量问题，把它写在纸的右侧。
从左至右画出脊骨线，把质量问题用方框框住，当作“鱼头”。
然后写下作为大骨的影响质量问题的基本原因，并用方框框住。
3) 写下影响大骨（基本原因——5M1E ）的第二层原因（中骨）和影响中骨的第三层次原因（小骨）。
原因之间的关系必须是因与果的关系。
如果需要还可以展开到第四层的更为细小的原因（小小骨），直到可以采取措施的具体原因为止（注：大骨与脊骨之间的夹角以60-75º为宜，中骨与脊骨平行，小骨与中骨的夹角同样为60-75º。
一个完整的因果图至少应有二层，许多因果图有三层或更多层。
4) 对每一个原因都进行重要性划分（真因判断——见真因判定表），标识出看上去对质量特性有重要影响的原因(即一般称为的“要因”)，从最层次的原因中（即小骨或小小骨）选取和识别少量的（3～5个）可能对结果有最大影响的原因，将其作为制定改进措施的重点考虑对象，标识的方法可以是用方框框起来或加注特殊的符号。
因果鱼骨图
探寻问题的根源所在
什么是因果鱼骨图
因果鱼骨图帮助项目组用直观的图形找出问题或现象的所有潜在原因，从而追踪出问题的根源。
因果鱼骨图的作用
使项目组将问题的原因而不是症状放在首位；提供一种运用集体智慧解决问题的新方法；直观、简明易操作。
怎么做
1. 将问题简明扼要地写在右边的方框里
2. 确定问题潜在原因的主要类别，将它们连在鱼的脊骨上
3. 用头脑风暴法寻找原因并归类
适用范围
因果图通常是在举行会议的情况下绘制出来，绘制成的是“鱼骨”往往由其他人检查或者用收集的资料进行进一步确证。
实际应用举例：找一张空间很大的，非常清楚的空白鱼骨图展示在工作区的显要位置，部门的每个人都可以将想出的原因及解决办法写在不干胶上，贴到鱼骨图的各个类别中，然后将
这些原因和解决方法经检验后公布出来。
这种做法能将鱼骨图在全部门中推广。
鱼⾻图（⼜名因果图、⽯川图）
鱼⾻图（⼜名因果图、⽯川图），指的是⼀种发现问题“根本原因”的分析⽅法。
鱼⾻图由⽇本管理⼤师⽯川馨先⽣所发明，故⼜名⽯川图。
鱼⾻图是⼀种发现问题“根本原因”的⽅法，它也可以称之
为“Ishikawa”或者“因果图”。
其特点是简捷实⽤，深⼊直观。
它看上去有些像鱼⾻，问题或缺陷（即后果）标在“鱼头”外。
在鱼⾻上长出鱼刺，上⾯按出现机会多寡列出产⽣问题的可能原因，有助于说明各个原因之间是如何相互影响的。
问题的特性总是受到⼀些因素的影响，我们通过头脑风暴法找出这些因素，并将它们与特性值⼀起，按相互关联性整理⽽成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图、特性原因图。
因其形状如鱼⾻，所以⼜叫鱼⾻图（以下称鱼⾻图），它是⼀种透过现象看本质的分析⽅法。
鱼⾻图也⽤在⽣产中，⽤来形象地表⽰⽣产车间的流程。
QC （旧）七大手法之四——鱼骨图(Fishbone Diagram)一．定义：因果图（Cause and Effect Diagram ），又称特性要因图、鱼骨图、鱼刺图、树枝图、因素图、河图、石川图。
是一种用于分析质量特性（结果）与影响质量特性的可能原因/因素（即潜在原因）之间关系的一种工具。
1953年，由日本东京大学教授Kaoru Ishikawa 石川馨（日本最著名的质量权威，以其发明的鱼骨图——TQM 的七大手法之一而著称，另有一句名言——顾客是任何一个你工作的下家，而不论是他在组织内部还是组织外部——这个创意发展为内部顾客和外部顾客））首次运用鱼骨图帮助川崎钢铁厂的工程师们理解造成生产问题的各因素之间是如何相互关联的。
所以因果图又称为石川图。
因果图的定义：一种表明质量特性与其影响原因之间的关系的图形。
因果图它形象地表示了探讨问题的思维过程，通过有条理地逐层分析，可以清楚地看出“原因—结果”与“手段—目标”的关系，使问题的脉络完全显示出来。
绘制鱼骨图的步骤：1) 确定要对哪些质量问题进行因果分析。
2) 选择其中的一个质量问题，把它写在纸的右侧。
从左至右画出脊骨线，把质量问题用方框框住，当作“鱼头”。
然后写下作为大骨的影响质量问题的基本原因，并用方框框住。
3) 写下影响大骨（基本原因——5M1E ）的第二层原因（中骨）和影响中骨的第三层次原因（小骨）。
原因之间的关系必须是因与果的关系。
如果需要还可以展开到第四层的更为细小的原因（小小骨），直到可以采取措施的具体原因为止（注：大骨与脊骨之间的夹角以60-75º为宜，中骨与脊骨平行，小骨与中骨的夹角同样为60-75º。
一个完整的因果图至少应有二层，许多因果图有三层或更多层。
4) 对每一个原因都进行重要性划分（真因判断——见真因判定表），标识出看上去对质量特性有重要影响的原因(即一般称为的“要因”)，从最层次的原因中（即小骨或小小骨）选取和识别少量的（3～5个）可能对结果有最大影响的原因，将其作为制定改进措施的重点考虑对象，标识的方法可以是用方框框起来或加注特殊的符号。
医院PDCA鱼骨图PDCA鱼骨图在医院中的应用鱼骨图，也被称为因果图或者是石川图，是一种用于分析问题根本原因的图表工具。
它能够帮助人们识别问题并找到解决问题的方法。
在医院中，PDCA鱼骨图被广泛应用于质量改进和问题解决过程中。
本文将详细介绍医院PDCA鱼骨图的应用，包括其定义、制作步骤、使用方法以及实际案例。
一、PDCA鱼骨图的定义PDCA鱼骨图是一种图表工具，用于帮助医院团队分析问题的根本原因。
它将问题放在图表的头部，然后通过“鱼骨”的各个支脊来列举可能的原因。
这些支脊通常包括人员、方法、材料、环境、设备等方面，以帮助团队全面思考问题的各个方面。
二、PDCA鱼骨图的制作步骤制作PDCA鱼骨图的步骤如下：1. 确定问题：首先，需要明确要解决的问题。
问题可以是任何与医院运营、服务质量或患者满意度相关的方面。
2. 绘制鱼骨图：在一张大纸上或者电子表格中，绘制一个鱼骨图的框架。
将问题写在图表的头部。
3. 列举可能的原因：在鱼骨图的各个支脊上，列举可能的原因。
这些原因应该覆盖人员、方法、材料、环境、设备等方面。
4. 分析原因：对每个列举的原因进行进一步的分析。
使用5W1H（什么、为什么、何时、何地、谁、如何）的方法，深入挖掘每个原因的细节。
5. 确定关键原因：通过分析原因，确定哪些原因是问题的关键原因。
这些关键原因通常是导致问题发生的主要原因。
6. 制定改进措施：针对每个关键原因，制定相应的改进措施。
这些措施应该具体、可行，并且能够解决问题的根本原因。
7. 实施改进措施：将制定的改进措施付诸实施。
确保适当的资源和支持，以确保改进措施的有效实施。
8. 检查和评估：对实施的改进措施进行检查和评估。
通过收集和分析相关数据，评估改进措施的效果和成效。
9. 标准化和持续改进：将有效的改进措施标准化，并将其纳入医院的日常运营中。
持续监测和改进，以确保问题不再发生或得到有效控制。
三、PDCA鱼骨图的使用方法PDCA鱼骨图可以用于解决各种医院中的问题，如服务质量改进、手术安全、医疗事故分析等。

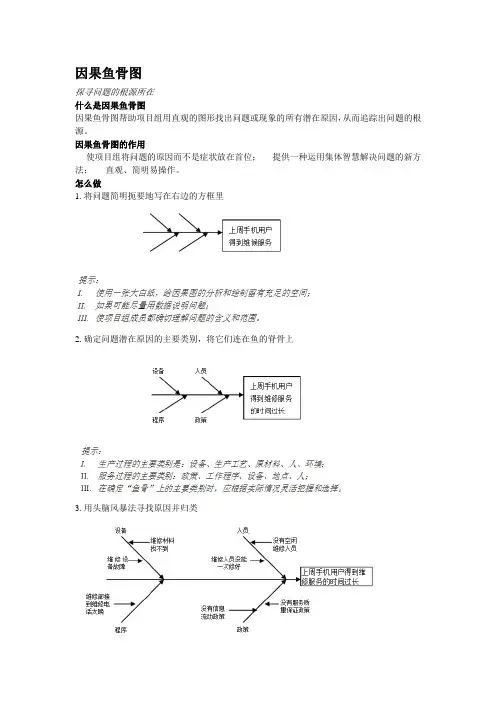

因果鱼骨图
探寻问题的根源所在
什么是因果鱼骨图
因果鱼骨图帮助项目组用直观的图形找出问题或现象的所有潜在原因，从而追踪出问题的根源。
因果鱼骨图的作用
➢使项目组将问题的原因而不是症状放在首位；
➢提供一种运用集体智慧解决问题的新方法；
➢直观、简明易操作。
怎么做
1.将问题简明扼要地写在右边的方框里
提示：
I.使用一张大白纸，给因果图的分析和绘制留有充足的空间；
II.如果可能尽量用数据说明问题；
III.使项目组成员都确切理解问题的含义和范围。
2.确定问题潜在原因的主要类别，将它们连在鱼的脊骨上
提示：
I.生产过程的主要类别是：设备、生产工艺、原材料、人、环境；
II.服务过程的主要类别：政策、工作程序、设备、地点、人；
III.在确定“鱼骨”上的主要类别时，应根据实际情况灵活把握和选择。
3.用头脑风暴法寻找原因并归类
提示：
I.建议先列清单后归类。
这样做的好处是不会因归类而中断因果思考；
II.最好是一个原因只归一类；
III.不断提问：“这类里是什么导致了。
：
IV.原因追究到超出项目组管辖范围止；
V.注意反复出现的原因；
VI.使用多米诺投票法做出选择。
结论：
经过鱼骨图分析发现问题的主要原因在于：员工缺少培训；各部门之间缺少流程控制，衔接不好；
由此可以找到解决办法：进行员工培训，建立部门间信息共享系统以加强流程控制。
适用范围
因果图通常是在举行会议的情况下绘制出来，绘制成的是“鱼骨”往往由其他人检查或者用收集的资料进行进一步确证。
实际应用举例：找一张空间很大的，非常清楚的空白鱼骨图展示在工作区的显要位置，部门的每个人都可以将想出的原因及解决办法写在不干胶上，贴到鱼骨图的各个类别中，然后将这些原因和解决方法经检验后公布出来。
这种做法能将鱼骨图在全部门中推广。
