模板工程施工技术交底

- 1 - 技 术 交 底 记 录

工程名称：益阳高新区东部产业园污水提升泵站工程 编号:

工程部位 污水提升泵站 交底日期 2014年11月3日

施工单位 中建五局土木工程有限公司 交底工程名称 模板工程

交底内容：

工程概况：

污水提升泵站为地上一层高5.4m，地下深6.6m，分为格栅井、水泵间、变配电间及值班休息室四部分，结构为钢筋混凝土框架结构，占地面积252㎡。

一、施工准备

（一）作业条件

1、 模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。验算模板和支撑的强度、风度及稳定性。模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。

2、模板拼装：

（1）拼装场地夯实平整，条件许可时可设拼装操作平台。

（2）按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。

（3）竹胶板模板锯开的边及时用防水油漆封边两道，防止竹胶板使用过程中开裂、起皮。

3、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷隔离剂，分规格码放，并有防雨、防潮、防砸措施。

4、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚已预埋好且可以使用。

5、柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。

（二）材料要求

1、竹胶板模板：尺寸（1220×2440㎜）、厚度（9、12、15、18㎜）（单个工程最好选用不超过两种厚度为合理）。

2、方木：50×100㎜、100×100㎜方木，要求规格统一，尺寸规矩。

3、对拉螺栓：采用ø14以上的Ⅰ级钢筋（最好用HPB235），双边套丝扣，并且两边带好两个螺母，沾油备用。

1 模板工程技术交底

2019年 月 日

工程名称 ****项目

施工单位 ****建设集团有限公司

交底项目 分部工程 地基与基础工程、主体工程

分项工程 模板工程

内容：

一、施工准备

1. 材料及主要机具：

1.1材料：模板，方木、钢管、钢背楞、扣件、穿墙螺栓及pvc套管、脱模剂等。

1.3主要机具：锤子、斧子、打孔电钻、活动扳子、电动扳子、手锯、水平尺、线坠、撬棍等。

2.作业条件：

2.1按工程结构设计图进行模板设计，确保强度、刚度及稳定性。

2.2弹好楼层的墙身线、门窗洞口位置线及标高线。

2.3墙身钢筋绑扎完毕，水电箱盒、预埋件、门窗洞口预埋完毕，检查保护层厚度应满足要求，办完隐蔽工程验收手续。

3、安装模板前应把模板板面清理干净，刷好隔离剂（不允许在模板就位后

刷隔离剂，防止污染钢筋及混凝土接触面，涂刷均匀，不得漏刷）。

二、梁、板、柱模板支架材料选择及搭设方法

1.各层梁、板模板及支架

1.1.各层梁模板及支架(主要采用碗扣式钢管支架)

①梁底及梁侧模板均采用15mm厚红色木夹板。对于梁截面较小的（梁不大于0.21m2)，梁底采用与楼面板用碗扣式钢管支架梁板合支方式进行支顶。梁下龙骨采用木方，横楞采用40mm×60mm木方@300mm设置，纵楞采用2A48钢管支撑；梁侧竖肋采用木方40mm×60mm@300mm，梁侧加固采用定形U形木枋卡，锁φ14螺杆@300mm一道加固，现场根据梁高实际情况锁紧固定。碗扣式钢管支架，由立杆、纵横杆件、碗扣件、可调底座、可调托座、剪刀撑、扫地杆等组成，碗扣式钢管支架的步距为固定规格1600mm，梁下间距为固定规格900mm。

②对于梁截面较大的（梁大于0.21m2的梁），梁底立杆间距1200mm，跨中附加一立杆，即间距为600mm。沿梁长方向可根据梁截面大小按900mm设置，步距跟碗扣式钢管步距一致为1600mm，并与周边碗扣式钢管支架紧密联系成整体。梁下龙骨采用木方，横楞采用40mm×60mm木方@300mm设置，纵楞采用2根2A48钢管支撑；梁侧竖肋采用木方40mm×60mm@300mm，现场根据梁高情况设置梁侧辅助斜撑或对拉螺栓。

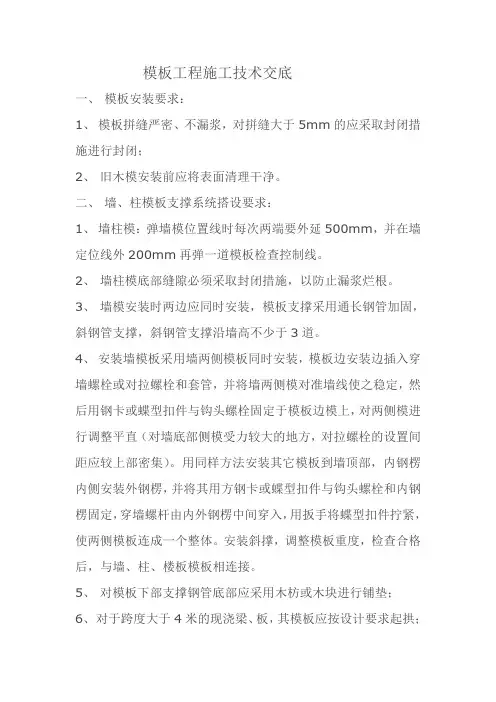

模板工程施工技术交底

一、 模板安装要求：

1、 模板拼缝严密、不漏浆，对拼缝大于5mm的应采取封闭措施进行封闭；

2、 旧木模安装前应将表面清理干净。

二、 墙、柱模板支撑系统搭设要求：

1、 墙柱模：弹墙模位置线时每次两端要外延500mm，并在墙定位线外200mm再弹一道模板检查控制线。

2、 墙柱模底部缝隙必须采取封闭措施，以防止漏浆烂根。

3、

墙模安装时两边应同时安装，模板支撑采用通长钢管加固，斜钢管支撑，斜钢管支撑沿墙高不少于3道。

4、 安装墙模板采用墙两侧模板同时安装，模板边安装边插入穿墙螺栓或对拉螺栓和套管，并将墙两侧模对准墙线使之稳定，然后用钢卡或蝶型扣件与钩头螺栓固定于模板边模上，对两侧模进行调整平直（对墙底部侧模受力较大的地方，对拉螺栓的设置间距应较上部密集）。用同样方法安装其它模板到墙顶部，内钢楞内侧安装外钢楞，并将其用方钢卡或蝶型扣件与钩头螺栓和内钢楞固定，穿墙螺杆由内外钢楞中间穿入，用扳手将蝶型扣件拧紧，使两侧模板连成一个整体。安装斜撑，调整模板重度，检查合格后，与墙、柱、楼板模板相连接。

5、 对模板下部支撑钢管底部应采用木枋或木块进行铺垫；

6、 对于跨度大于4米的现浇梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度为跨度的1‰~3‰。

三、 梁板模板搭设要求：

1、

转换层大梁较大，应根据不同断面增加对拉螺杆，间距均按要求设置。

2、 标准层梁底立、横杆间距为≤800mm，板底立横杆间距≤1000mm；

3、 模板支撑体系必须严格按管理人员的要求进行搭设，搭设完后，应有专人对紧固件、螺栓等进行全面检查，重新拧紧松动的螺丝。

四、 模板拆除要求：

1、

拆模前应达到混凝土的拆模强度要求，墙、梁、柱侧模在混凝土强度能保证其表面及棱角不因拆除模板而损坏，即可拆除。

2、

模板拆除时必须按顺序逐步拆除，严禁乱撬、乱打，野蛮拆除。

3、 模板支撑体系搭设前，核实各部位的轴线与标高是否准确；

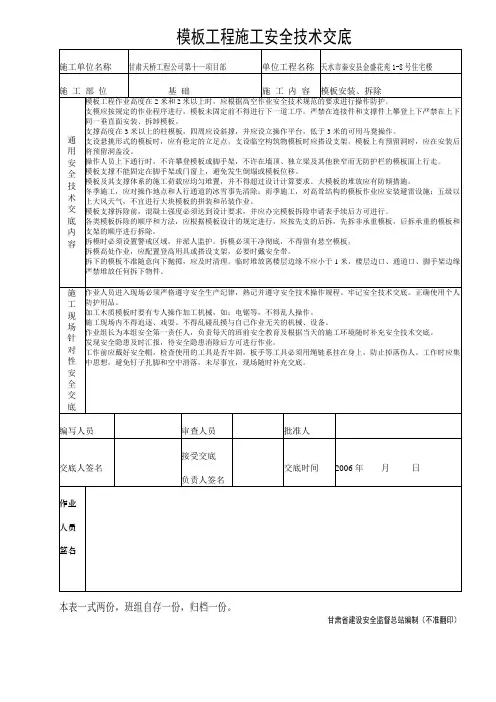

模板工程施工安全技术交底

施工单位名称 甘肃天桥工程公司第十一项目部 单位工程名称 天水市秦安县金盛花苑1-8号住宅楼

施 工 部 位 基 础 施 工 内 容 模板安装、拆除

通

用

安

全

技

术

交

底

内

容 模板工程作业高度在2米和2米以上时，应根据高空作业安全技术规范的要求进行操作防护。

支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。严禁在连接件和支撑件上攀登上下严禁在上下同一垂直面安装、拆卸模板。

支撑高度在3米以上的柱模板，四周应设斜撑，并应设立操作平台，低于3米的可用马凳操作。

支设悬挑形式的模板时，应有稳定的立足点。支设临空构筑物模板时应搭设支架。模板上有预留洞时，应在安装后将预留洞盖没。

操作人员上下通行时，不许攀登模板或脚手架，不许在墙顶、独立梁及其他狭窄而无防护栏的模板面上行走。

模板支撑不能固定在脚手架或门窗上，避免发生倒塌或模板位移。

模板及其支撑体系的施工荷载应均匀堆置，并不得超过设计计算要求。大模板的堆放应有防倾措施。

冬季施工，应对操作地点和人行通道的冰雪事先清除；雨季施工，对高耸结构的模板作业应安装避雷设施；五级以上大风天气，不宜进行大块模板的拼装和吊装作业。

模板支撑拆除前，混凝土强度必须达到设计要求，并应办完模板拆除申请表手续后方可进行。

各类模板拆除的顺序和方法，应根据模板设计的规定进行，应按先支的后拆，先拆非承重模板，后拆承重的模板和支架的顺序进行拆除。

拆模时必须设置警戒区域，并派人监护。拆模必须干净彻底，不得留有悬空模板。

拆模高处作业，应配置登高用具或搭设支架，必要时戴安全带。

拆下的模板不准随意向下抛掷，应及时清理。临时堆放离楼层边缘不应小于1米，楼层边口、通道口、脚手架边缘严禁堆放任何拆下物件。

施

工

现

场

针

对

性

安

全

交

底 作业人员进入现场必须严格遵守安全生产纪律，熟记并遵守安全技术操作规程。牢记安全技术交底。正确使用个人防护用品。
