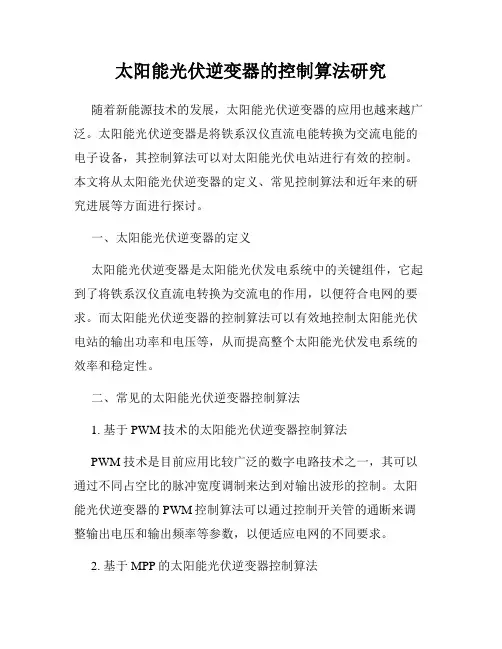

太阳能光伏逆变器的控制算法研究随着新能源技术的发展，太阳能光伏逆变器的应用也越来越广泛。
太阳能光伏逆变器是将铁系汉仪直流电能转换为交流电能的电子设备，其控制算法可以对太阳能光伏电站进行有效的控制。
本文将从太阳能光伏逆变器的定义、常见控制算法和近年来的研究进展等方面进行探讨。
一、太阳能光伏逆变器的定义太阳能光伏逆变器是太阳能光伏发电系统中的关键组件，它起到了将铁系汉仪直流电转换为交流电的作用，以便符合电网的要求。
而太阳能光伏逆变器的控制算法可以有效地控制太阳能光伏电站的输出功率和电压等，从而提高整个太阳能光伏发电系统的效率和稳定性。
二、常见的太阳能光伏逆变器控制算法1. 基于PWM技术的太阳能光伏逆变器控制算法PWM技术是目前应用比较广泛的数字电路技术之一，其可以通过不同占空比的脉冲宽度调制来达到对输出波形的控制。
太阳能光伏逆变器的PWM控制算法可以通过控制开关管的通断来调整输出电压和输出频率等参数，以便适应电网的不同要求。
2. 基于MPP的太阳能光伏逆变器控制算法MPP是太阳能光伏发电系统中的关键参数之一，它可以获得太阳能光伏阵列的最大功率输出。
基于MPP的太阳能光伏逆变器控制算法是通过调整光伏电池模块输出电压和电流，以使其工作点始终在MPP上，从而使整个太阳能光伏发电系统的输出功率最大化。
3. 基于谐振技术的太阳能光伏逆变器控制算法谐振技术是一种应用较新的数字电路技术，其可以通过调整谐振电路的频率和谐振电容等参数来实现对输出波形的控制。
基于谐振技术的太阳能光伏逆变器控制算法可以实现高效、低EMI的输出，同时也可以降低系统的噪声与损耗。
三、近年来的太阳能光伏逆变器控制算法研究进展1. 基于深度学习的太阳能光伏逆变器控制算法深度学习是一种应用较新的人工智能技术，其具有强大的学习和适用性能力，因此在太阳能光伏逆变器控制算法研究中也受到了广泛的关注。
研究表明，基于深度学习的太阳能光伏逆变器控制算法可以有效地提高逆变器的整体性能，并提高太阳能光伏发电系统的效率和稳定性。
逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。
在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。
这就涉及到在逆变过程中的控制算法问题。
只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。
在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。
逆变电源的算法主要有以下几种。
数字PID控制PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，鲁棒性好，可靠性高，是目前应用最广泛、最成熟的一种控制技术。
它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。
将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。
与其它控制方法相比，数字PID具有以下优点：PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。
PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。
PID算法简单明了，便于单片机或DSP实现。
采用数字PID控制算法的局限性有两个方面。
一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。
状态反馈控制状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。
但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。
由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。
三电平逆变器调制方法1. 三电平逆变器调制方法是指一种将直流电能转换为交流电能的电子器件，它通过控制电路中的开关器件，将直流电源的电压转换为三个不同电平的交流电压。
2. 最常用的三电平逆变器调制方法是基于脉宽调制技术，其中包括两种主要调制方法：三角波脉宽调制（SPWM）和正弦波脉宽调制（SPWM）。
3. 在三角波脉宽调制方法中，参考电压信号通常是一个三角波形，它与待生成的交流电压进行比较，根据比较结果控制开关器件的通断情况，实现不同电平的输出电压。
4. 正弦波脉宽调制方法是基于生成与期望输出正弦波形相匹配的脉冲信号。
通常，通过选择适当的参数，如调制指数、频率等，来调整输出波形的质量。
5. 在三电平逆变器调制方法中，不同的开关状态会导致不同的输出电压水平。
在三电平逆变器中，有三种基本的开关状态：1) 上平态：正负中性电平之间的状态，2) 下平态：负中性和零中性之间的状态，3) 零平态：正中性和零中性之间的状态。
6. 三电平逆变器调制方法的目标是尽可能减小输出电压的谐波含量，以保证输出波形更接近理想的正弦波形。
7. 三电平逆变器调制方法可以采用单极性或双极性开关器件，具体选择取决于应用需求和性能要求。
8. 在三电平逆变器调制方法中，通常需要使用相应的控制算法来实现输出电压的精确控制。
9. 调制方法的选择取决于应用要求。
在某些高性能应用中，正弦波脉宽调制可能更适合，而在一些低成本应用中，三角波脉宽调制可能更为常见。
10. 在三电平逆变器调制方法中，需要注意的一个重要问题是开关器件的导通和关断损耗，以及这些损耗对转换效率的影响。
11. 在三电平逆变器调制方法中，常用的控制策略包括基于传统 PI 控制器、神经网络控制器、模糊逻辑控制器等。
12. 对于带有恒定负载的应用，三电平逆变器调制方法通常可以提供更稳定和高效的输出。
13. 对于带有非线性负载的应用，三电平逆变器调制方法可以降低输出谐波含量，减小对负载的干扰。
光伏并⽹逆变器控制有哪⼏种⽅法
光伏并⽹逆变器控制主要分直接电流控制、间接电流控制、功率控制，逆变器的主电路均需要有控制电路来实现，⼀般有⽅波和正弦波两种控制⽅式，⽅波输出的逆变电源电路简单，成本低，但效率低，谐波成份⼤。
正弦波输出是逆变器的发展趋势，随着微电⼦技术的发展，有PWM功能的微处理器也已问世，因此正弦波输出的逆变技术已经成熟。
1.⽅波输出的逆变器:⽅波输出的逆变器⽬前多采⽤脉宽调制集成电路，如SG3525，TL494等。
实践证明，采⽤SG3525集成电路，并采⽤功率场效应管作为开关功率元件，能实现性能价格⽐较⾼的逆变器，由于SG3525具有直接驱动功率场效应管的能⼒并具有内部基准源和运算放⼤器和⽋压保护功能，因此其外围电路很简单。
2.正弦波输出的逆变器:正弦波输出的逆变器控制集成电路，正弦波输出的逆变器，其控制电路可采⽤微处理器控制，如INTEL公司⽣产的80C196MC、摩托罗拉公司⽣产的MP16以及MI- CROCHIP公司⽣产的PIC16C73等，这些单⽚机均具有多路PWM发⽣器，并可设定上、下桥臂之间的死区时间，采⽤INTEL公司 80C196MC实现正弦波输出的电路，80C196MC完成正弦波信号的发⽣，并检测交流输出电压，实现稳压。
电路输出端⼀般采⽤LC电路滤除⾼频波，得到纯净的正正弦波。
逆变电源的几种控制算法逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。
在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。
这就涉及到在逆变过程中的控制算法问题。
只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。
在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。
逆变电源的算法主要有以下几种。
数字PID控制PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，鲁棒性好，可靠性高，是目前应用最广泛、最成熟的一种控制技术。
它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。
将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。
与其它控制方法相比，数字PID具有以下优点：PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。
PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。
PID算法简单明了，便于单片机或DSP实现。
采用数字PID控制算法的局限性有两个方面。
一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。
状态反馈控制状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。
但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。
由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。

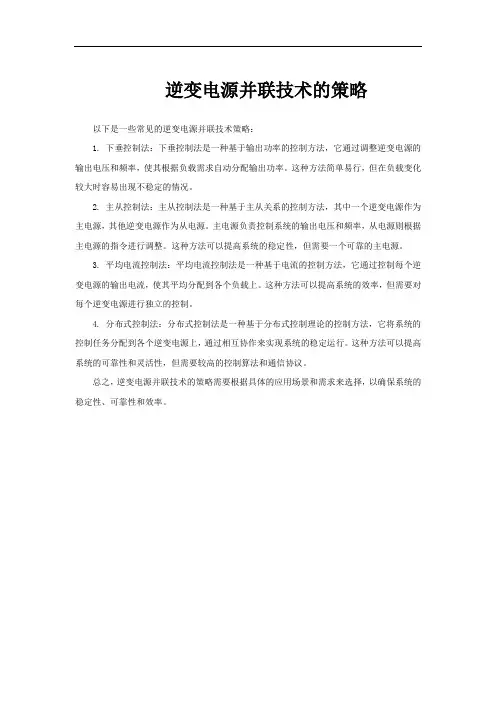

逆变电源并联技术的策略
以下是一些常见的逆变电源并联技术策略：
1. 下垂控制法：下垂控制法是一种基于输出功率的控制方法，它通过调整逆变电源的输出电压和频率，使其根据负载需求自动分配输出功率。
这种方法简单易行，但在负载变化较大时容易出现不稳定的情况。
2. 主从控制法：主从控制法是一种基于主从关系的控制方法，其中一个逆变电源作为主电源，其他逆变电源作为从电源。
主电源负责控制系统的输出电压和频率，从电源则根据主电源的指令进行调整。
这种方法可以提高系统的稳定性，但需要一个可靠的主电源。
3. 平均电流控制法：平均电流控制法是一种基于电流的控制方法，它通过控制每个逆变电源的输出电流，使其平均分配到各个负载上。
这种方法可以提高系统的效率，但需要对每个逆变电源进行独立的控制。
4. 分布式控制法：分布式控制法是一种基于分布式控制理论的控制方法，它将系统的控制任务分配到各个逆变电源上，通过相互协作来实现系统的稳定运行。
这种方法可以提高系统的可靠性和灵活性，但需要较高的控制算法和通信协议。
总之，逆变电源并联技术的策略需要根据具体的应用场景和需求来选择，以确保系统的稳定性、可靠性和效率。

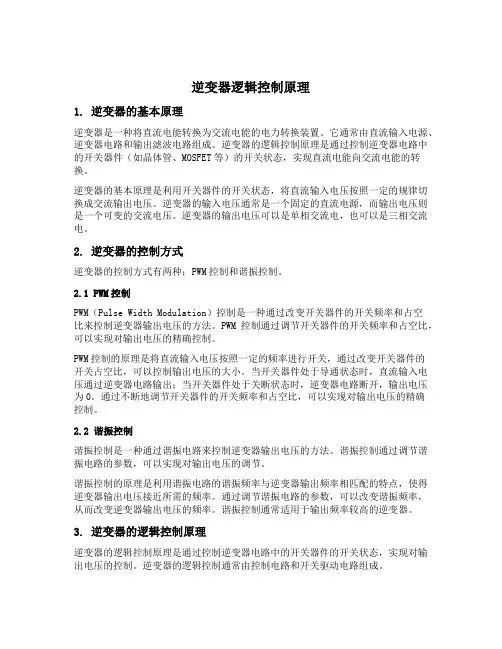

逆变器逻辑控制原理1. 逆变器的基本原理逆变器是一种将直流电能转换为交流电能的电力转换装置。
它通常由直流输入电源、逆变器电路和输出滤波电路组成。
逆变器的逻辑控制原理是通过控制逆变器电路中的开关器件（如晶体管、MOSFET等）的开关状态，实现直流电能向交流电能的转换。
逆变器的基本原理是利用开关器件的开关状态，将直流输入电压按照一定的规律切换成交流输出电压。
逆变器的输入电压通常是一个固定的直流电源，而输出电压则是一个可变的交流电压。
逆变器的输出电压可以是单相交流电，也可以是三相交流电。
2. 逆变器的控制方式逆变器的控制方式有两种：PWM控制和谐振控制。
2.1 PWM控制PWM（Pulse Width Modulation）控制是一种通过改变开关器件的开关频率和占空比来控制逆变器输出电压的方法。
PWM控制通过调节开关器件的开关频率和占空比，可以实现对输出电压的精确控制。
PWM控制的原理是将直流输入电压按照一定的频率进行开关，通过改变开关器件的开关占空比，可以控制输出电压的大小。
当开关器件处于导通状态时，直流输入电压通过逆变器电路输出；当开关器件处于关断状态时，逆变器电路断开，输出电压为0。
通过不断地调节开关器件的开关频率和占空比，可以实现对输出电压的精确控制。
2.2 谐振控制谐振控制是一种通过谐振电路来控制逆变器输出电压的方法。
谐振控制通过调节谐振电路的参数，可以实现对输出电压的调节。
谐振控制的原理是利用谐振电路的谐振频率与逆变器输出频率相匹配的特点，使得逆变器输出电压接近所需的频率。
通过调节谐振电路的参数，可以改变谐振频率，从而改变逆变器输出电压的频率。
谐振控制通常适用于输出频率较高的逆变器。
3. 逆变器的逻辑控制原理逆变器的逻辑控制原理是通过控制逆变器电路中的开关器件的开关状态，实现对输出电压的控制。
逆变器的逻辑控制通常由控制电路和开关驱动电路组成。
3.1 控制电路控制电路是逆变器的核心部分，它负责根据输入信号和控制策略生成控制信号，控制开关器件的开关状态。
基于AVR单片机的逆变电源系统设计方案201组叶晓辉李欣陈东针对现代电源变频调幅的要求,提出了利用对称规则采样原理产生SPWM信号，选用ATmega16单片机,设置其16位计时器为相位修正PWM模式产生SPWM 信号，结合查表及在线计算方法，实现变频调幅.同时利用其内部集成的AD模块对逆变桥输出进行采样并进行均值滤波处理，实现对系统的PI闭环控制.采用IR2110作为驱动桥,并通过全桥逆变电路及LC无源滤波实现正弦波的输出.系统加入过温过流监测模块，并有人机交互界面（键盘和显示）。
一、SPWM对称规则采样法对称规则采样法是从自然采样法演变而来的，它由经过采样的正弦波(实际上是阶梯波）与三角波相交,由交点得出脉冲宽度。
这种方法只在三角波的顶点或底点位置对正弦波采样而形成阶梯波.对称规则采样法原理图如图1所示.图 1 对称规则采样法原理图若以单位量1代表三角载波的幅值UC，则正弦调制波的幅值UR就是调制比M。
图中的三角波和正弦波都是经过向上平移单位量1得到的,与过横坐标轴得到的结果一致。
利用底点采样，根据相似三角形原理,可得关系式其中：M是调制比，0≤M≤1；ω为正弦信号波角频率；tD为在三角波的负峰对正弦信号波的采样时刻;δ是开通时刻脉冲宽度;Tc为三角波载波周期.因此可得开通时刻的脉冲宽度：其中N为载波比，2π/N三角波周期TC所对应的弧度，K为一个周期内采样计数值.由以上分析得比较单元1的比较寄存器的值为式中Tt为通用定时器1的时钟周期.二、系统硬件设计本系统采用ATMEL公司的ATmega16单片机作为数字控制系统的核心，利用ATmega16产生SPWM信号并进行电压采样处理.逆变电源系统主电路采用单相全桥逆变电路，由4个IGBT作为功率管组成全桥逆变电路,该电路具有控制方便，功率管利用率高;控制方式采用全数字的控制方式.系统结构框图如图2所示.图2 系统结构框图本设计电路为单相全桥逆变电路，如图3所示,主电路是典型的AC-DC—AC逆变电路。

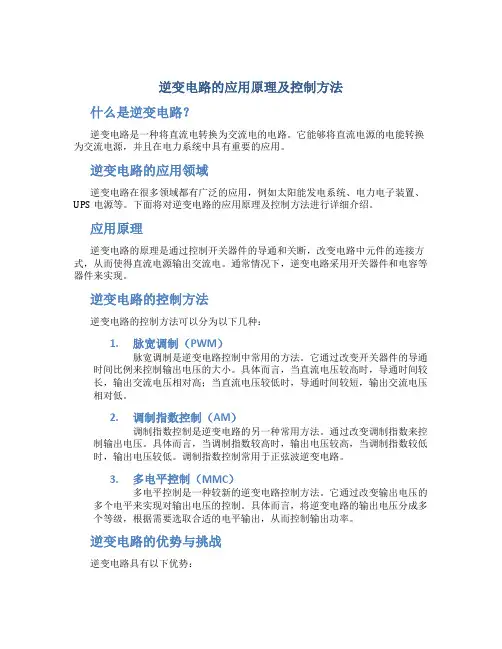

逆变电路的应用原理及控制方法什么是逆变电路？逆变电路是一种将直流电转换为交流电的电路。
它能够将直流电源的电能转换为交流电源，并且在电力系统中具有重要的应用。
逆变电路的应用领域逆变电路在很多领域都有广泛的应用，例如太阳能发电系统、电力电子装置、UPS电源等。
下面将对逆变电路的应用原理及控制方法进行详细介绍。
应用原理逆变电路的原理是通过控制开关器件的导通和关断，改变电路中元件的连接方式，从而使得直流电源输出交流电。
通常情况下，逆变电路采用开关器件和电容等器件来实现。
逆变电路的控制方法逆变电路的控制方法可以分为以下几种：1.脉宽调制（PWM）脉宽调制是逆变电路控制中常用的方法。
它通过改变开关器件的导通时间比例来控制输出电压的大小。
具体而言，当直流电压较高时，导通时间较长，输出交流电压相对高；当直流电压较低时，导通时间较短，输出交流电压相对低。
2.调制指数控制（AM）调制指数控制是逆变电路的另一种常用方法。
通过改变调制指数来控制输出电压。
具体而言，当调制指数较高时，输出电压较高，当调制指数较低时，输出电压较低。
调制指数控制常用于正弦波逆变电路。
3.多电平控制（MMC）多电平控制是一种较新的逆变电路控制方法。
它通过改变输出电压的多个电平来实现对输出电压的控制。
具体而言，将逆变电路的输出电压分成多个等级，根据需要选取合适的电平输出，从而控制输出功率。
逆变电路的优势与挑战逆变电路具有以下优势：•高效能：逆变电路能够将直流电转换为交流电，提供更多的选择和灵活性。
•环保：逆变电路可以减少对传统燃煤发电的依赖，从而减轻环境污染。
•节能：逆变电路能够根据需求调整输出电压，从而实现节能效果。
然而，逆变电路也面临一些挑战：•电压波动：逆变电路在转换过程中可能会产生电压波动，给电力系统带来负面影响。
•电磁干扰：逆变电路输出的交流电可能会产生电磁干扰，对其他设备产生干扰。
总结逆变电路作为一种将直流电转换为交流电的关键电路，在电力系统和其他领域具有重要的应用。

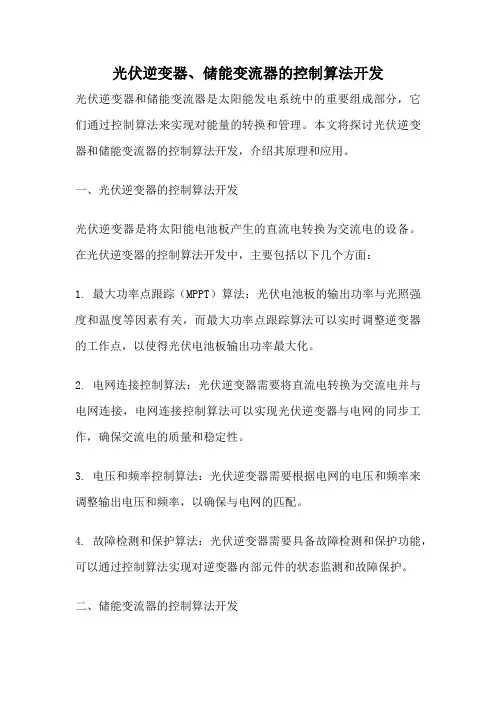

光伏逆变器、储能变流器的控制算法开发光伏逆变器和储能变流器是太阳能发电系统中的重要组成部分，它们通过控制算法来实现对能量的转换和管理。
本文将探讨光伏逆变器和储能变流器的控制算法开发，介绍其原理和应用。
一、光伏逆变器的控制算法开发光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。
在光伏逆变器的控制算法开发中，主要包括以下几个方面：1. 最大功率点跟踪（MPPT）算法：光伏电池板的输出功率与光照强度和温度等因素有关，而最大功率点跟踪算法可以实时调整逆变器的工作点，以使得光伏电池板输出功率最大化。
2. 电网连接控制算法：光伏逆变器需要将直流电转换为交流电并与电网连接，电网连接控制算法可以实现光伏逆变器与电网的同步工作，确保交流电的质量和稳定性。
3. 电压和频率控制算法：光伏逆变器需要根据电网的电压和频率来调整输出电压和频率，以确保与电网的匹配。
4. 故障检测和保护算法：光伏逆变器需要具备故障检测和保护功能，可以通过控制算法实现对逆变器内部元件的状态监测和故障保护。
二、储能变流器的控制算法开发储能变流器是将电能转换为可储存的形式，并在需要时进行释放的设备。
在储能变流器的控制算法开发中，主要包括以下几个方面：1. 充放电控制算法：储能变流器需要根据电网的需求和储能系统的状态来控制充电和放电过程，充放电控制算法可以实现对储能系统的优化控制，提高系统的充放电效率和使用寿命。
2. 电压和频率控制算法：储能变流器需要根据电网的电压和频率来调整输出电压和频率，以确保与电网的匹配。
3. 能量管理算法：储能变流器需要根据用户的需求和电网的要求来管理储能系统中的能量，能量管理算法可以实现对储能系统的能量流动和分配的优化控制，提高系统的能量利用效率。
4. 故障检测和保护算法：储能变流器需要具备故障检测和保护功能，可以通过控制算法实现对变流器内部元件的状态监测和故障保护。
三、光伏逆变器和储能变流器的应用光伏逆变器和储能变流器在太阳能发电系统和储能系统中有着广泛的应用。
1 空间电压矢量调制 SVPWM 技术SVPWM 是近年发展的一种比较新颖的控制方法,是由三相功率逆变器的六个功率开关元件组成的特定开关模式产生的脉宽调制波,能够使输出电流波形尽 可能接近于理想的正弦波形。
空间电压矢量PWM 与传统的正弦PWM 不同,它是从三相输出电压的整体效果出发,着眼于如何使电机获得理想圆形磁链轨迹。
SVPWM 技术与SPWM 相比较,绕组电流波形的谐波成分小,使得电机转矩脉动降低,旋转磁场更逼近圆形,而且使直流母线电压的利用率有了很大提高,且更易于实现数字化。
下面将对该算法进行详细分析阐述。
SPWM 通过控制开关器件的关断得到正弦的输入电压；SVPWM 的控制目标在于如何获得一个圆形的旋转磁场。
之所以成为矢量控制,是因为通过SVPWM 对晶闸管导通的控制可以得到一系列大小和方向可变的空间电压矢量,通过对空间电压矢量进行控制,从而得到圆形旋转磁场。
1.1 SVPWM 基本原理SVPWM 的理论基础是平均值等效原理,即在一个开关周期内通过对基本电压矢量加以组合,使其平均值与给定电压矢量相等。
在某个时刻,电压矢量旋转到某个区域中,可由组成这个区域的两个相邻的非零矢量和零矢量在时间上的不同组合来得到。
两个矢量的作用时间在一个采样周期内分多次施加,从而控制各个电压矢量的作用时间,使电压空间矢量接近按圆轨迹旋转,通过逆变器的不同开关状态所产生的实际磁通去逼近理想磁通圆,并由两者的比较结果来决定逆变器的开关状态,从而形成PWM 波形。
逆变电路如图 2-8 示。
设直流母线侧电压为Udc,逆变器输出的三相相电压为UA 、UB 、UC,其分别加在空间上互差120°的三相平面静止坐标系上,可以定义三个电压空间矢量 UA t 、UB t 、UC t ,它们的方向始终在各相的轴线上,而大小则随时间按正弦规律做变化,时间相位互差120°。
假设Um 为相电压有效值,f 为电源频率,则有：⎪⎩⎪⎨⎧+=-==)3/2cos()()3/2cos()()cos()(πθπθθm Cm B m A U t U U t U U t U 2-27 其中,ft πθ2=,则三相电压空间矢量相加的合成空间矢量 U t 就可以表示为：θππj m j C j B A e U e t U e t U t U t U 23)()()()(3/43/2=++= 2-28可见 U t 是一个旋转的空间矢量,它的幅值为相电压峰值的倍,Um 为相电压峰值,且以角频率ω=2πf 按逆时针方向匀速旋转的空间矢量,合成空间电压矢量U t 为一个幅值恒定、逆时针旋转速度恒定的一个空间电压矢量。
逆变器输出电压的控制的基本方案以逆变器输出电压的控制的基本方案为标题，我们将讨论逆变器输出电压控制的基本原理和常用的控制策略。
一、逆变器输出电压控制的基本原理逆变器是一种将直流电转换为交流电的装置。
逆变器输出电压的控制是为了实现对输出交流电的稳定控制。
逆变器输出电压的控制涉及到电力电子器件的开关动作和控制信号的调节。
二、逆变器输出电压控制的常用策略1. 前馈控制策略前馈控制策略是根据输入信号预测输出信号，并根据预测结果进行电压调节。
前馈控制策略可以有效地提高逆变器输出电压的响应速度和稳定性。
2. PI控制策略PI控制策略是根据逆变器输出电压与设定值之间的差异进行调节，以实现输出电压的稳定控制。
PI控制策略通过比较逆变器输出电压与设定值的差异，并根据差异大小调节控制信号，实现输出电压的稳定控制。
3. 模糊控制策略模糊控制策略是一种基于模糊逻辑的控制策略，可以根据逆变器输出电压与设定值之间的差异和变化趋势，进行模糊推理和模糊控制，以实现输出电压的稳定控制。
模糊控制策略能够适应不确定性和非线性系统的控制需求，具有较好的鲁棒性和适应性。
4. 预测控制策略预测控制策略是基于对逆变器输出电压的预测进行控制的策略。
预测控制策略通过建立逆变器输出电压的数学模型，并根据模型对未来输出电压的预测进行控制，以实现输出电压的稳定控制。
5. 谐波控制策略谐波控制策略是为了减小逆变器输出电压中的谐波成分而采取的控制策略。
谐波控制策略通过监测逆变器输出电压中的谐波成分，并采取相应的控制措施，以减小谐波成分的影响，提高输出电压的质量。
三、总结逆变器输出电压的控制是实现逆变器稳定工作的关键。
常用的逆变器输出电压控制策略包括前馈控制策略、PI控制策略、模糊控制策略、预测控制策略和谐波控制策略等。
这些控制策略可以通过调节电力电子器件的开关动作和控制信号的调节，实现逆变器输出电压的稳定控制。
逆变器输出电压的控制策略选择应根据具体应用需求和逆变器特性进行合理选择，以实现最佳的控制效果。
二电平和三电平逆变器svpwm调制方法-概述说明以及解释1.引言1.1 概述概述部分应该对二电平和三电平逆变器svpwm调制方法进行简要介绍，说明其在逆变器领域中的重要性和应用。
可以按照以下方式编写该部分的内容：概述逆变器是一种将直流电能转换为交流电能的装置，广泛应用于电力电子领域。
在逆变器的调制方法中，svpwm是一种常用且有效的调制技术。
根据逆变器的拓扑结构的不同，svpwm调制方法可以分为二电平和三电平两种。
二电平逆变器svpwm调制方法通过对逆变器开关管的控制，使输出波形接近正弦波，并最大化功率输出。
其调制原理是将高频三角波与标准正弦波进行比较，通过控制开关管的导通时间实现输出波形的控制。
二电平逆变器svpwm调制方法具有简单、可靠的特点，在许多应用中得到广泛使用。
相比之下，三电平逆变器svpwm调制方法引入了一个额外的中点电压，可以提供更高的输出电压质量。
其调制原理是将标准正弦波与两个输出电压等级的三角波进行比较，通过控制开关管的导通时间和电平，实现输出波形的更精确控制。
三电平逆变器svpwm调制方法适用于高功率应用和对输出电压质量要求较高的场景。
本文将重点探讨二电平和三电平逆变器svpwm调制方法的调制原理和实现方式，比较其优缺点，并对其应用前景进行展望。
二电平和三电平逆变器svpwm调制方法的研究对提高逆变器效率、降低谐波失真以及满足不同应用需求具有重要意义。
1.2 文章结构文章结构部分的内容应该包括对整篇文章的结构进行概括和简要说明。
可以按照以下方式编写:本文主要围绕着二电平逆变器SVPWM调制方法和三电平逆变器SVPWM调制方法展开讨论。
文章结构如下：第一部分为引言，包括概述、文章结构和目的。
在概述中，将会介绍逆变器的作用和重要性，以及SVPWM调制方法在逆变器中的应用背景。
文章结构将会简要列举本文的章节和主要内容。
目的部分将明确本文旨在比较二电平和三电平逆变器SVPWM调制方法的优劣以及探讨其应用前景。
逆变器控制方法逆变器控制方法是指对逆变器进行有效控制以实现所需的功率转换功能。
逆变器通常由开关管、滤波电感和电容等元件组成，主要用于将直流电转换为交流电。
目前常见的逆变器控制方法有PWM调制控制和谐波控制两种。
1. PWM调制控制方法：PWM调制是一种通过改变开关器件的工作周期和占空比来控制逆变器输出电压形状的方法。
PWM调制主要包括两种方式：单极性和双极性。
单极性PWM控制方法采用单个电压极性来控制逆变器输出。
具体实现方式是通过比较器比较参考信号和三角波信号，产生一个以参考信号为准的PWM信号。
然后将这个PWM信号作为控制信号提供给逆变器的开关管，从而控制开关管的导通与关闭。
这种方法简单易行，但在控制输出电压的谐波含量和质量方面存在一些问题。
双极性PWM控制方法是一种改进的PWM控制方法，它在单极性PWM的基础上引入了双极性载波信号。
双极性PWM方法具有更好的谐波抑制能力和较低的总谐波失真。
具体来说，通过比较参考信号和带有双极性载波信号的三角波信号，产生两个PWM信号，分别作为开关管的控制信号。
这种方法可以减少逆变器输出电压的谐波含量，提高电压质量。
2. 谐波控制方法：谐波控制方法主要通过加入谐波电流进行逆变器的控制，以实现对输出电压的控制和优化。
该方法是通过控制逆变器输出的电流波形，使得输出电压谐波含量达到一定目标值。
谐波控制方法主要有三种类型：电流控制型、电压控制型和混合控制型。
电流控制型谐波控制方法是通过控制逆变器的输出电流波形来实现对输出电压的控制。
实现方式有多种，比如加入谐波电流的方法，调整通路导致的不对称谐波的方法等。
电压控制型谐波控制方法则是通过控制逆变器的输出电压波形来实现对输出电压的控制。
实现方式主要有无源滤波器和主动滤波器两种。
无源滤波器主要是通过选择合适的电抗器和电容器的组合来实现对谐波信号的滤波和补偿。
主动滤波器则是通过添加逆变器和滤波器之间的控制回路来实现对谐波电压的补偿。
一. 逆变电源的几种控制算法逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。
在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。
这就涉及到在逆变过程中的控制算法问题。
只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。
在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。
1.1.逆变电源的算法主要有以下几种。
1.1.1.数字PID控制PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，鲁棒性好，可靠性高，是目前应用最广泛、最成熟的一种控制技术。
它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。
将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。
与其它控制方法相比，数字PID具有以下优点：PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。
PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。
PID算法简单明了，便于单片机或DSP实现。
采用数字PID控制算法的局限性有两个方面。
一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。
1.1.2.状态反馈控制状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。
但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。
由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。
三相电压型逆变电路中变频变压的控制方式1.引言1.1 概述随着现代电力系统及电子技术的发展，逆变电路在工业和家庭领域的应用越来越广泛。
三相电压型逆变电路是一种常见的逆变电路类型，可以将直流电源转换为交流电源，用于驱动交流电动机或供电给交流负载。
三相电压型逆变电路的基本原理是利用逆变器将直流电源的电压转换为三相交流电压。
这种逆变电路由三相桥式逆变器、LC滤波器和负载组成。
逆变器通过控制开关管的开关动作，将直流电源的电压逆变为可控制的三相交流电压。
LC滤波器用于平滑交流输出电压，提高电路的稳定性和纹波滤波效果。
变频变压则是指逆变电路通过改变交流输出电压的频率和幅值，实现对交流电机速度和转矩的精确控制。
变频变压的控制方式有多种，包括PWM（脉宽调制）控制、SPWM（正弦PWM）控制、SVPWM（空间矢量PWM）控制等。
这些控制方式通过调整逆变器中开关管的开关时间和频率，以及调节控制信号的幅值，实现对输出交流电压的精确控制。
本文将重点探讨三相电压型逆变电路中变频变压的控制方式。
通过深入分析这些控制方式的原理和特点，我们可以更好地理解逆变电路的工作原理，为逆变电路的设计和应用提供参考。
同时，本文将对当前变频变压控制方式的研究进展和未来发展方向进行展望，以为相关领域的研究者提供参考和启示。
1.2 文章结构文章结构决定了文章的布局和组织方式，对读者理解文章内容和观点的逻辑顺序起到重要的指导作用。
本文将按照以下结构进行阐述和探讨三相电压型逆变电路中变频变压的控制方式。
首先，我们将在引言部分概述本文的目的和主要内容，并简要介绍三相电压型逆变电路的基本原理，为后续的内容奠定基础。
通过引言的概述，读者可以对本文的主题和结构有一个整体的把握。
接下来，正文部分将分为两个主要章节展开讨论。
第一章节将详细阐述三相电压型逆变电路的基本原理，包括其工作原理、电路组成和工作状态等方面的内容。
通过对三相电压型逆变电路的基本原理的介绍，读者可以全面了解这种电路的特点和原理，为后续的控制方式讨论提供理论基础和背景知识。
/

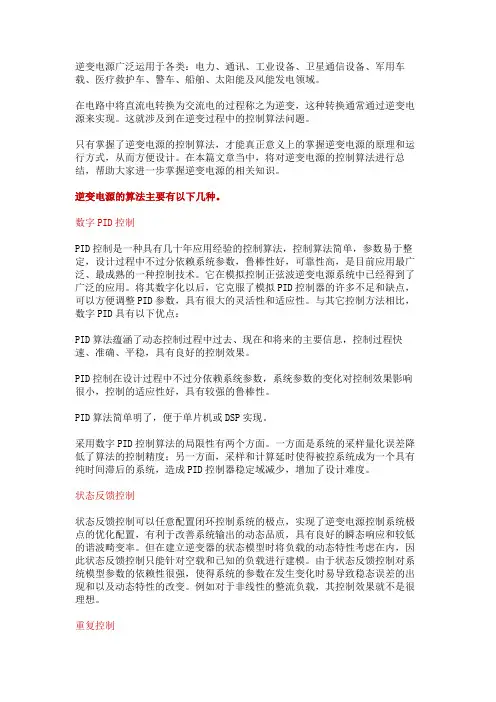

逆变电源广泛运用于各类：电力、通讯、工业设备、卫星通信设备、军用车载、医疗救护车、警车、船舶、太阳能及风能发电领域。
在电路中将直流电转换为交流电的过程称之为逆变，这种转换通常通过逆变电源来实现。
这就涉及到在逆变过程中的控制算法问题。
只有掌握了逆变电源的控制算法，才能真正意义上的掌握逆变电源的原理和运行方式，从而方便设计。
在本篇文章当中，将对逆变电源的控制算法进行总结，帮助大家进一步掌握逆变电源的相关知识。
逆变电源的算法主要有以下几种。
数字PID控制
PID控制是一种具有几十年应用经验的控制算法，控制算法简单，参数易于整定，设计过程中不过分依赖系统参数，可靠性高，是目前应用最广泛、最成熟的一种控制技术。
它在模拟控制正弦波逆变电源系统中已经得到了广泛的应用。
将其数字化以后，它克服了模拟PID控制器的许多不足和缺点，可以方便调整PID参数，具有很大的灵活性和适应性。
与其它控制方法相比，数字PID具有以下优点：
/
PID算法蕴涵了动态控制过程中过去、现在和将来的主要信息，控制过程快速、准确、平稳，具有良好的控制效果。
PID控制在设计过程中不过分依赖系统参数，系统参数的变化对控制效果影响很小，控制的适应性好，具有较强的鲁棒性。
PID算法简单明了，便于单片机或DSP实现。
采用数字PID控制算法的局限性有两个方面。
一方面是系统的采样量化误差降低了算法的控制精度；另一方面，采样和计算延时使得被控系统成为一个具有纯时间滞后的系统，造成PID控制器稳定域减少，增加了设计难度。
状态反馈控制
状态反馈控制可以任意配置闭环控制系统的极点，实现了逆变电源控制系统极点的优化配置，有利于改善系统输出的动态品质，具有良好的瞬态响应和较低的谐波畸变率。
但在建立逆变器的状态模型时将负载的动态特性考虑在内，因此状态反馈控制只能针对空载和已知的负载进行建模。
由于状态反馈控制对系统模型参数的依赖性很强，使得系统的参数在发生变化时易导致稳态误差的出现和以及动态特性的改变。
例如对于非线性的整流负载，其控制效果就不是很理想。
/重复控制
重复控制是近几年发展起来的一种新型逆变电源控制方案，它可以克服整流型非线性负载引起的输出波形周期性的畸变。
重复控制的思想是假定前一周期出现的基波波形畸变将在下一个周期的同一时间重复出现，控制器根据给定信号和反馈信号的误差来确定所需的校正信号，然后在下一个基波周期的同一时间将此信号叠加到原控制信号上，以消除后面各个周期将出现的重复性畸变。
该控制方法具有良好的稳态输出特性和非常好的鲁棒性，但该方法在控制上具有一个周期的延迟，因而系统的动态响应较差。
自适应重复控制方案，已经成功地应用于逆变器的控制中。
滑模变结构控制
滑模变结构控制利用不连续的开关控制方法来强迫系统的状态变量沿着相平面中某一滑动模态轨迹运动。
该控制方法最大的优点是对参数变化和外部干扰的不敏感性，即强鲁棒性，加上其开关特性，特别适用于电力电子系统的闭环控制。
但滑模变结构控制存在系统稳态效果不佳、理想滑模切换面难于选取、控制效果受采样率的影响等弱点。
如今，逆变电源的滑模变结构控制的研究方兴未艾，特别滑模变控制和其它智能控制策略相结合所构成的符合控制策略的研究倍受关注。
