逆变器工作原理逆变器是一种将直流电转换为交流电的电力设备。
它在可再生能源发电系统中起着重要作用，如太阳能发电系统和风能发电系统。
逆变器的工作原理是将直流电源通过电子元件的开关控制，产生交流电压输出。
逆变器主要由输入端、输出端、控制电路和功率电路组成。
输入端连接直流电源，输出端连接负载或者电网。
控制电路负责检测输入电压和输出负载的状态，并控制功率电路的开关动作。
功率电路由多个开关器件（如晶体管或者IGBT）组成，根据控制电路的信号，实现对输入直流电的开关调制，从而产生交流电输出。
逆变器的工作过程可以分为三个阶段：开关器件的导通、关断和开关调制。
在导通阶段，控制电路使开关器件导通，将输入直流电源连接到输出端，此时输出为正半周的交流电。
在关断阶段，控制电路使开关器件关断，断开输入直流电源与输出端的连接，此时输出为零电压状态。
在开关调制阶段，控制电路根据输出负载的需求，通过改变开关器件的导通时间比例和频率，调整输出电压的幅值和频率。
逆变器的输出电压可以是单相交流电或者三相交流电，其频率通常为50Hz或者60Hz，取决于所在地区的电网标准。
逆变器还具有保护功能，如过载保护、短路保护和过温保护，以确保设备的安全运行。
逆变器的工作效率是衡量其性能的重要指标。
高效率的逆变器能够最大限度地转换输入直流电能为输出交流电能，减少能源损耗。
逆变器还可以具备电网互联功能，将多个逆变器连接到电网上，实现电能的双向流动，即可以将多余的电能注入电网，也可以从电网获取电能。
总结起来，逆变器是一种将直流电转换为交流电的电力设备，通过控制开关器件的导通和关断，实现对输入直流电的开关调制，产生输出交流电。
逆变器具有高效率、保护功能和电网互联等特点，广泛应用于可再生能源发电系统中。

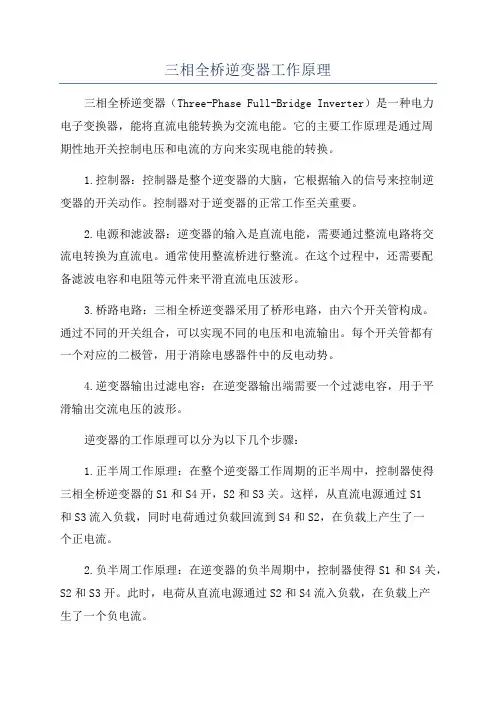

三相全桥逆变器工作原理三相全桥逆变器（Three-Phase Full-Bridge Inverter）是一种电力电子变换器，能将直流电能转换为交流电能。
它的主要工作原理是通过周期性地开关控制电压和电流的方向来实现电能的转换。
1.控制器：控制器是整个逆变器的大脑，它根据输入的信号来控制逆变器的开关动作。
控制器对于逆变器的正常工作至关重要。
2.电源和滤波器：逆变器的输入是直流电能，需要通过整流电路将交流电转换为直流电。
通常使用整流桥进行整流。
在这个过程中，还需要配备滤波电容和电阻等元件来平滑直流电压波形。
3.桥路电路：三相全桥逆变器采用了桥形电路，由六个开关管构成。
通过不同的开关组合，可以实现不同的电压和电流输出。
每个开关管都有一个对应的二极管，用于消除电感器件中的反电动势。
4.逆变器输出过滤电容：在逆变器输出端需要一个过滤电容，用于平滑输出交流电压的波形。
逆变器的工作原理可以分为以下几个步骤：1.正半周工作原理：在整个逆变器工作周期的正半周中，控制器使得三相全桥逆变器的S1和S4开，S2和S3关。
这样，从直流电源通过S1和S3流入负载，同时电荷通过负载回流到S4和S2，在负载上产生了一个正电流。
2.负半周工作原理：在逆变器的负半周期中，控制器使得S1和S4关，S2和S3开。
此时，电荷从直流电源通过S2和S4流入负载，在负载上产生了一个负电流。
3.控制策略：逆变器的控制器根据负载的要求，通过改变开关管的开关状态和频率来控制输出的电压和电流。
目前常用的控制策略有矢量控制、PWM调制和脉宽调制等。
总之，三相全桥逆变器通过将直流电能转换为交流电能，为现代工业和民用电网提供了可靠的电力供应。
它的工作原理基于桥形电路和开关控制，通过不同的控制策略调整输出电压和电流，以满足不同负载的要求。
光伏逆变器工作原理
光伏逆变器作为光伏发电系统的关键设备，主要用于将光伏电池组发出的直流电转换成交流电，以满足电网输送或者供给给住户使用。
其工作原理主要分为以下几个步骤：
1. 光伏电池的直流电输入：光伏逆变器首先通过直流输入端口接收来自光伏电池阵列的直流电能。
2. MPPT（最大功率点跟踪）：光伏逆变器内置MPPT控制器，通过监测光伏电池组的输出电压和电流，实时跟踪最大功率点，并调节输入电压和电流以确保光伏电池组以最佳工作状态工作。
3. 直流电-交流电变换：光伏逆变器将直流电信号转换为交流
电信号。
这一过程主要通过使用高频PWM（脉宽调制）技术
来实现。
通过逆变器内部的电子开关，将直流电能转换为交流电信号，并通过输出端口传输到电网或负载。
4. 输出电网连接和工作模式选择：光伏逆变器可以选择不同的工作模式，包括并网模式和离网模式。
在并网模式下，逆变器将交流电能发送到电网中，以满足电网供电需求，并与电网保持同步。
在离网模式下，逆变器可以将交流电能供给负载，同时也可以将多余的电能存储或馈回电网。
5. 目标电压输出控制：光伏逆变器还可以根据需求控制输出电压，以适应不同负载的要求。
通过内部的电压控制回路，逆变器可以稳定输出电压，并提供相应的保护机制来防止电压过高或过低。
总体而言，光伏逆变器通过将光伏电池组的直流电能转换成交流电能，实现将太阳能转化为可供给电网或负载使用的电能。
其工作原理涉及到电子开关、控制器和保护机制等关键部件，以确保逆变器的稳定工作和安全性能。
逆变器：从拓扑结构到工作原理逆变器是一种将直流电转换成交流电的电力转换设备，应用于太
阳能发电、风力发电及其他电力系统中。
逆变器可以分为单相逆变器
和三相逆变器两种，其中三相逆变器是比较常见的逆变器形式。
接下
来让我们一起来了解逆变器的拓扑结构及工作原理。
逆变器的拓扑结构通常采用全桥式结构，这种结构能够实现较大
功率的转换，并且不会产生直流浪涌电流。
逆变器的输出电压和频率
可以通过控制开关管的开和关时间来实现。
全桥式逆变器由四个开关
管和两个二极管组成，这些开关管分别将负载连接到正、负交流电源
或者相反的方式来实现正/负输出电压。
当两个对角线上的开关管同时
开启，负载将与交流电源负极相连，从而通过输出电压实现功率转换。
逆变器的工作原理基于在半周期内非常短的时间内，将开关管的
开启和关闭状态不断地进行切换，从而改变输出波形的幅度和频率。
直流能源在通过全桥式结构后，经过开关管的周期性控制，输出为交
流电源。
逆变器的性能取决于开关管的导通和非导通状态，并且需要
精确的时序控制来确保输出波形的准确性。
总之，逆变器是一个复杂的电力转换设备，拓扑结构和工作原理
的理解对于太阳能发电、风力发电及其他电力系统的设计和运行至关
重要。
逆变器的功率转换效率和输出波形质量对于系统功率输出和负
载电器运行的影响巨大，因此需要仔细的设计和调试确保稳定性和可
靠性。
光伏逆变器工作原理
1.直流输入：
2.MPPT调节：
由于光能的强度、温度和其他因素的变化，光伏发电板的输出电压和电流也会有所变化。
为了最大限度地提取光能，光伏逆变器内部会有一个最大功率点跟踪（MPPT）装置，用于调节光伏电池板的工作点，让电池板工作在最大功率点上。
3.直流-直流转换：
在光伏逆变器内部，直流输入的电流首先通过直流-直流转换器进行电流和电压的转换，以使得电流和电压的特性适合逆变器的工作要求。
4.逆变器电路：
转换为直流后的电流进入逆变器电路，逆变器电路将直流电转换为交流电。
逆变器电路一般采用高频开关电路，通过调节开关管的通断状态来改变电流方向和周期，从而将直流电转换为交流电，并且输出的交流电的频率和电压符合电网或电器的使用要求。
5.输出电压控制：
逆变器的输出电压控制是为了确保输出电压的稳定性和符合电网的要求。
逆变器会根据电网电压的变化，通过反馈控制回路来调整输出电压，保持输出电压在预定范围内，同时可以确保逆变器对电网的输入符合电网的质量和功率要求。
6.系统监测与保护：
综上所述，光伏逆变器是光伏系统中的关键设备，通过将光伏电池板产生的直流电转换成交流电，实现了对电网或电器的供电。
其工作原理主要包括直流输入、MPPT调节、直流-直流转换、逆变器电路、输出电压控制以及系统监测与保护等环节。
通过科学而稳定的工作原理，光伏逆变器使得光能的利用更加高效和可靠。

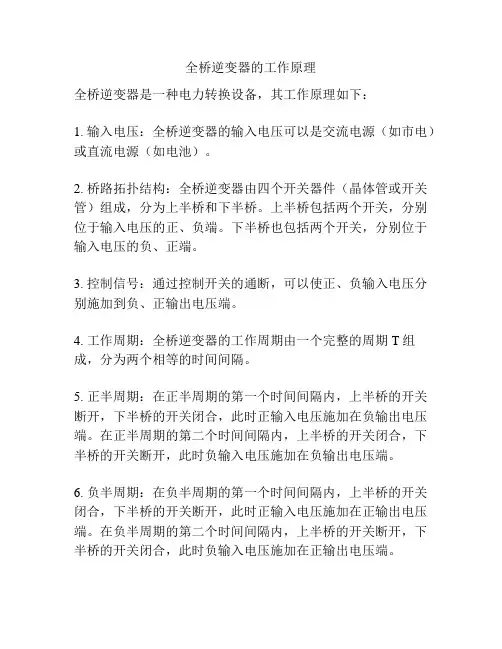

全桥逆变器的工作原理
全桥逆变器是一种电力转换设备，其工作原理如下：
1. 输入电压：全桥逆变器的输入电压可以是交流电源（如市电）或直流电源（如电池）。
2. 桥路拓扑结构：全桥逆变器由四个开关器件（晶体管或开关管）组成，分为上半桥和下半桥。
上半桥包括两个开关，分别位于输入电压的正、负端。
下半桥也包括两个开关，分别位于输入电压的负、正端。
3. 控制信号：通过控制开关的通断，可以使正、负输入电压分别施加到负、正输出电压端。
4. 工作周期：全桥逆变器的工作周期由一个完整的周期T组成，分为两个相等的时间间隔。
5. 正半周期：在正半周期的第一个时间间隔内，上半桥的开关断开，下半桥的开关闭合，此时正输入电压施加在负输出电压端。
在正半周期的第二个时间间隔内，上半桥的开关闭合，下半桥的开关断开，此时负输入电压施加在负输出电压端。
6. 负半周期：在负半周期的第一个时间间隔内，上半桥的开关闭合，下半桥的开关断开，此时正输入电压施加在正输出电压端。
在负半周期的第二个时间间隔内，上半桥的开关断开，下半桥的开关闭合，此时负输入电压施加在正输出电压端。
7. 输出电压：通过控制开关的状态和工作周期，可以将正、负输入电压转换为正、负输出电压。
通过控制输出电压的幅值和频率，可以改变逆变器输出的交流电特性。
全桥逆变器的工作原理基于对上、下半桥开关状态的控制，通过相应的电路拓扑和工作周期，实现输入电压到输出电压的转换。
这种电压转换可以用于各种应用，如交流电源、变频驱动器等。
单相逆变器工作原理
单相逆变器是一种将直流电转换为交流电的电力转换设备。
其工作原理如下：
1. 输入电源：单相逆变器通常由直流电源供电，例如电池、太阳能电池板等。
直流电源的电压通常比较稳定。
2. 逆变器拓扑：单相逆变器采用不同的拓扑结构，例如全桥、半桥等。
拓扑结构决定了逆变器的性能指标。
3. PWM 控制：逆变器通过脉冲宽度调制(PWM)技术来实现将
直流电转换为交流电。
PWM 控制通过调节开关管的导通时间
和断开时间来控制输出交流电的幅值、频率和相位。
4. 滤波电路：PWM 输出的交流电是由频率较高的脉冲组成的
方波信号。
为了将其转化为纯净的正弦波交流电，逆变器配备了滤波电路，通常包括电感和电容。
5. 输出电路：滤波后的正弦波交流电经过输出电路传输到负载中。
输出电路的设计要考虑负载的容量，以避免过载和短路等问题。
6. 控制保护：逆变器通常还配备了电流、电压、温度以及过载和短路保护等控制和保护电路，以保证逆变器的安全可靠运行，并防止损坏负载设备。
通过以上几个步骤，单相逆变器可以将直流电源转换为交流电，
用于供应各种家用电器、电子设备以及工业设备等需要交流电的场合。
逆变器的工作原理关键是通过PWM控制实现直流电到交流电的高效转换。
光伏逆变器的工作原理
光伏逆变器是将光伏发电系统输出的直流电转换为交流电的设备。
其工作原理如下：
1. 光伏阵列发电：光照照射到光伏电池上，激发电子流动，产生直流电。
2. 直流电输入：光伏电池组的直流电输出，经过保险丝和DC
隔离开关，进入逆变器。
3. 光伏逆变器的控制：逆变器内部具有控制系统，监测光伏电池组的电流、电压和功率等信息，根据需求对逆变器进行控制。
4. 直流电-交流电转换：逆变器将直流电转换为交流电。
逆变
器内部的功率电子器件（如IGBT）将直流电输入变成高频交
流电。
然后经过滤波电路处理，得到稳定的交流电输出。
5. 网络连接：逆变器将转换后的交流电接入电网。
逆变器内部具有输出过压、过流、欠压等保护功能，以确保输出的交流电质量和稳定性。
通过逆变器转换后的交流电可以用于供电给家庭、工业、商业等电器设备使用，也可以反向输送到电网中，实现光伏发电系统的并网发电。

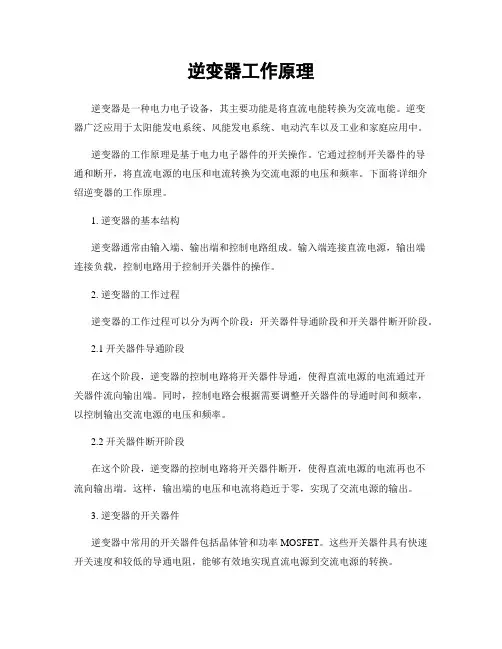

逆变器工作原理逆变器是一种电力电子设备，其主要功能是将直流电能转换为交流电能。
逆变器广泛应用于太阳能发电系统、风能发电系统、电动汽车以及工业和家庭应用中。
逆变器的工作原理是基于电力电子器件的开关操作。
它通过控制开关器件的导通和断开，将直流电源的电压和电流转换为交流电源的电压和频率。
下面将详细介绍逆变器的工作原理。
1. 逆变器的基本结构逆变器通常由输入端、输出端和控制电路组成。
输入端连接直流电源，输出端连接负载，控制电路用于控制开关器件的操作。
2. 逆变器的工作过程逆变器的工作过程可以分为两个阶段：开关器件导通阶段和开关器件断开阶段。
2.1 开关器件导通阶段在这个阶段，逆变器的控制电路将开关器件导通，使得直流电源的电流通过开关器件流向输出端。
同时，控制电路会根据需要调整开关器件的导通时间和频率，以控制输出交流电源的电压和频率。
2.2 开关器件断开阶段在这个阶段，逆变器的控制电路将开关器件断开，使得直流电源的电流再也不流向输出端。
这样，输出端的电压和电流将趋近于零，实现了交流电源的输出。
3. 逆变器的开关器件逆变器中常用的开关器件包括晶体管和功率MOSFET。
这些开关器件具有快速开关速度和较低的导通电阻，能够有效地实现直流电源到交流电源的转换。
4. 逆变器的控制电路逆变器的控制电路通常由微处理器或者专用控制芯片组成。
控制电路根据输入信号和系统需求，通过控制开关器件的导通和断开，实现对输出交流电源的电压和频率的精确控制。
5. 逆变器的保护功能逆变器通常具有多种保护功能，以确保设备和负载的安全运行。
常见的保护功能包括过压保护、过流保护、短路保护和过温保护等。
当逆变器检测到异常情况时，会自动切断输出电源，以防止设备和负载损坏。
6. 逆变器的应用领域逆变器广泛应用于太阳能发电系统、风能发电系统、电动汽车以及工业和家庭应用中。
在太阳能发电系统中，逆变器将太阳能电池板产生的直流电转换为交流电，以供电网或者负载使用。
三相四桥臂逆变器的工作原理分析与控制-CAL-FENGHAL-(YICAI)-Company One 1三相四桥臂逆变器的工作原理分析与控制在传统的三相全桥逆变爲的娠础上埔加•个桥VF 构成的-M 桥轉逆变器町以产生三个砂 立的输出电压。
通过所熠加的第四桥苗产生一个自山度來控制屮件亢电用•可以便逆变JIH 具仃W 不平衡负载的能丿几木改对采用正咳脉宽调制技术OPWM)的三相半桥逆变器和-相四桥轉 逆变器进行了分析比较•重点分析了正弛波调制和三次淸波注入的PVIM 控制的三楣四桥關逆 变盎工作原理•并进行了仿宜比较。
21三相半桥逆变器的工作原理分析2L1三相半桥逆变器输出纹波分析半逆变器的开关频率远犬丁•输出频申时.逆变器输山电尺上喪包含调制频率及典済波、开 关频率及其谐液的边频帶I M Q 心SPWM 逆变器屮TT 咲频率远人丁输山频率.因此打次済波群远离基波-经过滤液JB 谐液須到了抑制.逆变器输出璀木上只剩卜・^5波电压°木节利用平均侑 模羽何•将输出电rR/i ：->b 开关周期内的平均值近似为输出电爪堪波分蛍的瞬时値來分析电感 电流和输出电压上的纹泼S用2丄所示为-棚半桥逆变器主电路图「询半桥逆变器毎相的工作方成勺单相半桥祁同. Jfl —+11的电路結构图如国2.2所示，化一个开关周期内订; |.0<f<d(f)7：JF一卒开关周期内输出电压的平均値为:□ 〉-护JL 中• d(b = yP +»JsinSE] • m 为调制比•取 MJ = 1 •则输Hl 电JE 为:c-乙J3■£' s阳2・2甲柑半桥逆变器V,G 心心=n 0 □圏2丄三相丫桥逆变湍主电路 QB图2 3输出电压U,⑦和电感电流g ⑦变化曲线图23示出了输出电压纯(F)和电感电流纹波山丄①的变化曲线•町以frill.输出电爪过零 处电感I:的电流纹波址大.址大电感电流纹波为：B 叽=AfL输出滤溅电容充电的平均电流为:A «-<=T电容在T /2时何间隔内充电M 】・所以输出电爪纹波为：3 (f)«生 L “ C 2 P1L2三相半桥逆变器输入电容电压纹波分析逆变器的间级为DC/DC 变换器时.逆变器的输入端电容的的电流可认为是•氏流Sb逆变器的输入电容承担功率解IS 的功能何，在三相半桥逆变器中・输入电容还具仃抑制中虑电 位偏移的作用。
逆变器工作原理标题：逆变器工作原理引言概述：逆变器是一种电力电子器件，用于将直流电转换为交流电。
在现代电力系统中，逆变器扮演着重要的角色，广泛应用于太阳能发电系统、风力发电系统、电动汽车和UPS等领域。
本文将详细介绍逆变器的工作原理。
一、逆变器的基本原理1.1 逆变器的输入端接收直流电源，输出端产生交流电。
1.2 逆变器通过控制开关器件的通断状态，实现直流电到交流电的转换。
1.3 逆变器的核心部件是逆变桥，由四个开关器件构成。
二、逆变器的工作过程2.1 逆变器的工作过程分为两个阶段：正半周和负半周。
2.2 在正半周，逆变器的上半桥开启，下半桥关闭，输出正弦波。
2.3 在负半周，逆变器的下半桥开启，上半桥关闭，输出负弦波。
三、逆变器的控制方式3.1 逆变器可以采用PWM控制方式实现输出电压的调节。
3.2 PWM控制通过调节开关器件的占空比，控制输出电压的大小。
3.3 逆变器还可以采用谐振控制、矢量控制等方式进行控制。
四、逆变器的保护功能4.1 逆变器具有过载保护功能，可以根据负载情况自动调节输出功率。
4.2 逆变器还具有短路保护功能，当输出端出现短路时自动切断电源。
4.3 逆变器还具有过温保护功能，当温度过高时会自动停止工作。
五、逆变器的应用领域5.1 太阳能逆变器是目前最常见的应用领域之一，用于将太阳能电池板产生的直流电转换为交流电。
5.2 逆变器还广泛应用于风力发电系统，将风力发电机产生的直流电转换为交流电。
5.3 逆变器还用于电动汽车和UPS等领域，为这些设备提供稳定的交流电源。
总结：逆变器作为电力电子器件的重要组成部分，在现代电力系统中发挥着重要作用。
通过本文的介绍，读者可以更加深入了解逆变器的工作原理及其在各个领域的应用。
希望本文对读者有所帮助。
三相逆变器电路原理和⼯作过程图⽂说明三相逆变器电路原理和⼯作过程图⽂说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电⽹负载平衡要求和⽤电负载性质等的限制，容量⼀般都在100kV A以下，⼤容量的逆变电路⼤多采⽤三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输⼊直流能量由⼀个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，⽽电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所⽰。
该电路主要由6只功率开关器件和6只续流⼆板管以及带中性点的直流电源构成。
图中负载L和R表⽰三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作⽤下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是⽅波、阶梯波、脉宽调制⽅波、脉宽调制三⾓波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通⽅波和被正弦波调制的⽅波的区别如图6-16所⽰，与普通⽅波信号相⽐，被调制的⽅波信号是按照正弦波规律变化的系列⽅波信号，即普通⽅波信号是连续导通的，⽽被调制的⽅波信号要在正弦波调制的周期内导通和关断N次。
⽅波调制波形图6-16 ⽅波与被调制⽅波波形⽰意图2.三相电流型逆变器。
电流型逆变器的直流输⼊电源是⼀个恒定的直流电流源，需要调制的是电流，若⼀个矩形电流注⼊负载，电压波形则是在负载阻抗的作⽤下⽣成的。
逆变器驱动板工作原理
逆变器驱动板是一种用于控制逆变器工作的电路板。
逆变器将直流电源转换为交流电源，常用于太阳能电池板、风力发电机等可再生能源系统中。
逆变器驱动板的工作原理是通过控制器来控制功率开关器件的开关状态，从而改变输入电压的形式和频率。
驱动板中的控制器根据输入信号调整输出信号，使得输出电压和频率符合设计要求。
驱动板通常包含以下主要组件：
1. 控制器：负责接收输入信号，通过控制开关器件的开关状态来调整输出电压和频率。
2. 开关器件：负责将直流电源转换为交流电源。
常见的开关器件有功率场效应管(MOSFET)和IGBT晶体管。
3. 驱动电路：将控制器输出的信号转换为适合开关器件工作的电压和电流。
通常采用光耦隔离技术，以确保控制信号与高电压电路之间的安全隔离。
4. 保护电路：为逆变器提供过流、过温、过压等保护功能，以保证系统的安全运行。
在工作过程中，逆变器驱动板首先接收输入信号，并经过控制器的处理后，控制开关器件的开关状态。
开关器件将直流电源
进行切换，生成交流电源输出。
通过合适的电路设计和控制策略，逆变器驱动板可以将直流电源转换为满足特定要求的交流电源。
总结：逆变器驱动板通过控制器来控制开关器件的开关状态，实现对输入信号的处理和调整，进而将直流电源转换为交流电源。
它是逆变器工作的关键部件之一，能够保证逆变器的正常运行和输出电压的稳定性。
