1、根据轴测图画三视图

（完整版）机械制图试题库加答案《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时，数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。

( × )3、2：1是缩⼩⽐例。

( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。

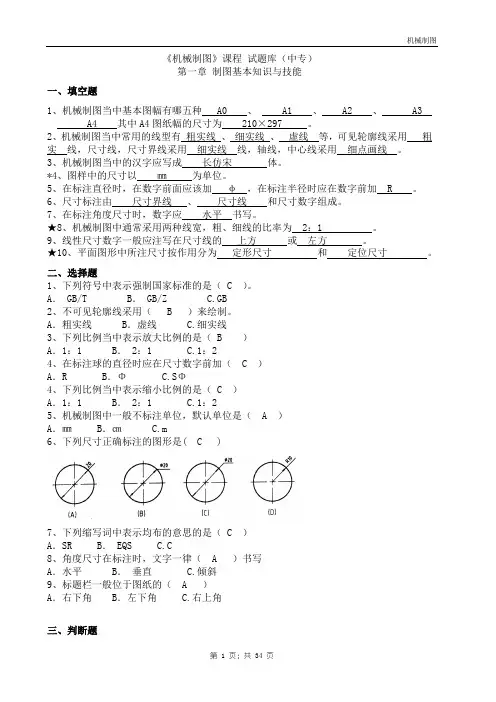

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸★89★105A．SRB．EQSC.C8、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的（A）A．右下角B．左下角C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定(×)2、比例是指图样与实物相应要素的线性尺寸之比。

(×)3、2：1是缩小比例。

(×)4、绘制机械图样时，尽量采用1：1的比例(√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

(×)7、国家制图标准规定，可见的轮廓线用虚线绘制。

(×)8、国家制图标准规定，各种图线的粗细相同。

(×)9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

(√)10、图样中书写汉字的字体，应为长仿宋体。

(√)11、画圆的中心线时，其交点可心是点画线的短画。

(×)12、当圆的直径过小时，可以用线实线来代替线点画线。

(√)四、用已知半径作圆弧连接（保留作图痕迹）1、五、检查下图尺寸注法的错误，将正确的标注方法标注在右边图中。

12357一定与其它两个投影面平行，这样的直线称为投影面的垂直线。

9、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。

10、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为正平线、水平线、侧平线。

11、与三个投影面都倾斜的直线称为一般位置直线。

12、空间平面按其对三个投影面的相对位置不同，可分投影面的平行面、投影面的垂直面一般位置平面。

13、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为正平面、水平面、侧平面。

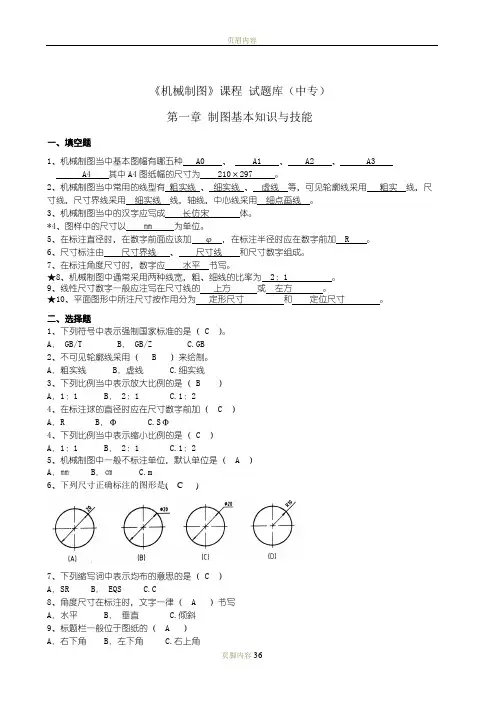

机械制图试题库加答案解析(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 ：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 ：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

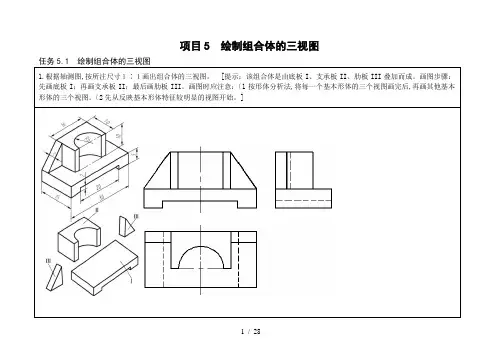

项目5 绘制组合体的三视图任务5.1 绘制组合体的三视图1.根据轴测图,按所注尺寸１∶１画出组合体的三视图。

[提示：该组合体是由底板I、支承板II、肋板III叠加而成。

画图步骤：先画底板I；再画支承板II；最后画肋板III。

画图时应注意：〔1按形体分析法,将每一个基本形体的三个视图画完后,再画其他基本形体的三个视图。

〔2先从反映基本形体特征较明显的视图开始。

]班级：姓名：学号：2.根据轴测图,按所注尺寸１∶１画出组合体的三视图。

[提示：该组合体是看作是长方体被切去I、II、III部分后形成的。

画图步骤：先画切割前完整的基本形体；再按切割过程逐个画出被切割部分的视图。

画图时应注意：〔1对于被切割部分,应先画出切平面有积聚性的投影,然后再画其他视图的投影。

〔2作截交线的投影时应注意分析截交线的形状和空间位置及投影特性。

]第一步：画长方体的三视图。

第二步：画切去I部分的三视图。

第三步：画切去II部分的三视图。

第四步：画切去III部分的三视图。

3.根据轴测图,按所注尺寸１∶１画出组合体的三视图。

4.根据轴测图,按所注尺寸１∶１画出组合体的三视图〔组合体上的孔为通孔。

班级：姓名：学号：1. 分析左图的错误尺寸标注,在右图中正确注出尺寸。

班级：姓名：学号：2. 运用形体分析法,先标注各简单形体的尺寸,再标注组合体的尺寸。

班级：姓名：学号：3. 补全视图中所缺的尺寸〔尺寸数值按1：1在图中量取,取整数。

〔1 〔2班级：姓名：学号：〔3 〔4班级：姓名：学号：4. 标注组合体的尺寸〔尺寸数值按1：1在图中量取,取整数。

〔1 〔2〔3 〔4班级：姓名：学号：5. 分析支架的尺寸标注,并回答问题。

1．在图上注明长度、宽度、高度方向尺寸的主要基准。

2．底板的定形尺寸是 45 、 26 、 8 。

3．底板上长圆孔的定形尺寸是 8 和 11 ；定位尺寸是 10 和 16 。

4．圆筒的定形尺寸是Φ25 、 25 和Φ15 。

根据下列轴测图画出相应的三视图引言在机械设计和工程制图中，轴测图是一种用来将三维物体的形状以二维平面图形的形式表示出来的方法。

它通过使用特定的投影方式，将三维形体投影到平面上。

一幅轴测图通常包括了主视图、俯视图和侧视图，它们分别代表了物体在不同方向的投影。

在本文中，我们将根据给出的轴测图来绘制相应的三视图。

步骤1.给定轴测图如下所示：_______/ | \\/ | \\1 / | \\ 2\\ | /\\_____|_____/\\___|___/\\ | /\\|/||||32.绘制主视图：主视图是物体在从前方看的投影，也就是物体在x、y平面上的投影。

根据给定的轴测图，我们可以观察到，在主视图中，物体的宽度为1个单位，高度为2个单位。

主视图------_______/ \\/ \\/_ _ _ _ _ _ _\\3.绘制俯视图：俯视图是物体在从上方看的投影，也就是物体在x、z平面上的投影。

同样地，根据给定的轴测图，我们可以观察到，在俯视图中，物体的深度为3个单位，宽度为1个单位。

俯视图------_______/ \\| || ||_ _ _ _ _|4.绘制侧视图：侧视图是物体在从侧方看的投影，也就是物体在y、z平面上的投影。

根据给定的轴测图，我们可以观察到，在侧视图中，物体的深度为3个单位，高度为2个单位。

侧视图------_____/ \\/ \\| || || || ||_ _ _ _ _|结论通过根据给定的轴测图，我们成功地绘制出了这个物体的相应的三视图。

主视图展示了物体在x、y平面上的形状，俯视图展示了物体在x、z平面上的形状，侧视图展示了物体在y、z平面上的形状。

这三个视图一起提供了物体在各个方向上的全面信息，使我们能够更好地理解和分析这个物体的形状和结构。

参考文献无。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

《机械制图》课程试题库(中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线,尺寸界线采用细实线线,轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

＊4、图样中的尺寸以㎜为单位.5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸.二、选择题1、下列符号中表示强制国家标准的是（C）。

A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B）来绘制。

A．粗实线B．虚线C.细实线3、下列比例当中表示放大比例的是(B）A．1:1B．2：1C.1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC.SΦ4、下列比例当中表示缩小比例的是(C）A．1：1B．2:1C。

1:25、机械制图中一般不标注单位，默认单位是(A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是（C）7、下列缩写词中表示均布的意思的是（C）A．SRB．EQSC。

C8、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的（A)A．右下角B．左下角C。

右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定（×）2、比例是指图样与实物相应要素的线性尺寸之比。

（×）3、2：1是缩小比例。

（×)4、绘制机械图样时，尽量采用1：1的比例（√）5、使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
