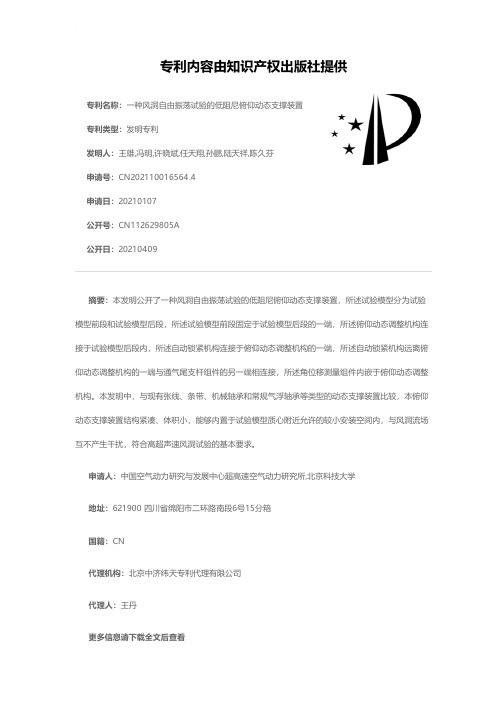

专利名称：一种风洞自由振荡试验的低阻尼俯仰动态支撑装置专利类型：发明专利
发明人：王雄,冯明,许晓斌,任天翔,孙鹏,陆天祥,陈久芬
申请号：CN202110016564.4
申请日：20210107
公开号：CN112629805A
公开日：
20210409
专利内容由知识产权出版社提供
摘要：本发明公开了一种风洞自由振荡试验的低阻尼俯仰动态支撑装置，所述试验模型分为试验模型前段和试验模型后段，所述试验模型前段固定于试验模型后段的一端，所述俯仰动态调整机构连接于试验模型后段内，所述自动锁紧机构连接于俯仰动态调整机构的一端，所述自动锁紧机构远离俯仰动态调整机构的一端与通气尾支杆组件的另一端相连接，所述角位移测量组件内嵌于俯仰动态调整机构。

本发明中，与现有张线、条带、机械轴承和常规气浮轴承等类型的动态支撑装置比较，本俯仰动态支撑装置结构紧凑、体积小，能够内置于试验模型质心附近允许的较小安装空间内，与风洞流场互不产生干扰，符合高超声速风洞试验的基本要求。

申请人：中国空气动力研究与发展中心超高速空气动力研究所,北京科技大学
地址：621900 四川省绵阳市二环路南段6号15分箱
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：王丹
更多信息请下载全文后查看。

一种风洞试验模型的俯仰转动惯量地面模拟装置[实用新型专利]

一种风洞试验模型的俯仰转动惯量地面模拟装置[实用新型专利]

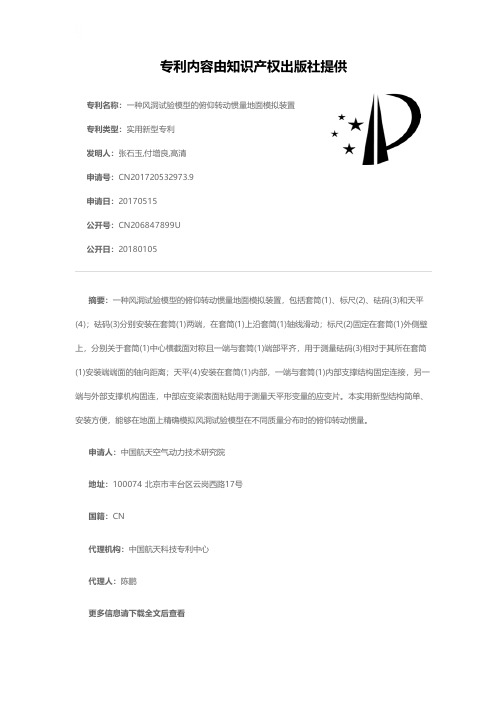

专利名称：一种风洞试验模型的俯仰转动惯量地面模拟装置专利类型：实用新型专利
发明人：张石玉,付增良,高清
申请号：CN201720532973.9
申请日：20170515
公开号：CN206847899U
公开日：
20180105
专利内容由知识产权出版社提供
摘要：一种风洞试验模型的俯仰转动惯量地面模拟装置，包括套筒(1)、标尺(2)、砝码(3)和天平(4)；砝码(3)分别安装在套筒(1)两端，在套筒(1)上沿套筒(1)轴线滑动；标尺(2)固定在套筒(1)外侧壁上，分别关于套筒(1)中心横截面对称且一端与套筒(1)端部平齐，用于测量砝码(3)相对于其所在套筒(1)安装端端面的轴向距离；天平(4)安装在套筒(1)内部，一端与套筒(1)内部支撑结构固定连接，另一端与外部支撑机构固连，中部应变梁表面粘贴用于测量天平形变量的应变片。

本实用新型结构简单、安装方便，能够在地面上精确模拟风洞试验模型在不同质量分布时的俯仰转动惯量。

申请人：中国航天空气动力技术研究院
地址：100074 北京市丰台区云岗西路17号
国籍：CN
代理机构：中国航天科技专利中心
代理人：陈鹏
更多信息请下载全文后查看。

1_2m风洞大攻角动导数试验技术

1_2m风洞大攻角动导数试验技术

流 体 力 学 实 验 与 测 量 EX P E R I M EN T S A N D M EA S U R EM EN T S I N FL U I D M ECHA N I C S 第12卷 第1期V o l . 12, N o. 1 1998年3月 M a r . , 1998α 风洞大攻角动导数试验技术赵忠良 任 斌中国空气动力研究与发展中心, 绵阳 6210001. 2m 摘要 介绍了1. 2m 风洞攻角达30°的动导数试验装置与测量系统以及在1. 2m 风洞中对标准动态模型 (S DM 模型) 所作的一系列试验结果。

试验的马赫数为0. 6～ 1. 2, 攻角为0～ 30°,振动频率为8～ 14H z , 试验雷诺数为1. 2×107～ 2. 3×107 ƒm 。

试验所得的阻尼导数包括俯仰、偏 航、滚转及滚转引起的偏航动导数随马赫数和攻角的变化表现出明显的非线性, 而减缩频率的 影响并不显著。

天平与测试系统的重复性精度小于15% 。

试验结果与国外文献数据具有很好的 一致性。

关键词 动导数; 动导数天平; 风洞试验技术; 标准动态模型 (S DM )中图号 V 211. 71引 言0 由于现代飞行器常常在跨声速下作大攻角机动飞行, 在此过程中出现许多非线性 动态气动现象。

而对每一种现象的深刻认识和定量测量都需要坚实的技术储备。

“八五”期 间, 我部开展的1. 2m 风洞大攻角动导数试验技术研究, 就是应这种要求而提出的。

早在70年代初, 我部就开展了强迫振动原理的动导数试验技术的研究, 并在0. 6m × 风洞中建立了测量俯仰ƒ偏航、滚转及滚转交叉动导数的试验系统, 其最大攻角为 0. 6m 80 1, 2 。

同时国外各研究机构如美国的 A E D C 3, 4 、德国 D FV L R ƒA V A 5 、加拿大 N A E 6 及 瑞典的 F F A 7 等也相继建立了各自的高速大攻角动导数试验技术, 并都采用 A ED C 基于 F 216简化外形标准动态模型 (SDM ) 作为统一标模来进行风洞校核试验。

一种超声速风洞模型俯仰运动保护装置[发明专利]

一种超声速风洞模型俯仰运动保护装置[发明专利]

专利名称：一种超声速风洞模型俯仰运动保护装置
专利类型：发明专利
发明人：赵忠良,徐扬帆,李浩,苗磊,杨海泳,陈建中,李玉平,廖晓林,邹涵,李乾,丁家宝,王晓冰,叶林,车伟
申请号：CN202011100008.7
申请日：20201015
公开号：CN112268676B
公开日：
20220426
专利内容由知识产权出版社提供
摘要：本发明公开了一种超声速风洞模型俯仰运动保护装置。

该俯仰运动保护装置包括横向支撑，横向支撑的主体为管状支撑杆，管状支撑杆穿过飞行器模型的质心，将飞行器模型支撑在风洞试验段的中心轴线上；在风洞试验段外，横向支撑左侧伸出的管状支撑杆上顺序安装有运动轴承、机械限位机构以及抗冲击锥面锁紧机构，横向支撑右侧伸出的管状支撑杆上顺序安装有运动轴承、机械限位机构以及紧急强制回零机构。

该俯仰运动保护装置能够为超声速风洞仿真试验的飞行器模型提供由弱至强的三级保护，具有结构可靠、控制方便的优点，具备较高的抵抗高能量冲击和强制回零等功能，能够拓展到在亚声速、跨声速风洞的两侧支撑模型系统中使用。

申请人：中国空气动力研究与发展中心高速空气动力研究所
地址：621900 四川省绵阳市二环路南段6号14信箱
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：王丹
更多信息请下载全文后查看。

风洞模型主动抑振器的设计与实验

风洞模型主动抑振器的设计与实验刘巍;毕晓丹;贾振元;刘伟国【摘要】研究了风洞模型主动振动的抑制原理,并结合叠堆式压电陶瓷作动器的压电效应设计了一套并联式主动抑振器.首先,针对模型支杆系统及其动力学特征,分析了支杆抑振原理,提出了一种基于叠堆式压电陶瓷作动器的风洞模型抑振器.然后,构建了抑振器实时控制系统,针对其驱动位移滞后的特点,研究了基于PD调节器的控制方法.最后,搭建了地面实验平台,利用锤击法和激振法对抑振器进行了地面实验.实验结果表明:抑振器具有提高支杆系统阻尼的能力,对风洞模型在俯仰和偏航两个方向上的抑振效果明显,特别是俯仰方向上,抑制器工作后系统阻尼比可由0.009提高到0.092,抑振后剩余振幅比例约为25％.试验结果验证了该风洞模型主动抑振器的可行性与有效性.【期刊名称】《光学精密工程》【年(卷),期】2015(023)010【总页数】7页(P2895-2901)【关键词】风洞试验;主动振动抑制;主动抑制器;压电陶瓷作动器;支杆振动【作者】刘巍;毕晓丹;贾振元;刘伟国【作者单位】大连理工大学机械工程学院,辽宁大连116023;大连理工大学机械工程学院,辽宁大连116023;大连理工大学机械工程学院,辽宁大连116023;大连理工大学机械工程学院,辽宁大连116023【正文语种】中文【中图分类】V211.741 引言风洞模型实验是航空飞行器设计、制造与定型的重要环节，准确稳定的风洞模型实验数据可为航空飞行器空气动力学特性研究提供重要的实验基础［1］。

为了满足高机动性要求，新一代飞行器必须在大攻角飞行条件下具备可靠的气动性能，由于大攻角飞行极具危险性，因此必须在风洞试验中充分研究飞行器气动性能，这对风洞攻角试验技术提出了较高要求［2］。

风洞试验中常见的尾部支撑形式多用于风洞模型的大攻角试验和跨声速试验，但尾撑形式的模型系统（包括弯刀、支杆、测力天平、模型）为典型的悬臂结构，其系统刚度低，一阶固有频率为10～15Hz，这与风洞气流的脉动频率接近，容易产生耦合，从而引起模型的大幅值、低频振动［3］。
