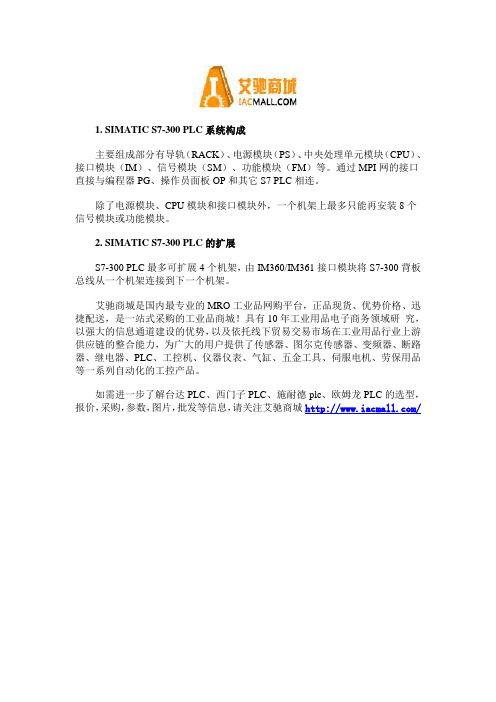

1. SIMATIC S7-300 PLC系统构成
主要组成部分有导轨（RACK）、电源模块（PS）、中央处理单元模块（CPU）、接口模块（IM）、信号模块（SM）、功能模块（FM）等。
通过MPI网的接口直接与编程器PG、操作员面板OP和其它S7 PLC相连。
除了电源模块、CPU模块和接口模块外，一个机架上最多只能再安装8个信号模块或功能模块。
2. SIMATIC S7-300 PLC的扩展
S7-300 PLC最多可扩展4个机架，由IM360/IM361接口模块将S7-300背板总线从一个机架连接到下一个机架。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
业精于西门子S7系列PLC1-1、S7-300的硬件结构S7-300为标准模块式结构化PLC，各种模块相互独立，并安装在固定的机架上，构成一个完整的PLC应用系统系统背版总线连接器电源模块（选配）CPU模块信号模块信号模块前连接器模块前门盖板状态及故障指示灯模式开关MMC存储卡（CPU313以上）DC 24V电源连接器后备电池（CPU313以上）MPI多点接口1-2、S7-300 CPU模块1-2-1、CPU的分类种）紧凑型CPU（六种）：CPU 312CCPU 313C革新型CPU（五种）：CPU 312（新型）CPU 314(新型）故障安全型CPU（三种）：CPU 315FCPU 315F-2DP特种型CPU（两种）：CPU 317T-2DPCPU 317-2PN/DP1-2-2、S7-300CPU的主要特性：1-2-3、S7-300 CPU的操作：1、运行模式开关RUN-P：可编程运行模式。
在此模式下，CPU不仅可以执行用户STOP：停机模式。
在此模式下，CPU不执行用户程序，但可以通过编程设备（如装有STEP 7的PG、装有STEP 7的计算机等）从C P U中读出或修改用户程序。
在此位置可以拔出钥S7-300 CPU工作时需要使用存储卡来存储用户程序和数据，在训练过程中，经常性地对存储卡进行写入程序的操作，会在存储卡中留下很多垃圾程序，造成存储卡的容量不足或者格式混乱，可以使2、状态及故障显示SF（红色）：系统出错/故障指示灯。
CPU硬件或软14配）：＋5V电源指示灯。
CPU和S7-300总线的5V）：强制作业有效指示灯。
至少有一个I/O被状态时亮；LEDSTOP（黄色）：停止状态指示灯。
CPU处于“STOP”或“HOLD”或“Startup”状态时亮；在存储器复位时LED以0.5 Hz频率闪烁；在存储器置位时LED以2Hz频率闪烁。
1-3、S7-300的模块1-3-1、S7-300的扩展能力●PS 307标准电源模块1-3-2、电源模块（PS）PS 307 5APS3075ADC 5VPS 307 2A1-3-3、信号模块（SM） SM321数字量输入模块(DI)(1)数字量输入模块（DI）数字量输入模块SM321有直流输入型和交流输入型。
S7-300 系列PLC组态简介一、系统构成西门子S7-300系列的常用组件主要有电源模块（1）、CPU模块（1）、开关量模块（2）、开关量输出模块（2）、模拟量输入模块（2）、模拟量输出模块。
说明如下：1．电源模块：PS307—5A；为PLC系统提供稳定的24V直流电源。
2．CPU模块：CPU314；是系统的核心负责程序的运行，数据的存储与处理，与上位机的通讯和数据的传输。
3．开关量输入模块：SM321；可进行32路开关量的检测，输入信号为24V有效，若输入为无源触点，可利用电源模块提供24V驱动信号。
4．开关量输出模块：SM322；可提供8路开关量输出，为继电器输出方式；分为4组每两路公用一个公共端。
5．模拟量输入模块：SM331；为实现对8路模拟量数据采集，输入信号可以是电流信号、电压信号、热电偶输入、热电阻输入，可根据不同的应用场合对模块进行设置。
6．模拟量输出模块：SM332；可提供4路模拟量输出信号，根据应用可将各路输出设置为电压输出或电流输出。
图1、系统模块组成。
二、硬件组态1．基本机架（中心机架）机架即是用于安装固定各个模块的专用槽架。
PLC的各个模块就遵循一定的规则固定在上面。
每个机架中：插槽1为电源模板插槽；插槽2为CPU模板插槽；插槽3留给通讯模板接口模板及扩展模板。
插槽4以后留给应用模板。
每个模块最多可以安装8个应用模块。
模块的底部通过总线连接器与前后的模块想连接，构成一个整体系统。
中心机架至少应装配电源模块和CPU模块，再根据需要配置其他功能模块。
说明：所谓插槽，在这里只是抽象的概念，S7—300系统中的机架物理形态上只是一个槽形轨道，上面没有具体的插槽，模块也只是按一定顺序固定在上面，模块之间也无须保留空间，而是紧密地相邻安装。
插槽的概念只有在对系统进行软件组态时才能具体化。
（软件组态将在后面介绍）2．机架的扩展当基本机架不能满足系统要求时，可通过扩展机架对系统进行扩展，扩展方式有两种：①、用IM365模板：可扩展一个机架，需用两块IM365模板，连接长度最长为一米。
学习西门子S7-300的基础第一章ＰＬＣ概述一、可编程控制器的产生及定义①１９６９年美国数字设备公司（DEC）研制出世界第一台可编程控制器，并成功地应用在美国通用汽车公司（GM）的生产线上。
但当时只能进行逻辑运算，故称为可编程逻辑控制器，简称PLC （programmable logic controller）。
②70年代后期，随着微电子技术和计算机技术的迅猛发展，使PLC从开关量的逻辑控制扩展到数字控制及生产过程控制域，真正成为一种电子计算机工业控制装置，故称为可编程控制器，简称PC （programmablecontroller）。
但由于PC容易与个人计算机（personal computer）相混淆，故人们仍习惯地用PLC作为可编程控制器的缩写。
③1985年国际电工委员会（IEC）对PLC的定义如下：可编程控制器是一种进行数字运算的电子系统，是专为在工业环境下的应用而设计的工业控制器，它采用了可以编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字或模拟式的输入和输出，控制各种类型机械的生产过程。
④PLC是由继电器逻辑控制系统发展而来，所以它在数学处理、顺序控制方面具有一定优势。
继电器在控制系统中主要起两种作用：（1）逻辑运算（2）弱电控制强电。
⑤PLC是集自动控制技术、计算机技术和通讯技术于一体的一种新型工业控制装置，已跃居工业自动化三大支柱（PLC、ROBOT、CAD/CAM）的首位。
二、可编程控制器的分类及特点（一）分类（１）从组成结构形式分①一体化整体式ＰＬＣ②模块式结构化ＰＬＣ（２）按Ｉ／Ｏ点数及内存容量分①超小型ＰＬC②小型ＰＬＣ③中型ＰＬＣ④大型ＰＬＣ⑤超大型ＰＬＣ（3）按输出形式分①继电器输出为有触点输出方式，适用于低频大功率直流或交流负载②晶体管输出为无触点输出方式，适用于高频小功率直流负载③晶闸管输出为无触点输出方式，适用于高速大功率交流负载（二）特点①可靠性高、抗干扰能力强②编程简单、使用方便③设计、安装容易，维护工作量少④功能完善、通用性好，可实现三电一体化PLC将电控（逻辑控制）、电仪（过程控制）和电结（运动控制）这三电集于一体。
PLC:S7-300 CPU的元件和CPU面板功能S7-300有20种CPU，分别适用于不同等级的控制要求。
廖常初在本文介绍S7-300 CPU 的状态与故障显示LED、运行模式、模式选择开关、微存储器卡、通信接口、电池盒、电源接线端子、实时种与运行时间计数器和I/O方面的专业知识。
S7-300有20种不同型号的CPU，分别适用于不同等级的控制要求。
有的CPU模块集成了数字量I/O，有的同时集成了数字量I/O和模拟量I/O。
CPU内的元件封装在一个牢固而紧凑的塑料机壳内，面板上有状态和故障指示LED、模式选择开关和通信接口。
大多数CPU还有后备电池盒，存储器插槽可以插入多达数兆字节的Flash EPROM微存储器卡（检查MMC），用于掉电后程序和数据的保存。
CPU 318-2的面板如图所示。
1、状态与故障显示LEDCPU模块面板上的LED的意义如下：①SF（系统出错/故障显示，红色）：CPU硬件故障或软件错误时亮。
②BATF（电池故障，红色）：电池电压低或没有电池时亮。
③DC5V（ 5V电源指示，绿色）：CPU和S7-300总线的5V电源正常时亮。
④FRCE（强制，黄色）：至少有一个I/O被强制时亮。
⑤RUN（运行方式，绿色）：CPU处于RUN状态时亮；重新启动时以2Hz的频率闪亮；HOLD状态时以0.5Hz的频率闪亮。
⑥STOP（停止方式，黄色）:CPU在STOP、HOLD状态或重新启动时常亮；请求存储器复位时以0.5Hz的频率闪亮，正在执行存储器复位时以2Hz的频率闪亮⑦BUSF（总线错误，红色）：PROFIBUS-DP接口硬件或软件故障时亮，集成有DP接口的CPU才有此LED。
集成有两个DP接口的CPU有两个对应的LED（BUS1F和BUS2F）。
2、CPU的运行模式①CPU有4中操作模式：STOP（停机）、STARTUP（启动）、RUN（运行）和HOLD（保持）。
在所有的模式中，都可以通过MPI接口与其他设备通信。
S7-300 PLC常见硬件故障及处理方法一、PLC硬件故障的分类1. 中央处理器(CPU)故障2. 输入/输出模块故障3. 通信模块故障4. 电源模块故障5. 总线模块故障二、中央处理器(CPU)故障1. 故障现象：PLC无法启动或程序无法正常运行2. 处理方法：1) 检查CPU电源供应是否正常2) 检查PLC程序是否正确3) 如果以上均无法解决问题，尝试更换CPU三、输入/输出模块故障1. 故障现象：PLC输入/输出信号异常或无法正常输入/输出2. 处理方法：1) 检查输入/输出模块的供电电压2) 检查输入/输出模块的连接状态3) 如果以上均正常，可能是模块本身故障，需更换模块四、通信模块故障1. 故障现象：PLC无法与上位机或其他设备进行通信2. 处理方法：1) 检查通信模块的连接状态2) 检查通信模块的参数设置是否正确3) 如果以上均正常，可能是通信模块本身故障，需更换模块五、电源模块故障1. 故障现象：PLC无法正常供电或电源波动2. 处理方法：1) 检查电源模块的输入电压2) 检查电源模块的输出电压3) 如果以上均正常，可能是电源模块本身故障，需更换模块六、总线模块故障1. 故障现象：PLC总线异常或通讯故障2. 处理方法：1) 检查总线连接状态2) 检查总线模块的参数设置是否正确3) 如果以上均正常，可能是总线模块本身故障，需更换模块七、总结在PLC使用过程中，硬件故障是难免的，但只要及时发现并妥善处理，可以最大限度地减少停机时间，提高生产效率。
希望本文提供的处理方法能对PLC硬件故障有所帮助。
PLC（Programmable Logic Controller）是一种专门用于工业自动化控制的设备，它负责监视输入设备，如传感器和开关，然后根据预先设定的程序控制输出设备，如电动执行器、马达和阀门。
由于PLC经常处于大型工业设备和生产线的控制中心，因此PLC硬件故障可能对整个生产过程造成严重影响。
S7300PLC通过BCNet-S7MPI与SMART IE触摸屏通讯一．方案描述
西门子S7 300PLC通过BCNet以太网模块和西门子SMART IE触摸屏建立以太网通讯。
二．硬件配置
所需硬件设备：S7300PLC；以太网通讯模块BCNet-S7MPI；SMART IE触摸屏(以SMART 700 IE为例)。
如图：将BCNet-S7MPI以太网模块安装在S7300PLC的MPI通讯口或者DP通讯口上，BCNet-S7MPI的网口连接到SMARTIE触摸屏的网口上。
三.软件参数设置
1、新建项目
打开WinCC flexible软件，点击“项目”-“新建”，选择相应的触摸屏型号（SMART 700 IE），点击“确定”。
2、新建连接
双击“通讯”下的“连接”，在“通讯驱动程序”下选择“SIMATIC S7 200”通讯驱动程序；
在“参数”中：“接口”选择“以太网”；在“HMI设备”中：“地址”填入触摸屏的IP 地址（如：192.168.1.106）；在“PLC设备”中：“地址”填入BCNet-S7MPI的IP地址（如：192.168.1.188），其它设置默认。
3、新建变量
双击“通讯”下的“变量”，新建与S7 300连接的变量（V区对应S7300的DB1，其他数据区不变）。
4、新建画面
5、触摸屏程序下载
“模式”，选择“以太网”；“计算机名或IP地址”填入触摸屏的IP地址（如：192.168.1.106），点击“传送”。
