任务4：绘制简单平面图形

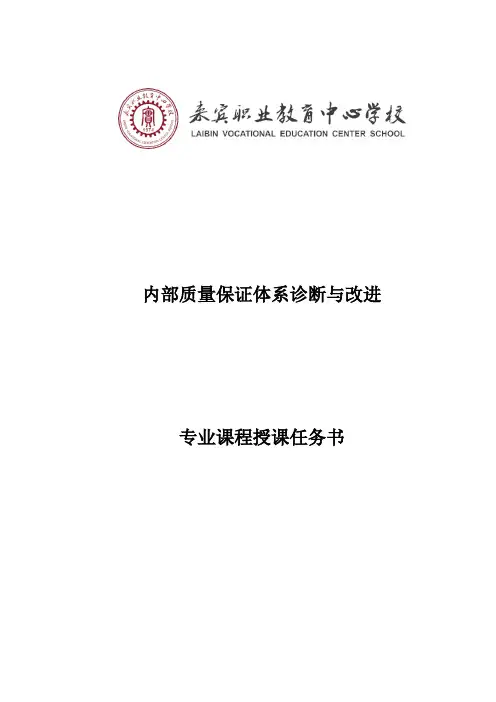

内部质量保证体系诊断与改进专业课程授课任务书目录电子信息授课任务书 (2)机械系授课任务书 (75)社会科学系授课任务书 (124)基础文化授课任务书 (128)电子信息授课任务书《CAD机械制图应用教程》授课任务书吴定生老师：根据学校教学工作需要，本学期安排你负责如下的授课任务，请按照教学计划和要求完成任务：根据教育厅职成处的有关文件精神，作业、技能考核及测验要求如下：1.中专部文化基础课（除体育、音乐、书法、美术课外）：每4节课至少要有1次作业；音乐、书法、美术每两周至少要有1次作业；语文学科每学期作文达4篇以上（含4篇）；各学科（除体育、音乐、书法、美术课外）平时测验达4次以上（含4次），其中段考前2次，期考前2次。

2.升学部文化基础课（除体育、音乐、书法、美术课外）：每周至少要有1次作业；音乐、书法、美术每两周至少要有1次作业；语文学科每学期作文达4篇以上（含4篇）；各学科（除体育、音乐、书法、美术课外）平时测验达4次以上（含4次），其中段考前2次，期考前2次。

3.专业课：每完成一个实训项目教学，要有1次理论作业、1次实训报告、并进行技能考核（以技能任务书、学生作品、评分标准、成绩记录作为督查材料）；理论测验达4次以上（含4次），其中段考前2次，期考前2次。

4.周课时达16节以上（含16节）的教师或任教班级人数达45人以上的班级，作业、实训报告及技能考核可适当减少，具体由教务处确定。

5.全学期授课时间按16周计算。

授课任务及进度表《CorelDRAW实用教程》授课任务书罗蓓蓓老师：根据学校教学工作需要，本学期安排你负责如下的授课任务，请按照教学计划和要求完成任务：根据教育厅职成处的有关文件精神，作业、技能考核及测验要求如下：1.中专部文化基础课（除体育、音乐、书法、美术课外）：每4节课至少要有1次作业；音乐、书法、美术每两周至少要有1次作业；语文学科每学期作文达4篇以上（含4篇）；各学科（除体育、音乐、书法、美术课外）平时测验达4次以上（含4次），其中段考前2次，期考前2次。

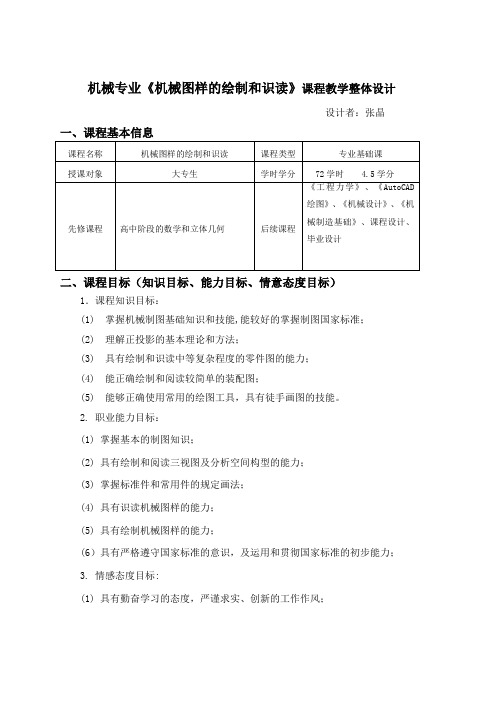

机械专业《机械图样的绘制和识读》课程教学整体设计设计者：张晶一、课程基本信息二、课程目标（知识目标、能力目标、情意态度目标）1．课程知识目标：(1) 掌握机械制图基础知识和技能,能较好的掌握制图国家标准；(2) 理解正投影的基本理论和方法；(3) 具有绘制和识读中等复杂程度的零件图的能力；(4) 能正确绘制和阅读较简单的装配图；(5) 能够正确使用常用的绘图工具，具有徒手画图的技能。

2. 职业能力目标：(1) 掌握基本的制图知识；(2) 具有绘制和阅读三视图及分析空间构型的能力；(3) 掌握标准件和常用件的规定画法；(4) 具有识读机械图样的能力；(5) 具有绘制机械图样的能力；(6）具有严格遵守国家标准的意识，及运用和贯彻国家标准的初步能力；3. 情感态度目标:(1) 具有勤奋学习的态度，严谨求实、创新的工作作风；(2) 具有良好的心理素质和职业道德素质；(3) 具有高度责任心和良好的团队合作精神；(4) 具有一定的科学思维方式和空间思维想象的能力；(5)具有观察事物、发现问题、分析问题、解决问题的能力；三、课程教学整体设计（一）教学内容设计（二）能力训练列表（三）教学模式设计以职业能力为主线，实行“项目引导、任务驱动”教学模式，在“一体化”教室中开展教学。

（四）考核方案设计对学生实行以职业能力为中心的考核，通过各种不同的考试形式激发学生自主学习的积极性，在解决实际问题的工作能力；获取新知识、新技能的学习能力；团队活动的合作能力；职业语言表达能力等方面得到体现。

采用阶段评价，过程性评价与目标评价相结合，项目评价，理论与实践一体化评价模式。

课程考核从三个方面进行：综合运用、平时成绩(出勤、学习态度、课堂讨论等)、实践环节（作业、绘图练习的图面质量），分别占比为50%、10%、40%，在这三方面的考核中都应体现以能力为本的理念，要求学生全面掌握所学知识，实训注重过程考核，按步骤打分；项目设计及完成情况在考核学生的个人能力同时还需考核学生的团队协作能力。

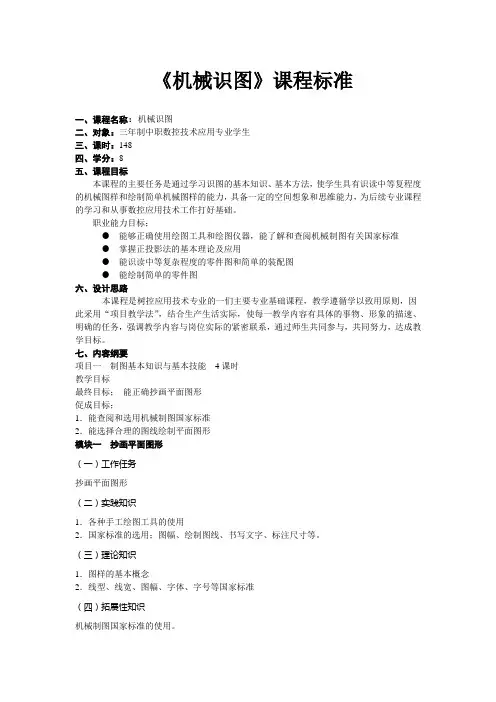

《机械识图》课程标准一、课程名称：机械识图二、对象：三年制中职数控技术应用专业学生三、课时：148四、学分：8五、课程目标本课程的主要任务是通过学习识图的基本知识、基本方法，使学生具有识读中等复程度的机械图样和绘制简单机械图样的能力，具备一定的空间想象和思维能力，为后续专业课程的学习和从事数控应用技术工作打好基础。

职业能力目标；能够正确使用绘图工具和绘图仪器，能了解和查阅机械制图有关国家标准掌握正投影法的基本理论及应用能识读中等复杂程度的零件图和简单的装配图能绘制简单的零件图六、设计思路本课程是树控应用技术专业的一们主要专业基础课程，教学遵循学以致用原则，因此采用“项目教学法”，结合生产生活实际，使每一教学内容有具体的事物、形象的描速、明确的任务，强调教学内容与岗位实际的紧密联系，通过师生共同参与，共同努力，达成教学目标。

七、内容纲要项目一制图基本知识与基本技能4课时教学目标最终目标；能正确抄画平面图形促成目标；1．能查阅和选用机械制图国家标准2．能选择合理的图线绘制平面图形模块一抄画平面图形（一）工作任务抄画平面图形（二）实践知识1．各种手工绘图工具的使用2．国家标准的选用；图幅、绘制图线、书写文字、标注尺寸等。

（三）理论知识1．图样的基本概念2．线型、线宽、图幅、字体、字号等国家标准（四）拓展性知识机械制图国家标准的使用。

项目二三视图的形成及投影作用 8课时教学目标最终目标：能用正投影的方法正确绘制三视图促成目标：能正确理解并运用投影规律绘制三视图模块一基本几何体三视图的画法（一）工作任务绘制基本几何的三视图（二）实践知识1．运用直尺测量长方形尺寸2．绘图基本方法（三）理论知识1．正投影的原理2．三视图的投影规律3．点、线、面的投影（四）拓展性知识中心投影法和平行投影法的区别项目三基本几何体的识读和绘制 16课时教学目标最终目标：能正确识读和绘制基本几何三视图促成目标：1．能根据特征视图，正确快速识读基本几何体2．能根据基本几何体的形体特征，正确绘制其三视图能绘制基本几何体的轴测图模块一棱柱三极视图的绘制（一）工作任务1．会绘制棱柱三视图2．能根据棱柱三视图绘制其轴测图（二）实践知识1．棱柱尺寸的测量2．线性尺寸的标注（三）理论知识1．正投影法和三视图的形成原理2．三视图与物体方位的对应关系3．三视图的读图方法4．棱柱的概念（四）拓展性的知识1．不同方位的棱柱的三视图的绘制2．棱柱轴测图的绘制3．棱柱表面上点线面的求法模块二圆柱三视图绘制（一）工作任务1．会绘制圆柱三视图2．能根据圆柱三视图绘制其轴测图（二）实践知识1．圆柱尺寸的测量2．圆及圆弧尺寸的标注（三）理论知识1．绘制圆柱零件图2．根据三视图绘制圆柱的轴测图（四）拓展性知识1．圆弧尺寸、角度尺寸的标注2．圆柱表面上点线面的方法模块三棱锥三视图的绘制（一）工作任务1．会绘制棱锥三视图2．能根据棱锥三视图绘制其国同测图（二）实践知识1．棱锥尺寸的测量2．线性尺寸的标柱（三）理论知识1．正投影法和三视图的形成原理2．三视图与物体方位的对应关系、3．三视图的读图方法3．棱锥的概念（四）拓展性知识1．不同方法的棱锥的三视图的绘制2．棱锥轴测图的绘制3．棱锥表面上点线面的方法模块四圆锥三视图绘制（一）工作任务1．会绘制圆锥三视图2．能根据圆锥三视图绘制其轴测图（二）实践知识1．圆锥尺寸的测量2．圆及圆弧尺寸的标注（三）理论知识1．圆锥零件图2．根据三视图绘制图锥的轴测图3．素线法求圆锥表面上点的方法（四）拓展性知识1．截面法求圆锥表面上的点2．角度尺寸的标注3．圆柱零件在生活中的应用3．球体的三视图画法项目4组合体视图的识读与绘制32课时教学目标最终目标：能正确识读和绘制组合体三视图促成目标：1．会绘制叠加体的三视图和轴测图2．会对叠加体进行正确的尺寸标注3．能区分定形尺寸、定位尺寸、总体尺寸模块一叠加体三视图的识读与绘制（一）工作任务1．会识读和绘制叠加体三视图和轴测图2．能根据叠加体三视图绘制其轴测图3．能对叠加体进行正确的尺寸标注（二）实践知识1．叠加体视图的特征2．生活中叠加类零件的应用（三）理论知识1．叠加体的概念及基本体叠加方式2．叠加体基本尺寸的标注方法3．定位、定位尺寸的概念（四）拓展性知识1．视图的正确选择2．相贯线的计算模块二截割体三视图的识读与绘制（一）工作任务1．会识读和绘制截割体三视图和轴测图2．能根据截割体三视图绘制其轴测图3．能对截割体进行正确的尺寸标注（二）实践知识1．截割体的形成2．截割体视图的特征（三）理论知识1．截割体的概念及应用2．截割体尺寸的标注方法（四）拓展性知识1．视图的正确选择2．截割体尺寸的测量及标注3．尺寸链的计算模块三复杂组合体的识读与绘制（一）工作任务1．能综合运用各种视图表达方法，合理选择并表达形体（二）实践知识1．中等复杂程度零件的实例及应用场合2．中等复杂程度零件的结构分析（三）理论知识1．视图、局部视图、斜视图的概念2．剖视、剖面的概念3．组合体的概念（四）拓展知识1．零件的表达方式项目五数控加工零件图的识读 20课时教学目标最终目标：能正确识读中等复杂程度的数控加工零件图和绘制简单数控加工零件图促成目标：1．掌握识读零件图的一般方法和步骤。

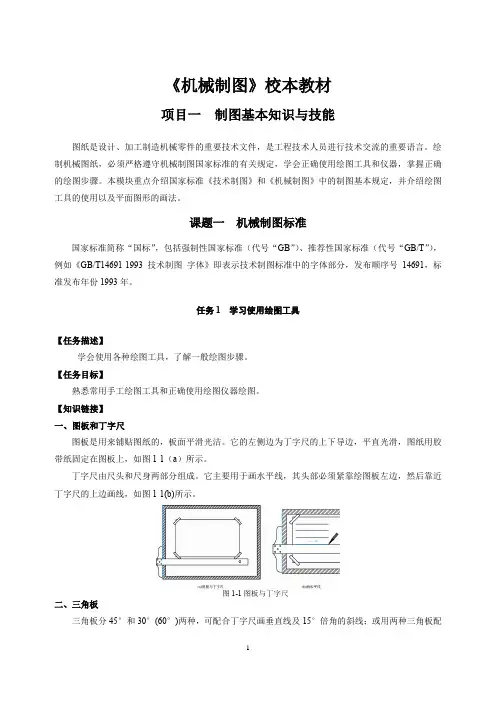

《机械制图》校本教材项目一制图基本知识与技能图纸是设计、加工制造机械零件的重要技术文件，是工程技术人员进行技术交流的重要语言。

绘制机械图纸，必须严格遵守机械制图国家标准的有关规定，学会正确使用绘图工具和仪器，掌握正确的绘图步骤。

本模块重点介绍国家标准《技术制图》和《机械制图》中的制图基本规定，并介绍绘图工具的使用以及平面图形的画法。

课题一机械制图标准国家标准简称“国标”，包括强制性国家标准（代号“GB”）、推荐性国家标准（代号“GB/T”），例如《GB/T14691-1993 技术制图字体》即表示技术制图标准中的字体部分，发布顺序号14691，标准发布年份1993年。

任务1 学习使用绘图工具【任务描述】学会使用各种绘图工具，了解一般绘图步骤。

【任务目标】熟悉常用手工绘图工具和正确使用绘图仪器绘图。

【知识链接】一、图板和丁字尺图板是用来铺贴图纸的，板面平滑光洁。

它的左侧边为丁字尺的上下导边，平直光滑，图纸用胶带纸固定在图板上，如图1-1（a）所示。

丁字尺由尺头和尺身两部分组成。

它主要用于画水平线，其头部必须紧靠绘图板左边，然后靠近丁字尺的上边画线，如图1-1(b)所示。

图1-1图板与丁字尺二、三角板三角板分45°和30°(60°)两种，可配合丁字尺画垂直线及15°倍角的斜线；或用两种三角板配合画任意角度的平行线或垂直线，如图1-2所示。

图1-2丁字尺和三角板的使用方法三、圆规圆规可用来画圆和圆弧。

画图时应尽可能使钢针和铅芯都垂直于纸面，钢针的台阶与铅芯尖应平齐，使用方法如图1-3所示。

图1-3圆规的用法四、分规分规与圆规区别在于其端部由两个针尖组成，分规的用法如图1-4所示。

图1-4分规的用法五、绘图铅笔绘图用铅笔的铅芯分别用B和H表示，B表示其颜色深浅，H表示其铅芯软硬程度。

绘图时根据不同的使用要求，应准备B或HB、HB或H、H或2H几种硬度不同的铅笔。

（1）B或HB。

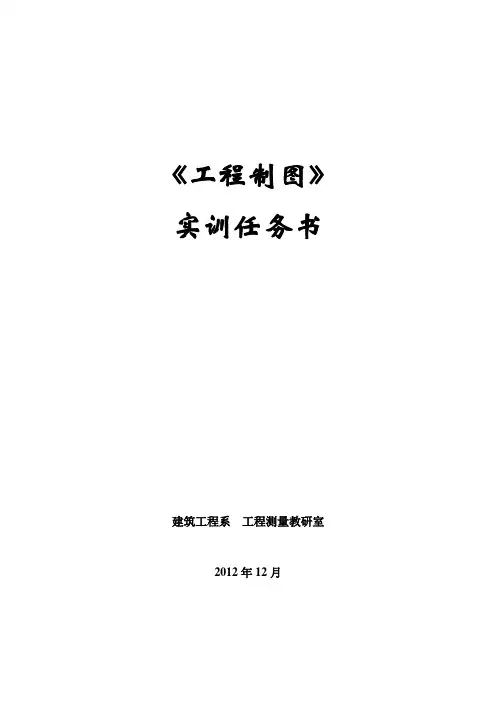

《工程制图》实训任务书建筑工程系工程测量教研室2012年12月一、设计目的1、使学生掌握制图工具、仪器和用品的正确使用并能够很熟练地画图。

2、熟悉国家标准对图纸幅面、图线、字体、比例、尺寸标注等所作的规定，并能够正确应用。

3、学会建筑物与地形面交线的画法，能够画出简单建筑物平面图及路基横断面图，并能够通过画图掌握制图国家标准对这些图的线型和各种标注等所作的规定，学习建筑平面图、立面图、剖面图的识读，并抄绘部分建筑详图，通过实训不但可以为识读和熟练地绘制这些图打下基础，而且也为以后的专业课程设计打下基础。

二、实训任务1、建筑物的平面标高投影2、绘制平面图形3、建筑平面图、立面图、剖面图的识读4、建筑详图绘制三、要求1、图纸幅面规格、图框、标题栏、线型、字体、比例、尺寸标注方法等必须严格遵守国家制图标准的有关规定。

2、必须学会正确使用制图工具、仪器和用品进行画图。

3、按照正确的画图步骤和方法画图。

4、要求绘制的图形按原给定的比例画。

6、要严格认真，一丝不苟地画好每一条线、标好每一个尺寸和注写好每一个文字说明。

7、保证图面清洁。

8、保证图纸数量。

9、保证设计周的出勤和纪律，并要求在教师的指导下在规定的时间内独立地完成。

四、地点与时间安排本次实训安排在校内13级工程测量与监理教室内。

本次实训任务为期一周时间，具体安排如下：五、成绩考核依据1、出勤占10%（其中出满勤10分，点名缺一次扣2分）2、纪律表现占10%。

3、答辩占20%（根据个人图纸情况每人回答两个问题，每题10分）。

4、图面质量占60%（其中每张图各占30%，包括①图纸清洁度；②有无错误；③线型、图框、标题栏、字体、比例、尺寸标注及其它标注等是否符合国家制图标准的有关规定）六、说明出勤率、纪律表现、答辩和每张图的图面质量均以百分记，然后乘以所占百分率，得出最后总分，根据总分评为五个等级：90分以上为优秀，80—89分为良好，70—79分为中等，60—69分为及格，60分以下的均为不及格。

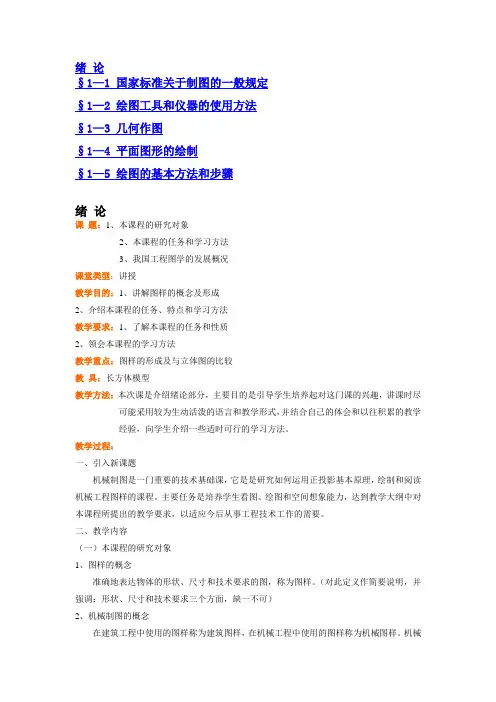

绪论§1—1 国家标准关于制图的一般规定§1—2 绘图工具和仪器的使用方法§1—3 几何作图§1—4 平面图形的绘制§1—5 绘图的基本方法和步骤绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。

教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。

二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。

（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。

机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。

3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。

（2）图样是表达设计者设计意图的重要手段。

（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。

4、图样的形成（1）立体图表示物体的大致形状可以用立体图。

立体图是从一个方向、用一个图形来表达物体的形状。

如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。

1、能够找出在学校遇到的问题，并学会合理解决问题得
2、能够说出学校每个部门对应的职责得
3、知道如何找到学校的各个部门得
4、回答问题声音洪亮，语言表达完整得
回答问题声音洪亮思路清楚得
第一组：平放在地上的文具盒。

第二组：平放在地上的圆柱体
通过判断以上两组图让学生明白平面图应该是从物体正上方看到的形状。

评价任务评价标准
能够说出不同物体的平面图是什
回答问题声音洪亮思路清楚得
么形状
设计意图：通过学习知道平面图是以物体正上方看到的图形为基础进行绘画，让学生掌握基本的绘画步骤。

任务二：探讨画图方法。

评价任务评价标准
绘画不同物体的平面图绘画清晰明了得
师：了解了什么是平面示意图，同学们肯定跃跃欲试，想亲自画一幅平面示意图了。

现在，我们先来画一幅简单的平面示意图。

请大家随便找一样桌子上的东西，把它的平面示意图画出来。

生进行绘画单一的平面示意图并进行展示，修正画得有错误的地方。

结合教材第30页的“小贴士”和平面示意图，师生一起讨论学校平面示意图的画法。

明确话平面示意图的主意事项：
绘画清晰明了得，回答啊问题声音洪亮得
平面示意图清晰明了得
平面示意图清晰明了得。

中等职业学校汽车制造与检修专业机械制图课程标准一、课程名称：机械制图二、适用专业：汽车制造与检修（051700）三、学时与学分：112学时，10学分四、课程性质本课程为中等职业学校汽车制造与检修、机械加工技术应用专业的一门专业基础课程，适用于中等职业学校汽车制造与检修、机械加工技术专业，是从事机械加工制图员、机械产品装配、检修等岗位工作相关岗位工作的必修课程，其主要功能是使学具备相关中等应用型人地所必需的有关机械制图国家最新标准和引进标准，视图和绘制图样的基本理论和方法，在投影、三视图、轴侧图、组合体、零件图、装配图等知识。

具备识图、绘图的基本职业能力。

并为后续专业技能课做好准备，能够胜任机加工操作工的工作。

本课程应与《极限配合与技术测量》、《钳工技术训练》、《普通车床操作实训》、《数控加工及程序编制基础》等课程同时开设，为汽车制造与检修、机械加工专业的其他后续课程奠定基础知识。

五、课程目标本课程的目的主要是使学生较系统地获得必要制图的基本知识、正投影基础、立体投影、组合体、机件的表达方法、标准件、常用件、零件图、装配图的基本知识、基本的画图及看图基本技能；认识到制图的实用价值，增强应用制图的意识；逐步培养学生用制图解决实际问题的基础知识和基本技能。

立足这以目的，本课程结合典型工作任务，依据对应职业能力要求制定了9 目标。

这9类目标分别涉及的是制图基本知识技能、正投影基础、基本体的三视图、轴测图、组合体、机械图样的基本表达方法、螺纹及常用标准件、识读零件图、装配图等知识点。

同时行业工作规范要求及职业道德要求应穿插目标进行，通过本课程的学习，学生达成如下的职业素养目标、知识目标、技能目标：（一）素养目标1.具备能遵守规章制度、文明生产。

2.具备良好的道德、身心素质、职业素养。

3.具备团队协作精神、产品质量意识、安全生产意识。

4.形成认真负责的工作态度和严谨细致的工作作风，注重培养学生的自学能力、审美能力和创新能力。

中职学校机电设备安装与维修专业《机械制图》课程标准一、前言二、（一）课程定位本课程是中等职业学校机电设备安装与维修专业的一门核心课程，适用于中等职业学校机电设备安装与维修专业，是从事机电设备安装与维修应用岗位工作的必修课程，其主要功能是使学生掌握绘制和识读机械图样的基本知识、方法和基本技能，具备绘制机械图样的能力，并为学习机电设备安装与维修专业方向课程作好准备，能胜任机电设备的制造、安装、使用、维护及维修等岗位。

本课程安排在学生第一学期进行授课，与《机械基础》同时开设，为《电气工程制图CAD/CAM》课程和《机械加工一体化实训》、《电工电子产品制作与调试》、《自动化生产线安装调试》等课程的学习奠定基础。

（二）设计思路本课程旨在提高学生在制图方案的综合能力及职业素养，着重使学生掌握制图的基本操作及绘制图纸工作中所必备的知识和基本技能。

通过典型图纸的绘制练习，方法方式讨论分析，让学生能在需要绘制一份图纸时能快速的选择最合适，快捷的方式完成图纸。

从而使学生能提升自身的制图效率，满足社会对绘图员，工艺员等相关职业的绘图效率要求，初步形成处理实际问题的能力。

培养其分析问题和解决问题的学习能力，具备继续学习专业技术的能力；在本课程的学习中渗透思想道德和职业素养等方面的教育，使学生形成认真负责的工作态度和严谨的工作作风，为后续课程学习和职业生涯的发展奠定基础。

坚持立德树人，主要面向企事业单位，培养在生产、服务第一线从事机电设备及自动化设备的安装、调试、保养、维修、管理、销售和操作机电设备等工作能力1本课程的目的是使学生具有从事机电设备安装与维修专业等相关岗位的职业能力。

立足这一目的，本课程从知识、技能、态度三个方面着手设计，每类活动的设计根据课程目标关于知识、技能、态度的不同要求，依据上述课程目标定位，本课程规划和设计了8个课程任务，具体包括：泵轴的拆装及原理；泵轴零件平面图形的绘制；泵轴投影基础与三视图绘制；泵轴轴测图绘制；泵轴零件图绘制训练；泵轴的装配图绘制训练；图纸打印；机用平口钳零部件测绘。

《汽车机械基础》教案（第一学期）汽车工程学部吴月星衢州市工程技术学校衢州市工程技术学校汽车机械基础课教案 NO1Ⅰ、组织教学：1、做好上课前学生的组织准备工作。

2、考勤Ⅱ、复习：无Ⅲ、导入：通过讲解汽车机械基础在整个汽车专业学习以及浙江省汽车专业高职考中的重要性来引入新课的教学。

Ⅳ、讲授新课§项目一平面图形的绘制任务一绘制留装订边、幅画为A4纸的图框任务二绘制简单的平面图形主要学习目标：主要学习重点：让学生知道学什么，怎么学，考什么，怎么考。

Ⅴ、课后作业：习题册Ⅵ、小结：本节重点Ⅶ、课后反思：互动不够衢州市工程技术学校汽车机械基础课教案 NO2Ⅰ、组织教学：1、做好上课前学生的组织准备工作。

2、考勤Ⅱ、复习：项目一平面图形的绘制Ⅲ、导入：利用考试题的例子导入（2015-2019年高考考试题）Ⅳ、讲授新课§项目二组合体三视图的绘制任务一绘制基本体的三视图任务二组合体三视图主要学习目标：主要学习重点：衢州市工程技术学校汽车机械基础课教案 NO3Ⅰ、组织教学：1、做好上课前学生的组织准备工作。

2、考勤Ⅱ、复习：1、国外汽车工业发展史2、汽车界名人Ⅲ、导入：每个汽车品牌都有其独特的车标，通过这节课一起认识下国内外有代表性的车标。

Ⅳ、讲授新课2.1识别国外汽车车标一、国外名车标志（见书18~19）2.2识别国内汽车标志一、国内汽车标志（见书20~21）2.3了解部分名车的车标文化一、奥迪（Audi）4个圆环，代表着合并钱的4家公司，其中每个环都是其中一个公司的象征。

二、戴姆勒-奔驰（Benz）三叉星，象征着陆上，水上和空中的机械化。

“梅赛德斯”是幸福的意思，意为戴姆勒生产的汽车将为车主们带来幸福。

三、大众（VOLKS W AGENWERK）标志像是由三个用中指和食指做出“V”组成，表示大众公司及其产品必胜-必胜-必胜。

四、丰田（TOYOTA）大椭圆代表地球两个椭圆垂直组合成一个“T”字，代表丰田公司。
