2 平面图形绘制

机械制图-平面图形的绘制-吊钩A4纸(作业要求)
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
作业2 平面图形绘制绘图举例
作业指导书
一、作业目的
1.掌握圆弧连接的作图方法。

2.掌握平面图形分析、绘制的过程。

3.掌握平面图形尺寸标注的方法，熟悉国家标准中尺寸注法
有关规定。

二、内容与要求
1.题号由教师指制定。

2.按图例要求绘制平面图形并标注尺寸。

3.用A4图纸，横放或竖放，标注尺寸，比例1：1。

三、绘图步骤
1.分析图形，分析图中尺寸作业和线段性质。

2.画底稿（用2H或H 铅笔）
（1）画图框。

（2）在右下角画标题栏。

（3）作出基准线、对称中心线及圆的中心线。

（4）按已知线段、中间线段和连接线段的顺序，画出图
形。

（5）画出尺寸界线、尺寸线。

3.检查加深（用HB或B铅笔）
4.画箭头，标注尺寸，填写标题栏。

四、注意事项
1.布置图形时，应考虑标注尺寸的位置。

2.画底稿时，作图线应轻且准确，并应找出连接弧的圆心和
切点。

3.加深图线时必须细心，按照“先粗后细，先曲后直，先水平
后竖
直、倾斜”的顺序绘制，应做到同类图线规格一致，线段连接光
3。

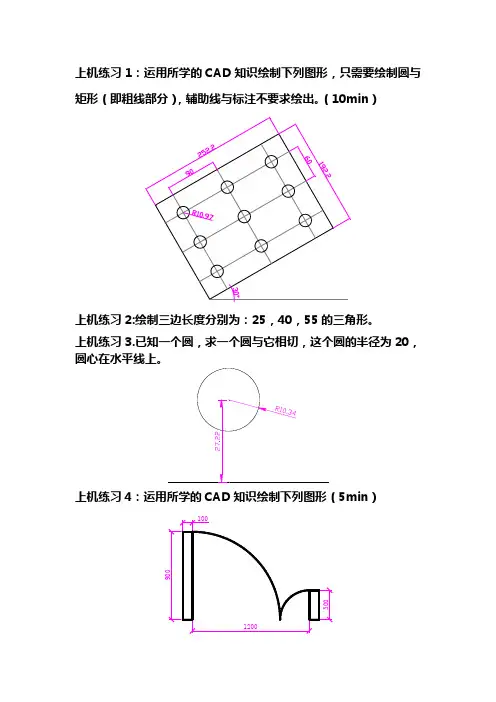

上机练习1：运用所学的CAD知识绘制下列图形，只需要绘制圆与矩形（即粗线部分），辅助线与标注不要求绘出。

（10min）
上机练习2:绘制三边长度分别为：25，40，55的三角形。

上机练习3.已知一个圆，求一个圆与它相切，这个圆的半径为20，圆心在水平线上。

上机练习4：运用所学的CAD知识绘制下列图形（5min）
上机练习5：绘制如下图所示图形（10 min）
上机练习6：绘制如下图所示的操场图形。

（10min）
上机练习7：绘制如下图所示的图形。

（10min）
上机练习8 按图表中的数据绘制曲
线。

（10 min ） (速度)(深度)
10
20
3040
上机练习9：整理图件。

（15min ）
图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号图名姓名学号上机练习10. 绘制方格木门（镜像与修剪）。

（15min）
上机练习11：绘制木地板。

（20min）。

§1—4 平面图形的绘制课题：1、平面图形的绘制2、绘图的基本方法和步骤课堂类型：讲授教学目的：1、讲解平面图形的尺寸分析、线段分析和平面图形的作图步骤。

2、讲解仪器绘图和徒手绘图的基本方法。

教学要求：会画中等难度的平面图形。

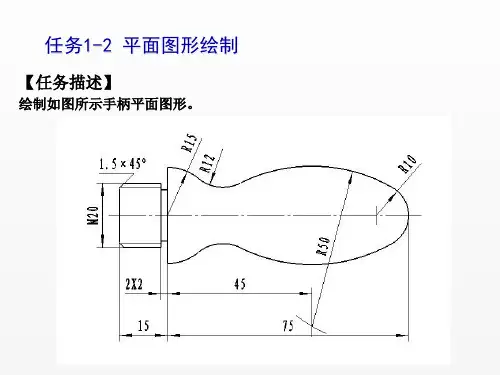

教学重点：平面图形的尺寸分析教学难点：平面图形尺寸基准的判断和选择教具：模型“手柄”教学方法：讲课中要抓住尺寸分析这个核心，教会学生具有对平面图形分析尺寸基准和识读定位尺寸的能力。

基准与定位尺寸紧紧相连，二定位尺寸又是画出第二基准线、第三基准线……的依据，在讲解时不可忽视。

教学过程：一、复习旧课结合作业中的问题，纠正错误，强调圆弧连接中几个需要注意的地方。

二、引入新课题平面图形是由直线和曲线按照一定的几何关系绘制而成的，这些线段又必须根据给定的尺寸关系画出，所以就必须对图形中标注的尺寸进行分析。

三、教学内容（一）平面图形的尺寸分析1、定形尺寸定形尺寸是指确定平面图形上几何元素形状大小的尺寸，如图1—33所示中的φ12、R13、R26、R7、R8、48和10。

一般情况下确定几何图形所需定形尺寸的个数是一定的，如直线的定形尺寸是长度，圆的定形尺寸是直径，圆弧的定形尺寸是半径，正多边形的定形尺寸是边长，矩形的定形尺寸是长和宽两个尺寸等。

2、定位尺寸定位尺寸是指确定各几何元素相对位置的尺寸，如图1—33中的18、40。

确定平面图形位置需要两个方向的定位尺寸，即水平方向和垂直方向，也可以以极坐标的形式定位，即半径加角度。

图1－33 平面图形3、尺寸基准任意两个平面图形之间必然存在着相对位置，就是说必有一个是参照的。

（由此引出基准这个概念，介绍基准时可联系直角坐标系的坐标轴来讲解）标注尺寸的起点称为尺寸基准，简称基准。

平面图形尺寸有水平和垂直两个方向（相当于坐标轴x方向和y方向），因此基准也必须从水平和垂直两个方向考虑。

平面图形中尺寸基准是点或线。

常用的点基准有圆心、球心、多边形中心点、角点等，线基准往往是图形的对称中心线或图形中的边线。

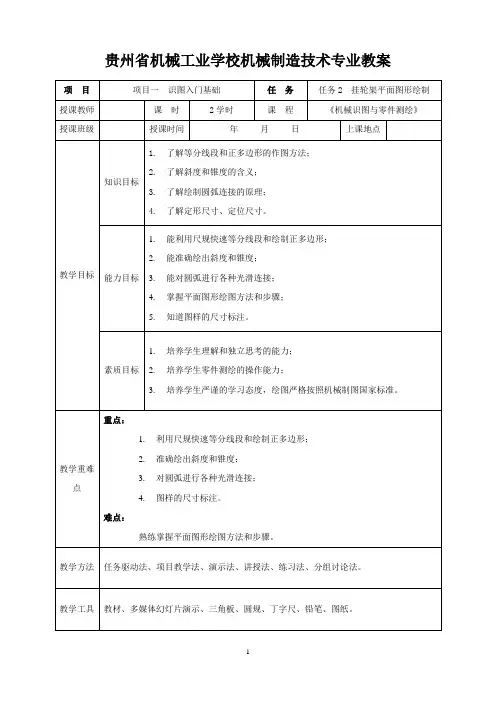

贵州省机械工业学校机械制造技术专业教案教学过程教学步骤教学内容教师活动学生活动时间安排任务提出通过本项任务实施，学习挂轮架平面图形绘制，能熟练掌握平面图形的绘图方法和步骤。

本项主要是让学生们了解绘制平面图形的基本步骤，掌握圆弧切线、圆弧连接的画法，掌握尺寸标注的要领。

提出本次任务的内容：用A4图幅绘制图框及标题栏，并绘制图1挂轮架平面图形。

图1挂轮架平面图形一、学生倾听老师讲述相关内容；二、积极思考。

5任务分析对本次任务的特点，学习方法等进行分析。

通过本项工作任务实施，了解绘制平面图形的基本步骤，掌握圆弧切线、圆弧连接的画法，掌握尺寸标注的要领。

在学习过程中要理论结合实际，既注重相关知识的学习，也重视实践操作。

认真听老师对任务进行分析。

10新课讲授一、知识点的讲解二、操作过程示范讲解一、教师讲解知识：（一）几何作图1.等分线段对已知线段进行n等分（以7等分为例），作图方法如图：一、学生听老师讲授，认真做笔记，遇到疑问可以向老师请教。

30图3（a）定位尺寸图3（b）定形尺寸2.根据定位尺寸并画出图形的基准线，如图4（a）所示。

图4（a）画定位轴线3.根据定形尺寸画出已知线段，如图4（b）所示。

图4（b）画已知线段4.画中间线段及连接线段，如图4（c）所示。

图4（c）画中间线段5.标注尺寸，描深图形，如图4（d）所示图4（d）标注尺寸并加粗。

国家开放大学电大《土木工程CAD》网考形考任务大作业试题及答案盗传必究本课程考核采用100%形成性考核的方式，学生按照实训任务完成图形绘制，绘制的结果以*. dwg格式进行保存并上传到答题页面中。

形考任务1绘图要求按1: 1比例绘制。

1.绘制平而图形。

（20分）2.绘制平面图形。

（20分）3-绘制指北针。

圆的直径为24mm，指针尖为北向，指针尾部宽度为3mm。

（20分）N4.抄绘下面的平而图形，已知四个小圆直径相等。

（20分）4、形考任务1答案.dwg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg ） E 另存为图片⑸… 在“形考任务1答案.dwg”上点击鼠标右健,在右健菜单上选择“保存到文件”，保存到除C 盘和桌而的其它磁盘上, 最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白, 请慎重下载。

形考任务2绘图要求：分图层绘制，按L 1的比例绘图 答案下载方法: 120IC 1±0.000 X7 bUU3750 / 1200 90。

./, 1500 ■/ SOO 3000 , 3000O寸答案如下：形考任务2答案.dwg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“形考任务2答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌面的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

大作业1绘制立而图绘图要求：按1： 100的比例画在A3图幅内。

（尺寸可以参考作业1平而图和作业3剖而图）答案如下：LJ大作业1答案.dwg（此答案是用专业绘图软件按题要求制作的原始文件，扩展名是.dwg）答案下载方法：在“大作业1答案.dwg”上点击鼠标右健，在右健菜单上选择“保存到文件”，保存到除C盘和桌而的其它磁盘上，最后在学习平台的答题页面中上传该文件即可。

说到这里您还不太明白，请慎重下载。

CAD》课程标准面的基本组成部分和功能，包括浮动工具栏的调用和图形文件的新建、打开和保存。

同时研究如何正确设置和管理图层，了解AutoCAD的坐标系和坐标输入法。

在绘图工具栏中熟悉各项命令，掌握如何用命令绘制单一图形。

项目名称：AutoCAD基础绘图学时分配：10学时在本项目中，学生将研究AutoCAD中鼠标和键盘的作用和操作。

他们将了解绘图工具栏中的各项命令，并掌握如何用这些命令绘制单一图形。

此外，学生还将研究AutoCAD界面的基本组成部分和功能，包括浮动工具栏的调用和图形文件的新建、打开和保存。

他们还将研究如何正确设置和管理图层，了解AutoCAD的坐标系和坐标输入法。

项目名称：AutoCAD绘图技巧学时分配：2学时在本项目中，学生将研究如何使用AutoCAD绘制简单及中等复杂难度的零件图，并正确标注。

他们还将研究如何使用AutoCAD绘制简单装配图，并正确标注。

此外，学生还将研究如何对机械图样进行正确的打印输出。

项目名称：AutoCAD实践应用学时分配：40学时在本项目中，学生将综合运用所学知识和技能，解决企业机械设计、产品质量和社会活动中遇到的实际问题。

他们还将培养一定的创新意识和能力。

此外，学生还将研究如何应用绘图软件开发利用能力，培养阅读和绘制机械图样的能力，并培养认真细微的工作作风。

2.AutoCAD界面的认识在研究AutoCAD之前，首先需要了解其界面。

AutoCAD 的界面分为菜单栏、工具栏、命令行、绘图区域等几个部分。

菜单栏包含了AutoCAD的各种功能，工具栏则提供了常用命令的快捷方式。

命令行可以直接输入命令，而绘图区域则是绘制图形的主要区域。

3.绘图环境的设置在绘制图形之前，需要对绘图环境进行设置。

可以设置绘图单位、线型、颜色、字体等参数。

同时，还可以设置极轴、对象捕捉等辅助功能，以提高绘图效率和精度。

4.AutoCAD坐标系及坐标点的输入在AutoCAD中，坐标系是绘图的基础。
