实验2 玻璃工操作与塞子钻孔【共享精品-PDF】玻璃加工实验——玻璃工操作与塞子钻孔
实验目的：
本实验旨在让参与者掌握正确的玻璃工操作技术，以及掌握塞子钻孔的基本技术。
准备材料：
玻璃片、塞子、金属片、金属挡垫片、手推杆、木叉、钻孔机、木头。
实验过程：
第一步：准备玻璃片：将玻璃片在一张木头上安装；
第二步：安装塞子：将塞子放在玻璃的中心位置，然后用金属挡垫片沿着塞子的外沿固定住；
第三步：准备钻孔：检查钻孔机，确保钻孔机正常，然后将钻孔机固定在手推杆上。
第四步：开始钻孔：将钻孔机抬起，用木叉将塞子按住，再用钻孔机像钻孔机一样钻孔，将塞子钻孔成形，最后打开钻孔机，将塞子夹出；
第五步：完成操作：从玻璃上取下金属挡垫片，检查塞子钻孔是否到位，玻璃上的孔是否整齐，如果满意，则完成了实验。
注意事项：
1.在装玻璃片前要进行详细的观察，确保玻璃片质量良好；
2.在使用金属挡垫片时要仔细检查，确保能够牢固地固定塞子；
3.在使用钻孔机时，要检查万事具备，并密切注意，以免造成意外伤害；
4.玻璃加工过程中，不能使用旧、磨损的钻孔机，也不能粗心大意，应尽可能把加工精度提高；
5.作业结束时，要进行清洁，防止玻璃片受到污染而损坏。
《化学基础实验课程标准》一、课程定位本课程是高等职业院校化学化工类专业开设的一门的必修基础实验课。
它综合了化学领域中各分支所需的基本研究工具和方法。
本课程的目的在于培养学生了解日常生产生活中常用的化工检测的基本原理和基础知识；注意培养学生正确的掌握化学实验的基本操作技能，培养学生独立工作和独立思考的能力，培养学生敏锐的观察力，归纳、综合、正确处理数据的能力；同时，通过基础化学实验，培养学生实事求是的科学态度和准确、细致、整洁的良好的实验习惯以及科学的思维方法。
另外，基础化学实验是一门实验课程，其实践性很强，对给学生打下较好地从事化学实验的工作基础尤为重要。
就业岗位：煤化工专业的学生从事的主要职业是备煤工、炼焦工、化工工艺工（鼓冷工、脱硫工、硫铵工、洗涤工、泵工、粗苯工）、化学检验工，就业的主要岗位（或岗位群）是炼焦化工企业的化工工艺操作及控制（包括现场操作与主控操作）、化学分析检验、化工设备操作与维护岗位。
二、设计思路基础化学实验课程以进一步提高学生的科学素养为宗旨，着眼于学生未来的发展，体现时代性、基础性和选择性，兼顾学生志趣和潜能的差异和发展的需要。
为充分体现基础化学实验课程的基础性，设置两个必修课程模块，注重从知识与技能、过程与方法、情感态度与价值观三个方面为学生科学素养的发展和后续课程的学习打下必备的基础。
在实验课教材内容中加强了实验技能的综合训练和素质能力培养，使学生逐步建立应用意识，掌握必备的实验技能和方法。
实验内容分四个层次：1基本技能训练；2应用技能训练；3综合技能训练；4设计性综合技能训练。
四个层次由浅入深，逐步提高。
实验内容涉及化学实验基本知识、化学实验基本操作技术、化学实验通用设备技术、常用理化参数测定技术以及化学基础训练实验。
本书实验内容由易到难、由浅人深、循序渐进，便于学生学习掌握。
三、能力目标通过基础化学实验课的训练，使学生达到：（1）初步掌握：常用仪器的干燥及洗涤，玻璃的热加工、冷冻、干燥剂的选择，抽滤、离心分离，重结晶，滴定管的使用和洗涤，溶液的配制。
简单玻璃管加工及塞子钻孔的实验原理
嘿，朋友们！今天咱来聊聊简单玻璃管加工及塞子钻孔这档子事儿。
你说这玻璃管啊，就像个小顽固，要把它加工成咱想要的样子，可得费点心思呢！想象一下，它就像个调皮的孩子，得好好管教管教。
咱先来说说玻璃管加工。
这就好比给玻璃管整个容，让它变得漂漂亮亮的。
加热玻璃管的时候，可得小心别烫着自己啦，那热度可不是开玩笑的。
然后呢，慢慢弯曲它，让它按照咱的想法来变形，这多有意思呀！就像给它摆个特别的造型，让它在咱的实验里出风头。
再讲讲塞子钻孔。
这塞子就像是个守卫，得给它开个合适的通道才行。
钻孔的时候可不能马虎，万一钻歪了，那不就白折腾啦！你说这塞子要是有思想，它会不会也在心里嘀咕：“哎呀，轻点轻点，别把我弄疼啦！”哈哈！
在做这些的时候，咱得有耐心，就像哄小孩一样，慢慢来，别着急。
要是心急火燎的，那可容易出岔子。
你想想，要是不小心把玻璃管弄碎了，那不就前功尽弃了嘛！这可不行，咱得小心翼翼地对待它们。
你说这简单玻璃管加工和塞子钻孔是不是挺有挑战性的？但咱就是喜欢这种挑战呀！每次成功地加工出一个漂亮的玻璃管，钻出一个合适的孔，心里那叫一个美呀！就好像自己完成了一件了不起的大事。
而且呀，这过程中还能学到好多东西呢。
怎么掌握火候，怎么把握力度，这些都是学问呀！这不就跟咱生活一样嘛，处处都有要学的东西。
咱可不能小瞧了这些小小的实验操作，它们说不定哪天就能派上大用场呢！所以呀，朋友们，好好对待这些小实验，说不定它们会给你带来意想不到的惊喜哦！总之，简单玻璃管加工及塞子钻孔，虽然看着简单，实则暗藏玄机，咱可得用心去做，才能收获满满呀！。
灯的使用玻璃管的加工和塞子钻孔实验报告1. 引言嘿，大家好，今天咱们聊聊一个有趣的实验，关于灯的使用、玻璃管的加工，还有塞子钻孔。
这个过程可真是五味杂陈，既有科学的严谨，也有手工制作的乐趣。
就像老话说的“工欲善其事，必先利其器”，咱们得先准备好工具，才能把事情做好。
想象一下，清晨阳光洒进来，玻璃管在桌子上闪闪发光，今天我们就要把它们变成灯的关键部分，心里简直美滋滋。
2. 材料准备2.1 玻璃管首先，得准备玻璃管。
说实话，这东西就像大自然给我们的馈赠，晶莹剔透，轻轻一碰就能听见清脆的声音。
不过，玻璃管这东西可不是随便就能找到的，咱们得在五金店里转悠一圈，挑选合适的尺寸。
别忘了，要选那种厚度适中的，这样才不会一碰就碎，毕竟安全第一嘛！2.2 塞子和工具接下来，塞子也很重要，毕竟要把灯的内部结构密封得好好的。
塞子有很多种，木头的、塑料的，这个要看你想做的灯的风格。
如果想要复古一点，可以选木头的，简直像走进了时光隧道。
然后，工具也要准备齐全，像钻孔机、砂纸、手套等等。
记住，安全第一，切莫大意。
3. 实验步骤3.1 玻璃管的加工一开始，咱们得处理玻璃管。
要小心翼翼地用工具把玻璃管切成合适的长度。
这个时候可千万别心急，慢慢来，磨刀不误砍柴工嘛。
切完后，还要用砂纸磨平边缘，别让它尖尖的，碰一下可就要哭了。
然后，把切好的玻璃管放在一边，看看自己的杰作，心里总是有点小得意。
3.2 塞子钻孔接下来，就是钻孔的环节了。
这可是个技术活儿，咱们得在塞子上准确地钻出一个小孔，别问我有多小，反正就跟蚊子屁股一样大就行。
这个时候，手要稳，心要定，像在画画一样。
慢慢地把钻头转进去，听着“咯吱咯吱”的声音，心里那个期待啊，简直要飞起来了。
孔打好后，得用手指头轻轻一碰，确认一下是不是光滑的，这可是保证后续操作顺利的关键。
4. 组装与调试4.1 组装灯具现在，终于可以把这些材料组合起来了。
把处理好的玻璃管竖起来，再把塞子小心翼翼地放上去，确保每一个细节都严丝合缝。
简单玻璃加工及塞子的钻孔操作一些小件的玻璃仪器及零件，如滴管、毛细管、搅拌棒等，有时需要自己加工，下面介绍一下加工方法。
玻璃加工：1．玻璃管的切割直径小于25mm的玻璃管，先用扁锉或三角锉、砂轮片划一道深痕，注意不要反复锯划，并用手指蘸水，两手迅速握紧玻璃管向两边及向下拉折，即可折断。
将玻璃管呈45°角，在氧化焰边缘，边烧边转动，直至截面边沿光滑。
2．拉制滴管和毛细管实验中常用的毛细管有熔点管，沸点管，薄层层析法点样用的毛细管，减压蒸馏用的毛细管等。
初学者首先要练习旋转玻璃管的方法：用左手手心向下握住玻璃管，用拇指向上、食指向下推动玻璃管，右手与左手相反，向上托住玻璃管，并作同方向转动。
拉制滴管的方法是：截取一段玻璃管，在要拉细的地方先用文火预热，然后加大火焰，并不断转动玻璃管，当玻璃管发黄变软时，移离火焰，向两边缓慢地边拉边旋转至所需长度，直至玻璃完全变硬方能停转。
注意拉出的细管要与粗管保持同轴。
截取所需长度，管尖略烧平滑。
玻璃管另一端烧熔略收缩，做成缩口，安上橡胶帽。
拉制毛细管的方法是：取直径10mm，壁厚1mm左右的玻璃管，同上法在火焰上加热。
当烧制变软时，离开火焰，两手同时握玻璃管作同方向来回转动，水平方向向两边拉开，先慢后快，拉成直径1mm左右的毛细管，截成小段，两端在火焰边缘用小火熔封，注意成45°角边烧边转。
使用时从中间截开。
3．弯管实验中常用的玻璃弯管有45°、75°、90°、135°等。
下面介绍简易弯管方法：玻璃管加热部分要稍宽些，同时要不时转动使其受热均匀，当玻璃管软化后从火中取出，随着玻璃管中段软化向下弯曲，两手轻轻向上弯曲至所需角度，通常一次达不到所需角度，常需分几次弯；弯好的玻璃管应在同一平面上。
合格弯管与不合格弯管见图1-2。
4．玻璃搅拌棒的制备取一根一定长度的玻璃棒，在酒精喷灯火焰上将距一端约2cm处烧软后，先弯成135°，再将弯曲部分烧软化后放在石棉网（板）上，用老虎钳等硬物压扁即可。
实验基本操作技能任何化学实验的进行，都离不开一些基本操作；准确、熟悉的基本操作，可以保证化学实验的顺利完成。
1．玻璃管的简单加工与塞子钻孔化学实验经常要使用一些不同长度、不同弯曲程度、不同粗细的玻璃管，因此，玻璃管的简单加工是化学实验的基本操作技能。
简单加工主要是指玻璃管的截断（划痕、截断、熔光）、弯曲（烧管、吹气或不吹气弯管）和拉伸（烧管、拉管、扩口）。
化学实验室常用的塞子有玻璃磨口塞、橡皮塞和软木塞。
玻璃磨口塞与磨口瓶是配套的，不得随意调换。
要在塞子内插入玻璃管或温度计，就必须在塞子上钻孔。
钻孔的步骤是：塞子大小的选择，钻孔器的选择，打孔和插入，等等。
2．玻璃仪器的洗涤与干燥为了得到准确的实验结果，每次实验前和实验后，都要将实验仪器洗涤干净。
根据污垢的性质、实验仪器的特点和对实验仪器洁净程度的要求，可采取不同的洗涤方法。
(1)普通玻璃仪器，可先用自来水冲洗，再选择合适的刷子，用洗衣粉或洗涤灵刷洗，然后用自来水和蒸馏水刷洗，直至干净。
(2)对于那些无法用普通水洗方法洗净的污垢，可根据污垢的性质选用适当的试剂，通过化学方法除去。
(3)对于滴定管、容量瓶、移液管和吸量管的洗涤，由于对度量仪器的洁净程度要求较高，不宜用毛刷刷洗，常用洗液进行洗涤。
许多化学实验需要干燥的实验仪器，洗涤后的化学实验仪器的干燥方法很多，常用的有晾干、烤干、吹干、烘干、气流烘干、有机溶剂烘干等。
3．加热与冷却加热和冷却是化学实验经常进行的实验操作。
化学实验室中常用的加热灯具是酒精灯、酒精喷灯和煤气灯。
加热的方法有直接加热、间接加热（如水浴、油浴和砂浴等）以及蒸发和灼烧（把固体物质放在坩埚中，将坩埚置于泥三角上，用氧化焰灼烧，适用于高温下加热固体物质），冷却的方法有自然冷却、流水冷却、吹风冷却和冷冻剂冷却（如冰盐溶液、干冰加乙醇或醋酸、液氮等）、回流冷凝。
4．研磨、振荡与搅拌研磨是一种将固体化学药品粉碎的操作。
振荡与搅拌是促进物质混合、溶解或加速化学反应进行的一种操作。
简单玻璃工操作及塞子的配制实验一简单玻璃工操作及塞子的配制一、目的要求1. 掌握玻工的基本操作；2. 掌握塞子钻孔的基本操作。
二、基本操作在有机化学实验中，经常要遇到简单玻璃工操作和塞子的配制。
1. 玻管、玻棒的切割用三角锉刀的边棱或小砂轮在玻璃管（或玻璃棒）所需要切割的地方朝一个方向锉一稍深的痕(注意：使用锉刀时应向一个方向锉，不要来回锉，否则不但锉痕多，而且会使刀具变钝)，双手握住玻璃管（或玻璃棒，凹痕在外），大拇指在凹痕后面向前推，同时双手朝两端拉，为了安全，折断时应尽可能远离眼睛，或在锉痕两边包上布后再折。
若需要在接近端点断开，可用下法：用另一支玻璃棒较细的一端在酒精喷灯（或煤气灯，下同）灯焰上强加热，软化后紧按锉痕处，玻璃管（或玻璃棒）即沿锉痕处裂开。
若锉痕未扩展成一圈时，可以逐次用烧热的玻棒压触在裂痕稍前处，直至玻璃管（或玻璃棒）完全断开。
图2.15 玻璃管棒的切割2. 弯曲玻璃管先将玻璃管用小火预热一下，然后用双手持玻璃管，把要弯曲的地方斜插入氧化焰中，以增大玻璃管的受热面积（也可在酒精喷灯上罩以鱼尾灯头扩展火焰来增大玻璃管的受热面积），同时缓慢而均匀地转动玻璃管，两手用力要均等，转速要一致，以免玻璃管在火焰中扭曲。
加热至玻璃管发黄变软。
120°以上的角度，可以一次弯成。
较小的锐角可分为几次弯曲，先弯成一个较大的角度，然后在第一次受热部位稍偏左、稍偏右处进行第二次、第三次加热和弯曲，直到弯成所需要的角度为止。
3. 玻璃管的拉制在制作毛细管、沸点管和滴管时，要将玻璃管拉制到一定的细度。
玻璃管的拉制操作如下：将玻璃管外围清洗并用布擦净，在酒精灯灯焰的上方在不断转动的条件下将玻璃管预热（避免突然加热，以防爆裂。
每次加热玻璃管（或玻璃棒）时都应如此预热），待玻璃管内的水全干，并预热好以后，双手按图2.18所示姿势握住玻璃管，将其慢慢放入酒精灯灯焰中温度最高的部位加热，并不断转动玻璃管。

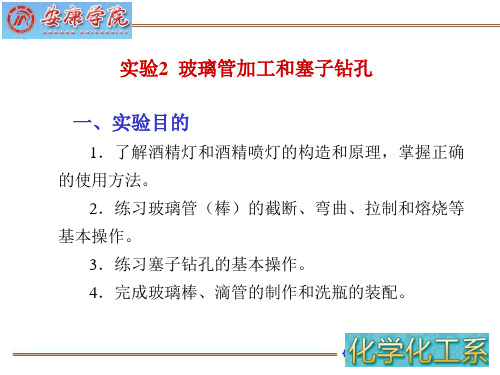

玻璃管加工和塞子钻孔（3学时）
一、目的要求
1．了解酒精灯、酒精喷灯的构造和原理，掌握正确的使用方法；
2．练习玻璃管的截断、弯曲、熔烧、拉制等操作。
3．学习塞子钻孔、玻璃管装配等技术。
4．学会制作滴管、装配洗瓶及使用滴管和洗瓶。
二、仪器与试剂
酒精灯、酒精喷灯、玻璃管、玻璃棒、塞子、钻孔器
三、实验步骤
（一）、灯的使用
1．酒精灯：（1）构造；（2）使用方法。
2．酒精喷灯：（1）类型和构造
酒精喷灯有挂式与座式两种，其构造如图1所示。
挂式喷灯的酒精贮存在悬挂于高处的贮罐内，而座式喷灯的酒精则贮存于作为灯座的酒精壶内。
座式挂式
（灯管；空气调节器；预热盘；铜帽；酒精壶5部分）
图1酒精喷灯类型和构造
（2）使用方法。
使用娃式喷灯时，打开挂式喷灯酒精贮罐下口开关．并先在预热盘中注入适量的酒精，
然后点燃盘中的酒精，以加热灯管，待盘中酒精将近燃完时，开启空气调节器，这时由于酒精在灼热的灯管内汽化，并与来自气孔的空气混合即燃烧并形成高温火焰。
调节调节器阀门可以控制火焰的大小。
用毕时，关紧调节器即可使灯熄灭，此时酒精贮罐的下口开关也应关闭。
座式喷灯使用方法基本与挂式相同，仅少了开关贮罐一道手续。
如座式喷灯灯焰不易熄灭时可用盖板将灯焰盖灭。
使用时应特别注意：
a在开启调节器时，点燃管口气体以前，必须充分灼热灯管，否则酒精不能全部汽化，会有液体酒精由管口喷出，导致“火雨”(尤其是挂式喷灯)，甚至引起燃烧事故。
当一次预热不能点燃喷灯时，可在火焰熄灭后重新往预热盘添加酒精，重复上述操作点燃。
但连续两次预热后仍不能点燃时．则需要用探针疏通酒精蒸汽出口，让出气顺畅后，方可再预热。
b座式喷灯灯内酒精贮量不能超过2／3壶，连续使用时间不能超过半小时。
如需超过半小时，可在半小时暂时熄灭喷灯，待冷却后，添加酒精，再继续使用。
c挂式喷灯酒精贮罐出口至灯具进口之间的橡皮管连接要好，不得有漏液现象，否则容易失火。
练习其点燃、火焰调整与熄灭各一次。
（二）、玻璃管的简单加工
1．玻璃瞥的截断与熔光
第一步挫痕将所要裁断的玻璃管平放在桌面上，用三角挫刀的按沿着拇指指甲在需截断处用力挫出一道凹痕。
第二步截断双手持玻璃管挫痕两侧，拇指放在划痕的背后向前推压，同时食指向后拉，便可截断玻璃管。
第三步熔光玻璃管的断面很锋利，容易把手割破，且难以插入塞子的圆孔内。
所以必须将之断面在煤气灯或酒精喷灯的氧化焰(即外焰处，此处温度最高)熔烧光滑。
注意熔烧的时间不可过长．以免管口收缩。
灼热的玻璃管应放在石棉网上冷却，不要放在桌面上，以免烧焦桌面，也不要用手去摸，以免烫伤。
a玻璃管的锉痕b玻璃管的截断c玻璃管的熔光
2．玻璃管的弯曲：
第一步烧管先将玻璃管在小火上来回旋转预热。
然后用双手托持玻璃管，把要弯曲的地方斜插入氧化焰中，以增大玻璃管的受热面积，同时缓授地转动玻璃管，使之受热均匀。
第二步弯管自火焰中取出玻璃管后，稍等一两秒钟，使各部温度均匀，然后用“V”字形手法将它准确地弯成所需的角度。
弯管的手法是两手在上边，玻璃管的弯曲部分在两手中间的正下方，弯好后，待其冷却变硬后才可撤手，放在石棉网上继续冷却。
a烧管b弯管
3．玻璃管的抽拉与滴管的制作
制备毛细管和滴管时都要用到玻璃管的抽拉操作。
第一步烧管，第二步抽拉。
烧管的方法同上，但烧的时间要更长些，受热面积也可以小些。
将玻璃管烧到橙色，更加发软时才从火焰中取出来，沿水平方向向两边边拉动．边来回转动。
从狭部至所需要的细度为止，此时一手持玻璃管，让之垂直下垂，冷却后即可按需要截断，成为毛细管或滴管料。
截断的拉管，细端在喷灯焰中熔光即成滴管的尖嘴。
粗端管口放入灯焰烧至红热后，用灼热的金属锉刀柄斜放在管内迅速而均匀地旋转，即得扩口，然后在石棉网稍压一下，使管口外卷，冷却后套上橡胶帽便成为一支滴管。
玻璃管的抽拉玻璃管的扩口
（三）、塞子的钻孔
1．塞子的选择
实验室所用的塞子有软木塞、橡皮塞及玻璃磨口塞。
前两者常用于钻孔，以插配温度计和玻璃导管等。
选用塞子时，除了要选择材质外，还要根据容器口径大小选择合适大小的塞子。
软木塞由于质地松软，严密性较差，且易被酸碱损坏，但与有机物作用小，不被有机溶剂所溶胀．故常用于有机物(溶剂)接触的场合。
橡皮塞弹性好，可把瓶子塞得严密，并耐强
碱侵蚀，故在无机化学实验中常用。
塞子的大小一般以能塞进容器瓶1／2—1／3为宜。
2．钻孔器的选择
塞子选好后，还需选择口径大小适宜的钻孔器。
它由一组直径不同的金属管组成，一端有柄，另一端的管口很锋利，用来钻孔。
另外每组还配有一个带柄的细铁棒，用来捅出钻孔时进入钻孔器中的橡皮或软木。
钻孔前，根据所要插入塞子大的管子(或湿度计)直径大小来选择钻孔器。
对橡皮塞，因有弹性，应选比欲插管子外径稍大的钻孔器，而对软木塞则应选比欲插管子外径稍小的钻孔器，这样便可保证导管插入塞子后严密。
钻孔器
3．钻孔的方法
将塞子小的一端朝上，平放在桌面上的一块木板上，左手持塞，右手握住钻孔器的柄，并在钻孔器前端涂点甘油或水，将钻孔器按在选定的位置上，以顺时针的方向，一面旋转，一面用力向下压向下转动。
钻孔器要垂直于塞子的面上，不能左右摆动，更不能倾斜，以免把孔钻斜。
钻至约达塞子高度一半时．以反时针的方向一面旋转，一面向上拉，拔出钻孔器。
按同法从塞子大的一端钻孔。
注意对准小的那端的孔位，直到两端的圆孔贯穿为止。
拔出钻孔器，捅出钻孔器内嵌入的橡皮。
钻孔后，检查孔道是否合用，如果玻璃管可以毫不费力地插人圆塞孔，说明塞孔太大，塞孔和玻璃管之间不够严密，塞子不能使用：若塞孔稍小或不光滑时，可用圆铁锉修整。
4．玻璃管插入橡皮塞的方法
用甘油或水把玻璃管的前端湿润后，先用布包住玻璃管，然后手握玻璃管的前半部．把玻璃管插入并慢慢旋入塞孔内合适的位置。
如果用力过猛或者手离橡皮塞太远，都可能把玻璃管
折断，刺伤手掌，务必注意。
四、问题与思考
1．酒精喷灯火焰分为几层？
2．怎样拉制滴管？制作滴管时应注意些什么？
3．为什么钻孔器或玻璃管进入塞子前都需要涂上甘油或水？
（才红）。
