无刷电动车控制器接线说明1．电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2．电机相位（u、v、w输出）粗黄色线为U 粗绿色线为V 粗蓝色线为W3．转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4．电机霍耳（A、B、C输入）细红色线为+5V电源细黑色线为接地线细黄色线为A 细绿色线为B 细蓝色线为C5．刹车（柔性EABS+机械刹）细黄色线为柔性EABS；细蓝色线为机械刹（高电平刹车：+12V）细黑色线为接地线（低电平刹车）6．传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7．仪表（转速）：细紫色线8．巡航：细棕色线9．限速：细灰色线10．自动识别开关线：细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线；2、该控制器应安装在通风、防水、防震部位。

3、控制器限速控制插头应放置容易操作的地方。

4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细橙和粗黑；细红和细黑接反）。

5、电机模式自动识别：正确接好电动车控制器的电源、转把、刹把等线束，,将电机识别模式开关线（细黄）短接，打开电门锁，使电机进入自动识别状态，若电机反转则按一下刹车即可使电机正向转动，在控制器识别电机模式10秒后将电机识别模式开关线（细黄）直接断开即可完成电机模式自动识别。

6、1+1助力方向调整：在通电状态，将调速电阻从最大值调到最小值，再回到原始状态后，可将1+1助力的方向从正向模式切换到反向模式，再调整一次可从反向模式切换到正向模式，并将最终的模式存入单片机。

控制器线：红粗是正极，黑粗是负极，红细是转把5V正极，黑细是负极，绿色是信号线，你看看你的转把线是不是没有接好，红细5V正极和绿色是信号线两个相碰看看电机转吗？如果转动就是转把线你的转把黑线断了。

电动车控制器怎么接线1，分清楚每根线的作用，给控制供电的电源线（一般三根线用一个朔料插销弄在一起，其中最粗的两根是给控制器供电的、红+级、黑的-级，还一根细的红色的是电源锁线）2，转把（控制速度的），一般是三根细线、红、蓝、黑。

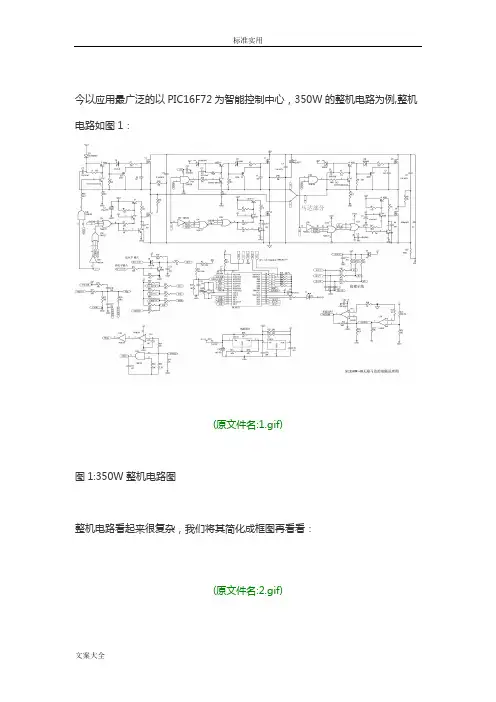

今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路如图1：(原文件名:1.gif)图1:350W整机电路图整机电路看起来很复杂，我们将其简化成框图再看看：(原文件名:2.gif)图2:电路框图电路大体上可以分成五部分：一、电源稳压，供应部分；二、信号输入与预处理部分；三、智能信号处理，控制部分；四、驱动控制信号预处理部分；五、功率驱动开关部分。

下面我们先来看看此电路最核心的部分：PIC16F72组成的单片机智能处理、控制部分，因为其他电路都是为其服务或被其控制，弄清楚这部分，其它电路就比较容易明白。

(原文件名:3.gif)图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电源、复位、振荡器等，共有22个可复用的IO口，其中第13脚是CCP1输出口，可输出最大分辨率达10BIT的可调PWM信号，另有AN0-AN4共5路AD模数转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事件。

内部软件资源我们在软件部分讲解，这里并不需要很关心。

各引脚应用如下：1：MCLR复位/烧写高压输入两用口2：模拟量输入口：放大后的电流信号输入口，单片机将此信号进行A-D转换后经过运算来控制PWM的输出，使电流不致过大而烧毁功率管。

正常运转时电压应在0-1.5V左右3：模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行A-D转换后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而损坏。

正常时电压应在3V以上4：模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高低来控制输出给电机的总功率，从而达到调整速度的目的。

5：模拟/数字量输入口：刹车信号电压输入口。

可以使用AD转换器判断，或根据电平高低判断，平时该脚为高电平，当有刹车信号输入时，该脚变成低电平，单片机收到该信号后切断给电机的供电，以减少不必要的损耗。

今以应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例，整机电路如图1 :（原文件名：1.gif）图1:350W 整机电路图整机电路看起来很复杂，我们将其简化成框图再看看:（原文件名：2.gif）图2:电路框图种旌用制肌抽输扎 ©卫再想罟输入电路大体上可以分成五部分：一、 电源稳压，供应部分；二、 信号输入与预处理部分；三、 智能信号处理，控制部分；四、 驱动控制信号预处理部分；五、 功率驱动开关部分。

下面我们先来看看此电路最核心的部分： PIC16F72组成的单片机智能处理、控 制部分，因为其他电路都是为其服务或被其控制， 弄清楚这部分，其它电路就比 较容易明白。

唯丿；机冲沖I「心 7\ 电從放嵐部井 『朕世述*扎剧喉输入PtC'l4FT2（原文件名：3.gif ）图3:PIC16F72在控制器中的各引脚应用图我们先来简单介绍一下PIC16F72的外部资源：该单片机有28个引脚，去掉电 源、复位、振荡器等，共有22个可复用的IO 口，其中第13脚是CCP1输出口， 可输出最大分辨率达10BIT 的可调PWM 信号，另有AN0-AN4共5路AD 模数 转换输入口，可提供检测外部电路的电压，一个外部中断输入脚，可处理突发事 件。

内部软件资源我们在软件部分讲解，这里并不需要很关心。

各引脚应用如下：I : MCLR 复位/烧写高压输入两用口2:模拟量输入口：放大后的电流信号输入口，单片机将此信号进行 A-D 转换后 经过运算来控制PWM 的输出，使电流不致过大而烧毁功率管。

正常运转时电压 应在0-1.5V 左右 3:模拟量输入口：电源电压经分压后的输入口，单片机将此信号进行 A-D 转换 后判断电池电压是否过低，如果低则切断输出以保护电池，避免电池因过放电而 损坏。

正常时电压应在3V 以上4 :模拟量输入口：线性霍尔组成的手柄调速电压输入口，单片机根据此电压高 低来控制输出给电机的总功率，从而达到调整速度的目的。

电动车控制器原理图解单片机PICl6F72是目前电瓶车控制器主流控制芯片，配合2只74HC27(3输入或非门电路)；1只74HC04D(反相器)；1只74HC08D(双输入与门)和一片LM358(双运放)，组成一款比较典型的无刷电瓶车控制器，具有60°和120°驱动模式自动切换功能，其基本组成框图见图l。

实物测绘原理图见图2(图中数据除注明外，均为开锁停车状态数据)。

一、电路简介与自检开通电门锁，48V电瓶直流电经电门锁线输入到控制器，一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用，另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。

单片机PICl6F72的⑨、⑩脚外接16MHz晶体，①脚外接R13、C25组成复位电路，电门锁开锁，单片机得电工作后即进入初始化自检状态，它主要检测：1．由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。

2．由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V，①脚输出约3.6V)。

3．转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。

4．刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。

5．电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V，其他为0V)。

自检后的状态由LED2显示结果，以下是参照值(具体显示与单片机的程序设计有关)。

闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过，当转动转把时，U6根据转把输出电压的大小，将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合，从而达到控制无刷电机速度的目的，不同的速度对应不同的电机电流，同时行驶速度与电机换相频率成正比。
