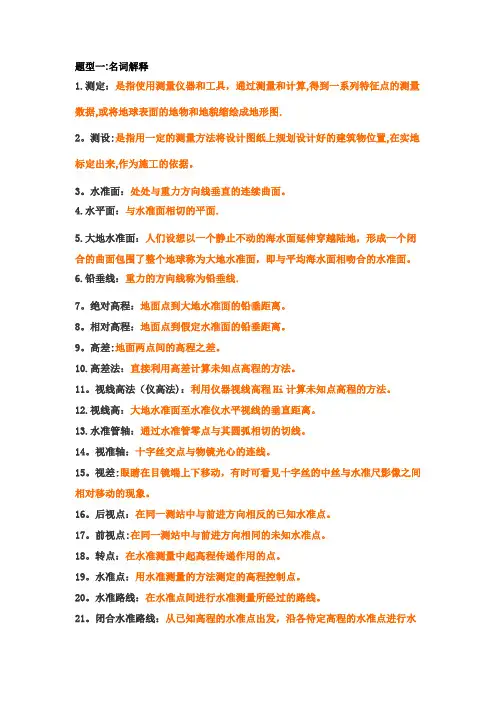

题型一:名词解释1.测定：是指使用测量仪器和工具，通过测量和计算,得到一系列特征点的测量数据,或将地球表面的地物和地貌缩绘成地形图.2。
测设:是指用一定的测量方法将设计图纸上规划设计好的建筑物位置,在实地标定出来,作为施工的依据。
3。
水准面：处处与重力方向线垂直的连续曲面。
4.水平面：与水准面相切的平面.5.大地水准面：人们设想以一个静止不动的海水面延伸穿越陆地，形成一个闭合的曲面包围了整个地球称为大地水准面，即与平均海水面相吻合的水准面。
6.铅垂线：重力的方向线称为铅垂线.7。
绝对高程：地面点到大地水准面的铅垂距离。
8。
相对高程：地面点到假定水准面的铅垂距离。
9。
高差:地面两点间的高程之差。
10.高差法：直接利用高差计算未知点高程的方法。
11。
视线高法（仪高法)：利用仪器视线高程Hi计算未知点高程的方法。
12.视线高：大地水准面至水准仪水平视线的垂直距离。
13.水准管轴：通过水准管零点与其圆弧相切的切线。
14。
视准轴：十字丝交点与物镜光心的连线。
15。
视差:眼睛在目镜端上下移动，有时可看见十字丝的中丝与水准尺影像之间相对移动的现象。
16。
后视点：在同一测站中与前进方向相反的已知水准点。
17。
前视点:在同一测站中与前进方向相同的未知水准点。
18。
转点：在水准测量中起高程传递作用的点。
19。
水准点：用水准测量的方法测定的高程控制点。
20。
水准路线：在水准点间进行水准测量所经过的路线。
21。
闭合水准路线：从已知高程的水准点出发，沿各待定高程的水准点进行水准测量，最后又回到原出发点的环形路线.22.附合水准路线：从已知高程的水准点出发，沿待定高程的水准点进行水准测量，最后附合到另一已知高程的水准点所构成的水准路线。
23.支水准路线：从已知高程的水准点出发，沿待定高程的水准点进行水准测量，是既不闭合又不附合的水准路线。
24。
高差闭合差:各测段高差代数和与其理论值的差值。
25。
水平测量测站校核：用变动仪器高法和双面尺法进行校核。

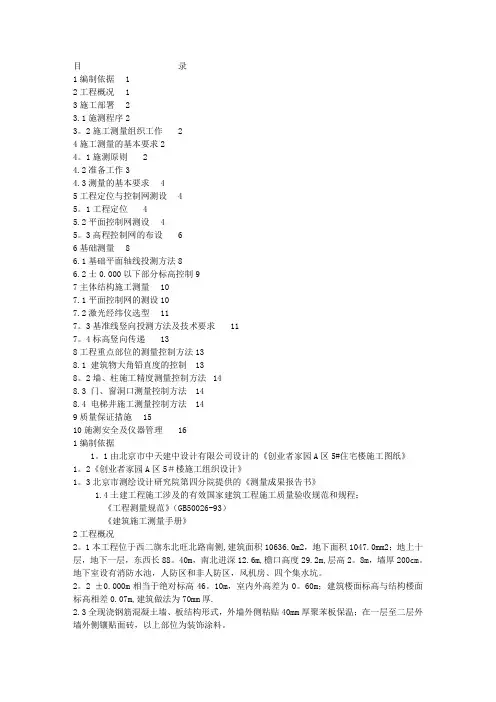

目录1编制依据 12工程概况 13施工部署 23.1施测程序23。
2施工测量组织工作 24施工测量的基本要求24。
1施测原则 24.2准备工作34.3测量的基本要求 45工程定位与控制网测设 45。
1工程定位 45.2平面控制网测设 45。
3高程控制网的布设 66基础测量86.1基础平面轴线投测方法86.2士0.000以下部分标高控制97主体结构施工测量107.1平面控制网的测设107.2激光经纬仪选型117。
3基准线竖向投测方法及技术要求117。
4标高竖向传递138工程重点部位的测量控制方法138.1 建筑物大角铅直度的控制138。
2墙、柱施工精度测量控制方法148.3 门、窗洞口测量控制方法148.4 电梯井施工测量控制方法149质量保证措施1510施测安全及仪器管理161编制依据1。
1由北京市中天建中设计有限公司设计的《创业者家园A区5#住宅楼施工图纸》1。
2《创业者家园A区5＃楼施工组织设计》1。
3北京市测绘设计研究院第四分院提供的《测量成果报告书》1.4土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程：《工程测量规范》（GB50026-93）《建筑施工测量手册》2工程概况2。
1本工程位于西二旗东北旺北路南侧,建筑面积10636.0m2，地下面积1047.0mm2；地上十层，地下一层，东西长88。
40m，南北进深12.6m,檐口高度29.2m,层高2。
8m，墙厚200cm。
地下室设有消防水池，人防区和非人防区，风机房、四个集水坑。
2。
2 ±0.000m相当于绝对标高46。
10m，室内外高差为0。
60m；建筑楼面标高与结构楼面标高相差0.07m,建筑做法为70mm厚.2.3全现浇钢筋混凝土墙、板结构形式，外墙外侧粘贴40mm厚聚苯板保温；在一层至二层外墙外侧镶贴面砖，以上部位为装饰涂料。
3施工部署3.1施测程序准备工作测量作业自检报验合格合格进入下道工序3。
2施工测量组织工作由项目技术部专业测量人员成立测量小组,根据北京市测绘研究院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。
建筑工程施工测量方案1、施工测量的准备工作1.1、熟悉、校核施工图轴线尺寸、结构尺寸和各层各部位的标高变化及其相互间的关系。
1.2、对照总图，现场勘察、校测建筑用地红线桩点、坐标、高程及相邻建筑物关系。
1.3、测量仪器准备： J-2经纬仪6台；S1水准仪8台；50m钢卷尺14把。
以上测量仪器均应在施工前检定合格，确保测量数据的准确。
1.4、测量人员配备：测量工12人，测量员2人2、建筑物定位放线：2.1、建立场区控制网：通过总平面图中说明的场区定位点定出场区控制网，设置为十字交叉主轴线。
2.2、平面控制网建立：由场区控制网建立平面控制网，控制网设置为矩形。
平面控制网测设精度为测角中误差±12 ，边长相对中误差1/15000。
2.3、各轴线的测设：利用所建立平面控制网及图纸所反映相关关系尺寸测设各主要轴线，各轴线引测到矩形控制网上，测设时要以两端控制桩为准，拉通尺测定该边上各轴线控制桩，再校核各桩间的间距。
距离丈量采用一把钢尺往返一次，拉力50N丈量，结果当中应加入尺寸、温度、拉力倾斜等改正数。
控制桩的做法为在木桩周围浇注混凝土，用红色油漆将桩位标出，控制桩完成以后，用红机砖砌筑一个保护井，将桩位妥善保护。
2.4、高程控制建立水准点：与甲方及设计单位确认已知水准点，进行复测。
办理有关确认手续。
在现场建立水平控制网。
在建筑物的四周建立四个临时水准点，水准点的位置在各面墙的中间。
3、基础施工测量：3.1、垫层施工以前的测量：基础验槽完毕以后，对基坑四周边坡上的标高桩进行校核，合格后在基槽内用混凝土做灰饼，灰饼间距2m，做为垫层施工标高依据。
用经纬仪将外墙的轴线投测到基础内。
定出各外墙的轴线桩，依据图纸放出垫层的外边线，将集水坑的位置标出。
做为支设垫层模板的依据。
3.2、垫层上测量：在垫层上测量放线前首先对轴线控制网进行校测，然后架全站仪于坑边轴线桩上依次用正侧镜方法向下投测轴线点，投测允许误差3mm。
施工测量的基本工作教学内容一、施工测量概述1、施工测量的目的和内容施工测量的目的与一般测图工作相反，它是按照设计和施工要求，将设计图纸上的建筑物和构筑物，按其设计平面位置和高程，在地面水标定出来，作为施工的依据，这项工作称为测设，也称为放样或放线。
施工测量除了测设之外，还包含了施工过程中的一系列测量工作，以衔接和指导各工序之间的施工。
施工测量的任务，从土建工程开工到竣工，需要进行以下的测量工作（1）开工前的测量工作1）建立施工场地的测量控制2）场地平整测量及土方量计算3）建（构）筑物的定位放线（2）施工过程中以及竣工后的测量工作1）构（配）件安装时的定位测量与标高测量2）施工质量（如柱、墙垂直度、地坪的平整度等）的检验测量3）某些重要、大型或复杂建（构）筑物的变形和沉降观测4）为编制竣工图而进行的竣工测量2、施工测量的特点施工测量与一般测图工作相比具有以下特点（1）目的不同。
简单地说，测图工作是将地面上的地物、地貌测绘到图纸上，而施工测量是将图纸上设计的建（构）筑物测设到实地。
（2）精度要求不同。
施工测量的精度要求取决于工程的性质、规模、材料、施工工艺等因素。
一般高层建筑的施工测量精度要求高于低层建筑的施工测量精度，钢结构施工测量精度要求高于钢筋混凝土结构的施工测量精度，装配式建筑的施工测量精度要求高于非装配式建筑的施工测量精度。
此外由于建（构）筑物的各部位相对位置关系的精度要求较高，因而工程的细部放样精度要求往往高于整体放样精度。
（3）施工测量与施工工序密切相关。
施工测量直接为工程的施工服务，一般每道工序施工前都要进行放样测量，为了不影响施工的正常进行，应按照施工进度要求及时完成相应的测量工作。
（4）受施工干扰。
施工现场工种多、交叉作业频繁、运输堆放物料，并有挖填土方作业，地面变动比较大，测量视线易被遮挡。
因此，各种测量标志必须埋设稳固,并设置在不易破坏和碰动的位置。
此外，还应经常检查，如有损坏，及时恢复。
建筑工程施工测量规范是指在建筑工程建设过程中，依据国家相关法律法规、技术标准和设计文件，对工程项目的定位、控制网测设、基础测量、主体结构施工测量等环节进行严格控制和规范的要求。
本文将从以下几个方面详细介绍建筑工程施工测量规范。
一、编制依据1. 国家相关法律法规：如《中华人民共和国建筑法》、《中华人民共和国测量法》等。
2. 技术标准：如《工程测量规范》（GB50026-2007）、《建筑施工测量手册》等。
3. 设计文件：包括施工图纸、施工组织设计等。
4. 工程项目相关资料：如工程概况、施工现场地质条件、气象条件等。
二、工程概况1. 工程项目名称、地点、规模。
2. 工程项目结构形式、建筑层数、抗震设防烈度等。
3. 工程项目施工方法：如人防工程、钢结构工程、钢筋混凝土现浇结构等。
三、施工部署1. 施工测量组织机构：明确测量工作的负责人、管理人员、技术人员和作业人员的职责。
2. 施工测量工作计划：包括测量工作开始时间、完成时间、关键节点等。
3. 施工测量仪器设备：选用符合国家标准的测量仪器设备，并定期进行检定和维护。
四、施工测量的基本要求1. 施测原则：遵循科学、严谨、高效、准确的原则进行测量工作。
2. 准备工作：主要包括测量仪器设备的检查、测量人员的培训、测量基准点的设置等。
五、工程定位与控制网测设1. 工程定位：依据设计文件和施工现场条件，确定建筑物的位置和朝向。
2. 平面控制网测设：按照国家标准和设计要求，建立平面控制网，并进行测量和标识。
3. 高程控制网的布设：依据国家标准和设计要求，建立高程控制网，并进行测量和标识。
六、基础测量1. 基础平面轴线投测方法：采用经纬仪、激光测距仪等仪器，进行基础平面轴线的投测。
2. 0.000 以下部分标高控制：依据高程控制网，采用水准仪等仪器，进行0.000以下部分的标高控制。
七、主体结构施工测量1. 平面控制网的测设：依据设计文件和施工进度，建立主体结构平面控制网，并进行测量和标识。
建筑工程施工测量方法1、测量工具准备本工程主要测量工具有：直读式电子全站仪2台，经纬仪3台，水准仪5台，激光自动安平铅垂仪3台，5m铝合金塔尺5根，10Om钢卷尺6把，所有工具仪器必须经法定计量部门检定合格后方可进场。
2、平面测量控制2.1总体控制系统思路：基坑开挖-基础筏板施工采用外控法施工，筏板以上采用内控法施工。
2.2根据总平面图及本工程的建筑结构设计特征以及甲方提供现场坐标位置点，确定建筑物的首级测量控制网。
2.3外控测量施工时，首级控制网以建筑物外轴线和交叉轴线为主要控制轴线,在适当坚固位置作好标记，以作为校核依据。
为了方便地上工程的施工测量，故轴线控制桩布置在基础施工范围外2-3m的平面上，并保护好各控制点不被破坏，要做有明显标记，定期检查。
每次放线时，将经纬仪架设在控制点上，后视另一相应的控制点，这样依次投出全部主控制线，然后依据主控轴线，用IOOm钢卷尺，按照施工图纸，分出各条轴线位置，每跨轴线误差应符合工程测量规范要求。
2.4内控测量施工时，为保证测量时视线的畅通无阻，在基础筏板混凝土施工完成后，根据外控基坑上外控制线，定出内控测量网，一般均在平行各轴线IiT1的位置建立控制线（可根据穿墙最少可适当调整）。
若有必要，场内控制点还可与场外设置的控制点进行联测，以便于进行检校和恢复。
该控制轴线的测设拟采用钢卷尺配合经纬仪，必要时采用测距仪配合经纬仪测定。
2.5筏板以上部分采用内控方法：平面控制网确定后，用经纬仪定出本工程各轴线及墙、柱位，并经复核后进行下一道工序施工。
筏板凝土浇筑后，楼内设置至少四个控制基点，分别于控制点位置预埋铁板，待混凝土有一定强度后，精确测出相应的控制点，用电钻在铁板上钻一直径2mm的小孔，控制基点要构成精确的矩形。
以上各楼层施工时，在对应于铁板位置作200X20OnIn1预留孔，利用自动安平铅垂仪，将二个控制点垂直传递到相应各楼层，再由此控制点连线与轴线的尺寸关系测设出各楼层轴线，继而定出墙位等。
建筑工程测量施工方案一、施工程序交桩→复核→建筑定位→控制主轴线测设→高程引进及传递→施工测量→沉降观测二、控制原则1.在测量放线过程中，遵守先整体后局部、先高级后低级、先控制后细部工作程序。
2.选点应选在通视条件良好、安全、易保护的地方。
3.测量人员应严格按照规范要求落实“三检”制度，即：自检、互检、交接检的原则，确认合格后，提请工程师进行验线，合格后，方能进行下道各工序的施工。
4.严格做好测量仪器及器具的检定、检修及维护的工作，保证仪器的精度从而在根本上控制测量精度。
5.桩位放样时定出的桩位之间必须进行校核，轴线的延长点要准确，标志要明显，并要保护好。
6.测量时尽量选在早晨、傍晚、阴天、无风的气候条件下，太阳光太强时需给仪器遮打太阳伞，减少旁折光的影响。
雨天易造成各部位的施工用线失效，雨后测量人员要及时核对控制线的准确和有效，避免质量事故。
冬季施工时气温过低可使墨线冻凝无法附着在基体上，可适量掺入乙醇防止冻凝。
7.各项资料作到及时、真实、符合资料管理要求。
8.施工测量中，严格审核依据点正确性，测量记录应原始、正确、完整、工整、计算依据正确、步步校核。
三、图纸校核1.总平面图的校核：校核施工图上的定位依据与定位条件是否合理，建筑物外部尺寸是否交圈。
2.建筑施工图的校核：校核建筑物的平、立、剖面节点大样图等的轴线尺寸。
3.结构施工图的校核：对照建筑图，核对两者相关部位的轴线尺寸，高程是否对应；四、测量起始依据校核1.桩点坐标校核根据甲方所提供的测量成果表，到现场找到各坐标点，检查是否有被破坏。
符合4个坐标点的坐标，通过实测与测量成果表的坐标进行符合，符合达到要求后，由甲方、监理签字认可下方能使用。
利用4点坐标进行导线网布控。
2.水准点校核2.1用附合测法对建设用地钉桩坐标成果通知单中的水准点进行校核。
允许闭合差必须符合施工测量规范（DBJ01－21－95）第3.2.5条中的规定（小于等于±10n mm（n为测站数））。
