学习情境8：建筑方格网的测设

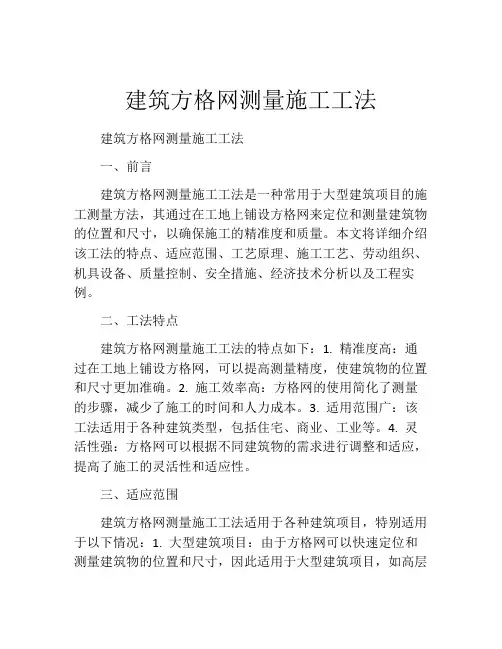

建筑方格网测量施工工法建筑方格网测量施工工法一、前言建筑方格网测量施工工法是一种常用于大型建筑项目的施工测量方法，其通过在工地上铺设方格网来定位和测量建筑物的位置和尺寸，以确保施工的精准度和质量。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点建筑方格网测量施工工法的特点如下：1. 精准度高：通过在工地上铺设方格网，可以提高测量精度，使建筑物的位置和尺寸更加准确。

2. 施工效率高：方格网的使用简化了测量的步骤，减少了施工的时间和人力成本。

3. 适用范围广：该工法适用于各种建筑类型，包括住宅、商业、工业等。

4. 灵活性强：方格网可以根据不同建筑物的需求进行调整和适应，提高了施工的灵活性和适应性。

三、适应范围建筑方格网测量施工工法适用于各种建筑项目，特别适用于以下情况：1. 大型建筑项目：由于方格网可以快速定位和测量建筑物的位置和尺寸，因此适用于大型建筑项目，如高层建筑、桥梁、水利工程等。

2. 外墙施工：对于需要在外墙上进行定位和施工的任务，方格网可提供准确的参考，并支持施工任务的顺利进行。

3. 预制混凝土构件制作：对于需要准确定位和制作预制混凝土构件的工程，方格网可提供必要的测量参考，确保构件的尺寸和位置准确无误。

4. 土建施工：在土建施工中，方格网可用于定位基础、墙体、楼板等，提高施工效率和精准度。

四、工艺原理建筑方格网测量施工工法的原理是通过将工地按照设计尺寸划分成等间距的正方形格子，然后根据方格网的位置和尺寸进行建筑物的定位和测量。

具体工艺原理如下：1. 准备工作：根据建筑设计图纸确定施工现场的方格尺寸，并将工地进行分格。

2. 方格网铺设：在地面上根据设计尺寸铺设方格网，确保每个方格都平整、均匀，并牢固固定。

3. 定位和测量：根据设计图纸，利用方格网的尺寸和位置进行建筑物的定位和测量，包括墙体、柱子、梁等。

建筑方格网测量方案建筑方格网测量方案是指在进行建筑施工前，为了正确、准确地确定建筑物位置和尺寸，需要使用方格网进行测量的方案。

建筑方格网测量方案的目的是为了实现以下几个目标：1. 确定建筑物的位置和方位：方格网可以帮助确定建筑物的布局和方向，确保建筑物在规划区域内正确地放置。

2. 测量建筑物尺寸：方格网可以用来测量建筑物的长度、宽度和高度，确保建筑物符合设计和规定的尺寸要求。

3. 控制施工精度：方格网可以用作施工的参考标准，帮助施工人员保持施工精度，确保施工过程中的偏差不超过允许的范围。

4. 监测建筑物变形：方格网可以用来监测建筑物的变形程度，及时发现并处理建筑物结构的变形问题。

下面是建筑方格网测量方案的步骤和流程：1. 准备工作：a. 确定测量区域：根据建筑物的设计图纸和规划要求，确定需要测量的区域范围。

b. 布置方格网：根据测量区域的大小和需要测量的精度要求，选择合适大小的方格网，并在地面上进行标线或铺设。

c. 准备测量工具：准备好测量工具如测量尺、水平仪和测距仪等。

2. 设置控制点：a. 在测量区域内选择几个固定的控制点，通常选择地面上的固定标志物或永久性构筑物作为控制点。

b. 使用测量工具对这些控制点进行水平测量，以确保控制点的位置和高度正确。

3. 进行测量：a. 使用测量工具在方格网上进行测量，记录方格网的边界、建筑物角点和中心点等位置。

b. 根据测量要求和工艺要求，对建筑物的各个部分进行尺寸测量和角度测量。

4. 处理数据：a. 将测量数据进行记录和整理，并使用计算机软件进行数据处理和分析。

b. 分析测量数据，比对设计图纸和规划要求，确定建筑物的位置、尺寸和方向等是否符合要求。

5. 编制测量报告：a. 根据测量数据和分析结果，编制测量报告，详细描述测量过程、数据和结果，并进行解读和说明。

b. 将测量报告提交给相关部门或责任人，并提出建议和改进意见。

总结：建筑方格网测量方案是建筑施工前必备的工作之一。

10 施工测量的基本方法一、概述由于在勘探设计阶段所建立的控制网，是为测图而建立的，有时并未考虑施工的需要，所以控制点的分布、密度和精度，都难以满足施工测量的要求；另外，在平整场地时，大多控制点被破坏。

因此施工之前，在建筑场地应重新建立专门的施工控制网。

1．施工控制网的分类施工控制网分为平面控制网和高程控制网两种。

（1）施工平面控制网 施工平面控制网可以布设成三角网、导线网、建筑方格网和建筑基线四种形式。

①三角网 对于地势起伏较大，通视条件较好的施工场地，可采用三角网。

②导线网 对于地势平坦，通视又比较困难的施工场地，可采用导线网。

③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施工场地，可采用建筑方格网。

④建筑基线 对于地势平坦且又简单的小型施工场地，可采用建筑基线。

（2）施工高程控制网 施工高程控制网采用水准网。

2．施工控制网的特点a ．与测图控制网相比，施工控制网具有控制范围小、控制点密度大、精度要求高b ．受干扰大，使用频繁。

二、施工场地的平面控制测量1．施工坐标系与测量坐标系的坐标换算 施工坐标系亦称建筑坐标系，其坐标轴与主要建筑物主轴线平行或垂直，以便用直角坐标法进行建筑物的放样。

施工控制测量的建筑基线和建筑方格网一般采用施工坐标系，而施工坐标系与测量坐标系往往不一致，因此，施工测量前常常需要进行施工坐标系与测量坐标系的坐标换算。

如图所示，设xoy 为测量坐标系，x′o′y′为施工坐标系，xo 、yo 为施工坐标系的原点O′在测量坐标系中的坐标，α为施工坐标系的纵轴o′x′在测量坐标系中的坐标方位角。

设已知P 点的施工坐标为（x′P 、y′P ），则可按下式将其换算为测量坐标（xP 、yP ）：'c o s s in p o p p x x A B αα=+-'sin cos p o p p y y A B αα=++如已知P 的测量坐标，则可按下式将其换算为施工坐标：''()cos ()sin p p o p o A x x y y αα=-+- ''()sin ()cos p p o p o B x x y y αα=--+-2．建筑基线建筑基线是建筑场地的施工控制基准线，即在建筑场地布置一条或几条轴线。

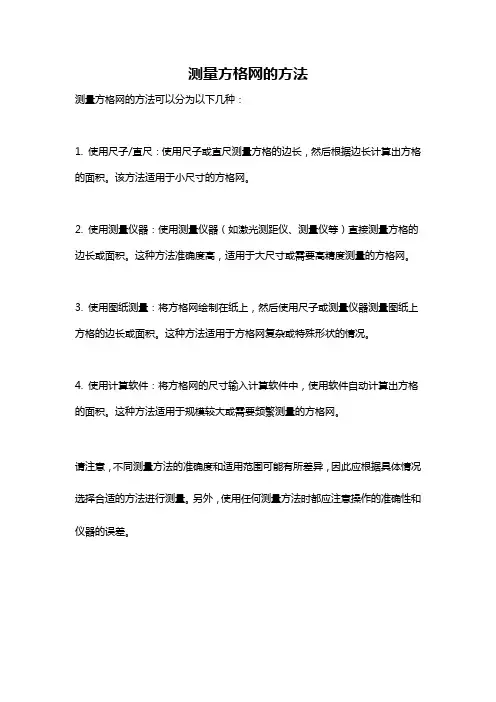

测量方格网的方法
测量方格网的方法可以分为以下几种：
1. 使用尺子/直尺：使用尺子或直尺测量方格的边长，然后根据边长计算出方格的面积。

该方法适用于小尺寸的方格网。

2. 使用测量仪器：使用测量仪器（如激光测距仪、测量仪等）直接测量方格的边长或面积。

这种方法准确度高，适用于大尺寸或需要高精度测量的方格网。

3. 使用图纸测量：将方格网绘制在纸上，然后使用尺子或测量仪器测量图纸上方格的边长或面积。

这种方法适用于方格网复杂或特殊形状的情况。

4. 使用计算软件：将方格网的尺寸输入计算软件中，使用软件自动计算出方格的面积。

这种方法适用于规模较大或需要频繁测量的方格网。

请注意，不同测量方法的准确度和适用范围可能有所差异，因此应根据具体情况选择合适的方法进行测量。

另外，使用任何测量方法时都应注意操作的准确性和仪器的误差。

建筑工程测量方格网布置及施工过程轴线控制建筑工程测量方格网布置及施工过程轴线控制是建筑工程中非常重要的一环。

它能够确保建筑物在施工过程中的位置准确无误，从而保证建筑物的整体结构稳定和施工质量。

在本篇文章中，我将详细介绍方格网布置以及轴线控制的相关内容。

一、方格网布置方格网是一种在施工现场上用来指导建筑物位置的工具。

它是由平行于建筑物周边的水平线和垂直线组成的网格状结构。

方格网布置的目的是为了将建筑物的位置和尺寸准确无误地传达给施工人员，确保建筑物按照设计要求进行施工。

方格网布置的步骤如下：1.确定基准点和基准线：基准点是方格网的起点，基准线是固定基准点的一个水平或垂直线。

基准点和基准线的选择需要考虑建筑物的布置和设计图纸的要求。

2.划定主轴线和副轴线：主轴线是建筑物的主要方向线，通常是建筑物的长边方向。

副轴线是与主轴线垂直的线，用来指导建筑物的宽度和其他尺寸。

3.划定方格网：根据设计图纸上的尺寸要求，确定方格网的大小和间距。

通常情况下，方格网的大小是根据建筑物的尺寸来确定的，间距一般为1米或0.5米。

4.补充轴线和控制点：根据设计图纸的要求，在方格网的交点处进行补充轴线和控制点的布置。

轴线和控制点用来指导建筑物的各种部位的位置和尺寸。

5.检查和调整：完成方格网布置后，需要对方格网进行检查和调整，确保方格网的水平和垂直线的准确无误。

如果发现问题，需要及时进行调整。

施工过程轴线控制是指在建筑物施工过程中，根据方格网上的轴线和控制点来进行施工的控制和指导。

它是建筑工程中的一个重要环节，能够保证建筑物的各个部位的位置和尺寸准确无误。

施工过程轴线控制的步骤如下：1.定位和标示：根据方格网上的轴线和控制点，确定建筑物各个部位的位置和尺寸。

在建筑物上进行标示，以便施工人员能够清楚地了解每个部位的位置和尺寸。

2.支模结构：根据方格网上的指导，进行建筑物的支模结构搭设。

支模结构的搭设需要根据方格网上的轴线和控制点进行调整，确保支模结构的位置和尺寸准确无误。

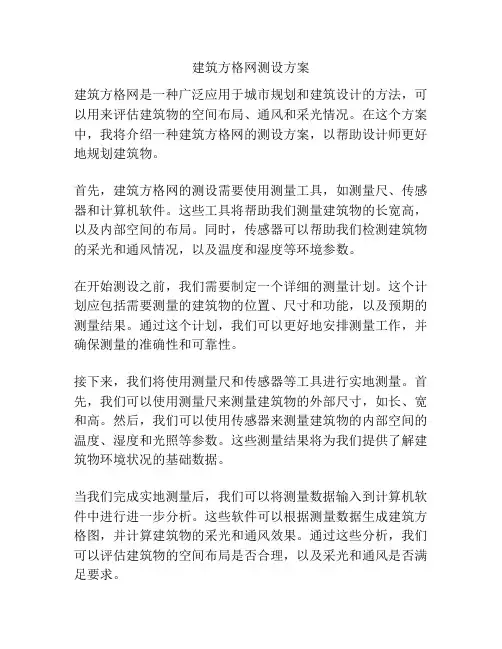

建筑方格网测设方案建筑方格网是一种广泛应用于城市规划和建筑设计的方法，可以用来评估建筑物的空间布局、通风和采光情况。

在这个方案中，我将介绍一种建筑方格网的测设方案，以帮助设计师更好地规划建筑物。

首先，建筑方格网的测设需要使用测量工具，如测量尺、传感器和计算机软件。

这些工具将帮助我们测量建筑物的长宽高，以及内部空间的布局。

同时，传感器可以帮助我们检测建筑物的采光和通风情况，以及温度和湿度等环境参数。

在开始测设之前，我们需要制定一个详细的测量计划。

这个计划应包括需要测量的建筑物的位置、尺寸和功能，以及预期的测量结果。

通过这个计划，我们可以更好地安排测量工作，并确保测量的准确性和可靠性。

接下来，我们将使用测量尺和传感器等工具进行实地测量。

首先，我们可以使用测量尺来测量建筑物的外部尺寸，如长、宽和高。

然后，我们可以使用传感器来测量建筑物的内部空间的温度、湿度和光照等参数。

这些测量结果将为我们提供了解建筑物环境状况的基础数据。

当我们完成实地测量后，我们可以将测量数据输入到计算机软件中进行进一步分析。

这些软件可以根据测量数据生成建筑方格图，并计算建筑物的采光和通风效果。

通过这些分析，我们可以评估建筑物的空间布局是否合理，以及采光和通风是否满足要求。

最后，我们可以根据测量结果和分析数据对建筑物进行改进和优化。

例如，如果建筑物的采光效果不理想，我们可以考虑增加窗户或改变窗户的位置，以提高室内的光照度。

同样，如果建筑物的通风不良，我们可以增加通风设备或调整门窗的位置，以改善室内空气质量。

总结起来，建筑方格网的测设方案可以帮助设计师更好地规划建筑物的空间布局、通风和采光情况。

通过测量工具和计算机软件的使用，我们可以获得建筑物各项参数的测量数据，并进行分析和改进。

这将有助于提高建筑物的质量和舒适度，为人们提供更好的居住和工作环境。

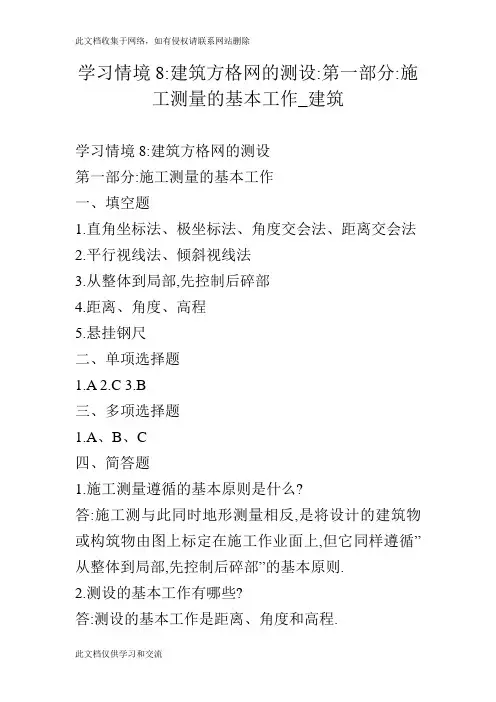

学习情境8:建筑方格网的测设:第一部分:施工测量的基本工作_建筑学习情境8:建筑方格网的测设第一部分:施工测量的基本工作一、填空题1.直角坐标法、极坐标法、角度交会法、距离交会法2.平行视线法、倾斜视线法3.从整体到局部,先控制后碎部4.距离、角度、高程5.悬挂钢尺二、单项选择题1.A2.C3.B三、多项选择题1.A、B、C四、简答题1.施工测量遵循的基本原则是什么?答:施工测与此同时地形测量相反,是将设计的建筑物或构筑物由图上标定在施工作业面上,但它同样遵循”从整体到局部,先控制后碎部”的基本原则.2.测设的基本工作有哪些?答:测设的基本工作是距离、角度和高程.3.测设点的平面位置的哪些方法?各自适用于什么范围?答:点的平面位置测设的方法有直角坐标法、极坐标法、角度交会法、距离交会法.直角坐标法适用于施工场地布设有相互垂直的矩形方格网或主轴线,以及量距较为方便时.极坐标法适用于待测点离控制点较近,距离较短且便于量距,或具备电子全站仪时.角度交会法适用于待测点离控制点较远或不便于量距的情况下.距离交会法适用于施工场地平坦,量距方便且控制点离测设点不超过一尺段时.4.简述精密测设水平角的方法、步骤.答:在角顶点A上置仪,先用一般的盘左盘右取中的方法测设待测水平角β,在地面上定出C点.再用测回法观测∠BAC,测回数可视精度要求而定,取各测回角值的平均值β′作为观测结果.设β-β′=Δβ,则可根据AC长度和Δβ计算其垂直距离CC1:.过C点作AC的垂直方向,若Δβ为正向外量,Δβ为负向内量,量CC1即得C1点,则∠BAC1就是精确测定的β角.5.叙述测设已知坡度直线的倾斜视线法的操作步骤. 答:先根据附近水准点,将设计坡度线两端点A、B的设计高程测设于地面上,并打入木桩.将水准仪或经纬仪安置于起点A,量仪高i.瞄准终点B上水准尺,使中丝读数正好等于仪高i,此时视线与设计坡度线平行.在A、B之间按一定距离打桩,当各桩点上的水准尺读数都为仪器高i时,则各桩顶连线就是所需测设的设计坡度.五、计算题1.水准测量法高程放样的设计高差=-1.500m,设站观测后视尺=0.657m,高程放样的计算值为2.157m.画出高差测设的图形.解:2.B点的设计高差=13.6m,按图所示,按二个测站进行高差放样,中间悬挂一把钢尺,=1.530m,=0.380m,=13.480m.计算=?解:hAB=HB-HA=13.6mHi1=HA+a1 Hi2=Hi1+=HA+a1+b2=Hi2-HB=HA+a1+-HB=a1+-hAB=1.530+-13.6=1.03m3.已知点A、B和待测设点P坐标是:A:=2250.346m,=4520.671m;B:=2786.386m,=4472.145m;P:=2285.834m,=4780.617m.按极坐标法计算放样的、DAP.4.已知某钢尺的尺长方程式为:,用它测设22.500m的水平距离AB.若测设时温度为,施测时所用拉力与检定钢尺时的拉力相同,测得A、B两桩点的高差h=-0.60m,试计算测设时地面上需要量出的长度.5.设用一般方法测设出∠ABC后,精确地测得∠ABC 为,BC长度为120m,问怎样移动C点才能使∠ABC等于设计值?请绘略图表示.解:C点向外移动-0.0140m才能使∠ABC等于设计值. 6.已知水准点A的高程=20.355m若在B点处墙面上测设出高程分别为21.000m的位置,设在A、B中间安置水准仪,后视A点水准尺得读数=1.452m,问怎样测设才能在B处墙得到设计标高?在B处墙上贴立一水准尺,水准仪瞄准该水准尺,水准尺上下移动,读数正好等于0.803m时,尺底为设计标高.7.如图,A、B为控制点,已知:=643.82m,=677.11m, =87.67m, =156,待测设点P的坐标为=535.22m,=701.78m,若采用极坐标法测设P点,试计算测设数据,简述测设过程,并绘测设示意图.经纬仪安置于B点,对中、整平,盘左位瞄准A点,水平度盘配转动照准部,水平度盘读数为β时停止,在此方向上测设一已知水平距离DBP,得P′点,同理以盘右位测设,得P″点检查P′P″距离,在允许范围内取中点作为测设点P. 8.已知地面水准点A的高程为=40.00m,若在基坑内B点测=30.000m,测设时=1.415m,b=11.365m,=1.205,问当为多少时,其尺底即为设计高程?解:hAB=HB-HA=30.00-40.00=-10.00mHi1=HA+aHi2=Hi1-=HA+a-b1=Hi2-HB= HA+a--HB= a--hAB=1.415-+10.00=1.255m9.设地面上A点高程已知为=32.785m,现要从A点沿AB方向修筑一条坡度为-2%道路,AB的水平距离为120m,每隔20m打一中间点桩.计算各桩顶标高.解:HB=HA+i*DAB=32.785-2%*120=30.385mH1=HA+i*DA1=32.785-2%*20=32.385mH2=HA+i*DA2=32.785-2%*40=31.985mH3=HA+i*DA3=32.785-2%*60=31.585mH4=HA+i*DA4=32.785-2%*80=31.185mH5=HA+i*DA5=32.785-2%*100=30.785m第二部分施工场地的控制测量一、填空题1.建筑基线、建筑方格网、四2.三点”一”字形、三点”L”形、四点”T”字形、五点”十”字形二、单项选择题1.A2.A3.B三、简答题1.建筑基线有哪些常见的布设形式?基线点最少不得少于几个?答:建筑基线常设计成三点”一”字形、三点”L”形,四点”T”字形和五点”十”字形.基线最少不少于三个点2.建筑场地平面控制网常用的布网形式有哪两种,各自适用于什么工程中?答:建筑场地平面控制网常用的布网形式有建筑基线和建筑方格网两种,建筑基线常用于建筑场地面积较小,平面布置相对简单,地势较为平坦而狭长的建筑场地.建筑方格网常用于地形较平坦的大、中型建筑场地,且主要建筑物、道路及管线常按互相平行或垂直关系进行布置.3.试述建筑基线、建筑方格网的概念.答:建筑基线是在建筑场地内布置一条或几条基准线,作为施工测量的平面控制,称为建筑基线.建筑方格网时根据建筑场地内主要建筑物、道路及管线的方向,布置成由正方形或矩形格网,作为施工平面控制网,利用其定位放线时,可按直角坐标进行,测设数据易求,测设精度高,称为建筑方格网.4.建筑方格网如何设计?答:首先选定方格网的纵、横主轴线,它是方格网扩展的基础础,主轴线选定时遵循以下原则:主轴线应尽量选在整个场地的中部,方向与主要建筑物的基本轴线平行;纵横主轴线要严格正交成90o;主轴线的长度以能控制整个建筑场地为宜;主轴线的定位点称为主点,一条主轴线不能少于三个主点,其中一个必是纵、横主轴线交点;主点间距离不宜过小,一般300m~500m以保证主轴线的定向精度,主点应选在通视良好,便于施测的位置.主轴线拟定以后,可进行方格网的布置.方格网线要与相应的主轴线成正交,网线交点应能通视;网格的大小视建筑物平面尺寸和分布而定,正方形方格网边长多取100m~200m,矩形格网边长尽可能取50m或其倍数.5.建筑基线设计时应注意哪些问题?答:设计建筑基线设计时应注意:①建筑基线应平行或垂直于主要建筑物的轴线;②建筑基线主点间应相互通视,边长为100m~400m;③主点在不受挖土损坏的条件下,应尽量靠近主要建筑物;④建筑基线的测设精度应满足施工放样的要求;⑤基线点应不少于三个,以便检测建筑基线点有无变动.6.绘图说明如何根据附近已有的测量控制点测设三点”一”字形建筑基线?答:计算测设数据.根据建筑基线主点C,P,D及测量控制点7,8,9的坐标,反算测设数据d1,d2,d3及β1,β2,β3.测设主点.分别在控制点7,8,9上安置经纬仪,按极坐标法测设出三个主点的定位点C′,P′,D′,并用大木桩标定. 检查三个定位点的直线性.安置经纬仪于P′,检测∠C′P′D′,如果观测角值β与180o之差大于24″,则进行调整.调整三个定位点的位置,先根据三个主点之间的距离计算出改正数δ,然后将定位点C′,P′,D′三点按δ值移动三个定位点之后,再重复检查和调整C,P,D,至误差在允许范围为止.调整三个定位点之间的距离.先检查C,P及P,D,间的距离,若检查结果与设计长度之差的相对误差大于1/10000,则以P点为准,按设计长度调整C,D两点,最后确定C,P,D三点位置.四、计算题1.写出施工坐标与测图坐标相互换算的公式.如图,已知施工坐标系原点的测图坐标为: =1000.000m,=900.000m,两坐标纵轴之间的夹角=22,控制点A在测图坐标为XA=2112.000m,YA=2609.000m,试计算A点的施工坐标AA和BA.解:施工坐标与测图坐标相互换算的公式AP=cossinsincoscossincos+sin=1112.000cos+1709.000sin=1678.649mBA=-sincos+1709.000cos=1167.995m2.假设测设一字形的建筑基线三点已测设于地面,经检查=179,已知=200m,=120m,试求各点移动量值,并绘图说明如何改正使三点成一直线.解:a==200m,b==120m,如图所示A′、C′沿A′B′和B′C′的垂线方向分别向角β的外侧移动0.0033m,B′沿垂线方向向β角内侧移动0.0033m.3.测设某一直角∠AOC′后,用经纬仪精确地检测其角值为89o59′40″,并且已知OC′=180m,则C′点如何在C′O的垂直方向上改动多少距离才能使∠AOC成为90o,并绘图说明.解:将C′沿垂直于OC′方向移动l=0.0175m距离得C点.4.设建筑坐标系的原点O′在测量坐标系中的坐标为:X0=5000.000m,Y0=3300.000m,A轴在测量坐标系中的方位角a=21o56′18”.建筑方格网的主轴线点M、O、N的建筑坐标如图中所示.设计表格并在表中计算M、O、N点的测量坐标系坐标.X0=5000.000 Y0=3300.000 α=21o56′18”点号建筑坐标cosα sinα 测量坐标A BX YM 2000.000 1000.000 0.9275865 0.3736085 6481.565 4974.804O 2000.000 1640.0006242.455 5568.612N 2000.000 2210.0006029.498 6097.183计算公式XP=X0+APcos(-Bpsin(YP=Y0+APsin(+Bpcos(。

土建工程土方方格网方案1. 简介土方方格网是土建工程中常用的测量方法之一，用于确定土方工程中各个点的坐标和高程。

通过土方方格网测量，可以准确且高效地完成土方工程的测绘任务。

本文档将介绍土方方格网方案的实施步骤和注意事项，以及相关的技术要点。

2. 实施步骤2.1 建立基准点在土方工程区域内选择适当的位置，建立基准点。

基准点的选择应满足以下条件： - 位置稳定，不易受外力干扰 - 距离土方工程区域相对较近 - 测量基准点高程的工作量相对较小2.2 布设方格网在土方工程区域内，按照一定的间距和方向，布设方格网。

方格网的间距和方向的选择应根据具体工程要求和场地条件来确定。

一般来说，在大面积土方工程中，方格网的间距可以适当放大，以提高测量效率。

2.3 测量土方坐标和高程使用全站仪等测量设备，对方格网上的各个点进行测量。

测量时，需要注意以下事项： - 测量要准确，尽量避免误差 - 测量数据要及时记录，确保完整性 - 测量过程中要注意安全，保护设备2.4 数据处理将测量得到的数据进行处理，计算出各个点的坐标和高程。

数据处理的过程中，需要注意以下技术要点： - 坐标计算方法：可以使用简化的平差方法，也可以使用较为复杂的最小二乘法，根据具体情况选择合适的方法。

- 高程计算方法：可以使用直接法，即将基准点高程作为起点，逐点相加，也可以使用平差法，通过对测量数据进行处理，得到更精确的高程数据。

2.5 结果输出将处理后的数据整理成表格或文本文件，输出为可供使用的格式。

一般情况下，输出的数据包括点的编号、坐标和高程信息。

3. 注意事项在实施土方方格网测量时，需要根据具体情况和实际需求，注意以下事项：•网格布设要合理：方格网的布设应尽量覆盖整个土方工程区域，并考虑不同地形条件下的适应性。

•测量要精确：测量时要严格按照操作规范进行，尽量避免误差产生。

•数据处理要准确：数据处理过程中要注意计算方法的选择和计算精度的控制，以确保结果的准确性。

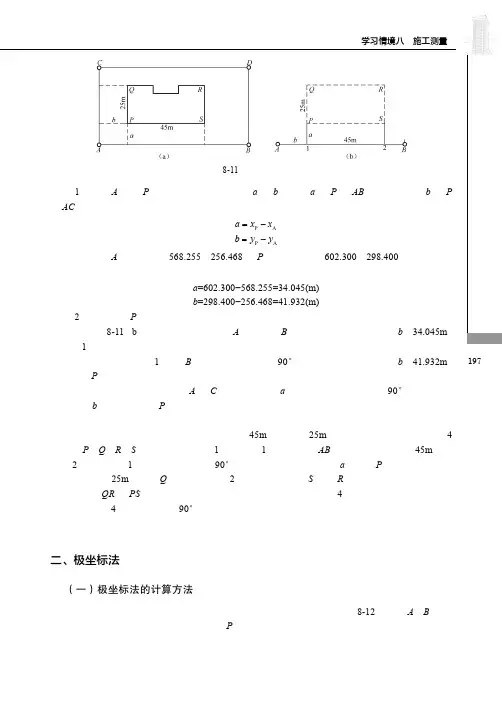

197 学习情境八 施工测量图8-11 直角坐标法（1）根据A 点和P 点的坐标计算测设数据a 和b ，其中a 是P 到AB 的垂直距离，b 是P到AC 的垂直距离，算式为P AP Aa x xb y y =−=−例如，若A 点坐标为（568.255，256.468），P 点的坐标为（602.300，298.400），则代入上式得a =602.300−568.255=b =298.400−256.468=（2）现场测设P 点。

① 如图8-11（b ）所示，安置经纬仪于A 点，照准B 点，沿视线方向测设距离b ＝34.045m ，定出点1。

② 安置经纬仪于点1，照准B 点，逆时针方向测设90°角，沿视线方向测设距离b ＝41.932m ，即可定出P 点。

也可根据现场情况，选择从A 往C 方向测设距离a 定点，然后在该点测设90°角，最后再测设距离b ，在现场定出P 点。

如要同时测设多个坐标点，只需综合应用上述测设距离和测设直角的操作步骤，即可完成。

设已知建筑物与建筑方格网平行，长边为45m ，短边为25m ，要求在现场测设建筑物的4个角点P 、Q 、R 、S 。

先按上述步骤（1）定出点1，并继续沿AB 视线方向测设距离45m ，定出点2，然后在点1安置经纬仪，测设90°角，沿视线方向测设距离a ，定出P 点，继续沿视线方向测设距离25m ，定出Q 点。

同法在点2安置经纬仪测设S 点和R 点。

为了检核，用钢尺丈量水平距离QR 和PS ，检查与建筑物的尺寸是否相等；再在现场的4个角点安置经纬仪，测量水平角，检核4个大角是否为90°。

直角坐标法计算简单，在建筑物与建筑基线或建筑方格网平行时应用得较多，但测设时设站较多，只适用于施工控制为建筑基线或建筑方格网并且便于量边的情况。

二、极坐标法（一）极坐标法的计算方法极坐标法是根据水平角和水平距离测设点的平面位置的方法。

建筑方格网测量施工工法建筑方格网测量施工工法一、前言建筑方格网测量施工工法是一种常用于建筑施工中的现代测量施工方法。

该工法使用方格网作为参考，通过测量和布点的方式，对整个建筑施工过程进行控制和调整。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点建筑方格网测量施工工法具有以下特点：1. 灵活性强：方格网可以根据实际需求进行布设和调整，适用于各种建筑形状和尺寸。

2. 精度高：通过方格网的参考，能够有效控制施工过程中的误差，使施工结果更加精确。

3. 高效节约：方格网可以加速施工进度，减少测量和调整的时间，提高施工效率。

4. 易于操作：通过方格网的标志点进行测量和布点，操作简单易学，降低了操作难度。

三、适应范围建筑方格网测量施工工法适用于各种建筑类型和规模，包括住宅、商业建筑、工业建筑等。

无论是平面布置还是立面造型，该工法都能提供有效的施工控制和调整手段。

四、工艺原理建筑方格网测量施工工法通过方格网与实际工程之间的联系，采取技术措施进行测量和调整。

首先，根据设计图纸，在施工现场布设方格网，确定基准点和参考轴线。

然后，通过测量各个关键点与参考点的坐标，确定施工位置和尺寸。

在施工过程中，根据方格网的布局，进行标高和方位调整，确保施工的准确性和一致性。

五、施工工艺建筑方格网测量施工工法的施工过程包括以下几个阶段：1. 布设方格网：根据设计要求，在施工现场布设方格网，确定基准点和参考轴线。

2. 测量与调整：通过测量各个关键点与参考点的坐标，确定施工位置和尺寸。

根据方格网的布局，进行标高和方位调整。

3. 施工工序：按照方格网的指引，进行施工工序，包括基础施工、墙体施工、屋面施工等。

在施工过程中，根据方格网进行实时调整和控制。

六、劳动组织建筑方格网测量施工工法需要合理的劳动组织安排。

包括确定施工队伍人员和岗位分工，培训操作人员熟悉方格网的布设和测量方法，协调施工进度和质量控制。

场地方格网高程测量方案一、概述二、测量仪器与材料1.自动水准仪或光电水准仪：用于测量控制点的高程。

2.三脚架：用于支撑水准仪或光电水准仪。

3.测量杆：用于读取控制点高程。

4.量角器、直角板等：用于角度测量。

5.金属标志桩：用于标志控制点或固定测量杆。

三、测量步骤1.布设控制点：根据场地大小和变化情况，选择合适的方格大小，并决定布设控制点的间距。

根据测量精度要求，在布设过程中要保证控制点均匀分布，并确保任何地点都能通过控制点测量。

2.布设方格网：在选定的控制点上放置金属标志桩并固定。

按照设定的方格大小，依次在控制点间延伸布设方格。

3.检校仪器：选择一个控制点作为基准点，测量其高程并记录。

将同一地点的高程测量结果用于检校仪器误差，确保后续测量的准确性。

4.逐点测量：从基准点开始，依次测量每个控制点的高程，并记录测量结果。

在测量过程中要注意保持仪器的稳定和准确。

5.数据处理与分析：将测量结果进行数据处理，计算出各个控制点的高程，并通过不同方法进行分析，如绘制等高线图、生成地形模型等。

四、常见问题与应对措施1.仪器误差：定期对测量仪器进行校准和检修，确保仪器的准确性和稳定性。

2.不同控制点之间地质差异：可以通过增加控制点密度来降低地质差异对高程测量结果的影响。

3.自然条件限制：例如植被、水体等对测量的影响，可以采取相应的措施，如清除植被、进行水体防渗等。

五、安全措施1.在测量过程中要合理使用仪器，避免损坏仪器和材料。

2.在布设标志桩和测量时要注意安全，如避免在高风天气和不稳定的地面上作业。

3.在进行测量时要与周边人员和设备保持一定的距离，以防止意外伤害的发生。

六、总结场地方格网高程测量方案是一种较为简便和高效的地形测量方法，通过布设方格网和测量控制点的高程可以快速获取场地内不同位置的高程信息，为工程建设和研究提供准确的高程基准。

在实施测量过程中，应充分注意安全，并使用准确可靠的测量仪器，保证测量结果的准确性。

分类
根据测设方法和精度要求的不同，方 格网可分为普通方格网和精密方格网 。
特点
普通方格网具有测设方法简单、精度 要求低、适用于小面积场地等优点； 精密方格网具有测设精度高、适用于 大型工程等优点。
方格网的优缺点分析
优点
方便施工测量和放样，能够适应各种施工环境，提高施工效率。
缺点
对于地形复杂或建筑物分布不均匀的场地，方格网需要重新布置，增加了工作 量。同时，由于需要对方格点进行测量和放样，因此工作量较大。
问题二：测设精度不足
01
总结词
测设精度不足也是建筑方格网测设中的常见问题。
02
详细描述
由于仪器设备、天气条件、人员操作等原因，测设数据可能会存在误差
，导致方格网精度达不到要求。
03
解决方案
在选择仪器设备时，应选择精度高、稳定性好的设备。同时，要尽量避
免在恶劣天气条件下进行测设。在人员操作方面，应进行培训和考核，
精度要求
对方格网测设的精度要求 因工程需要而异，一般要 求误差在±0.05m以内。
04
建筑方格网的测设实施
准备工作
明确任务
明确测设任务、目的和要求，确 定控制点坐标和测量方案。
准备器材
根据任务需要，准备合适的测量仪 器、工具和设备。
收集资料
收集相关的地形图、规划图等资料 ，了解测区范围内的地理信息。
建筑方格网主要用于城市规划、建筑 设计、交通规划等领域，对于保证建 筑物的位置准确、形状规则、施工方 便等方面具有重要作用。
测设的目的和意义
通过对方格网的测量和设置，可以确定建筑物的位置和形状，保证施工的准确性和 质量。
测设建筑方格网可以提供施工放样的依据，指导施工人员进行精确施工，提高工程 质量。

建筑方格网(building square grids)——各边组成正方形或矩形且与拟建的建（构）筑物主要轴线平行的施工控制网。

其精度等级可分为Ⅰ和Ⅱ级，主要技术要求（国标GB50026-93）为：边长100~300m测角中误差分别为±5″和±8″，边长相对中误差1/30000、1/20000。

首级控制可采用轴线法或布网法，具体要求分别为：、轴线法1.1 宜位于场地中央，与主要建筑物平行；长轴线上的定位点不得少于3个；轴线点的点位中误差不大于5cm；1.2 放样后的主轴线点，要进行角度观测，检查直线度；测定交角的中误差不大于2.5″；直线度的限差在180°±5″以内；1.3 轴交点应在长轴线上丈量全长后确定；1.4 短轴线，根据长轴线定向后确定，精度同长轴线，交角的限差在90°±5″以内。

2、布网法加测对角线的三边网，平均边长≤2Km，测距中误差≤20mm，相对中误差≤1/100000。

角度观测采用方向观测法，仪器选用J2级的中短程全站仪，测回数按3个控制，较差≤9″。

边长测定按4次控制。

建筑方格网主轴线的测设建筑方格网主轴线点的定位是根据测量控制点来测设的。

1、调整坐标系，使测量控制坐标系统和施工坐标系统一致；2、按极坐标放样法，计算测设数据，对全站仪测设而言，也是必要的。

实例附图见附件；3、用全站仪测设A、O、B点的概略位置A′、O′、B′，用混凝土桩标定，同时在桩顶设置一块100mm×100mm 的铁板供调整点位用；4、J2级仪器精确测定∠A′0′B′，看是否在180°±10″范围内，若超限，则作微小调整使其在一直线上，调整方法依现场实际和测量经验，不必按正规方法测设；5、定好A、O、B三个主点后，将仪器安置在O点，再测设与AOB垂直的另一主轴线COD，采用相对坐标测定和改正；6、纠偏CD 点位；7、最后精确测定O点与A、B、C、D点的距离，在桩顶刻出相应的点位。

建筑方格网平面网的布设为简化计算或方便施测，施工平面控制网多由正方形或矩形格网组成，称为建筑方格网。

建筑方格网包括单一平面坐标网和平面高程网两种，这里我只对平面网的布设开展一下简洁的阐述。

建筑方格网的布设应根据设计总平面图上各种已建和待建的建筑物、道路及各种管线的布置情况，结合现场的地形条件来确定。

方格网的形式有正方形、矩形两种。

当场地面积较大时，常分两级布设，首级可采用十字形、□字形、或田字形，然后再加密方格网。

建筑方格网适用于按矩形布置的建筑群或大型建筑场地。

由于建筑方格网是施工放样的重要依据，它要求精度很高，而且坐标也是设计单位预先设定好的，所以我们在布设中会有很大难度，传统的测设方法通常是经过量边测角、平差计算、点为矫正、检测确定等几个步骤来最终完成，仪器多为经纬仪、全站仪等，随着测绘仪器的不断更新，GPS测设也得到很好的应用，它的特点和优势是不受环境制约，节省时间。

但是对于大多数施工单位来说它的费用高也是一个现实问题，这里我就传统方法测试平面方格网过程与大家开展探讨。

一、方格网布设前期准备工作在开展建筑方格网布设施工前需要开展一系列准备工作，以便提高工作效率.1.要了解工程概况及所布方格网技术等级在开展施工方格网布设前我们要了解施工区域地质、地理概况。

这是必要也是必须开展的，这对于我们设计并布设方格网方案的拟订有很大帮助，另外，我们应掌握工程所需方格网等级，通常我们所涉及的建筑施工方格网其精度等级可归结I和II级，主要技术要求(国标GB50026-20**)为：2.所用仪器技术精度要求以及注意事项仪器要求最好用测角精度比较高的，否则按规定需要多测回观测，将导致误差增大，所以我们最好要用测角精度高于2〃，测距精度优于±(2mm+2ppm.D)的仪器。

注意事项：⑴测量时边长开展仪器加常数、乘常数及气温、气压改正。

气温、气压现场实时测定后，输入仪器中改正。

测距内业计算时开展仪器加常数、乘常数改正；3使用全站仪相应配套单棱镜，棱镜常数为零；43)前、后视最好使用全站仪相应厂家配套木质三脚架;54)测量前对基座及水准气泡和三脚架开展了检校，到达规范要求。

建筑方格网测设建筑方格网(building square grids)——各边组成正方形或矩形且与拟建的建（构）筑物主要轴线平行的施工控制网。

其精度等级可分为Ⅰ和Ⅱ级，主要技术要求（国标GB50026-93）为：边长100~300m测角中误差分别为±5″和±8″，边长相对中误差1/30000、1/20000。

首级控制可采用轴线法或布网法，具体要求分别为：1、轴线法1.1 宜位于场地中央，与主要建筑物平行；长轴线上的定位点不得少于3个；轴线点的点位中误差不大于5cm；1.2 放样后的主轴线点，要进行角度观测，检查直线度；测定交角的中误差不大于2.5″；直线度的限差在180°±5″以内；1.3 轴交点应在长轴线上丈量全长后确定；1.4 短轴线，根据长轴线定向后确定，精度同长轴线，交角的限差在90°±5″以内。

2、布网法加测对角线的三边网，平均边长≤2Km，测距中误差≤20mm，相对中误差≤1/100000。

角度观测采用方向观测法，仪器选用J2级的中短程全站仪，测回数按3个控制，较差≤9″。

边长测定按4次控制。

建筑方格网主轴线的测设建筑方格网主轴线点的定位是根据测量控制点来测设的。

1、调整坐标系，使测量控制坐标系统和施工坐标系统一致；2、按极坐标放样法，计算测设数据，对全站仪测设而言，也是必要的。

实例附图见附件；3、用全站仪测设A、O、B点的概略位置A′、O′、B′，用混凝土桩标定，同时在桩顶设置一块100mm×100mm的铁板供调整点位用；4、 J2级仪器精确测定∠A′0′B′，看是否在180°±10″范围内，若超限，则作微小调整使其在一直线上，调整方法依现场实际和测量经验，不必按正规方法测设；5、定好A、O、B三个主点后，将仪器安置在O点，再测设与AOB垂直的另一主轴线COD，采用相对坐标测定和改正；6、纠偏CD 点位；7、最后精确测定O点与A、B、C、D点的距离，在桩顶刻出相应的点位。

42 . 光学经纬仪有 DJ1、DJ2、DJ6 等多种型号，数字下标 1、2、6 表示的中误差的 值是 A.水平角测量一测回角度 B.竖直方向测量一测回方向 C.竖直角测量一测回角度 D.水平方向测量一测回方向 答案：A
43 . 高斯投影分带的目的是 A. 限制长度变形 B. 限制角度变形
C. 限制投影范围 D. 为了制图方便 答案：A
34 . 以下室内地坪表示±0.00 表的楼层是 A.基础底面 B.一楼 C.二楼 D.负一层 答案：B
35 . 旋转光学经纬仪的望远镜时，竖盘 A.随望远镜旋转，竖盘读数指标不动 B.不动，竖盘读数指标随望远镜旋转 C.不动，竖盘读数指标也不动 D.与竖盘读数指标都随望远镜旋转 答案：A
36 . 已知直线 MN 的坐标方位角为 147°，则直线 NM 的坐标方位角为 A.327° B.237° C.147° D.57° 答案：A
48 . 全站仪的粗平操作应
A.升降脚架 B.平移脚架 C.调节脚螺旋 D.平移仪器 答案：A
49 . 视距测量是用望远镜内视距丝装置，根据几何观测原理，同时测定两点间的 A.距离和高差 B.水平距离和高差 C.距离和高程 D.倾斜距离和高差 答案：B
50 . 在观测过程中，起传递高程作用的点叫转点，常用的符号是 A.TP B.TM C.TL D.TN 答案：A
56 . A 到 B 点的高差
与 B 到 A 点的高差
是
A.两个高差绝对值相等，符号相同。
B.两个高差绝对值不相等，符号相同。
C.两个高差绝对值相等，符号不同。
D.两个高差绝对值不相等，符号不同。
答案：C
的关系，下列说法正确的
57 . 采用测回法测水平角时，盘左、盘右各半测回角值应

(5) 点 的 埋设要方便，造价经济。
一、 建筑方格网设计
4. 主轴线设计 轴线点位置，应在总平面图上进行设计确定，应满足：
1） 主轴线应尽量位于场地中央，主轴线的定位点一般应不少 于三个（包括轴线交点）。
2） 纵 横 轴线要互相垂直，若纵轴线较长时，横轴线应酌情加 密，纵横轴线的长度能控制整个建筑物场地的范围。
三、 施工过程轴线控制
1. 桩位放样 2. 基坑与基础放样 3. 建筑物基础上的平面控制
一、 建筑方格网设计
1. 施工坐标系统 在设计总平面图上，建筑物的平面位置系用施工坐标系
统的坐标来表示。坐标轴的方向与主建筑物轴线的方向相平 行，坐标原点应虚设在总平面图西南角上，使所有建筑物坐 标皆为正值。施工坐标系统与测量坐标系统之间关系的数据 由设计书中给出。
一、 建筑方格网设计
2. 设计的准备工作 1）收集绘有设计的核已有的全施工图设计的总平面图， 在
图上应附有坐标和高程。
2）收集建筑物场地的测量控制网资料。 3）了解定线的精度要求
一、 建筑方格网设计
3. 方格网布设原则
建筑方格网的建立原则，由整体到局部，其程序一般采用先作 整个控制建筑场地的主轴线，然后按各个局部不同精度要求来建立 方格网，在布设时应注意下列要求：
3）主轴线中，纵横轴各个端点应布置在场区的边界上，为便 于恢复施工过程中损坏的轴线点，必要时主轴线各个端点可布置在 场区外的延长线上。
4） 为 便 于定线。量距和标石保护，轴线点不要落在建筑物上， 各种管线上和道路中。
二、 建筑方格网的测设
1．建筑方格网点初步定位 建筑方格网在测量之前，应以业主提供的基准点为依据，将方
一、 建筑方格网设计
3）点 位 布置：便于方格网测量和施工定线需要来考虑，布设 在建筑物周围、次要通道上或空隙处。坐标数值最好是5或l0m的整 倍数，不要零数。
