船舶电力系统

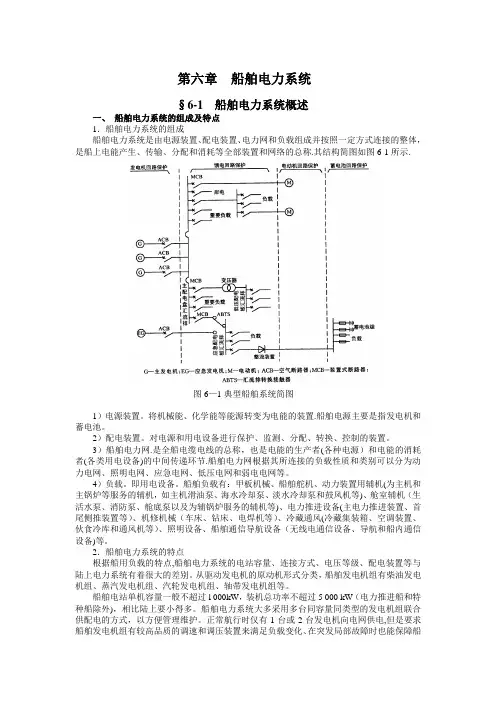

第六章船舶电力系统§6-1 船舶电力系统概述一、船舶电力系统的组成及特点1．船舶电力系统的组成船舶电力系统是由电源装置、配电装置、电力网和负载组成并按照一定方式连接的整体，是船上电能产生、传输、分配和消耗等全部装置和网络的总称.其结构简图如图6-1所示.图6—1典型船舶系统简图1）电源装置。

将机械能、化学能等能源转变为电能的装置.船舶电源主要是指发电机和蓄电池。

2）配电装置。

对电源和用电设备进行保护、监测、分配、转换、控制的装置。

3）船舶电力网.是全船电缆电线的总称，也是电能的生产者(各种电源）和电能的消耗者(各类用电设备)的中间传递环节.船舶电力网根据其所连接的负载性质和类别可以分为动力电网、照明电网、应急电网、低压电网和弱电电网等。

4）负载。

即用电设备。

船舶负载有：甲板机械、船舶舵机、动力装置用辅机(为主机和主锅炉等服务的辅机，如主机滑油泵、海水冷却泵、淡水冷却泵和鼓风机等)、舱室辅机（生活水泵、消防泵、舱底泵以及为辅锅炉服务的辅机等)、电力推进设备(主电力推进装置、首尾侧推装置等）、机修机械（车床、钻床、电焊机等）、冷藏通风(冷藏集装箱、空调装置、伙食冷库和通风机等）、照明设备、船舶通信导航设备（无线电通信设备、导航和船内通信设备)等。

2．船舶电力系统的特点根据船用负载的特点,船舶电力系统的电站容量、连接方式、电压等级、配电装置等与陆上电力系统有着很大的差别。

从驱动发电机的原动机形式分类，船舶发电机组有柴油发电机组、蒸汽发电机组、汽轮发电机组、轴带发电机组等。

船舶电站单机容量一般不超过l 000kW，装机总功率不超过5 000 kW（电力推进船和特种船除外)，相比陆上要小得多。

船舶电力系统大多采用多台同容量同类型的发电机组联合供配电的方式，以方便管理维护。

正常航行时仅有1台或2台发电机向电网供电,但是要求船舶发电机组有较高品质的调速和调压装置来满足负载变化、在突发局部故障时也能保障船舶安全运行。

船舶电力系统了解船舶电力系统的最新技术和应用案例船舶电力系统：了解船舶电力系统的最新技术和应用案例船舶电力系统是指船舶上用于供电和驱动船舶各项设备的电力系统。

随着技术的不断进步和航行需求的增加，船舶电力系统也在不断更新和创新。

本文将介绍船舶电力系统的最新技术和应用案例，以便更好地了解其发展趋势和未来应用的可能性。

一、船舶电力系统的概述船舶电力系统主要包括发电、配电和用电三个环节。

发电环节通过柴油发电机、涡轮发电机或气体轮机等产生电能，并传输到配电系统。

配电系统将电能分配给各个用电设备，如推进器、船舶测控系统、通信系统、照明设备等。

船舶电力系统的设计要求是稳定可靠、高效节能、安全可控。

二、船舶电力系统的最新技术1. 直流微网技术直流微网技术将可再生能源、能量存储系统和传统发电系统相结合，形成具有自治性和互连性的微网。

船舶作为一个封闭的环境，适合采用直流微网技术，可以提高能源的利用效率，减少二氧化碳排放。

2. 高效配电系统传统的船舶配电系统采用交流电供电方式，存在能量传输损失和线缆过重的问题。

高效配电系统利用电力电子器件，将电能转换为直流电，并通过高压直流输电，降低线损和线缆重量。

3. 智能电网技术智能电网技术可以实现对船舶电力系统的运行状态进行监测和控制，优化能源调度和运行管理。

通过传感器和数据通信技术，实现对船舶各个设备的远程监控和故障诊断。

三、船舶电力系统的应用案例1. 混合动力船舶混合动力船舶将传统船舶动力系统与可再生能源设备相结合，实现节能减排。

以液化天然气（LNG）为主要燃料的混合动力船舶在减少碳排放和空气污染方面具有显著效果。

2. 电动推进系统电动推进系统将电能转换为推进力，比传统的机械推进系统更高效节能。

一些船舶采用电动推进系统，如电动小艇、电动巡航船等，减少了噪音和环境污染。

3. 船舶智能化控制系统船舶智能化控制系统通过传感器和自动控制技术，实现对船舶各个设备的智能控制和优化管理。

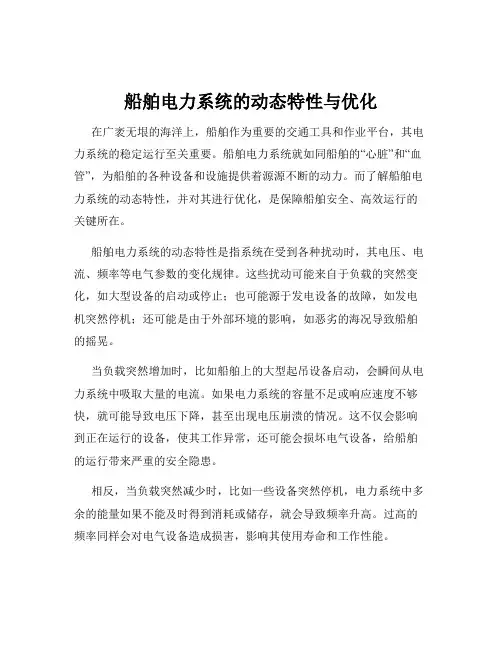

船舶电力系统的动态特性与优化在广袤无垠的海洋上，船舶作为重要的交通工具和作业平台，其电力系统的稳定运行至关重要。

船舶电力系统就如同船舶的“心脏”和“血管”，为船舶的各种设备和设施提供着源源不断的动力。

而了解船舶电力系统的动态特性，并对其进行优化，是保障船舶安全、高效运行的关键所在。

船舶电力系统的动态特性是指系统在受到各种扰动时，其电压、电流、频率等电气参数的变化规律。

这些扰动可能来自于负载的突然变化，如大型设备的启动或停止；也可能源于发电设备的故障，如发电机突然停机；还可能是由于外部环境的影响，如恶劣的海况导致船舶的摇晃。

当负载突然增加时，比如船舶上的大型起吊设备启动，会瞬间从电力系统中吸取大量的电流。

如果电力系统的容量不足或响应速度不够快，就可能导致电压下降，甚至出现电压崩溃的情况。

这不仅会影响到正在运行的设备，使其工作异常，还可能会损坏电气设备，给船舶的运行带来严重的安全隐患。

相反，当负载突然减少时，比如一些设备突然停机，电力系统中多余的能量如果不能及时得到消耗或储存，就会导致频率升高。

过高的频率同样会对电气设备造成损害，影响其使用寿命和工作性能。

发电设备的故障也是影响船舶电力系统动态特性的一个重要因素。

如果一台发电机突然停机，其他发电机需要迅速增加输出功率来弥补缺失的部分。

如果系统的协调控制能力不足，就可能出现短暂的功率失衡，导致电压和频率的波动。

此外，船舶在航行过程中，由于海况的变化，可能会出现摇晃、颠簸等情况。

这会影响到发电机的工作稳定性，导致输出功率的波动。

同时，船舶的运动也可能会使电缆连接出现松动，增加接触电阻，从而影响电力传输的质量。

为了应对这些问题，优化船舶电力系统就显得尤为重要。

首先，在系统设计阶段，要充分考虑船舶的运行需求和可能遇到的各种工况，合理配置发电设备和储能装置的容量。

例如，对于经常需要进行大功率作业的船舶，可以配备多台大功率发电机，并设置足够容量的蓄电池或超级电容器来应对瞬时的功率需求。

船舶电力系统解析船舶电力系统的设计和优化策略船舶电力系统的设计和优化策略对于船舶的正常运行至关重要。

本文将对船舶电力系统的组成、设计原则以及优化策略进行详细的解析和探讨。

一、船舶电力系统的组成船舶电力系统主要包括发电机组、电力配电装置、电力负载以及电力管理系统等组成部分。

发电机组是船舶电力系统的核心，通常由主发电机和备用发电机组成，用于提供船舶所需的电能。

电力配电装置将发电机产生的电能传输到各个电力负载上，并保证电力负载的正常运行。

电力负载包括船舶的各种设备和系统，如船舶推进装置、照明系统、通信设备等。

电力管理系统则负责对船舶电力系统进行监控和管理，以保证系统的可靠性和稳定性。

二、船舶电力系统的设计原则船舶电力系统的设计应遵循以下原则：1. 可靠性原则：船舶电力系统是船舶正常运行的基础，设计时应考虑各种可能的故障情况，并采取相应的备份措施，以保证系统的可靠性和稳定性。

2. 灵活性原则：船舶电力系统应具有一定的灵活性，以满足船舶在不同工况下的需求。

同时，还需要考虑将来的扩展需求，为系统的升级和改造提供一定的空间。

3. 能效性原则：船舶电力系统在设计时应考虑能源的效率利用，减少能源的浪费，并尽可能降低系统的能耗。

三、船舶电力系统的优化策略为了进一步提高船舶电力系统的性能和效率，可以采取以下优化策略：1. 优化发电机组的选择和配置：在设计船舶电力系统时，应考虑到船舶的功率需求以及负荷特性，并选择合适的发电机组进行配置。

同时，还可以采用发电机组的并联或串联方式，以满足船舶在不同负荷下的需求，并提高系统的性能。

2. 优化电力配电装置的设计：在电力配电装置的设计中，可以采用合理的电缆布线方案，减少电力损耗，并通过选择合适的开关设备和保护装置，提高系统的安全性和可靠性。

3. 优化电力负载的管理和控制：通过对船舶电力负载的管理和控制，可以实现对电力系统的优化。

例如，可以采用智能化的负载管理系统，根据负载的优先级和需求进行调度，以提高能源的利用效率。

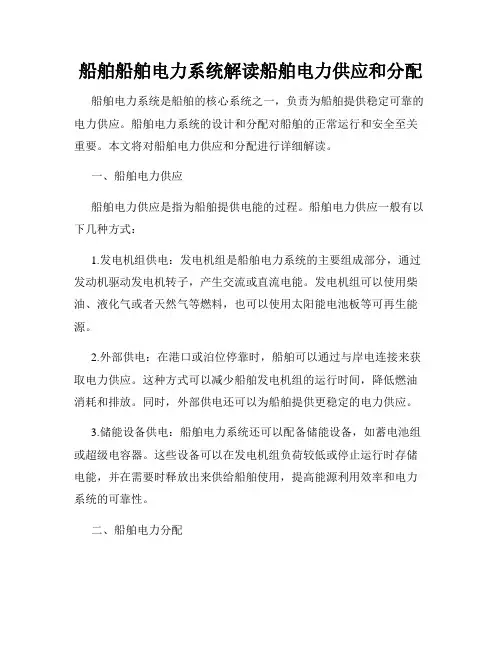

船舶船舶电力系统解读船舶电力供应和分配船舶电力系统是船舶的核心系统之一，负责为船舶提供稳定可靠的电力供应。

船舶电力系统的设计和分配对船舶的正常运行和安全至关重要。

本文将对船舶电力供应和分配进行详细解读。

一、船舶电力供应船舶电力供应是指为船舶提供电能的过程。

船舶电力供应一般有以下几种方式：1.发电机组供电：发电机组是船舶电力系统的主要组成部分，通过发动机驱动发电机转子，产生交流或直流电能。

发电机组可以使用柴油、液化气或者天然气等燃料，也可以使用太阳能电池板等可再生能源。

2.外部供电：在港口或泊位停靠时，船舶可以通过与岸电连接来获取电力供应。

这种方式可以减少船舶发电机组的运行时间，降低燃油消耗和排放。

同时，外部供电还可以为船舶提供更稳定的电力供应。

3.储能设备供电：船舶电力系统还可以配备储能设备，如蓄电池组或超级电容器。

这些设备可以在发电机组负荷较低或停止运行时存储电能，并在需要时释放出来供给船舶使用，提高能源利用效率和电力系统的可靠性。

二、船舶电力分配船舶电力分配是指将电能从电源端分配到不同的用电设备端的过程。

船舶电力分配系统的设计必须充分考虑船舶的用电需求，并合理规划电力线路和设备。

1.主配电系统：主配电系统是船舶电力系统的核心部分，负责将电能从发电机组输送到各个用电设备。

主配电系统必须具备足够的功率和可靠性，通常采用三相交流电方式。

2.次级配电系统：次级配电系统是船舶电力分配的重要环节，将电能从主配电系统进一步分配给船上的各个用电设备。

次级配电系统可以根据用电设备的特点和功率需求进行划分和布置，实现电能的合理利用和分配。

3.应急电源：船舶电力系统还应配置应急电源，用于在主电源故障或停电时提供备用电力。

应急电源一般采用蓄电池或发电机组等方式，以确保电力系统的连续供电和船舶的安全运行。

总结：船舶电力系统的供应和分配是船舶运行的基础，直接关系到船舶的安全和经济效益。

良好的船舶电力供应和分配系统设计可以提高电力系统的可靠性和稳定性，保证船舶用电设备的正常运行。
