LED电子钟使用说明书（ZXSJ-05L）一、功能简介1、时分、月日、温度单项显示或三项交替显示。
2、12/24小时制可设定。
3、八组闹钟功能。
4、整点提醒功能。
5、停电继续走时。
6、亮度自动调整（22:00～7:00亮度减半）。
7、自动闰年调整（2000-2099年）。
8、自动测量温度（－9～50℃）。
二、操作说明1、按键名称：RESET（复位）、（设置/移动）、▲（上调）、▼（下调）、END（结束/止闹）。
2、开关名称：ALTER ON/OFF（交替显示开/关）、ALARM ON/OFF（闹铃开/关）。
3、指示灯名称：AM（上午）、PM（下午。
4、年月日小时分钟（日期和时间）设置：按设置键四位年份闪烁，按上调键或下调键修改年（年份四位数平时不显示或者说隐藏显示，只有在首次按设置键时借用四位数码闪烁显示，例如闪烁显示2009，表示2009年，此时按上调键或下调键可修改年份）；再按设置键月闪烁，按上调键或下调键修改月；再按设置键日闪烁，按上调键或下调键修改日；再按设置键小时位闪烁，按上调键或下调键修改小时；再按设置键分钟位闪烁，按上调键或下调键修改分钟；按结束键回到正常显示状态。
5、12/24小时制设置：在正常显示状态下，按住上调键三秒，则可进行12小时制与24小时制的互相切换，12小时制有上午（AM）、下午（PM）指示灯指示。
6、整点提醒设置：在正常显示状态下，按一下上调键可以开启/关闭7:00～21:00整点提醒功能（整点指示灯亮/灭）,22:00～6:00整点都不提醒。
7、定闹时间设置：在正常显示状态下，按定闹键进入闹铃时间查询（每组闹铃有不同音乐提示，若在时分位显示―∶――表示该组闹铃时间无效，否则有效，可按上调键切换成有效或无效），若要调整则按设置键音乐停止，再按设置键，小时位闪烁，按上调键或下调键修改小时，再按设置键分钟位闪烁，按上调键或下调键修改分钟；再按定闹键进入第二组闹铃时间查询和调整，方法与第一组相同；用同样方法可完成第三组至第八组闹铃时间的查询和调整；按结束键返回正常显示状态；若八组闹铃时间都无效，则闹铃指示灯不亮，否则闹铃指示灯亮。
数字电路课程设计报告书课题名称 电子秒表电路设计姓 名 学 号院、系、部 物理与电信工程学院 专 业 电子信息工程指导教师2012年 6 月 1日※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※2010级学生数字电路 课程设计自动电子钟的设计1 设计目的（1）熟练电路仿真软件Multisim 10.0的使用。
（2）巩固所学的理论知识与实践技能。
（3）提高电路布局、布线和检查以及排除故障的能力。
（4）初步学习工程设计的基本技能。
（5）培养学生查阅技术资料的能力以及综合运用所学理论知识和实践知识独立完成课题的工作能力。
2 设计思路（1）设计秒信号产生电路。
（2）设计计时显示电路。
（3）设计校时电路。
（4）设计清零电路。
（5）设计整点报时电路。
3 设计过程3.1方案论证如图 3.1所示，秒信号产生电路可用振荡器和分频器共同产生，由于在Multisim10.0软件中，“时间”要比实际的时间慢得多，所以在仿真电路里，为了更加清楚地看到实验现象，就用电压时钟脉冲产生器代替秒信号发生器。
3.2电路设计（1）秒脉冲信号发生器的设计秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。
由振荡器与分频器组合产生秒脉冲信号。
振荡器: 通常用555定时器与RC构成的多谐振荡器，经过调整输出1000Hz脉冲。
分频器: 分频器功能主要有两个，一是产生标准秒脉冲信号，二是提扩展电路所需要的信号，选用三片74LS90进行级联，因为每片为1/10分频器，三联好获得1Hz标准秒脉冲。
其电路图如下：图3.2 秒信号发生电路（2）秒、分、时计时器电路设计秒、分计数器为60进制计数器，小时计数器为24进制计数器。
实现这两种模数的计数器采用中规模集成计数器74LS90构成。
60进制计数器：由74LS90构成的60进制计数器，将一片74LS90设计成10进制加法计数器，另一片设置6进制加法计数器。
两片74LS90按反馈清零法串接而成。
第一章数字钟的工作原理第一节介绍20世纪末，电子技术获得了飞速的发展，在其推动下，现代电子产品几乎渗透了社会的各个领域，有力的推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品跟新换代的节奏也越来越快。
数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及车站、码头、剧场、办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
由于数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，节省了电能。
因此在许多电子设备中被广泛使用。
数字钟是一种典型的数字电路，包括了组合逻辑电路和时序电路。
通过设计加深对刚刚学习了的数字电子技术的认识。
本次设计以数字电子为主，分别对一秒信号源、秒计时显示、分计时显示、小时计时显示、整点报时及校时电路进行设计，然后将它们组合来完成时、分、秒的显示并且具有整点报时和走时校时的功能。
并通过本场设计加深对数字电子技术的理解以及更熟练是有计数器、触发起和各种逻辑门电路的能力。
电路主要使用集成计数器，例如74LS160、CD4518、译码集成电路，例如CD4511、LED数码管及各种门电路和基本的触发器等，电路使用5号电池供电，很合适在日常生活中使用。
第二节设计方案论证方案一：采用小规模集成电路实现采用集成逻辑电路设计具有能实现，时分秒计时功能和多点定时功能，计时数据的更新每秒自动进行一次，不需程序干预。
方案二：EDA技术实现采用EDA作为主控制外围电路进行电压，时钟控制键盘和LED控制，此方案逻辑电路复杂，且灵活性较低，不利于各种功能的扩展，在对电路进行检测比较困难。
方案三：单片机编程实现在按键较少的情况下，采用独立式4个按键，经软件设计指定的I/O 口，送出逻辑电平，控制数码管显示，根据数字电子钟的设计要求与原理以及特性，本系统采用单片机AT89C52串口输出的形式来设计电路，使功能及效果更完美。
一、产品概述1.1产品介绍1.2主要特点1）中文语音报时功能，清晰准确；2）万年历功能，显示年、月、日；3）小闹钟功能，可设置多个闹钟；4）光感传感器，自动调节亮度；5）记忆功能，保留设置时钟信息。
二、产品外观2.1主机外观该电子报时器万年历床头电子小闹钟外观小巧玲珑，简约大方。
主机采用高质量塑料材料制作，表面涂有耐磨的亮面漆，光滑且易于清洁。
2.2显示屏该产品配有2.8寸高清彩色显示屏，能够清晰显示时间、日期以及相关设置信息。
显示屏的背光采用LED灯源，保证观察时间的清晰度，同时根据环境光线自动调节亮度。
三、产品功能3.1报时功能该电子报时器万年历床头电子小闹钟为用户提供准确的时间信息。
通过设置，每整点、半点、1分钟、5分钟或10分钟，都会发出中文语音报时。
用户也可以根据需要，选择关闭或开启报时功能。
3.2万年历功能万年历功能能够显示当前的年、月、日信息。
通过操作按钮，用户可以切换显示的日期信息，确保了准确的时间参考。
3.3小闹钟功能该产品配有多个小闹钟功能，用户可根据个人需求设置不同时间的闹钟，以提醒重要的事情。
每个闹钟都可以单独设置时间和日期，同时还可以设置闹钟的音量。
3.4光感传感器为了满足用户的不同需求，该产品采用了光感传感器。
根据环境光线的变化，自动调节背光的亮度，保证在不同光照条件下的清晰可见度。
3.5记忆功能产品具备记忆功能，可以保留设置的时钟信息。
即使断电或者关闭产品，再次打开时，之前设置的时间和日期信息仍然可以保留，方便用户的使用。
四、使用说明4.1电源该产品采用AC220V电源供电，用户只需将电源线插入家庭电源插座即可。
4.2设置时间和日期在产品的底部设置区，有相关的设置按钮，用户可以通过长按或短按不同的按钮进行设置时间和日期。
具体操作流程，请参照产品附带的说明书。
4.3设置报时功能用户可以根据个人需求设置报时功能，并选择报时的时间间隔。
同时还可以设置报时的音量大小。
具体操作流程，请参照产品附带的说明书。
物理与电子工程学院课程设计题目:数字电子钟专业电子信息工程班级12级电信三班学号学生姓名李长炳指导教师张小英张艳完成日期：2013 年7月数字电子钟前言：数字钟是一个将“时”、“分”、“秒’’显示于人的视觉器官的计时装置。
它的计时周期为24小时，显示满刻度为23时59分59秒，另外应有校时功能和报时闹铃等功能。
一、基本原理主体电路1.1 振荡电路晶体振荡器的作用是产生时间标准信号。
我采用由门电路或555定时器构成的多谐振荡器作为时间标准信号源。
本系统中的振荡电路选用555定时器构成的多谐振荡器，见图1。
多谐振荡器的振荡频率可由式估算。
2图11.2 时、分、秒显示电路模块设计①秒的产生采用74LS160产生60进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的555产生的秒脉冲链接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。
如下图所示图2注意：两个CP都是连接到555的输出。
4②分的产生采用74LS160产生60进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的秒产生的进位连接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。
如下图所示图3注意：两个CP都是连接的秒的进位的输出。
③小时的产生采用74LS160产生24进制的加法计数器，输出端Q0,Q1，Q2，Q3分别接到七段数码管的相应的各端，由上图的分产生的进位连接秒的两个160的cp，第一片的进位来控制第二片的EP,ET来构成秒。
如下图所示图4注意：两个CP都是连接的秒的进位的输出。
61.3闹钟我设置的闹钟是00:03响的。
会响一分钟，采用与非门和或门组成的电路。
可以得出以下的电路图当达到00:03时就开始响，当不是00:03是就停止了，喇叭一端节地。
仿真图如下所示。
图51.4整点报时整点报时就是当达到了整点的时候就开始响，我设计的是响10秒钟的报时。

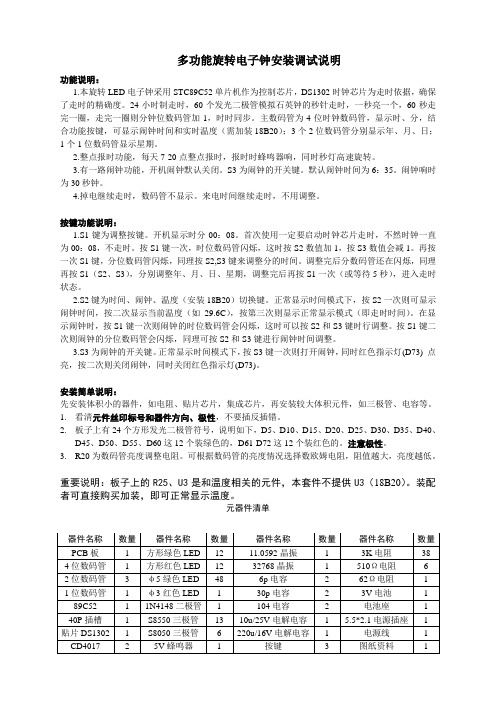

多功能旋转电子钟安装调试说明功能说明：1.本旋转LED电子钟采用STC89C52单片机作为控制芯片，DS1302时钟芯片为走时依据，确保了走时的精确度。
24小时制走时，60个发光二极管模拟石英钟的秒针走时，一秒亮一个，60秒走完一圈，走完一圈则分钟位数码管加1，时时同步。
主数码管为4位时钟数码管，显示时、分，结合功能按键，可显示闹钟时间和实时温度（需加装18B20）；3个2位数码管分别显示年、月、日；1个1位数码管显示星期。
2.整点报时功能，每天7-20点整点报时，报时时蜂鸣器响，同时秒灯高速旋转。
3.有一路闹钟功能，开机闹钟默认关闭。
S3为闹钟的开关键。
默认闹钟时间为6：35。
闹钟响时为30秒钟。
4.掉电继续走时，数码管不显示。
来电时间继续走时，不用调整。
按键功能说明：1.S1键为调整按键。
开机显示时分00：08。
首次使用一定要启动时钟芯片走时，不然时钟一直为00：08，不走时。
按S1键一次，时位数码管闪烁，这时按S2数值加1，按S3数值会减1。
再按一次S1键，分位数码管闪烁，同理按S2,S3键来调整分的时间。
调整完后分数码管还在闪烁，同理再按S1（S2、S3），分别调整年、月、日、星期，调整完后再按S1一次（或等待5秒），进入走时状态。
2.S2键为时间、闹钟、温度（安装18B20）切换键。
正常显示时间模式下，按S2一次则可显示闹钟时间，按二次显示当前温度（如29.6C），按第三次则显示正常显示模式（即走时时间）。
在显示闹钟时，按S1键一次则闹钟的时位数码管会闪烁，这时可以按S2和S3键时行调整。
按S1键二次则闹钟的分位数码管会闪烁，同理可按S2和S3键进行闹钟时间调整。
3.S3为闹钟的开关键。
正常显示时间模式下，按S3键一次则打开闹钟，同时红色指示灯(D73) 点亮，按二次则关闭闹钟，同时关闭红色指示灯(D73)。
安装简单说明：先安装体积小的器件，如电阻、贴片芯片，集成芯片，再安装较大体积元件，如三极管、电容等。
总结设计报告数字钟2017-3-16自动化B设计内容简介数字钟的主要由74160计数器、7447译码器和显示电路来实现基本功能，而校时、整点报时、秒表和闹钟电路实现其扩展功能。
整个电路的秒脉冲（即1HZ）由事先封装好的分频电路产生，秒脉冲送入74160计数器，‘秒’‘分’‘时’的计数器分别送到对应的译码器，然后再将信号送到显示电路显示时间。
本次数字钟的设计计时周期为24小时制，显示满刻度为23时59分59秒，星期显示方面为周一~周六+周日。
扩展功能的校时电路为自动校时，在校准‘分’‘时’显示后，可以在这个数的基础上继续运行，在整点报时功能中，当数字钟运行至整点前4秒时（例：23时59分56秒）即开始报时，持续5秒后停止，整点报时功能不可手动关闭。
秒表功能方面，设计给定脉冲为100HZ，为4位显示，最大设计计时为60.99秒，可以手动暂停/开始和清零。
最后是闹钟功能，闹钟设计响应时间为60秒，并且可以手动开启/关闭闹钟。
设计框图单元模块设计一、‘秒’电路秒电路由两片74161计数器加秒脉冲来实现60进制的计数，再通过两片7447译码器将信号给到显示模块来实现秒的功能。
二、‘分’电路‘分’电路和秒电路一样为60进制，由两片74160计数器和秒进位脉冲来实现分功能，再由7447译码器将信号给至显示电路三、‘时’电路‘时’电路和‘秒’‘分’电路有所不同，‘时’电路为24进制，可由两片74160计数器和分进位脉冲实现‘时’功能，再由译码器将信号给显示电路。
四、星期电路基本功能中星期显示最为复杂，因为计数器默认初始值为0，可能导致下载至实验箱初始星期显示为0，另外根据要求需显示星期一、二、三、四、五、六、日，又加大了星期电路的设计难度，为解决上述问题，此处采用逻辑门通过一些逻辑关系来实现星期功能。
QD QC QB QA D C B A(0)0 0 0 0 0 0 0 1 (1)(1)0 0 0 1 0 0 1 0 (2)(2)0 0 1 0 0 0 1 1 (3)(3)0 0 1 1 0 1 0 0 (4)(4)0 1 0 0 0 1 0 1 (5)(5)0 1 0 1 0 1 1 0 (6)(6)0 1 1 0 1 0 0 0 (8)通过真值表对应的关系，画出卡诺图，化简得到A、B、C、D与QA、QB、QC、QD对应的逻辑关系，虽然逻辑电路比较复杂，但是很好的解决了计数器默认初始值为0导致星期显示存在0的情况，并且实现了周六到周日到周一的完美跳转。
目录1 绪论 (1)2 设计主体 (1)2.1 振荡器 (1)2.1.1 555定时器的电路结构及工作原理 (2)2.1.2 用555定时器构成多谐振荡器 (4)2.2 分频器 (5)2.3 校正电路 (6)2.3.1 校“秒”电路 (7)2.3.2 校“分”电路 (7)2.3.3 校“时”电路 (8)2.4 整点报时电路 (8)2.5 计数器、译码器和显示器 (9)3 心得体会 (10)参考文献 (12)具有整点报时功能的数字钟1 绪论数字钟是集模拟技术与数字技术为一体的一种综合应用。
数字钟与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，因此得到了广泛的使用，数字电子钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序逻辑电路。
此次设计数字电子钟是为了了解数字电子钟的原理，从而学会制作数字电子钟，而且通过数字电子钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实现方法，且由于数字电子钟电路包括组合逻辑电路和时序逻辑电路，通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。
2 设计主体数字钟是用计数器、译码器和显示器等集成电路实现“时”、“分”、“秒”按照数字方式显示的计数装置，主要由振荡器、分频器、校正电路、计数器、译码器和显示器六部分组成，如框图2-1所示。
图2-1 数字钟框图2.1 振荡器振荡器是数字钟的核心。
振荡器的稳定度及频率的精确度决定了数字钟计时的准确程度，通常选用石英晶体构成振荡器电路，也可以选择555定时器。
我在这里选择的是555定时器。
555定时器是一种应用极为广泛的中规模集成电路，因集成电路内部含有3个5KΩ电阻而得名。
该电路使用灵活、方便，只需接少量的阻容元件就可以构成施密特触发器、单稳态触发器和多谐振荡器，且价格便宜。
555定时器广泛应用于信号的产生、变换、控制与检测。
目前生产的555定时器有双极型和CMOS两种类型，主要厂商生产的产品有NE555、FX555、LM555和C7555等，它们的结构和工作原理大同小异，引出线也基本相同，有的还有双电路封装，称为556。
