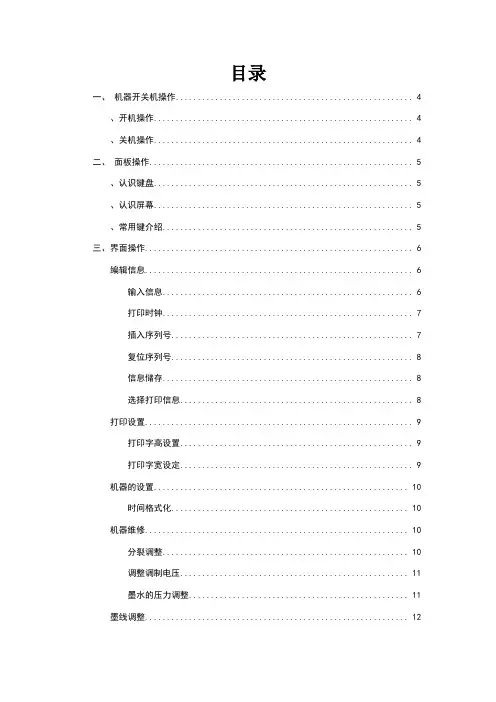

目录一、机器开关机操作 (4)、开机操作 (4)、关机操作 (4)二、面板操作 (5)、认识键盘 (5)、认识屏幕 (5)、常用键介绍 (5)三、界面操作 (6)编辑信息 (6)输入信息 (6)打印时钟 (7)插入序列号 (7)复位序列号 (8)信息储存 (8)选择打印信息 (8)打印设置 (9)打印字高设置 (9)打印字宽设定 (9)机器的设置 (10)时间格式化 (10)机器维修 (10)分裂调整 (10)调整调制电压 (11)墨水的压力调整 (11)墨线调整 (12)墨线调整示意图 (12)标准墨线的位置 (12)打印头清洗 (12)清洗图示 (12)喷嘴板拆洗 (13)拆洗充电槽 (13)四A系列喷码机的结构 (14)打印头 (14)墨滴发生器 (14)喷嘴 (14)充电槽 (14)高压极板 (14)回收管 (14)喷头电磁阀 (15)加热器 (15)墨水系统 (15)墨水箱 (15)溶剂箱 (15)泵组件 (15)减压阀 (16)电磁阀 (16)粘度计 (16)文氏管 (17)压力传感器 (17)过滤器 (17)冷凝器 (17)墨水温度传感器 (17)墨水管路的分析 (18)主回路 (18)供墨回路 (18)粘度计检测回路 (18)溶剂添加回路 (19)自动清洗回路 (19)电子系统 (20)主控板 (20)击打控制板 (20)打印控制 (20)显示面板 (21)外接口板 (21)墨水接口板 (21)电子系统各接口介绍 (21)外部接口板 (21)打印控制板 (22)墨水系统接口板 (22)五故障查询 (23)简单的故障排查 (23)高压故障 (23)充电故障 (23)充电相位检测故障 (24)回收管故障 (24)墨水粘度故障 (24)打印字符不完整 (25)远离回收口侧丢点 (25)打印字符变形 (25)回收口积墨 (25)一、机器开关机操作、开机操作按下箱体左侧的按钮(1)代表墨线打开/关闭的绿灯开始闪烁。
喷码机操作指引:1.开机和关机步骤开机先按电源,再按墨线开关,待机器状态显示“可以打印”即可以使用。
关机时则应反之。
不正常开关机,有可能导致回收管和喷嘴堵塞。
2.平时应该注意喷头的清洁工作。
建议在使用喷码机前先清洗一下喷头,包括偏转板,充电槽和回收管,并用布或吹气将偏转板弄干。
注意,偏转板应该是干净干燥的,否则会出现高压故障报警。
3.更换主墨水箱的步骤(机器提示“必须在24小时内更换墨水”和“必须在2小时内更换墨水”等信息时需要更换主墨水箱)#先关闭墨线,在机器待机的状态下进行下面操作#按;再选择;接着按;提示输入质量编号,每一个主墨水箱的标签上都有一个质量编号,将其输入;再按;如果键入的是正确的代码,则信息条将显示“质量号正确,此主墨水箱可以安装”,主墨水箱运行时间将复位,而警告也将取消。
然后关闭喷码机。
将旧的墨水箱卸下来,装上新的墨水,最后开机,机器会自动排气,排气结束后,就可以开机使用了。
#如果键入的代码不正确,请检查并重新输入。
#4.更换墨水盒和溶剂盒如下图操作即可5.打印头结构需保持喷头清洁6.高压故障高压板上有墨水会导致高压故障,只需先关机,再清洗并擦干偏转板,再开机使用即可。
其他故障,请联系我们,提供详情。
7.打印不良的一般处理步骤#先检查回收管是否积墨,清洗回收管#检查墨线位置是否正确,如需要请调整墨线#检查机器的状态,粘度值是否正常,字高是否设置得过低,机器有无接地等等#检查机器参数,包括压力,调制电压值,如需要请调整8.正确的墨线位置,供参考正面拿起喷头,俯视看墨线,如果想象是一个钟表的话,墨线位置应该在9点钟位置,距离9点钟管壁约25%。
9.调整墨线方法需要先准备好1.5mm内六角10.机器保养为了保持机器的高稳定性,机器应该定期保养,大约使用2000小时或是半年保养一次。
保养需要清洗管路和更换过滤器,此操作由多米诺工程师操作,客户只需购买保养卡即可,详情请联系相关我们(8008200205)。
多米诺喷码机的一般操作墨路压力设置值:75微米喷嘴:2700±30060微米喷嘴:3000±30040微米喷嘴:4000±300维修步骤(大概):•查看事件记录;对不同的故障在开机的时候主要针对该故障观察。
•开机(快速开机)观察机器是否正常。
注意喷嘴电磁阀刚打开的时候,墨线位置是否正常。
•察看调制电压窗口(分裂情况),调整设置调制电压值(设置值为分裂窗口最小和最大值的中间值)•编写好信息后模拟打印一次,看看打印效果,不同的效果,不同的方法处理。
•维修主要用到初级服务菜单及高级服务菜单(初级服务菜单密码SERVICE,高级服务菜单密码MAIGRET),主要菜单有:初级服务菜单:打印头——调整调制电压值(墨点分离情况)墨水系统——调整墨路压力(开关机、快速开关机、开墨线)外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果,必须调整窗口在800个单位以上(有八个窗口均分裂良好)z墨水系统中的墨路压力大小也是直接影响分裂效果,可以适应增加减少几百个单位。
开关机方法:正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平(高电平为检测到产品马上打印,低电平为检测到产品过后打印)划速率产生源可分内部和外部,内部为机器控制,外部为同步器控制。
•事件记录——记录着最近时间机器的事件,维修时可以针对不同的故障进行维修。
•手动开墨线法:打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时,在“规则”处选择“压力”,最后待墨路压力目前值接近墨路压力设置值时,打开“喷嘴电磁阀”。

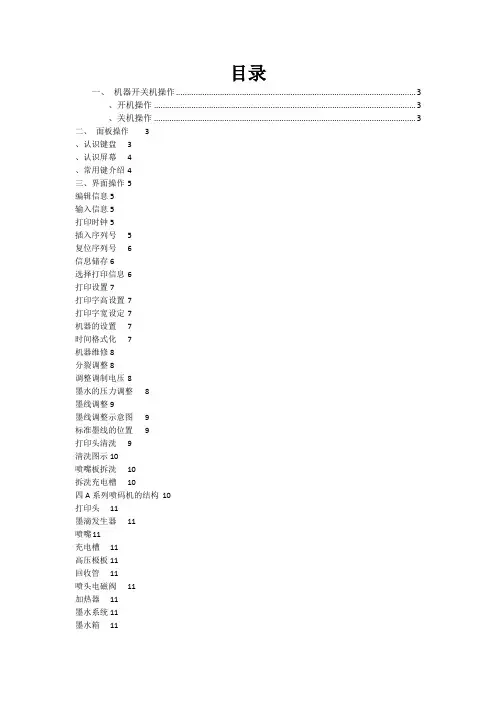

目录一、机器开关机操作 (3)、开机操作 (3)、关机操作 (3)二、面板操作3、认识键盘3、认识屏幕4、常用键介绍 4三、界面操作 5编辑信息 5输入信息 5打印时钟 5插入序列号5复位序列号6信息储存 6选择打印信息 6打印设置 7打印字高设置 7打印字宽设定 7机器的设置7时间格式化7机器维修 8分裂调整 8调整调制电压 8墨水的压力调整8墨线调整 9墨线调整示意图9标准墨线的位置9打印头清洗9清洗图示 10喷嘴板拆洗10拆洗充电槽10四A系列喷码机的结构10打印头11墨滴发生器11喷嘴11充电槽11高压极板 11回收管11喷头电磁阀11加热器11墨水系统 11墨水箱11溶剂箱12泵组件12减压阀12电磁阀12粘度计12文氏管12压力传感器13过滤器13冷凝器13墨水温度传感器13墨水管路的分析13主回路13供墨回路 13粘度计检测回路14溶剂添加回路 14自动清洗回路 14电子系统 15主控板15击打控制板15打印控制 15显示面板 15外接口板 15墨水接口板16电子系统各接口介绍16外部接口板16打印控制板16墨水系统接口板16五故障查询17简单的故障排查17高压故障 17充电故障 17充电相位检测故障17回收管故障17墨水粘度故障 18打印字符不完整18远离回收口侧丢点18打印字符变形 18回收口积墨18机器开关机操作、开机操作按下箱体左侧的按钮代表墨线打开/关闭的绿灯开始闪烁。
状态栏显示“机器初始化”。
状态栏显示变为“打印机关闭”,绿灯停止闪烁而关闭。
(此时打印机已经为墨线打开而准备好了。
按下墨线打开/关闭按钮如图一所示2至3秒钟,直到听到“嘟”的一声。
)状态栏显示信息“执行程序”。
代表墨线打开/关闭的绿灯开始闪烁。
状态栏显示变为“打印机准备好”,绿灯常亮、关机操作按下墨线打开/关闭键2至3秒钟,直到听到“嘟”一声响(关机程序自动执行的,大约需要三分钟)状态栏显示“程序关闭”代表墨线打开/关闭的绿灯开始闪烁状态栏显示变为“打印机关闭”绿灯停止闪烁而关闭。

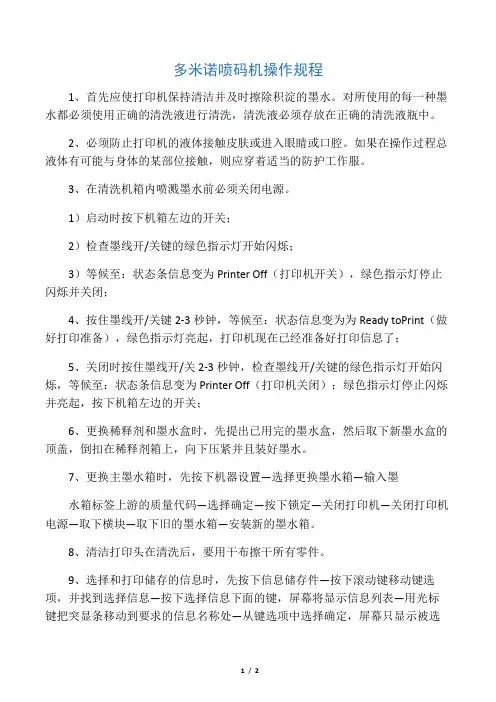

多米诺喷码机操作规程1、首先应使打印机保持清洁并及时擦除积淀的墨水。
对所使用的每一种墨水都必须使用正确的清洗液进行清洗,清洗液必须存放在正确的清洗液瓶中。
2、必须防止打印机的液体接触皮肤或进入眼睛或口腔。
如果在操作过程总液体有可能与身体的某部位接触,则应穿着适当的防护工作服。
3、在清洗机箱内喷溅墨水前必须关闭电源。
1)启动时按下机箱左边的开关;2)检查墨线开/关键的绿色指示灯开始闪烁;3)等候至:状态条信息变为Printer Off(打印机开关),绿色指示灯停止闪烁并关闭;4、按住墨线开/关键2-3秒钟,等候至:状态信息变为为Ready toPrint(做好打印准备),绿色指示灯亮起,打印机现在已经准备好打印信息了;5、关闭时按住墨线开/关2-3秒钟,检查墨线开/关键的绿色指示灯开始闪烁,等候至:状态条信息变为Printer Off(打印机关闭);绿色指示灯停止闪烁并亮起,按下机箱左边的开关;6、更换稀释剂和墨水盒时,先提出已用完的墨水盒,然后取下新墨水盒的顶盖,倒扣在稀释剂箱上,向下压紧并且装好墨水。
7、更换主墨水箱时,先按下机器设置—选择更换墨水箱—输入墨水箱标签上游的质量代码—选择确定—按下锁定—关闭打印机—关闭打印机电源—取下横块—取下旧的墨水箱—安装新的墨水箱。
8、清洁打印头在清洗后,要用干布擦干所有零件。
9、选择和打印储存的信息时,先按下信息储存件—按下滚动键移动键选项,并找到选择信息—按下选择信息下面的键,屏幕将显示信息列表—用光标键把突显条移动到要求的信息名称处—从键选项中选择确定,屏幕只显示被选中的信息名称—按下信息编辑键,屏幕将显示完整的信息—从键选项中选择打印信息,如果这事墨线已经开启,喷码机每接收到一次开始打印的信号就会打印一次信息。
10、创建和打印新信息时,先按下信息编辑键—按下标签下面的键,从键选项中选择新信息—创建信息)选择字体大小,键入信息等)--从键选项中选择打印信息,如果这时墨线已经开启,喷码机每接收到一次开始打印信号就会打印一次信息,保存信息时先按下信息储存键—按下标签下面的键,从键的选项中选择保存信息—键入信息名—按下标签下面的键,从键选项中选择确定。

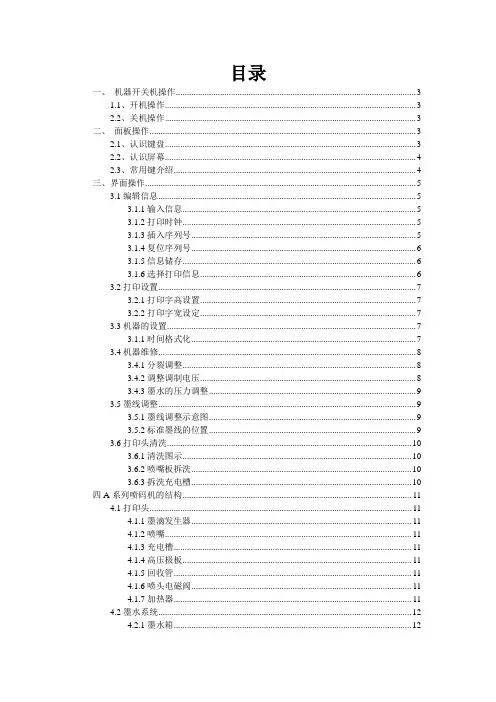

目录一、机器开关机操作 (3)1.1、开机操作 (3)2.2、关机操作 (3)二、面板操作 (3)2.1、认识键盘 (3)2.2、认识屏幕 (4)2.3、常用键介绍 (4)三、界面操作 (5)3.1编辑信息 (5)3.1.1输入信息 (5)3.1.2打印时钟 (5)3.1.3插入序列号 (5)3.1.4复位序列号 (6)3.1.5信息储存 (6)3.1.6选择打印信息 (6)3.2打印设置 (7)3.2.1打印字高设置 (7)3.2.2打印字宽设定 (7)3.3机器的设置 (7)3.1.1时间格式化 (7)3.4机器维修 (8)3.4.1分裂调整 (8)3.4.2调整调制电压 (8)3.4.3墨水的压力调整 (9)3.5墨线调整 (9)3.5.1墨线调整示意图 (9)3.5.2标准墨线的位置 (9)3.6打印头清洗 (10)3.6.1清洗图示 (10)3.6.2喷嘴板拆洗 (10)3.6.3拆洗充电槽 (10)四A系列喷码机的结构 (11)4.1打印头 (11)4.1.1墨滴发生器 (11)4.1.2喷嘴 (11)4.1.3充电槽 (11)4.1.4高压极板 (11)4.1.5回收管 (11)4.1.6喷头电磁阀 (11)4.1.7加热器 (11)4.2墨水系统 (12)4.2.1墨水箱 (12)4.2.2溶剂箱 (12)4.2.3泵组件 (12)4.2.4减压阀 (12)4.2.5电磁阀 (12)4.2.6粘度计 (12)4.2.7文氏管 (13)4.2.8压力传感器 (13)4.2.9过滤器 (13)4.2.10冷凝器 (13)4.2.11墨水温度传感器 (13)4.3墨水管路的分析 (13)4.3.1主回路 (13)4.3.2供墨回路 (14)4.3.3粘度计检测回路 (14)4.3.4溶剂添加回路 (14)4.3.5自动清洗回路 (14)4.4电子系统 (15)4.4.1主控板 (15)4.4.2击打控制板 (15)4.4.3打印控制 (15)4.4.4显示面板 (15)4.4.5外接口板 (15)4.4.6墨水接口板 (16)4.5电子系统各接口介绍 (16)4.5.1外部接口板 (16)4.5.2打印控制板 (16)4.5.3墨水系统接口板 (16)五故障查询 (17)5.1简单的故障排查 (17)5.1.1高压故障 (17)5.1.2充电故障 (17)5.1.3充电相位检测故障 (17)5.1.4回收管故障 (17)5.1.5墨水粘度故障 (18)5.1.6打印字符不完整 (18)5.1.7远离回收口侧丢点 (18)5.1.8打印字符变形 (18)5.1.9回收口积墨 (18)一、机器开关机操作1.1、开机操作按下箱体左侧的按钮(1)代表墨线打开/关闭的绿灯开始闪烁。
目录一、机器开关机操作 (4)、开机操作 (4)、关机操作 (4)二、面板操作 (5)、认识键盘 (5)、认识屏幕 (5)、常用键介绍 (5)三、界面操作 (6)编辑信息 (6)输入信息 (6)打印时钟 (7)插入序列号 (7)复位序列号 (8)信息储存 (8)选择打印信息 (8)打印设置 (9)打印字高设置 (9)打印字宽设定 (9)机器的设置 (10)时间格式化 (10)机器维修 (10)分裂调整 (10)调整调制电压 (11)墨水的压力调整 (11)墨线调整 (12)墨线调整示意图 (12)标准墨线的位置 (12)打印头清洗 (12)清洗图示 (12)喷嘴板拆洗 (13)拆洗充电槽 (13)四A系列喷码机的结构 (14)打印头 (14)墨滴发生器 (14)喷嘴 (14)充电槽 (14)高压极板 (14)回收管 (14)喷头电磁阀 (15)加热器 (15)墨水系统 (15)墨水箱 (15)溶剂箱 (15)泵组件 (15)减压阀 (16)电磁阀 (16)粘度计 (16)文氏管 (17)压力传感器 (17)过滤器 (17)冷凝器 (17)墨水温度传感器 (17)墨水管路的分析 (18)主回路 (18)供墨回路 (18)粘度计检测回路 (18)溶剂添加回路 (19)自动清洗回路 (19)电子系统 (20)主控板 (20)击打控制板 (20)打印控制 (20)显示面板 (21)外接口板 (21)墨水接口板 (21)电子系统各接口介绍 (21)外部接口板 (21)打印控制板 (22)墨水系统接口板 (22)五故障查询 (23)简单的故障排查 (23)高压故障 (23)充电故障 (23)充电相位检测故障 (24)回收管故障 (24)墨水粘度故障 (24)打印字符不完整 (25)远离回收口侧丢点 (25)打印字符变形 (25)回收口积墨 (25)一、机器开关机操作、开机操作按下箱体左侧的按钮(1)代表墨线打开/关闭的绿灯开始闪烁。
多米诺A100喷码机操作指导书深圳宝嘉能源有限公司编号﹕WI-GC-SOP-630-35 版本﹕A 第 1 页共 6 页制定日期 2007-7-10 多米诺 A100 操作指导书制定部门工程部适用型号 A-100控制面板光纤定位传感器打印传输带打印喷头传输带速度设置面板示意图1.主题菜单键 8 个,光标键 4 个,加减键 2 个,开关机键 1 个(一键开关机),字符键 36 个,功能选择键 4 个,翻页键 2 个。
2. 认识屏幕1屏幕说明: A. B. C. D. E. F. G. 3. 提示栏:先是目前的警告或者故障。
如,请添加新的溶剂盒。
可按下空格键消除提示。
如果有多条警告,则会更具重要性一次显示,需要多次按下空格键确认。
状态栏:可以显示喷码机目前的状态。
如,喷码机关闭;喷码机已可以打印;工作区:按下不同的主题键会显示不同的工作区域。
信息栏:提供简单的信息提示。
如,以可以打印此信息屏幕序号:先是当前屏幕的序号。
翻页:可按下屏幕下方对应的键,对当前屏幕进行翻页。
功能选择:可按下屏幕下方的对应键,进行各种操作。
常用键介绍A.8 个主题键屏幕锁定键:可以用密码保护其他主题键维修键:可进入喷码机服务菜单信息编辑键:可进入信息编写菜单信息储存键:可进入信息储存选择,图案创建等2存储卡菜单键:可进行存储卡操作,对用户基本上没有用处。
打印设置菜单键:可进入打印设置菜单。
对打印的信息进行各种设置,比如打印延时,翻转打印。
机器设置菜单键:可进入机器设置菜单。
比如修改机器时钟,更换墨水等打印监视键:只有在机器正在打印的时候,显示当前正在被打印的内容 B.开关机键按下此键 3 秒左右,可开机或者关机(一键开机)左边绿色代表电源。
红色为红色警报灯。
黄色为橙色警报灯。
绿色为墨线状态灯。
C.字符删除键字符删除键:在编写信息是想删除某些字符的话,可以用此键并配合光标键完成操作。
3一、开关机开机 1. 按下机器左侧的电源按钮。
目录一、机器开关机操作 (3)、开机操作 (3)、关机操作 (3)二、面板操作 (3)、认识键盘 (3)、认识屏幕 (4)、常用键介绍 (4)三、界面操作 (5)编辑信息 (5)输入信息 (5)打印时钟 (5)插入序列号 (5)复位序列号 (6)信息储存 (6)选择打印信息 (6)打印设置 (7)打印字高设置 (7)打印字宽设定 (7)机器的设置 (7)时间格式化 (7)机器维修 (8)分裂调整 (8)调整调制电压 (8)墨水的压力调整 (9)墨线调整 (9)墨线调整示意图 (9)标准墨线的位置 (9)打印头清洗 (10)清洗图示 (10)喷嘴板拆洗 (10)拆洗充电槽 (10)四A系列喷码机的结构 (11)打印头 (11)墨滴发生器 (11)喷嘴 (11)充电槽 (11)高压极板 (11)回收管 (11)喷头电磁阀 (11)加热器 (11)墨水系统 (12)墨水箱 (12)溶剂箱 (12)泵组件 (12)减压阀 (12)电磁阀 (12)粘度计 (12)文氏管 (13)压力传感器 (13)过滤器 (13)冷凝器 (13)墨水温度传感器 (13)墨水管路的分析 (13)主回路 (13)供墨回路 (14)粘度计检测回路 (14)溶剂添加回路 (14)自动清洗回路 (14)电子系统 (15)主控板 (15)击打控制板 (15)打印控制 (15)显示面板 (15)外接口板 (15)墨水接口板 (16)电子系统各接口介绍 (16)外部接口板 (16)打印控制板 (16)墨水系统接口板 (16)五故障查询 (17)简单的故障排查 (17)高压故障 (17)充电故障 (17)充电相位检测故障 (17)回收管故障 (17)墨水粘度故障 (18)打印字符不完整 (18)远离回收口侧丢点 (18)打印字符变形 (18)回收口积墨 (18)一、机器开关机操作、开机操作按下箱体左侧的按钮(1)代表墨线打开/关闭的绿灯开始闪烁。
