喷码机简易操作手册

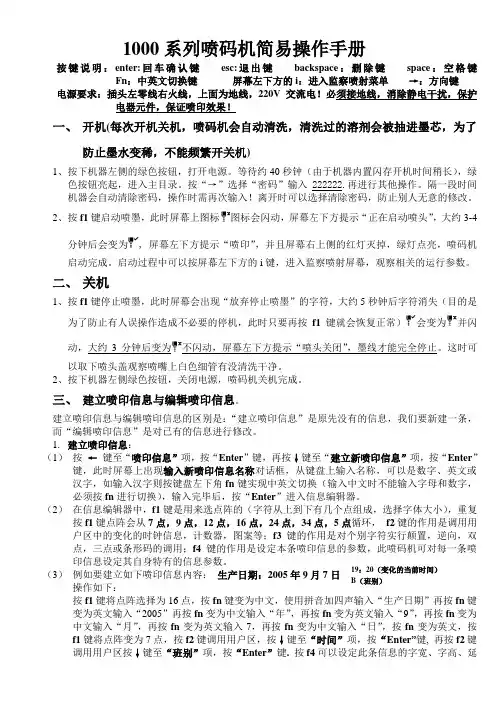

19：20（变化的当前时间） B （班别） 1000系列喷码机简易操作手册按键说明：enter:回车确认键 esc:退出键 backspace ：删除键 space ：空格键Fn ：中英文切换键 屏幕左下方的i ：进入监察喷射菜单 →：方向键电源要求：插头左零线右火线，上面为地线，220V 交流电！必须接地线，消除静电干扰，保护电器元件，保证喷印效果！一、 开机(每次开机关机，喷码机会自动清洗，清洗过的溶剂会被抽进墨芯，为了防止墨水变稀，不能频繁开关机)1、按下机器左侧的绿色按钮，打开电源。

等待约40秒钟（由于机器内置闪存开机时间稍长），绿色按钮亮起，进入主目录。

按“→”选择“密码”输入222222.再进行其他操作。

隔一段时间机器会自动清除密码，操作时需再次输入！离开时可以选择清除密码，防止别人无意的修改。

2、按f1键启动喷墨，此时屏幕上图标图标会闪动，屏幕左下方提示“正在启动喷头”，大约3-4分钟后会变为, 屏幕左下方提示“喷印”，并且屏幕右上侧的红灯灭掉，绿灯点亮，喷码机启动完成。

启动过程中可以按屏幕左下方的i 键，进入监察喷射屏幕，观察相关的运行参数。

二、 关机1、按f1键停止喷墨，此时屏幕会出现“放弃停止喷墨”的字符，大约5秒钟后字符消失（目的是为了防止有人误操作造成不必要的停机，此时只要再按f1键就会恢复正常）会变为并闪动，大约3分钟后变为不闪动，屏幕左下方提示“喷头关闭”，墨线才能完全停止。

这时可以取下喷头盖观察喷嘴上白色细管有没清洗干净。

2、按下机器左侧绿色按钮，关闭电源，喷码机关机完成。

三、 建立喷印信息与编辑喷印信息。

建立喷印信息与编辑喷印信息的区别是：“建立喷印信息”是原先没有的信息，我们要新建一条，而“编辑喷印信息”是对已有的信息进行修改。

1. 建立喷印信息：（1） 按 ← 键至“喷印信息”项，按“Enter ”键，再按↓键至“建立新喷印信息”项，按“Enter ”键，此时屏幕上出现输入新喷印信息名称对话框，从键盘上输入名称，可以是数字、英文或汉字，如输入汉字则按键盘左下角fn 键实现中英文切换（输入中文时不能输入字母和数字，必须按fn 进行切换），输入完毕后，按“Enter ”进入信息编辑器。

設備操作說明書第1 共3頁設備名稱 噴墨打印機 設備功能 噴印 文件編號 設備型號 A200 opaque廠商英國多米諾版次A0一﹑功能介紹﹕ 1.鎖定開關﹕根據使用需要打開口令保護功能。

2.機器參數設置菜單﹕可由此調節噴碼機的設置。

3.服務菜單﹕服務工程師可由此進入噴碼機服修菜單。

4.電腦卡讀寫菜單﹕可由此進入PCMCIA 程序操作。

5.顯示打印信息菜單﹕顯示當前正在打印的信息。

6.儲存打印信息菜單﹕可由此進入存儲的信息菜單。

7.編輯打印信息菜單﹕可由此進入信息編輯操作.。

8.打印參數設置菜單﹕可由此進入控制正在打印的信息進行設置。

9.墨線開關﹕左邊為電源指示燈 當右邊紅色指示燈亮時表示噴碼機故障無法打印。

琥珀色指示燈表示噴碼機故障需要維護。

綠色指示燈表示噴碼機正常運行中。

10.刪除鍵﹕刪除不需要的字符﹐或移動字符的位置。

11.幫助﹕可由此鍵進入與當前菜單屏幕相對應的幫助信息。

12.空格鍵﹕可由此鍵控制字符與字符之間的距離。

13.確定鍵﹕按下此鍵可將數據輸入系統﹐完成一次操作。

14.shift 鍵﹕按下后可將字符改為小寫。

15.功能鍵和選項鍵﹕選擇此鍵上方對應的功能﹐左右鍵用于選擇下或上頁功能。

16.方向鍵﹕用來在屏幕范圍內移動光標的4個固定鍵。

核准審核制作日期91 4 7 86 14 12 13 15 1716 102 3 51118 19 20 2122設備操作說明書第2共3頁設備操作說明書第3頁共3頁。

【新手必看】喷码机使用说明书！喷码机使用说明书！1）如何正常启动****注意：开机启动前，一定要确保喷头表面是干净和干燥的！如果脏，请用清洗壶清洗干净并且用吹气球吹干，方可启动。

********打开机器电源开关，待机器自检后无警告。

按Start键，机器提示：启动中：请稍候。

一段时间后，提示消失，同时Ready绿灯亮。

这时起动完毕，即可喷印。

2）如何正常停机按Stop键，机器提示：停机中：请稍候。

等待一段时间后，机器提示：喷射已停止：你可以关上电源。

这时可以把机器后面的电源开关关闭。

*不可在未停机完毕状态下关闭电源3）油墨及溶剂的添加当油墨或溶剂出现警告时，这时只可以添加一瓶油墨或溶剂。

注意是油墨还是溶剂出现警告，不可加错！4）喷嘴的清洗 ********（如果长时间未使用，下次开机一定要执行此喷嘴清洗选项）*******按F4，按D，选清洗喷嘴一栏，按输入键，输入数字（表示产生多少次倒吸力，每次约十秒。

不少于3次），按输入键，机器将出现提示：正在清洗喷嘴：请稍候。

此时把喷头倒置，用吸水纸包住同轴管，把清洗济射向喷嘴，喷嘴将清洗济吸入，提示消失后，即可。

5）清洗回收管按F4，按D，选清洗回收管一栏，按输入键，通过按？?游标，把关改为开。

此时回收管会形成真空吸力，把清洗济射向回收管，听见吱吱的响声，即可。

接着按输入键，按？ ?游标，把开改为关，按输入键。

6）如何输入新资料在非喷印状态下，按F3，输入新资料名称（自定），按输入键，进入资料点数一栏，选择资料高度（如7 GEN STD，表示资料最高为7点），按输入键，进入编辑状态。

这时按F1，选字体高度（如7 High Full），按输入键；按F2，选择字体是否加粗；按F4，可选择日期/时间/连续数/顺序资料/中文或图案等特别功能。

a）字体加粗按F2，进入选用粗字。

选许可，按输入键，字体为加粗；选不可，按输入键，字体为不加粗。

b）日期的输入按F4，选日期，按输入键。

智能触摸屏喷码机操作手册一、开机/加载打印文件。

打开电源→“功能键”→“加载文件”→选择要喷码的文件→“确定”（等待几秒）→点击“打印键”（此时打印键为红色，表示正在打印）二、编辑文件。

“功能键” →“编辑文件”（等待几秒）→弹出编辑窗口→如要输入文字（CN）、英文（EN）、数字、符号、请点击文字→然后点击白色空白处→按“编辑”键→点击清空→输入所要的信息（按EN键切换中英文符号、按Caps切换大小写）→“完成”→根据要喷印的字体、大小调整好后，将信息移动到白色空白上下中间处→“文件”→“保存或另存为” →输入文件名（可输入中文）→“确定” →“文件” →“退出”编辑完成。

如需要在原有的文件下修改文件：“功能键”→“编辑文件”→“文件”→“打开”→选择要修改“文件” →“确定”。

三、编辑图片。

“功能键”→“编辑图片”→（插入U盘）（文件名一定要为阿拉伯数字）可直接从U盘上导入到喷码机上→“文件” →“打开” →移动设备文件→选择文件→“确定”。

（注意：只要是U盘上的文件名只能为阿拉伯数字才能导入到机器上）四、启用屏保（如长时间打印可启用屏保）“功能键” →“启用屏保”→点击任意处取消屏保。

（屏保时可将喷码机充一次电，使用时间更长）五、设置键。

1、触发方式：按键触发（一般用于手持式）；内置电眼（一般用于在线式）；外置电眼（一般用于非标在线式）；连喷模式（一般用于在线定时喷印）2、喷墨方式：（分为左喷、右喷、双喷）3、打印速度：（打印数字越大信息喷印的越长，反之数字越小喷印的越短）4、同步倍频：启用同步轮时调整（数字越大越同步，字体越粗）5、打印延时：延时数字越大每条信息与信息之间的时间间隔越长。

6、打印灰度：可调整字体的深浅度，数字越大，字越深，数字越小就越浅。

7、系统设置：打印脉宽（快干墨60-110调整）（普通墨110-150调整）8、屏幕校准：当屏幕触摸不准确时可对屏幕核准一次六、关机（先“停止打印”→然后点击屏幕上的“关机键”→然后关闭电源开关）。

多米诺喷码机的一般操作墨路压力设置值：75微米喷嘴：2700±30060微米喷嘴：3000±30040微米喷嘴：4000±300维修步骤(大概）：•查看事件记录；对不同的故障在开机的时候主要针对该故障观察。

•开机（快速开机）观察机器是否正常。

注意喷嘴电磁阀刚打开的时候，墨线位置是否正常。

•察看调制电压窗口（分裂情况），调整设置调制电压值（设置值为分裂窗口最小和最大值的中间值）•编写好信息后模拟打印一次，看看打印效果，不同的效果，不同的方法处理。

•维修主要用到初级服务菜单及高级服务菜单（初级服务菜单密码SERVICE，高级服务菜单密码MAIGRET），主要菜单有：初级服务菜单：打印头——调整调制电压值（墨点分离情况）墨水系统——调整墨路压力（开关机、快速开关机、开墨线）外部打印信号——产品检测信号高低电平、信号产生源、划速率事件记录——查看机器近段时间报过的故障z打印头的调制电压能直接影响分裂和打印效果，必须调整窗口在800个单位以上（有八个窗口均分裂良好）z墨水系统中的墨路压力大小也是直接影响分裂效果，可以适应增加减少几百个单位。

开关机方法：正常开机----长按3秒“开机键”或者在“打印头”按“开机”键正常关机----长按3秒“开机键”或者在“打印头”按“关机”键快速开机----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开机”快速关机----直接在“打印头”按一次“快速关机”快速开墨线----在“打印头”里先按一次“放弃一次机器清洗”再按一次“开墨线”•外部打印信号——可以调整为高电平低电平（高电平为检测到产品马上打印，低电平为检测到产品过后打印）划速率产生源可分内部和外部，内部为机器控制，外部为同步器控制。

•事件记录——记录着最近时间机器的事件，维修时可以针对不同的故障进行维修。

•手动开墨线法：打开“供墨电磁阀”-----打开“泵状态”-----待墨路压力目前值接近2000左右时，在“规则”处选择“压力”，最后待墨路压力目前值接近墨路压力设置值时，打开“喷嘴电磁阀”。

喷码机操作指南喷码机操作指南一、开机：在主界面按F1(开启墨线)开机过程约3-5 分钟，墨线图标不再闪动为开机完毕，点按机器侧面的点动开关即进入喷印状态。

二、关机：在主界面按F1（停止墨线）关机过程约3-5 分钟，墨线图标不闪动为关机完毕，然后关闭电源。

注意：在关机过程如果没关机完毕断电源会导致堵喷嘴。

不能正常开机喷印解决方法①按F1 开机过程中出现充电故障，回收槽故障，超高压跳闸，如果出现上诉情况的处理方法：F3 菜单功能>密码（888888）Enter(确定)>系统(S)>清洗喷嘴(F)>按Enter（确定）键后，用清洗剂冲洗喷嘴，高压偏转板，回收管等，冲洗干净后用吹球吹干（洗后如铁板上有水雾时可用风筒吹干）。

>F1 放弃清洗>F1 开启墨线。

②喷印出来的字体不规整/充电故障：F3 菜单功能>系统（S）>充电故障停机（E）>充电故障停机>Enter>充电故障停机（S）>墨点调制值（加大数值或减小数值10-90 范围内试验）输入数值按Enter 确定键。

③喷印不出字体/有几个产品不喷：喷头螺丝未拧紧/光眼感应头脏沾了墨水。

（调节光眼与产品距离控制在有产品光眼感应灯亮无产品光眼感应灯灭）三、信息编辑（建立新的喷印信息）F3 菜单功能>信息设定(M)>新信息(N)>输入文件名称>输入要喷印的内容① 按F1 可切换喷印点数有 5 7 9 12 16 19 24 点数越大字体越高，其中12 16 有中文选择12 16后按（Fn）键（在键盘左下角）拼音输入中文输入完成后再按Fn 键才能输入英文或数字。

② 按F2 可插入时间，年月日,计数器等不同格式的。

③ 按F3 可插入各种条码等④ 按F4 可设置这条信息的参数。

⑤ 输入完毕同时按Shift+F1（保存当条信息）后在主界面按F2 选择信息四、喷印参数（调节喷印内容的尺寸大小）F3 功能菜单>信息设定（M）>信息参数（M）>选择相应的设置①有效期限（到期天数）：产品的有效期输入天数即可。

■敬请注意■用户在使用大字符喷码设备前，请详细阅读本手册，以免造成损失。

目录第一章产品概述第二章本手册使用说明第三章安全使用说明第四章系统安装安装准备设备安装初步设置精确调整第五章维护及日常使用例行开机喷头清洗清洗喷嘴墨水灌注第六章打印信息设定第七章编辑变量第八章编辑图形第九章密码管理第十章系统管理第十一章厂方服务第十二章问题解决帮助附录一图形输入方式附录二消耗品及零件订货须知第一章产品概述大字符工业喷码系统，是采用先进的喷墨技术制造的，可以满足工业现场实时大量喷印产品的需要。

为用户提供低成本、高寿命的大字符喷码解决方案。

手持式大字符喷码系统包含控制单元、小车、喷印单元三部分，安装正确，可以手持喷头在各种形状的物体上喷印。

软件可以支持多达100条打印信息和100个用户定义图形的编辑和存储;能进行9级的加重打印控制。

该软件完全采用友好的中文界面，喷码常用的汉字输入可以象输入字母一样地方便。

第二章手册使用说明《用户使用指南》详细说明了大字符工业喷码系统的使用方法和注意事项，适合首次使用本系统的操作者阅读。

初次使用本系统的用户请按照以下步骤使用本手册：1．详细阅读《用户使用指南》。

2．参照第四章“系统安装”检查使用现场是否具备安装条件，包括电源、安装空间、安装地基或安装孔。

3．参照第四章“系统安装”正确安装本系统，并调整打印头与产品的相对位置。

4．参照第六章“设定打印信息”设置打印信息。

5．检查系统是否工作正常及能否正常进行第五章要求的维护工作。

6．完成以上步骤后，妥善保管本手册。

第三章安全使用说明电气要求：电源： 220±10伏、50赫兹，标准交流电。

1．功率：小于100瓦。

2．插座：标准三芯插座，接地良好。

3．设备外壳接地良好。

环境要求：1．温度：5-45℃。

2．湿度：10%-90% ，无凝结。

3．避免粉尘环境4．避免靠近强电磁干扰，如电动机等。

人员防护：1．经常检查设备电源接地是否良好，避免触电事故。
